Манометры для измерения низкого давления газовой среды играют ключевую роль в различных отраслях, включая промышленность, энергетику и научные исследования. Правильный выбор и использование этих приборов обеспечивают точность измерений, что, в свою очередь, влияет на безопасность и эффективность технологических процессов. В данной статье мы рассмотрим классификацию манометров, их устройство и области применения, а также дадим рекомендации по выбору подходящего типа прибора для конкретных условий эксплуатации.

Типы определяемых давлений

Из курса физики в школе известно, что для расчетов применяются три основных вида давления. К ним относятся:

• Атмосферное давление. Оно было определено давно и остается постоянным для конкретной точки на поверхности Земли. Атмосферное давление воздействует на все объекты вокруг, включая человека. Однако здоровый человек не ощущает его, так как внутреннее давление уравновешивает внешнее воздействие.
• Избыточное давление. Оно создается с помощью нагнетательных установок в замкнутом пространстве. Повышенное давление используется для активации силовых механизмов, которые приводятся в движение менее мощным двигателем.
• Пониженное давление (вакуумное). Применение вакуумного давления связано с определенными технологическими процессами. Созданное разряжение способствует втягиванию рабочей среды в различные емкости.

В процессе обучения в вузе вводится еще одно понятие — абсолютное давление. Оно представляет собой сумму атмосферного и избыточного давлений.

Для получения точных показаний необходимо использовать соответствующий тип измерительного прибора.

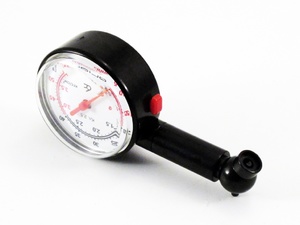

Что такое манометр и где он используется

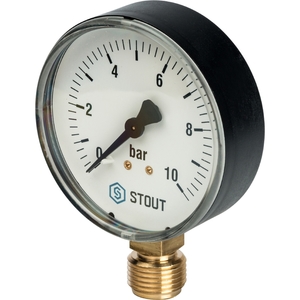

Типы измерительных приборов

Манометры — это небольшие устройства, предназначенные для измерения избыточного давления в различных средах. Они позволяют контролировать технологические процессы, так как превышение допустимого давления может повредить оборудование.

Многих интересует, какие существуют типы манометров и для каких целей они используются. В зависимости от характеристик среды, метода получения данных и места установки можно выделить следующие категории:

• По типу измерительного механизма:
  • мембранные;
  • пружинные;
  • жидкостные;
  • электроконтактные;
  • дифференциальные.
• По функциональному назначению:
  • показывающие;
  • измерительные;
  • сигнализирующие;
  • образцовые;
  • высокоточные;
  • управляющие;
  • контрольные;
  • специальные.
• По конструкции корпуса:
  • виброустойчивые;
  • взрывозащищенные;
  • коррозионно-стойкие.
• По месту установки:
  • технические;
  • судовые;
  • железнодорожные.
• По способу отображения данных:
  • стрелочные;
  • самопишущие;
  • жидкостные.

Пружинные манометры предназначены для измерения давления в жидкостях или газах при высоких нагрузках. Их принцип работы основан на деформации пружины под воздействием давления. На пружине закреплена стрелка, указывающая значение на шкале прибора.

Другой тип манометра — трубка Бурдона, имеющая форму полусферы с одной закрытой стороной. При подаче давления трубка разгибается, а пружинка с индикаторной стрелкой поворачивается в зависимости от степени деформации.

Мембранные манометры отличаются от пружинных тем, что их работа основана на пневматической компенсации. Прогиб мембраны зависит от приложенного давления.

Существует множество вариантов измерительных механизмов:

• плоская гофрированная мембрана;
• сильфонная мембрана.

Среди всех типов манометров наибольшей популярностью пользуются устройства с пружиной Бурдона, которые могут измерять давление в диапазоне от 0,6 кгс/см² до 1600 кгс/см².

Жидкостные манометры функционируют по принципу сообщающихся сосудов, где два столба жидкости уравновешиваются. Они измеряют гидростатическое давление. На одной из трубок размещена шкала, а диапазон измерений составляет всего 10−100 Па, что делает их идеальными для лабораторных условий.

Электроконтактные манометры предназначены для измерения разряжения (вакуума). К ним относятся вакуумметры и мановакуумметры, которые работают с нейтральными жидкостями и газами, так как изготавливаются из стали и латуни.

Внешне электроконтактные манометры напоминают пружинные, но имеют более крупный корпус с контактной группой. Основная функция таких приборов — аварийная сигнализация.

Образцовые манометры служат эталонами для проверки точности рабочих манометров. Они обладают высокой точностью благодаря зубчатой передаче в передаточном механизме.

Специальные манометры предназначены для измерения давления определенных газов, таких как ацетилен, аммиак, кислород и другие. На передней панели указано назначение прибора, а его корпус окрашен в определенные цвета:

• черный — углекислота;
• синий — кислород;
• красный — пропан;
• желтый — аммиак.

Виброустойчивые манометры контролируют давление в условиях сильных вибраций или резких колебаний.

Самопишущие манометры не только измеряют, но и фиксируют результаты в виде диаграммы.

Судовые манометры используются для измерения давления воды и пара в котлах, а также масла и дизельного топлива для силовых установок. В условиях повышенной влажности они должны быть защищены от влаги и вибраций.

Железнодорожные манометры, как следует из названия, применяются в локомотивах и подвижном составе железнодорожного транспорта. Их особенностью является преобразование полученных данных в электронный или другой формат.

Дифференциальные манометры относятся к более сложному оборудованию. Их работа основана на деформации нескольких блоков, входящих в состав измерительного механизма. Показания определяются после уравновешивания блоков, когда стрелка перестает двигаться.

Каждый манометр имеет свою погрешность измерений, и они делятся на несколько классов точности:

1. 0,15;
2. 0,25;
3. 0,4;
4. 0,6;
5. 1,0;
6. 1,5;
7. 2,5;
8. 4,0.

#СантехУчебка №7: Важная роль манометров давления в квартирной системе ХВС/ГВС

Как Измерить Давление Самому Себе МЕХАНИЧЕСКИМ тонометром

Интересные факты

Вот несколько интересных фактов о манометрах для измерения низкого давления газовой среды:

1. Принцип работы: Манометры для низкого давления часто используют мембранные или капиллярные системы. Мембрана деформируется под воздействием давления газа, и это изменение преобразуется в механическое движение стрелки или в электрический сигнал, что позволяет точно измерять давление даже при очень низких значениях.

2. Применение в различных отраслях: Манометры низкого давления широко используются в таких областях, как HVAC (отопление, вентиляция и кондиционирование воздуха), газоснабжение и медицинская техника. Например, в системах вентиляции они помогают контролировать давление воздуха, что критически важно для обеспечения эффективной работы и безопасности оборудования.

3. Калибровка и точность: Манометры для низкого давления требуют регулярной калибровки для поддержания точности измерений. Небольшие изменения в температуре или влажности могут влиять на показания, поэтому важно учитывать условия эксплуатации и проводить периодические проверки, чтобы гарантировать надежность данных.

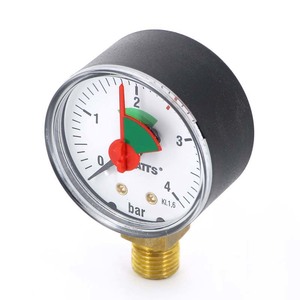

Устройство прибора

Среди множества приборов для измерения давления стоит выделить наиболее популярную модель. Структура манометра для определения давления включает следующие элементы:

1. Корпус устройства.
2. Трубка Бурдона.
3. Индикаторная стрелка.
4. Присоединительный штуцер.
5. Механизм с рычагом и пружиной.
6. Шкала.
7. Защитное стекло.

Корпус манометра выполнен из стали и имеет форму цилиндра, закрытого с одной стороны. Внутри размещены рычажно-пружинный механизм и трубка Бурдона. Для отображения результатов измерений предусмотрена шкала. Индикаторная стрелка, надежно закрепленная к механизму, показывает величину приложенного давления. Защитное стекло защищает устройство от внешних повреждений.

Установка манометра на водопровод осуществляется через полый штуцер. Жидкость, проходя через него, попадает в трубку, которая изгибается под воздействием давления.

Область применения

Манометры применяются практически во всех сферах промышленности. Наиболее часто они используются в следующих отраслях:

• машиностроение;
• автомобилестроение (в частности, в компрессорах);
• сельское хозяйство;
• оборудование для работы с газовыми баллонами;
• жилищно-коммунальное хозяйство (например, в котлах и водопроводных системах);
• бытовое использование (в отопительных котлах и автоклавах);
• металлургическая промышленность.

Как Измерить Давление Самому Себе МЕХАНИЧЕСКИМ тонометром

Газовый манометр

Газовые манометры обозначаются как КМ. Они предназначены для работы с сухими средами, такими как воздух и кислород. Для установки манометра низкого давления на трубопровод используется резьба М12х1,5.

Перед покупкой важно знать, в каких единицах измеряется давление газа. Наиболее распространенными в повседневной жизни являются атмосфера и бар. В промышленности чаще применяются килограммы на квадратный сантиметр (кгс/см²) и мегапаскали (МПа).

Правила подбора

Разные сферы деятельности используют различные измерительные устройства. Чтобы выбрать подходящий манометр, необходимо учитывать следующие параметры:

• вид измерительного устройства;
• диапазон измеряемых значений;
• уровень точности;
• условия окружающей среды;
• размеры соединений;
• допустимая нагрузка;
• эксплуатационные условия.

Для достижения высокой точности измерений необходимо провести калибровку и тестирование прибора. При необходимости также выполняется его настройка.

Стабилизатор давления газа !Экономия ГАЗА.

Калибровка манометра

Калибровка манометра является важной процедурой, обеспечивающей точность и надежность измерений низкого давления газовой среды. Правильная калибровка позволяет избежать ошибок, которые могут привести к неправильной интерпретации данных и, как следствие, к потенциальным аварийным ситуациям или неэффективной работе оборудования.

Процесс калибровки манометра включает в себя несколько ключевых этапов. Сначала необходимо подготовить манометр к калибровке, что включает в себя его очистку и проверку на наличие механических повреждений. Затем следует установить манометр в специальный стенд или калибровочное устройство, которое позволяет точно контролировать давление.

Для калибровки манометра используется эталонный манометр, который имеет известные и проверенные характеристики. Сравнение показаний эталонного манометра с показаниями проверяемого манометра позволяет определить его точность. Важно проводить калибровку при различных уровнях давления, чтобы убедиться, что манометр работает корректно в диапазоне, в котором он будет использоваться.

Во время калибровки необходимо фиксировать показания манометра при каждом уровне давления. Если обнаруживаются отклонения от эталонных значений, следует провести корректировку. В большинстве случаев это можно сделать с помощью специальных регулировочных винтов или программного обеспечения, если манометр цифровой.

После завершения калибровки необходимо провести тестирование манометра, чтобы убедиться в его правильной работе. Это включает в себя повторное измерение давления и сравнение полученных данных с эталонными значениями. Если все показания находятся в пределах допустимых отклонений, манометр считается откалиброванным.

Важно помнить, что калибровка манометра должна проводиться регулярно, в зависимости от условий эксплуатации и требований к точности измерений. Рекомендуется вести журнал калибровки, в котором фиксируются даты, результаты и любые проведенные корректировки. Это поможет отслеживать состояние манометра и планировать его дальнейшее обслуживание.

В заключение, калибровка манометра для измерения низкого давления газовой среды — это неотъемлемая часть обеспечения надежности и точности измерений. Регулярная калибровка помогает предотвратить ошибки и гарантирует, что манометр будет выполнять свои функции на высоком уровне.

Преимущества и недостатки различных типов манометров

Манометры для измерения низкого давления газовой среды бывают различных типов, каждый из которых имеет свои преимущества и недостатки. Важно понимать, какой тип манометра лучше всего подходит для конкретного применения, чтобы обеспечить точность и надежность измерений.

Механические манометры

Механические манометры, такие как манометры с Bourdon- трубкой, являются одними из самых распространенных устройств для измерения давления. Они работают на основе механического деформирования трубки, которое происходит под воздействием давления газа.

• Преимущества:
  • Простота конструкции и эксплуатации.
  • Относительно низкая стоимость.
  • Способность работать в широком диапазоне температур.
• Недостатки:
  • Ограниченная точность измерений, особенно при низких давлениях.
  • Чувствительность к вибрациям и механическим воздействиям.
  • Необходимость периодической калибровки.

Электронные манометры

Электронные манометры используют датчики давления, такие как пьезорезистивные или емкостные, для измерения давления. Эти устройства обеспечивают более высокую точность и могут отображать данные в цифровом формате.

• Преимущества:
  • Высокая точность и стабильность измерений.
  • Возможность автоматической калибровки и настройки.
  • Наличие дополнительных функций, таких как запись данных и передача информации.
• Недостатки:
  • Более высокая стоимость по сравнению с механическими манометрами.
  • Зависимость от источника питания.
  • Чувствительность к внешним электромагнитным полям.

Манометры с диафрагмой

Манометры с диафрагмой используют гибкую мембрану для измерения давления. Они особенно полезны для измерения низкого давления, так как могут обеспечить высокую чувствительность и точность.

• Преимущества:
  • Высокая чувствительность к изменениям давления.
  • Способность работать с агрессивными средами.
  • Компактные размеры и легкость установки.
• Недостатки:
  • Может потребоваться дополнительная защита от перегрузок.
  • Чувствительность к температурным изменениям.
  • Сложность в обслуживании и ремонте.

Заключение

Выбор типа манометра для измерения низкого давления газовой среды зависит от множества факторов, включая точность, диапазон измерений, условия эксплуатации и бюджет. Каждый тип манометра имеет свои уникальные характеристики, которые могут быть более или менее подходящими для конкретных задач. Поэтому важно тщательно оценить требования к измерениям и выбрать наиболее подходящее устройство.

Технические характеристики и параметры

Диапазон измерений

Манометры для измерения низкого давления газовой среды имеют широкий диапазон измерений, который обычно варьируется от 0 до 1000 Па (Паскалей). В зависимости от конкретной модели, диапазон может быть расширен до 5000 Па или более. Выбор диапазона зависит от специфики применения и условий эксплуатации. Например, в системах вентиляции и кондиционирования воздуха часто используются манометры с диапазоном до 2500 Па.

Точность измерений

Точность манометров для низкого давления обычно выражается в процентах от полного диапазона измерений. Для большинства моделей точность составляет от 1% до 3%. Это означает, что при измерении давления в 1000 Па погрешность может составлять от 10 до 30 Па. Важно учитывать, что высокая точность может быть критична в некоторых областях, таких как медицинские приложения или научные исследования.

Типы манометров

Существует несколько типов манометров, используемых для измерения низкого давления газовой среды. Наиболее распространенные из них:

• Механические манометры: Используют механические элементы, такие как мембраны или пружины, для измерения давления. Они просты в использовании и не требуют источника питания.
• Электронные манометры: Оснащены датчиками давления и цифровыми дисплеями. Они обеспечивают более высокую точность и могут иметь дополнительные функции, такие как запись данных и передача информации на компьютер.
• Манометры с диафрагмой: Используют диафрагму для измерения давления и подходят для работы с агрессивными газами, так как могут быть выполнены из различных материалов, устойчивых к коррозии.

Материалы и конструкция

Манометры для низкого давления могут быть изготовлены из различных материалов, включая нержавеющую сталь, алюминий и пластик. Выбор материала зависит от условий эксплуатации, таких как температура, влажность и химическая активность среды. Например, для работы в агрессивных условиях предпочтительнее использовать нержавеющую сталь или специальные полимеры.

Температурный диапазон

Температурный диапазон работы манометров также является важным параметром. Большинство моделей могут работать в диапазоне от -20°C до +60°C. Однако для специфических приложений могут быть доступны манометры, способные функционировать при более высоких или низких температурах. Это особенно актуально для промышленных процессов, где температура может значительно варьироваться.

Калибровка и обслуживание

Регулярная калибровка манометров необходима для обеспечения точности измерений. Рекомендуется проводить калибровку не реже одного раза в год, а в условиях интенсивной эксплуатации — чаще. Обслуживание включает в себя проверку целостности корпуса, состояния уплотнителей и чистоту измерительных элементов. Неправильная эксплуатация или отсутствие обслуживания могут привести к снижению точности и выходу прибора из строя.

Применение

Манометры для измерения низкого давления газовой среды находят широкое применение в различных отраслях, включая:

• Системы отопления, вентиляции и кондиционирования воздуха (HVAC);
• Промышленность (контроль процессов);
• Медицинские устройства (например, в аппаратах для искусственной вентиляции легких);
• Научные исследования и лаборатории.

Каждое из этих применений требует специфических характеристик манометров, что делает выбор правильного устройства критически важным для успешного выполнения задач.
