Газовые горелки для печей отопления играют ключевую роль в обеспечении комфортного микроклимата в жилых помещениях, особенно в холодное время года. В данной статье мы рассмотрим особенности эксплуатации форсунок, а также основные аспекты техники безопасности, которые необходимо учитывать при использовании самодельных газовых горелок. Знание этих нюансов поможет избежать потенциальных рисков и обеспечит эффективное и безопасное отопление в жилищно-коммунальном хозяйстве.

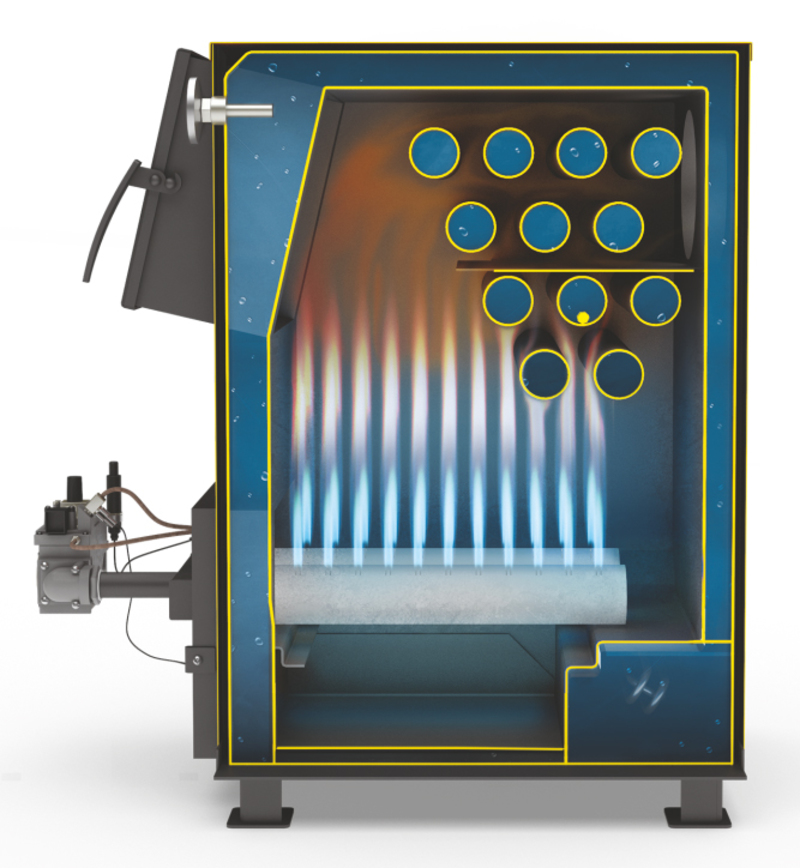

Процесс горения в котле

Внутри котла происходит химическая реакция — процесс горения. Кислород (O2) из воздуха взаимодействует с углеводородами (CHyОx) топлива, высвобождая энергию в виде тепла. В результате образуются водяной пар (H2O) и углекислый газ (CO2), который угрожает окружающей среде и способствует глобальному потеплению.

В зависимости от типа топлива и условий горения могут образовываться и другие продукты, такие как оксиды азота (NOx) и серы (SOx), вызывающие кислотные дожди. Окись углерода (CO) является опасным ядовитым веществом, способным привести к летальному исходу при вдыхании.

Правильная настройка оборудования помогает снизить количество вредных выбросов. Уровень CO2 уменьшается при полном сгорании газа. Для снижения выбросов NOx рекомендуется использовать технологии горения, предусмотренные конструкцией горелочного устройства.

Инфракрасная газовая горелка для КЧМ-5 КОМБИ V 20160708 104956

Устройства для отопления помещений

Котлы комбинируют топливо с кислородом и, используя зажигающее устройство, обеспечивают полное сгорание в камере. Тепло, выделяющееся в процессе, передаётся воде через теплообменник. Управляющие приборы контролируют параметры, такие как момент зажигания, скорость горения, подачу топлива и воздуха, вытяжную тягу, а также температуру и давление воды и пара в котле.

Горячая вода, вырабатываемая котлом, перемещается по системе отопления здания благодаря естественной циркуляции. Система может включать теплообменники для горячей воды, а также установки для кондиционирования и вентиляции воздуха.

Интересные факты

Вот несколько интересных фактов о газовых горелках для печей отопления, их эксплуатации и технике безопасности:

1. Типы форсунок: Газовые горелки могут использовать разные типы форсунок, включая атмосферные и принудительные. Атмосферные форсунки работают за счет естественной тяги, что делает их более простыми в эксплуатации, но менее эффективными. Принудительные форсунки обеспечивают более точное смешивание газа и воздуха, что позволяет достичь более высокой эффективности сгорания и меньших выбросов вредных веществ.

2. Регулярное обслуживание: Для обеспечения безопасной и эффективной работы газовых горелок необходимо регулярное обслуживание. Это включает в себя проверку состояния форсунок, очистку от загрязнений и проверку герметичности соединений. Неправильная эксплуатация или отсутствие обслуживания могут привести к утечкам газа и увеличению риска пожара.

3. Системы безопасности: Современные газовые горелки оборудованы различными системами безопасности, такими как термопары и датчики угарного газа. Термопара отключает подачу газа в случае, если пламя гаснет, предотвращая утечку газа. Датчики угарного газа могут автоматически отключать систему отопления при обнаружении опасных уровней CO, что значительно повышает безопасность эксплуатации.

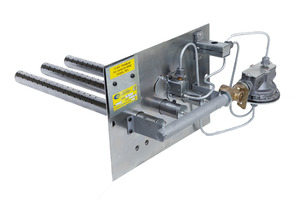

Классификация устройств

Промышленность производит множество газовых форсунок, которые различаются по типу, назначению и конструкции. Эти устройства классифицируются в зависимости от вида топлива и метода подачи воздуха. Классификация по способу подачи воздуха:

1. Атмосферные горелки — устройства, в которых воздух поступает естественным образом, захватываясь в трубке Вентури струёй газа, действуя по принципу инжектора.
2. Принудительные воздушные или импульсные горелки оснащены вентилятором, который обеспечивает подачу воздуха для сжигания топливовоздушной смеси и удаление продуктов сгорания.

Газовая горелка для домашней печи делится по типам топлива:

1. Газовая горелка для сжигания газообразного топлива.
2. Горелка для использования жидкого топлива.

Газовые печки и горелки для рыбалки

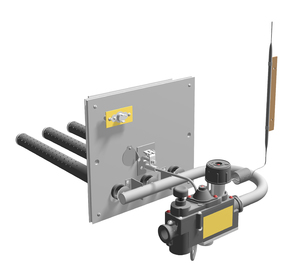

Принцип работы атмосферной горелки

Когда газ проходит через сопло форсунки, его скорость увеличивается, создавая вакуум в основании факела. Этот вакуум втягивает часть воздуха, необходимого для горения, называемого первичным воздухом, и формирует газовоздушную смесь.

Основная смесь газа и воздуха поступает через ряд отверстий (круглые, наклонные, прямые), расположенных на одном или нескольких уровнях устройства. Зажигание смеси происходит с помощью запальника. Дополнительный воздух, необходимый для полного сгорания, называется вторичным воздухом. Он попадает в пламя благодаря индукции, вызванной естественной конвекцией.

Самодельная газовая горелка для обогрева с использованием бытового газа содержит от 40 до 50% первичного воздуха. Все компоненты устройства (форсунки, смесительные трубки) сконструированы для обеспечения стабильного сгорания топлива без потерь. Однако у данной горелки отсутствует возможность ручного регулирования процесса горения. Этот процесс строго контролируется конструкцией горелки и характеристиками топлива.

Котлы с атмосферной горелкой (мощностью до 1 МВт) имеют значительное преимущество в виде простоты системы, но также обладают существенными недостатками:

• отсутствие аварийного отключения горения при внезапном прекращении подачи топлива в кирпичной печи;
• избыток воздуха;
• низкая эффективность сгорания;
• значительное образование NOx.

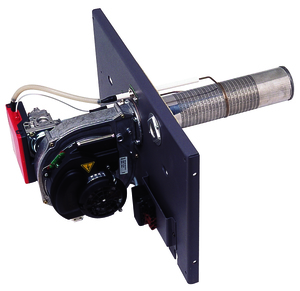

Конструкция импульсной горелки

Она имеет более высокий коэффициент полезного действия по сравнению с природными аналогами и отличается большей эффективностью и сложностью конструкции. Топливная горелка состоит из семи ключевых компонентов:

1. Топливный насос, который подает жидкое топливо из резервуара в котел и оснащен регулятором давления, возвращающим излишки топлива, необходимого для сгорания.
2. Вентилятор, обеспечивающий подачу воздуха для горения топлива.
3. Соленоидный клапан — автоматический клапан, отвечающий за подачу необходимого объема топлива для сжигания.
4. Сопло — центральный элемент горелки, распыляющий топливо для качественного смешивания с воздухом и создания топливовоздушной смеси для горения.
5. Топливный нагреватель, который снижает вязкость жидкого топлива в резервуаре, способствуя его сгоранию. Вязкость зависит от температуры хранения в баке и характеристик самого топлива.
6. Электроды, создающие искру для воспламенения газовоздушной смеси и формирования необходимого пламени.
7. Головка сгорания, состоящая из двух частей: кончика, направляющего пламя, и отражателя, удерживающего пламя внутри печи.

Процесс работы горелки можно разделить на несколько последовательных этапов:

1. Предварительное зажигание. Включение вентилятора, который запускает двигатель.
2. Розжиг. Открытие электромагнитного клапана, подающего топливо в сопло.
3. Воспламенение. Генерация искры для поддержания стабильного пламени.
4. Рабочий режим. Отключение запальника после стабилизации пламени.
5. Остановка. Закрытие электромагнитного клапана, отключение горелки и, после 15-20 минут вентиляции топки для удаления взрывоопасных смесей, выключение вентилятора.

ПЕЧКА. Газовое отопление своими руками

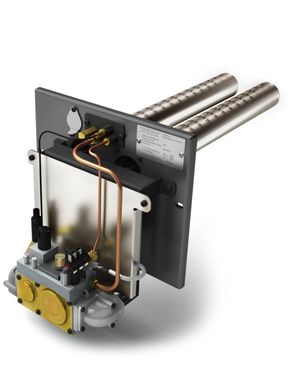

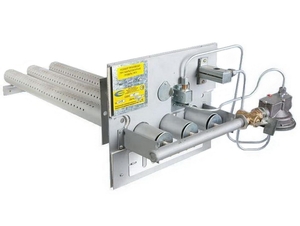

Форсунка для печи

Газовая форсунка для печи предназначена для сжигания газообразных видов топлива, таких как природный газ. Эти устройства бывают атмосферными и импульсными горелками. При сравнении двух типов систем горелки с воздуходувкой обеспечивают высокую степень чистоты и эффективности сгорания на всех уровнях мощности благодаря точному контролю подачи топлива и воздуха.

В современных компактных обогревателях в основном используются плоские горелки, которые распределяют пламя через несколько сопел на более широкой поверхности. Действия оператора способствуют повышению эффективности сгорания и делают его более чистым за счет снижения температуры. Особенно эффективным и экологически чистым является каталитическое горение, при котором газ реагирует с кислородом из воздуха на поверхности катализатора. Этот процесс не требует традиционного зажигания и характеризуется низкой температурой пламени.

Устройство для сжигания жидкого топлива

Эти горелки предназначены для сжигания жидких топлив, таких как низкосернистый мазут, дизельное топливо или биотопливо. В отличие от газового топлива, жидкое необходимо предварительно распылить до газообразного состояния. В противном случае крупные капли мазута могут попасть в камеру сгорания.

Такие капли не смогут полностью сгореть, что приведет к образованию сажи, оседающей на теплообменнике и уменьшающей эффективную площадь нагрева котла. Ранее эти горелки использовали процесс горения с подачей воздуха под давлением, что позволяло механически подавать необходимый воздух к зоне горения. Различие между горелками также определяется по цвету пламени: они бывают жёлтыми и синими.

Жёлтые горелки распыляют жидкое топливо, в то время как синие используют часть тепла от сгорания для полного испарения мазута. Это приводит к меньшему образованию сажи и более высоким температурам горения, что объясняет синий цвет пламени.

Эффективное сгорание зависит от достаточной подачи жидкого топлива и его объема, поэтому применение таких горелок в бытовых условиях ограничено по сравнению с газовыми аналогами.

Система безопасности газового оборудования

Система безопасности обеспечивает постоянный мониторинг пламени горелки. Контроль осуществляется с помощью светочувствительной фотоячейки, создаваемой пламенем, или фотоэлемента, реагирующего на световое излучение. Система автоматически уведомляет пользователя в следующих ситуациях:

• отсутствие пламени при подаче топлива;
• прерывание горения во время работы;
• неисправность горелки.

Эта система управления котлом исключает наличие несгоревшего топлива, что предотвращает риск взрыва газовоздушной смеси в топке. Для обеспечения стабильной и безопасной работы котла горелка должна выполнять следующие функции:

• зажигание топлива;
• автоматическая подача и обработка топлива;
• обеспечение подачи воздуха для горения;
• полное сгорание топлива;
• регулирование мощности.

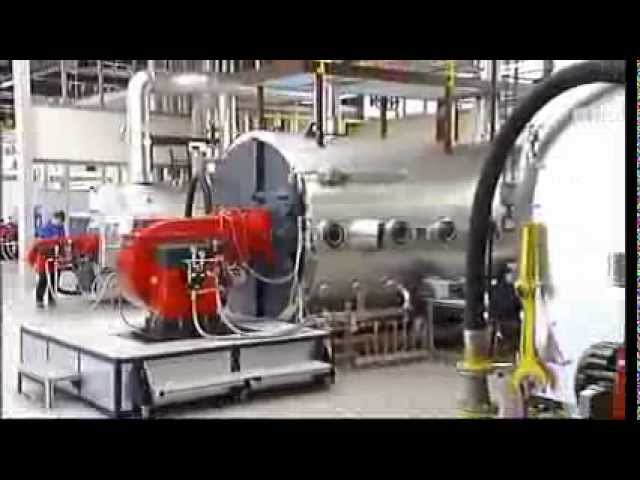

Горелки газовые дизельные комбинированные Weishaupt (1)

Устранение неисправностей

Наличие котла в доме приносит множество преимуществ, но также связано с определёнными недостатками. Не всегда пользователи знают, как правильно реагировать на возникающие проблемы. Неисправности котлов встречаются часто и характерны для различных моделей. Важно своевременно выявить причину неисправности, прежде чем обращаться в аварийную службу. Ниже представлен список наиболее распространённых проблем.

Прежде всего, если котёл не запускается, стоит проверить следующие элементы:

• наличие напряжения в электросети;
• неисправность переключателя или вентилятора котла;
• повреждения проводов котла;
• неправильные контакты в автоматике или пусковом оборудовании;
• уровень воды в системе и наличие газа в котле, соответствующее минимальным требованиям производителя.

Если ни одна из этих причин не является источником проблемы, следуйте следующему алгоритму:

1. Обратите внимание на звуки, издаваемые котлом. Они могут указывать на неисправности. Шумы могут возникать из-за горячей воды в топке или воздуха в системе отопления, вызванного забитыми воздуховодами.
2. Проверьте наличие разрывов в трубах. Это может происходить из-за проблем с клапаном подпитки, отложений накипи в котле или неисправностей в системе отвода конденсата.
3. Отказы могут быть связаны с превышением давления и температуры; соответствующие датчики могут срабатывать из-за поломки термометра или, что особенно опасно, из-за реального перегрева котла.
4. Если отопительные контуры не функционируют, это может быть связано с плохим качеством воды и образованием накипи в трубах котла.
5. Проблемы с горелкой (обрыв пламени, накопление газа) могут привести к детонации и взрыву.

При возникновении некоторых из этих проблем, особенно связанных с давлением или температурой, контрольный монитор котла может отображать сообщение об ошибке. В этом случае система отключается и автоматически перезапускается. Если после перезапуска проблема не устраняется, рекомендуется обратиться к специалисту для диагностики и ремонта. Большинство из этих неисправностей можно предотвратить.

Наилучшей профилактикой является регулярная проверка, техническое обслуживание и ежегодная очистка котла, которые обычно выполняет квалифицированный специалист. Это поможет избежать засорения и разрывов труб. Профилактика всегда предпочтительнее восстановления, и простой ежегодный осмотр позволит сохранить оборудование в исправном состоянии, обеспечивая безопасность пользователей и минимизируя риск аварийных ситуаций.

Газовая горелка на пропане

Самые эффективные устройства 2018 года

Наиболее эффективные сертифицированные котлы и газовые горелки в этом году:

1. Серия Bosch Greenstar. Этот котёл отличается компактными размерами, низким уровнем шума и экологичностью благодаря экономичной технологии конденсации, обеспечивающей эффективность на уровне 95% по рейтингу AFUE. Greenstar доступен в двух вариантах: комбинированный для нагрева воды и обогрева помещений, а также для работы с резервуарами горячего водоснабжения. Он оснащён теплообменником с гарантией на 5 лет.

2. Серия Bradford White Brute Elite. Этот котёл с эффективностью 95% имеет конденсационный теплообменник из нержавеющей стали и усовершенствованную систему модуляции. Инновационные конструктивные решения упрощают установку Brute Elite как для новых, так и для существующих систем отопления.

3. Bradford White Brute Elite 125 Series. Эти настраиваемые модели, основанные на комбинированной системе, обеспечивают обогрев и горячую воду с эффективностью 95%. Они требуют лишь одно газовое подключение и одну вентиляционную систему, а также имеют встроенный расширительный бак и котельный насос, что упрощает процесс ремонта.

4. Серия Buderus GB142. Этот конденсационный газовый котёл использует передовые технологии конденсации с эффективностью 95% по AFUE. Настенный конденсатор Buderus GB142 максимально использует теплотворную способность каждого кубометра природного газа или сжиженного пропана.

5. Серия Alpine. Это конденсационный водогрейный котёл, работающий на природном или сжиженном газе, с теплообменником из нержавеющей стали. Он оснащён системой управления Sage2.1 TM, поддерживающей различные скорости обжига, а также имеет наружный сброс и сенсорный интерфейс.

6. Серия Carrier BMW Performance. Этот модулирующий конденсационный котёл с эффективностью 95% изготовлен из нержавеющей стали. Он оснащён уникальным вертикальным теплообменником, имеет компактную конструкцию и малый вес, а также настенное крепление, первичный и вторичный трубопровод с гарантией на 15 лет.

Изучив устройство и принцип работы газовых горелок, а также популярные модели, вы сможете легко выбрать оптимальный вариант, соответствующий вашим требованиям.

Регулярное обслуживание газовых горелок

Регулярное обслуживание газовых горелок является ключевым аспектом их эффективной и безопасной эксплуатации. Правильный уход за оборудованием не только продлевает срок его службы, но и минимизирует риски, связанные с утечками газа и другими потенциальными опасностями.

Первым шагом в процессе обслуживания является визуальный осмотр горелки. Необходимо проверять наличие видимых повреждений, коррозии или загрязнений. Особое внимание следует уделить форсункам, которые могут забиваться сажей или другими отложениями, что приводит к ухудшению качества горения и повышенному расходу газа. Если вы заметили загрязнения, их следует аккуратно очистить с помощью специальных средств или механических инструментов, не повреждая при этом саму форсунку.

Следующим важным этапом является проверка системы подачи газа. Необходимо убедиться, что все соединения герметичны, а шланги и трубопроводы не имеют трещин или других дефектов. Для этого можно использовать мыльный раствор: при наличии утечки на соединениях появятся пузырьки. В случае обнаружения утечек необходимо немедленно отключить газ и обратиться к специалистам для устранения проблемы.

Регулярная проверка настройки горелки также является важной частью обслуживания. Неправильная настройка может привести к неэффективному сгоранию газа, что не только увеличивает затраты, но и может вызвать образование угарного газа. Настройка должна проводиться квалифицированным специалистом, который сможет правильно отрегулировать подачу воздуха и газа, обеспечивая оптимальные условия для горения.

Кроме того, рекомендуется проводить профилактическую замену фильтров, если они предусмотрены конструкцией горелки. Загрязненные фильтры могут значительно ухудшить работу устройства и привести к его поломке. Частота замены фильтров зависит от условий эксплуатации, но в среднем это следует делать не реже одного раза в год.

Нельзя забывать и о чистке дымохода. Накопление сажи и других отложений в дымоходе может привести к его засорению, что, в свою очередь, создаст риск обратной тяги и увеличит вероятность отравления угарным газом. Рекомендуется проводить чистку дымохода не реже одного раза в год, а в условиях интенсивной эксплуатации — чаще.

Наконец, важно помнить о документации. Все проведенные работы по обслуживанию должны фиксироваться в журнале, что позволит отслеживать историю эксплуатации и обслуживания горелки. Это также поможет в случае возникновения спорных ситуаций или необходимости обращения в сервисный центр.

Таким образом, регулярное обслуживание газовых горелок — это комплекс мероприятий, направленных на обеспечение их безопасной и эффективной работы. Следуя рекомендациям по уходу и обслуживанию, вы сможете значительно продлить срок службы оборудования и минимизировать риски, связанные с его эксплуатацией.

Выбор горелки в зависимости от типа топлива

При выборе газовой горелки для печей отопления необходимо учитывать тип топлива, который будет использоваться. Наиболее распространенными видами топлива являются природный газ и сжиженный газ. Каждый из этих типов требует специфических характеристик горелки, что влияет на ее эффективность, безопасность и эксплуатационные качества.

Природный газ, как правило, имеет более низкую плотность и требует горелок, которые могут обеспечить стабильное сгорание при низком давлении. Такие горелки часто оснащены специальными форсунками, которые регулируют подачу газа и обеспечивают оптимальное соотношение воздуха и топлива. Это позволяет достичь высокой эффективности сгорания и минимизировать выбросы вредных веществ в атмосферу.

Сжиженный газ, в свою очередь, имеет более высокую плотность и требует горелок, которые могут работать при более высоком давлении. Для таких горелок характерны форсунки с большим диаметром, что позволяет обеспечить необходимую подачу газа. Важно отметить, что сжиженный газ имеет свои особенности в эксплуатации: он может образовывать конденсат, что требует дополнительных мер по защите оборудования от коррозии.

При выборе горелки также следует учитывать ее мощность, которая должна соответствовать потребностям системы отопления. Мощность горелки определяется не только типом топлива, но и размерами отапливаемого помещения, теплоизоляцией и другими факторами. Рекомендуется проводить расчеты с учетом всех этих параметров, чтобы избежать недостатка или избытка тепла.

Кроме того, важно обратить внимание на конструкцию горелки. Современные модели могут иметь различные системы автоматизации, которые позволяют контролировать процесс сгорания и регулировать подачу топлива в зависимости от температуры в помещении. Это не только повышает комфорт, но и способствует экономии топлива.

Не менее важным аспектом является безопасность эксплуатации газовых горелок. При выборе оборудования необходимо удостовериться, что оно соответствует всем стандартам и нормам безопасности. Это включает в себя наличие систем защиты от утечек газа, автоматических отключений при возникновении аварийных ситуаций и других мер, направленных на предотвращение несчастных случаев.

В заключение, выбор газовой горелки для печей отопления должен основываться на тщательном анализе типа топлива, мощности, конструкции и безопасности. Правильный выбор оборудования обеспечит не только эффективное отопление, но и безопасность эксплуатации в течение всего срока службы системы.

Экологические аспекты использования газовых горелок

Газовые горелки для печей отопления представляют собой эффективное и экономичное решение для обогрева помещений. Однако, как и любое другое оборудование, их использование связано с определенными экологическими аспектами, которые необходимо учитывать для минимизации негативного воздействия на окружающую среду.

Во-первых, при сжигании газа в горелках выделяются продукты горения, такие как углекислый газ (CO₂), угарный газ (CO) и другие вредные вещества. Углекислый газ является парниковым газом, который способствует глобальному потеплению. Поэтому важно следить за эффективностью сгорания газа и минимизировать его выбросы. Современные газовые горелки часто оснащены системами, которые обеспечивают более полное сгорание топлива, что позволяет снизить уровень выбросов CO₂.

Во-вторых, угарный газ, образующийся при неполном сгорании газа, является опасным для здоровья человека. Он может вызывать отравления и даже летальные исходы. Поэтому необходимо обеспечить правильную настройку горелки и регулярное техническое обслуживание, чтобы избежать образования угарного газа. Установка датчиков угарного газа в помещениях, где используются газовые горелки, также является важной мерой безопасности.

Кроме того, использование газа в качестве топлива требует соблюдения определенных норм и стандартов, касающихся его хранения и транспортировки. Неправильное обращение с газом может привести к утечкам, что не только создает опасность для здоровья и жизни людей, но и наносит вред окружающей среде. Поэтому важно следовать рекомендациям производителей и соблюдать правила эксплуатации газовых горелок.

Также стоит отметить, что газовые горелки могут быть более экологически чистыми по сравнению с другими видами топлива, такими как уголь или мазут. При сжигании этих видов топлива выделяются более вредные вещества, включая сернистые соединения и твердые частицы. Переход на газовые горелки может способствовать снижению загрязнения воздуха и улучшению качества жизни в населенных пунктах.

В заключение, использование газовых горелок для отопления имеет свои экологические аспекты, которые требуют внимания. Обеспечение эффективного сгорания, регулярное техническое обслуживание, установка систем безопасности и соблюдение норм обращения с газом помогут минимизировать негативное воздействие на окружающую среду и здоровье человека. Важно помнить, что ответственный подход к эксплуатации газовых горелок не только улучшает качество отопления, но и способствует сохранению экологии.
