Хомут червячный – это незаменимый элемент крепежа, который широко используется для соединения трубопроводов и шлангов в различных сферах, включая промышленность, строительство и повседневную жизнь. В данной статье мы подробно рассмотрим особенности и преимущества хомутов червячного типа, их применение и важность в обеспечении надежности соединений. Также вы сможете увидеть на видео, как правильно использовать хомут с барашком, что поможет вам лучше понять его функциональность и повысить качество ваших работ.

Какие существуют виды червячных хомутов

Конструктивные характеристики, размеры и другие параметры металлического червячного хомута определяются стандартами. Согласно ГОСТ 28191-89 выделяют четыре категории:

• Червячный ленточный хомут с болтом или «барашком» легкой или тяжелой серии рекомендуется использовать в условиях с минимальной вибрацией.
• Узкий ленточный хомут с болтами подходит для применения в условиях сильной вибрации соединяемых элементов.
• Широкий ленточный хомут с болтами предназначен для рукавов, на которые нельзя оказывать значительное удельное давление.
• Проволочный хомут с винтом.

Наиболее распространенной разновидностью являются крепежи с лентой, на поверхности которой под небольшим углом расположены зубья, выполненные методом гофрирования. Такое расположение зубьев обеспечивает надежное крепление и предотвращает соскальзывание корпуса даже при сильной вибрации и механических нагрузках.

Просечные (перфорированные) хомуты имеют на ленте сквозные отверстия. Просечный червячный нержавеющий хомут обладает более высоким разрушающим моментом (до 15 Нм) по сравнению с конструкциями, использующими отпрессованную резьбу. Затяжка крепежа может осуществляться с помощью шестигранного ключа или отвертки. В соответствии с ГОСТ диапазон затяжки составляет 6–76 мм.

Еще одна разновидность, чаще используемая в быту, — червячный хомут с барашком. Их диаметр варьируется от 10 до 60 мм. Отличительной чертой является наличие винта-барашка (или бабочки), что позволяет производить затяжку без применения инструментов. Корпус и лента изготавливаются из нержавеющей или высокоуглеродистой стали, а барашек — из пластика. Эта разновидность используется для соединения шлангов и в качестве трубного хомута.

По материалу изготовления хомуты делятся на три типа:

• червячный хомут из нержавеющей стали;
• червячный хомут оцинкованный;
• комбинированный хомут (болт из углеродистой стали, лента и замок из нержавейки).

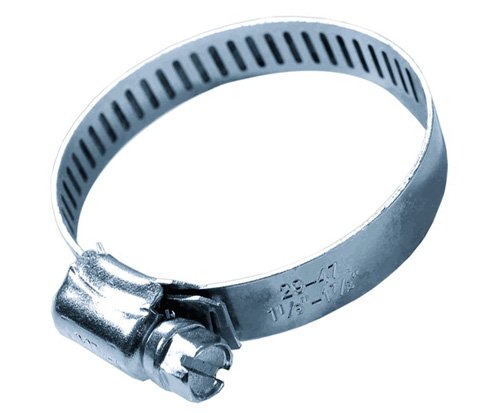

Хомут для крепления червячный металлический

Где применяется хомут червячный

Герметизация в системах пневматики и гидравлики — ключевая область применения червячного хомута. Размеры хомута определяются стандартами ГОСТ и зависят от типа, конструкции и серии изделия.

Этот элемент изготавливается в соответствии с ГОСТ 28191-89 как единая конструктивная единица. Поверхности деталей из углеродной стали должны быть покрыты цинком с хроматированием. Конструкция включает ленту с зубчатой дорожкой и винт или болт для затяжки крепежного изделия.

Пара винт-лента формирует бесступенчатую поверхность, что обеспечивает равномерное затягивание и герметизацию соединения.

Винт может иметь различные типы головок:

• шестигранную;
• с шлицевым пазом;
• с крестообразным пазом;
• с буртиком.

Корпус соединяется с лентой заподлицо, без сварки или клепки. Это исключает риск повреждения гибкого шланга или рукава. Лента изготавливается методом штамповки, на формованной поверхности создаются зубья или просечки. Все края должны быть скруглены. При вращении винта корпус упирается в зацепы, что обеспечивает надежное удержание на стяжке.

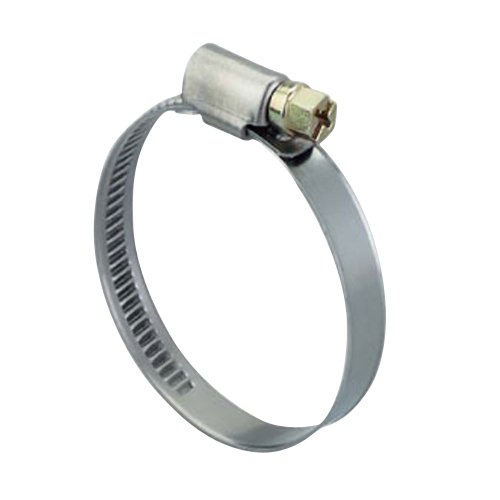

Хомут винтовой (червячный) NORMA TORRO W1 40-60 9mm

Интересные факты

Вот несколько интересных фактов о хомутах червячных и их применении:

1. Принцип работы: Хомуты червячные работают по принципу винтовой передачи. Это означает, что при вращении винта хомут сжимается или расширяется, что позволяет надежно фиксировать детали. Такой механизм обеспечивает равномерное распределение нагрузки и предотвращает соскальзывание.

2. Широкий спектр применения: Хомуты червячные используются в самых различных отраслях – от автомобилестроения до строительства и сантехники. Они идеально подходят для крепления труб, шлангов и других элементов, где требуется надежное соединение, способное выдерживать высокие давления и нагрузки.

3. Материалы и устойчивость: Хомуты червячные изготавливаются из различных материалов, включая нержавеющую сталь, оцинкованную сталь и пластик. Это позволяет им быть устойчивыми к коррозии и воздействию химических веществ, что делает их идеальными для использования в агрессивных средах, таких как химическая промышленность или морская среда.

Какие требования предъявляются к червячным хомутам

Крепежные элементы изготавливаются из углеродных или нержавеющих стальных сплавов с пределом прочности свыше 40 кгс/мм². Для продукции 4 типа используется проволока марки Б, класса 2 с нормальной точностью.

Эти изделия предназначены для многократного применения при соединении рукавов одинакового диаметра. При повторном использовании прочность и надежность соединения должны оставаться высокими. Минимальное количество циклов использования составляет 50. Если система подвергается значительным вибрациям, зажим должен обеспечивать надежность соединения без ослабления затяжки. В условиях интенсивной вибрации рекомендуется применять усиленные хомуты.

На поверхности крепежных изделий не должно быть деформаций, коррозийных следов, заусенцев, вмятин или острых краев. Маркировка изделия включает информацию о его типе и диапазоне диаметров. Например, на изделии может быть указано следующее: 1Л 25-40-6 Н ГОСТ 28191-89. Здесь 1Л обозначает первый тип легкой серии, диапазон диаметров составляет от 25 до 40 мм, цифра 6 указывает на наличие шестигранной головки, а буква Н свидетельствует о том, что изделие изготовлено из нержавеющей стали.

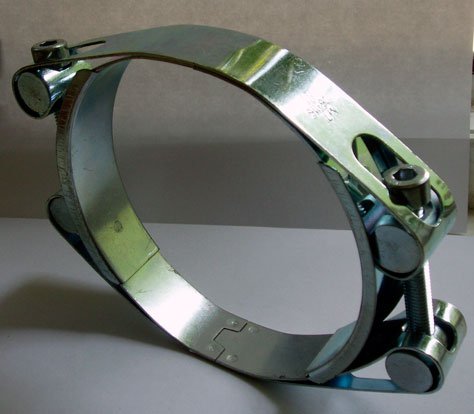

Червячный хомут

Преимущества использования червячных хомутов

Червячные хомуты представляют собой один из наиболее популярных и универсальных типов крепежных элементов, используемых в самых различных отраслях. Их конструкция и принцип работы обеспечивают множество преимуществ, которые делают их незаменимыми в ряде приложений.

Во-первых, червячные хомуты обладают высокой прочностью и надежностью. Они способны выдерживать значительные нагрузки и обеспечивать надежное соединение даже в условиях вибрации и динамических нагрузок. Это делает их идеальными для использования в автомобильной, строительной и машиностроительной отраслях.

Во-вторых, простота установки и регулировки – еще одно важное преимущество червячных хомутов. Их можно легко затянуть или ослабить с помощью стандартного инструмента, что позволяет быстро и эффективно производить монтаж и демонтаж. Это особенно актуально в ситуациях, когда требуется частая замена или обслуживание соединений.

Кроме того, червячные хомуты обеспечивают равномерное распределение давления по всей поверхности соединяемых элементов. Это позволяет избежать повреждений и деформаций, которые могут возникнуть при использовании других типов крепежа. Равномерное распределение нагрузки также способствует увеличению срока службы соединений.

Червячные хомуты также отличаются высокой устойчивостью к коррозии и воздействию агрессивных сред. Многие модели изготавливаются из нержавеющей стали или покрываются специальными защитными составами, что делает их идеальными для использования в условиях повышенной влажности, химической агрессивности или экстремальных температур.

Еще одним значительным преимуществом червячных хомутов является их универсальность. Они могут использоваться для соединения различных материалов, таких как металл, пластик и резина. Это делает их подходящими для широкого спектра применений, от сантехнических работ до автомобильной промышленности.

Наконец, червячные хомуты доступны в различных размерах и конфигурациях, что позволяет выбрать оптимальный вариант для конкретной задачи. Это разнообразие делает их подходящими как для профессионального использования, так и для бытовых нужд.

Как выбрать подходящий хомут для конкретной задачи

Выбор подходящего хомута червячного типа для конкретной задачи требует учета множества факторов, которые могут повлиять на эффективность и надежность крепежа. Прежде всего, необходимо определить, для каких именно целей будет использоваться хомут. Это может быть как временное, так и постоянное крепление, а также использование в различных условиях эксплуатации.

Первым шагом в выборе хомута является определение его диаметра. Хомуты бывают разных размеров, и важно подобрать такой, который будет соответствовать диаметру труб или шлангов, которые вы собираетесь крепить. Для этого рекомендуется использовать штангенциркуль или другой измерительный инструмент, чтобы точно измерить диаметр объекта, на который будет установлен хомут.

Следующий аспект — это материал, из которого изготовлен хомут. Червячные хомуты могут быть выполнены из различных материалов, таких как нержавеющая сталь, оцинкованная сталь или пластик. Нержавеющая сталь обладает высокой коррозионной стойкостью и подходит для использования в агрессивных средах, таких как химическая промышленность или морская вода. Оцинкованные хомуты, в свою очередь, могут быть более экономичным вариантом для менее требовательных условий. Пластиковые хомуты часто используются в легких конструкциях и для временных креплений, но они не всегда подходят для высоких нагрузок.

Также стоит обратить внимание на максимальное усилие, которое может выдержать хомут. Это значение обычно указывается в технической документации и зависит от конструкции хомута и используемых материалов. Если хомут будет подвергаться высоким механическим нагрузкам, необходимо выбирать модели с повышенной прочностью.

Не менее важным фактором является тип крепления. Червячные хомуты могут иметь различные механизмы затяжки, такие как винтовые или рычажные. Винтовые механизмы обеспечивают более точную настройку и надежное крепление, в то время как рычажные могут быть удобнее в использовании, особенно в условиях ограниченного пространства.

Кроме того, стоит учитывать условия эксплуатации. Если хомут будет использоваться на открытом воздухе или в условиях высокой влажности, необходимо выбирать модели с дополнительной защитой от коррозии. Для работы в условиях высокой температуры или воздействия химических веществ также следует обратить внимание на специальные хомуты, предназначенные для таких условий.

Наконец, не забывайте о производителе. Выбор качественного хомута от проверенного производителя может существенно повлиять на долговечность и надежность крепежа. Рекомендуется изучить отзывы и рекомендации, а также удостовериться в наличии сертификатов качества на продукцию.

Установка и обслуживание червячных хомутов

Установка червячных хомутов – это процесс, который требует внимательности и соблюдения определенных правил для обеспечения надежного крепежа. Прежде всего, необходимо выбрать подходящий хомут в зависимости от диаметра и материала соединяемых элементов. Червячные хомуты бывают различных размеров и конструкций, поэтому важно заранее ознакомиться с характеристиками изделия.

Перед установкой хомута следует подготовить соединяемые поверхности. Они должны быть чистыми и сухими, чтобы обеспечить максимальное сцепление. Если на поверхности имеются загрязнения, такие как масло или ржавчина, их необходимо удалить. Это можно сделать с помощью специальных чистящих средств или механических способов, таких как шлифовка.

После подготовки поверхностей можно приступать к установке хомута. Для этого хомут необходимо обернуть вокруг соединяемых элементов, убедившись, что он расположен ровно и не перекручен. Затем следует затянуть хомут, используя отвертку или специальный ключ. Важно не переусердствовать с затяжкой, так как это может привести к повреждению соединяемых деталей или самого хомута. Рекомендуется следить за тем, чтобы хомут равномерно распределял нагрузку по всей окружности соединяемых элементов.

После установки хомута необходимо провести проверку на герметичность соединения. Это особенно важно в тех случаях, когда хомут используется для крепления трубопроводов, по которым проходят жидкости или газы. Проверку можно осуществить с помощью визуального осмотра или, в случае необходимости, с использованием специальных тестов на утечку.

Обслуживание червячных хомутов включает в себя регулярные проверки состояния крепежа. Рекомендуется периодически осматривать хомуты на предмет коррозии, механических повреждений и ослабления затяжки. Если хомут начинает проявлять признаки износа или повреждения, его следует заменить на новый. Также стоит учитывать, что в условиях повышенной влажности или агрессивной среды хомуты могут требовать более частого контроля.

В заключение, правильная установка и регулярное обслуживание червячных хомутов являются залогом надежного и долговечного крепежа. Соблюдение всех рекомендаций по установке и уходу за хомутами поможет избежать проблем и обеспечит безопасность эксплуатации соединяемых элементов.
