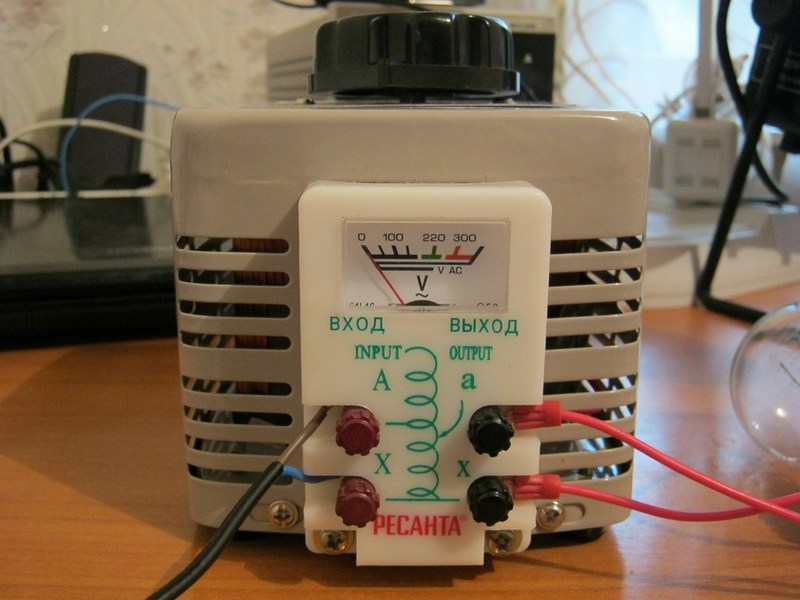

Лабораторный автотрансформатор (ЛАТР) — это незаменимый инструмент для регулировки напряжения в различных электрических схемах и экспериментах. В данной статье мы подробно рассмотрим, как изготовить электронный ЛАТР на полевом транзисторе своими руками, что позволит вам не только сэкономить средства, но и получить уникальный опыт в работе с электроникой. Мы обсудим устройство ЛАТРа, принципы его работы, схему подключения, а также необходимые материалы и этапы сборки, что сделает процесс создания этого устройства доступным даже для начинающих радиолюбителей.

Устройство автотрансформатора

На магнитопроводе ЛАТРа располагается одна общая обмотка с тремя дополнительными выводами. В старых моделях автотрансформатора на вторичной обмотке установлен токосъемный контакт, который позволяет:

• плавно регулировать выходное напряжение;
• мгновенно переключать одно значение напряжения на другое;
• изменять уровень нагрева жала паяльника;
• настраивать электроосвещение.

Наиболее распространённым типом автотрансформатора является тороидальный магнитопровод. Он представляет собой сердечник в виде кольца, изготовленный из электротехнической стали.

На сердечник намотана медная проволока, образующая обмотку. Конструкция устройства включает дополнительный отвод — отпайку от обмотки, в результате чего получается три контакта.

Для значительных трансформаций не рекомендуется использовать ЛАТР. Вот основные причины:

1. Существует высокая вероятность короткого замыкания. Для решения этой проблемы можно воспользоваться специализированными электронными схемами или дополнительным сопротивлением.
2. Обычный трансформатор предпочтительнее по нескольким причинам: более высокий коэффициент полезного действия, меньшие затраты на сталь, компактные размеры и вес, а также более низкая стоимость.

https://youtube.com/watch?v=qmG4c0HW0_I

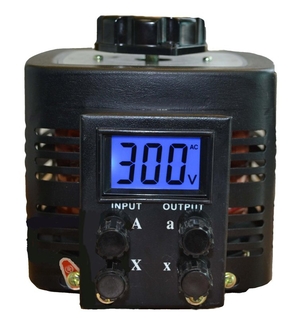

Схема электронного прибора

Приобретение качественного ЛАТРа среди широкого выбора может быть сложной задачей. На рынке много товаров низкого качества. Хотя можно рассмотреть покупку промышленного устройства, его цена часто высока, а размеры — значительны. В такой ситуации разумным решением станет самостоятельное изготовление автотрансформатора.

почти самодельный ЛАТР (часть 1)

Интересные факты

Вот несколько интересных фактов, связанных с изготовлением электронного ЛАТРа (лабораторного автотрансформатора) своими руками:

1. Принцип работы: ЛАТРы работают на основе автотрансформатора, который позволяет изменять напряжение на выходе, используя принцип индукции. Это означает, что вы можете получить различные уровни напряжения, просто изменяя положение щетки на обмотке трансформатора, что делает его очень удобным для лабораторных экспериментов.

2. Безопасность: При изготовлении ЛАТРа своими руками важно учитывать меры безопасности. Неправильная сборка или использование некачественных компонентов может привести к короткому замыканию или поражению электрическим током. Поэтому рекомендуется использовать защитные устройства, такие как предохранители и автоматические выключатели.

3. Микроконтроллеры и цифровое управление: Современные DIY-проекты по созданию ЛАТРа часто включают использование микроконтроллеров, таких как Arduino или Raspberry Pi, для цифрового управления выходным напряжением. Это позволяет не только точно настраивать напряжение, но и добавлять функции, такие как мониторинг и автоматизация, что делает устройство более универсальным и удобным в использовании.

Необходимые для сборки материалы

Для создания самодельного электронного ЛАТРа на основе полевого транзистора вам понадобятся следующие материалы:

• медная проволока для обмотки;
• термостойкий лак;
• тканевая изолента;
• магнитопровод (можно использовать стержневой или тороидальный вариант);
• корпус с разъемами для подключения питания и нагрузки.

Расчёт обмотки ЛАТРа

Сначала необходимо определить диапазоны работы тиристоров в ЛАТР. Оптимальное значение для питания сети — 220 В. Вторичные напряжения могут составлять 127, 180 и 250 В. При этом мощность не должна превышать 300 Вт. Эти параметры можно установить самостоятельно, главное — согласовать все значения.

Теперь перейдем к расчету обмотки, который следует проводить исходя из максимального тока. Наибольшее значение тока возникает при преобразовании напряжения с 200 В до 127 В. В этом случае автотрансформатор будет работать как понижающий. Максимальный ток через обмотку обеих цепей вычисляется по формуле:

I = I2 — I1 = P / U2 — P / U1 (где I, I2, I3 — токи в соответствующих участках цепи, A; P — мощность, Вт; U1, U2 — напряжения первичной и вторичной цепи, В).

Диаметр провода d рассчитывается по формуле:

d = 0,8 * √I

Существует таблица, помогающая определить тип и сечение провода. Они выбираются с учетом расчетного тока и средней плотности тока для ЛАТРа, равной 2 A/мм².

Формула для вычисления коэффициента трансформации n выглядит так:

n = U1 / U2

Формула для расчета расчетной мощности Pp:

Pp = P * k * (1 — 1/n) (где k — коэффициент, учитывающий КПД автотрансформатора).

Далее необходимо определить количество витков на 1 вольт. Для этого сначала рассчитывается площадь поперечного сечения сердечника S, а затем определяется тип магнитопровода:

S = √ Pp

W0 = m / S (где W0 — количество витков на 1 вольт, m = 50 для стержневого и 35 для тороидального магнитопроводов).

Если качество стали низкое, значение W0 увеличивается на 20−30%. При расчете витков оно может возрасти на 5−10%, чтобы избежать просадки напряжения. Для вычисления длины провода наматывается один виток на магнитопровод, и измеряется его длина. Полученное значение умножается на максимальное количество витков, к которому добавляется 25−30 сантиметров для каждого вывода к клемме.

2 товара для электронщиков. Каптоновый термостойкий скотч и регулятор мощности — электронный латр

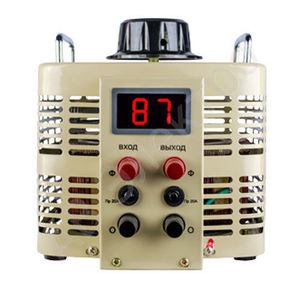

Схема подключения ЛАТР 2м

Сначала возьмите тороидальный магнитопровод, о котором уже говорилось. Область для намотки обмотки изолируйте тряпичной изолентой. Выведите провод для первой клеммы питания (все последующие провода выводятся без разрывов). Закрепите первый виток на магнитопроводе и продолжайте наматывать необходимое количество витков. Как только достигнете витка, соответствующего выбранному напряжению, выведите петлю и продолжайте наматывать провод.

Следующий этап — лакировка устройства. Для этого возьмите подходящую ёмкость и заполните её лаком, затем опустите в неё ЛАТР. После извлечения автотрансформатора из ёмкости с лаком его нужно тщательно просушить.

После завершения просушки установите автотрансформатор в корпус. Первый выведенный провод подключите к разъёму питания. Этот разъём должен быть соединён с общей клеммой нагрузки, поэтому провода соедините с помощью подходящего проводника.

Петлю для 220 В соедините со второй клеммой питания. Остальные провода подключите к соответствующим клеммам вторичной цепи. Существует специальная схема автотрансформатора с изображением выводов проводов. Ориентируйтесь на эту схему при подключении проводов к клеммам.

Затем добавьте корпус к автотрансформатору и установите крепление для ручки регулятора. К ручке прикрепите ползунок с угольной щёткой. Важно, чтобы щётка плотно касалась верхней части обмотки. Обозначьте область, по которой будет перемещаться щётка, и удалите изоляцию в этом месте. Это обеспечит прямой электрический контакт щётки со вторичной обмоткой. Клеммы вторичных напряжений, кроме общей, следует затенить одной, соединённой с угольной щёткой. При подключении вольтметр необходимо закрепить.

Теперь убедитесь, что автотрансформатор функционирует корректно. Для проверки работы устройства выполните следующие шаги:

1. Подключите ЛАТР к сети с напряжением 200 В.
2. Проверьте устройство на наличие задымления, запаха гари и сильных шумов.
3. С помощью вольтметра убедитесь, что выходные значения соответствуют друг другу.
4. Примерно через 10−20 минут работы ЛАТРа отключите его и проверьте, не перегрелась ли обмотка.
5. Включите ЛАТР в сеть снова и подключите нагрузку на длительный срок.

Если проблем не выявлено, лабораторный автотрансформатор полностью готов к эксплуатации.

латр- универсальный блок из микроволновки ч.1

как подобрать ЛАТР. мощность ЛАТРа. RUCELF LTC-5000

Процесс сборки устройства

Сборка электронного ЛАТРа (лабораторного автотрансформатора) своими руками требует внимательности и аккуратности. В этом разделе мы подробно рассмотрим все этапы, начиная от подготовки необходимых компонентов и заканчивая финальной сборкой устройства.

Необходимые материалы и инструменты

• Автотрансформатор: выберите трансформатор с нужным диапазоном выходного напряжения и мощностью.
• Регулятор напряжения: можно использовать релейный или тиристорный регулятор.
• Корпус: желательно металлический для обеспечения надежной защиты и экранирования.
• Клеммы и провода: для подключения элементов устройства.
• Мультиметр: для проверки напряжения и других параметров.
• Паяльник и припой: для соединения проводов и компонентов.
• Изолента и термоусадочные трубки: для изоляции соединений.
• Инструменты: отвертки, плоскогубцы, ножницы по металлу и др.

Этап 1: Подготовка трансформатора

Первым шагом является подготовка автотрансформатора. Убедитесь, что он исправен и соответствует заявленным характеристикам. Проверьте его на наличие повреждений и убедитесь, что все выводы чистые и не окислены. Если трансформатор имеет несколько обмоток, определите, какая из них будет использоваться для регулировки напряжения.

Этап 2: Установка регулятора

Регулятор напряжения должен быть установлен в корпусе устройства. Для этого сделайте соответствующее отверстие в корпусе и закрепите регулятор с помощью винтов. Убедитесь, что он надежно зафиксирован и не будет перемещаться во время эксплуатации.

Этап 3: Подключение проводов

Подключите провода от трансформатора к регулятору. Используйте клеммы для надежного соединения. Обратите внимание на полярность и порядок подключения, чтобы избежать короткого замыкания. Все соединения должны быть хорошо изолированы с помощью изоленты или термоусадочных трубок.

Этап 4: Установка в корпус

После того как все компоненты подключены, аккуратно разместите их внутри корпуса. Убедитесь, что между элементами есть достаточное расстояние для предотвращения перегрева. Закройте корпус, убедившись, что все винты затянуты, а крышка надежно фиксируется.

Этап 5: Тестирование устройства

Перед первым использованием обязательно протестируйте устройство. Подключите мультиметр к выходу ЛАТРа и проверьте, соответствует ли выходное напряжение заданным параметрам. Если все работает корректно, можно приступать к эксплуатации устройства.

Заключение

Сборка электронного ЛАТРа своими руками — это увлекательный и познавательный процесс. Следуя приведенным инструкциям, вы сможете создать надежное устройство, которое будет служить вам верой и правдой в лабораторных экспериментах и домашних проектах. Не забывайте соблюдать правила безопасности при работе с электрическими устройствами!

Тестирование и настройка ЛАТРа

После завершения сборки электронного ЛАТРа (Лабораторного Автоматического Трансформатора) необходимо провести его тестирование и настройку, чтобы убедиться в правильности работы устройства и его соответствии заявленным характеристикам. Этот процесс включает в себя несколько этапов, каждый из которых важен для достижения стабильной и безопасной работы ЛАТРа.

1. Визуальный осмотр

Перед подключением устройства к сети, выполните тщательный визуальный осмотр всех компонентов. Убедитесь, что:

• Все соединения надежно закреплены и не имеют повреждений.
• Нет видимых признаков перегрева или повреждения компонентов, таких как резисторы, конденсаторы и транзисторы.
• Корпус устройства не имеет трещин и хорошо заизолирован.

2. Проверка питания

Подключите ЛАТР к источнику питания, но не включайте его. С помощью мультиметра проверьте напряжение на входе устройства. Убедитесь, что оно соответствует заявленным характеристикам. Если напряжение не соответствует, проверьте правильность подключения трансформатора и других компонентов.

3. Первичное включение

После проверки питания можно включить устройство на минимальное значение выходного напряжения. Наблюдайте за работой ЛАТРа в течение нескольких минут. Обратите внимание на:

• Работу индикаторов и дисплеев (если они предусмотрены).
• Отсутствие посторонних звуков, таких как треск или шипение.
• Температуру компонентов — они не должны перегреваться.

4. Настройка выходного напряжения

Используя мультиметр, измерьте выходное напряжение ЛАТРа. Плавно изменяйте значение выходного напряжения с помощью регулятора и фиксируйте показания. Убедитесь, что выходное напряжение соответствует установленным значениям. Если наблюдаются отклонения, проверьте настройки и исправность используемых компонентов, таких как потенциометры и резисторы.

5. Тестирование нагрузки

Для окончательной проверки работоспособности ЛАТРа подключите к нему нагрузку, соответствующую его характеристикам. Это может быть лампа, резистор или другое устройство, рассчитанное на использование с данным типом источника питания. Наблюдайте за поведением ЛАТРа при различных уровнях нагрузки:

• Проверьте стабильность выходного напряжения при изменении нагрузки.
• Убедитесь, что устройство не перегревается и работает в нормальном режиме.
• Запишите данные о выходном напряжении и токе при различных уровнях нагрузки для дальнейшего анализа.

6. Заключительные проверки

После завершения всех тестов и настроек, проведите финальную проверку всех соединений и компонентов. Убедитесь, что все элементы надежно закреплены, и устройство готово к эксплуатации. При необходимости, внесите коррективы в конструкцию или настройки для улучшения работы ЛАТРа.

Тестирование и настройка ЛАТРа — это важные этапы, которые помогут вам убедиться в надежности и безопасности вашего устройства. Следуя этим рекомендациям, вы сможете создать качественный и эффективный электронный ЛАТР, который будет служить вам долго и надежно.

Безопасность при работе с электрическими устройствами

Работа с электрическими устройствами всегда сопряжена с определенными рисками, поэтому соблюдение мер безопасности является обязательным условием для успешного и безопасного выполнения любых электротехнических работ, включая изготовление электронного ЛАТРа (лабораторного автотрансформатора). Ниже приведены основные рекомендации, которые помогут вам избежать несчастных случаев и обеспечить безопасность во время работы.

1. Используйте защитные средства. Перед началом работы убедитесь, что у вас есть необходимые средства индивидуальной защиты: изолирующие перчатки, защитные очки и, при необходимости, специальная одежда. Это поможет минимизировать риск получения электрического удара или травм при работе с инструментами.

2. Работайте в сухом помещении. Избегайте работы с электрическими устройствами в условиях повышенной влажности. Вода является отличным проводником электричества и может привести к короткому замыканию или электрическому удару. Убедитесь, что рабочая поверхность и инструменты сухие.

3. Отключите питание. Перед началом любых работ с электрическими компонентами обязательно отключите питание. Это касается как подключения, так и сборки устройства. Убедитесь, что все конденсаторы разряжены, чтобы избежать случайного удара током.

4. Используйте качественные компоненты. При изготовлении ЛАТРа важно использовать только качественные и проверенные компоненты. Некачественные детали могут привести к перегреву, короткому замыканию или другим неисправностям, что увеличивает риск аварийных ситуаций.

5. Следите за состоянием инструментов. Перед началом работы проверьте все инструменты на наличие повреждений. Используйте только исправные инструменты, так как поврежденные инструменты могут стать причиной несчастного случая.

6. Изучите схему устройства. Перед началом сборки ознакомьтесь с электрической схемой вашего ЛАТРа. Понимание принципа работы устройства и его компонентов поможет избежать ошибок при монтаже и обеспечит безопасность.

7. Работайте в хорошо проветриваемом помещении. При работе с некоторыми компонентами, такими как трансформаторы или резисторы, может выделяться тепло. Обеспечьте хорошую вентиляцию, чтобы избежать перегрева и возможного возгорания.

8. Не оставляйте устройство без присмотра. Во время работы с ЛАТРом не оставляйте его без присмотра, особенно если устройство подключено к сети. Это поможет предотвратить возможные аварии и повреждения.

9. Обучение и консультации. Если вы не уверены в своих знаниях или навыках, не стесняйтесь обратиться за помощью к более опытным специалистам. Обучение и консультации помогут вам избежать ошибок и повысить уровень безопасности.

Соблюдение этих простых, но важных правил поможет вам безопасно изготовить электронный ЛАТР своими руками и избежать неприятных ситуаций во время работы с электрическими устройствами.
