В современном мире сварка играет ключевую роль в различных отраслях, от строительства до автомобилестроения, и выбор правильного источника питания для сварки становится критически важным для достижения качественных результатов. В этой статье мы рассмотрим разнообразие источников питания, доступных на рынке, их принцип работы, а также достоинства и недостатки каждого из них. Мы подготовили видео, в котором демонстрируется работа различных источников, что поможет вам лучше понять их особенности и сделать осознанный выбор в зависимости от ваших потребностей.

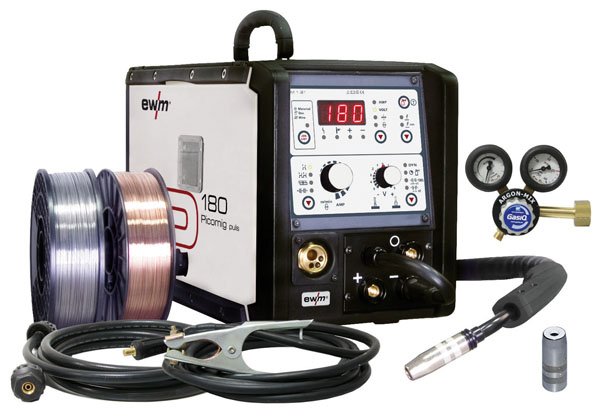

Какие бывают источники питания для сварки?

Классификация источников питания для сварочной дуги осуществляется по нескольким критериям: типу тока (постоянный и переменный), количеству сварочных постов, которые могут быть подключены одновременно, назначению (для ручной сварки, под флюсом или в защитных газах), типу привода (электрический и независимый) и способу установки (стационарные и мобильные). Разнообразие источников питания для сварки впечатляет. Как правильно выбрать необходимое устройство? Какие основные отличия между моделями, их преимущества и недостатки?

Перед покупкой стоит обратить внимание на ключевые характеристики, определяющие качество работы. Оценив плюсы и минусы сварочных источников, вы сможете легко определиться с выбором. Учитывая нюансы, область применения, ценовую категорию и производительность, вы вряд ли ошибетесь. Рассмотрим краткие заметки о каждом типе устройства, среди которых можно выделить как минимум пять:

• сварочный трансформатор;
• выпрямитель;
• генератор;
• полуавтомат;
• инвертор.

Источники сварочной дуги

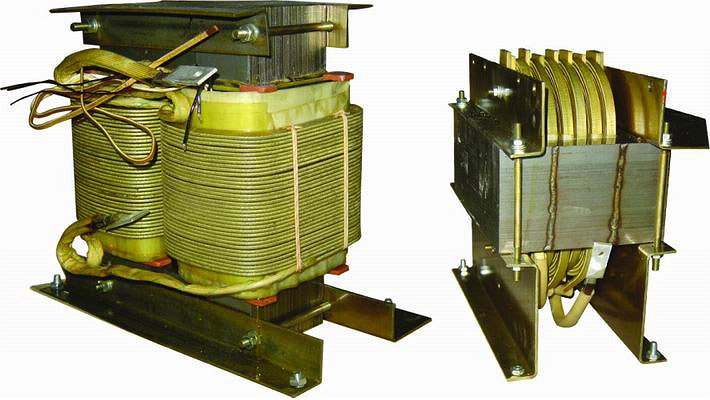

Сварочный трансформатор – каковы неудобства в работе с ним?

Трансформаторы могут быть сконструированы с отдельным дросселем, который формирует падающую внешнюю характеристику. Также существуют модели с объединенным дросселем. Для контроля сопротивления и силы сварочного тока необходимо регулировать воздушный зазор в цепи магнитопровода регулятора. В настоящее время, помимо трансформаторов с дросселями, активно применяются устройства с подвижной обмоткой и магнитным шунтом. Эти типы трансформаторов позволяют создать падающую внешнюю характеристику, что критически важно для определения предела тока короткого замыкания.

Ток короткого замыкания неизменно присутствует в процессе сварки до достижения безопасной отметки для эксплуатации сварочного оборудования.

Преимущества сварочных трансформаторов:

• простота эксплуатации и легкость в ремонте;
• доступная стоимость производства;
• низкое потребление электроэнергии;
• высокий коэффициент полезного действия.

Недостатки сварочных трансформаторов:

• работа устройства зависит от колебаний напряжения в сети;
• для достижения высокого качества сварного шва требуются специальные электроды, способные выдерживать переменный ток и обладающие улучшенными стабилизирующими характеристиками;
• нестабильное горение при отсутствии встроенного стабилизатора.

Сварочный инвертор и трансформатор

Интересные факты

Вот несколько интересных фактов о источниках питания для сварки:

1. Разнообразие технологий: Существует несколько типов источников питания для сварки, включая трансформаторы, инверторы и генераторы. Инверторные источники питания, например, более компактны и эффективны, чем традиционные трансформаторы, что делает их популярными для мобильных сварочных работ.

2. Регулировка параметров: Современные источники питания для сварки часто оснащены цифровыми дисплеями и функциями автоматической регулировки, что позволяет сварщику точно настраивать параметры, такие как ток и напряжение, в зависимости от типа материала и толщины, что значительно улучшает качество сварного шва.

3. Энергоэффективность и экология: Новейшие источники питания для сварки разрабатываются с учетом энергоэффективности и снижения выбросов. Некоторые модели могут работать на альтернативных источниках энергии, таких как солнечные панели, что делает сварку более экологически чистым процессом.

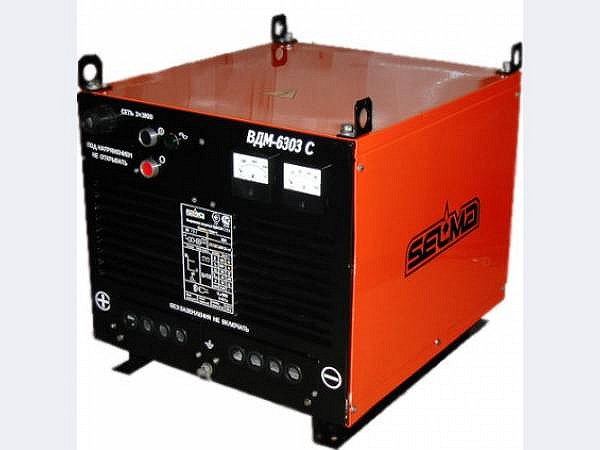

Чем порадуют сварочные выпрямители?

Выпрямители преобразуют переменный ток из сети в постоянный, что необходимо для сварочных процессов. Эти устройства состоят из полупроводниковых вентилей, которые проводят электрический ток только в одном направлении. В этом направлении вентиль демонстрирует отличную проводимость, а в обратном — практически не пропускает ток. Структурно выпрямитель включает две основные части: трансформатор с регулятором и блок вентилей, выполненных из кремния или селена. Выпрямители бывают однофазными и трехфазными.

Преимущества сварочных выпрямителей:

• бесшумная работа;
• равномерное распределение нагрузки по фазам;
• компактные размеры и легкий вес;
• возможность использования алюминиевых проводов вместо медных;
• высокий коэффициент полезного действия;
• минимальные потери в режиме холостого хода.

Недостатки сварочных выпрямителей:

• высокая цена;
• необходимость тщательного контроля системы охлаждения;
• чувствительность к пыли и резким изменениям температуры.

ВД-163 ВД-183 сварочные выпрямители сравнительный видео обзор

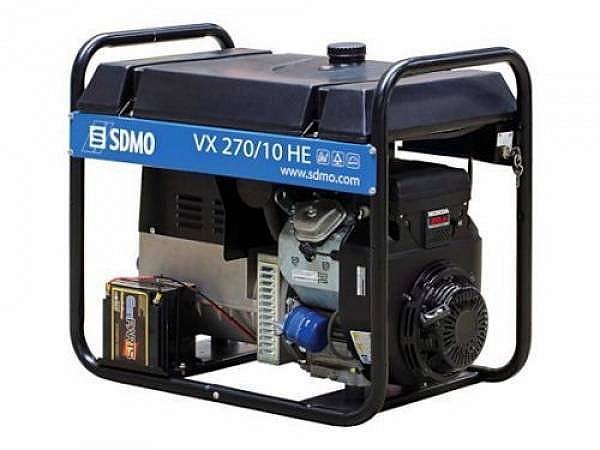

Выбор источника питания для сварки – оценим сварочные генераторы

Это устройство успешно сочетает функции генератора и сварочного аппарата. Генераторы могут быть бензиновыми или дизельными. Бензиновые модели обычно дешевле и компактнее. Дизельные генераторы, в свою очередь, обладают большей мощностью и способны справляться с серьезными нагрузками. Сварочный генератор имеет одну ключевую особенность — якорь, который вращается благодаря внешнему приводу. Энергия, возникающая от этого вращения, преобразуется в электрическую энергию с постоянными характеристиками. Это обеспечивает стабильное и непрерывное горение при сварке.

Сварочные генераторы можно классифицировать на несколько основных категорий:

1. Вентиляционные. Эти устройства работают на постоянном напряжении с высокой мощностью и в основном используются в крупной промышленности.
2. Коллекторные сварочные генераторы. Они также функционируют на постоянном напряжении и часто применяются в бытовых сварочных работах.
3. Генераторы, использующие ток повышенной частоты. Эти агрегаты подходят для сварки различных металлов.

Преимущества сварочных генераторов:

• автономность и мобильность, позволяющие подключать дополнительные потребители энергии;
• легкость в обслуживании и эксплуатации;
• стабильная подача тока с необходимыми характеристиками;
• способность выдерживать высокие нагрузки;
• низкий уровень шума;
• возможность использования в качестве резервного источника питания.

Недостатки сварочных генераторов:

• невысокий коэффициент полезного действия (КПД);
• высокая стоимость из-за сложности производства;
• необходимость постоянного контроля из-за быстро вращающихся элементов;
• некоторые компоненты требуют регулярного ремонта или замены.

https://youtube.com/watch?v=lcKD1T6JKR0

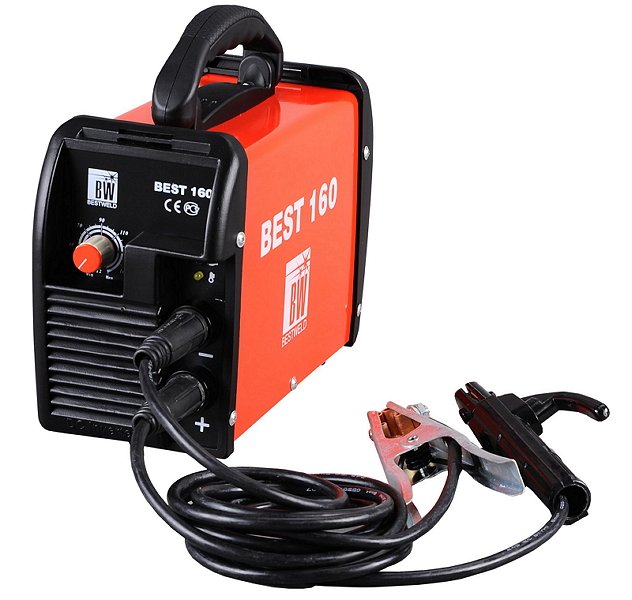

Источники питания сварочной дуги – сварочный инвертор

Сварочные инверторы — это устройства, которые преобразуют входное напряжение. Сначала напряжение преобразуется из переменного в постоянное, а затем — из постоянного в переменное с высокой частотой. Эти источники питания незаменимы для работ в труднодоступных местах.

Преимущества сварочного инвертора:

• легкий вес;
• высокая безопасность благодаря специальному блоку управления, который реагирует на потенциальные угрозы;
• низкое потребление электроэнергии, что позволяет использовать его с обычными бытовыми электросетями и автономными источниками питания;
• минимальное разбрызгивание при сварке, что снижает объем работ по удалению шлака и шлифовке шва;
• возможность плавной регулировки тока.

Недостатки сварочного инвертора:

• чувствительность к пыли, требует регулярной чистки;
• высокая цена;
• не переносит экстремально низкие температуры;
• дорогостоящий ремонт и обслуживание источников питания для сварочной дуги.

Сварочный инвертор KAISER NBC-250 PROFI. Измерение параметров напряжения и тока

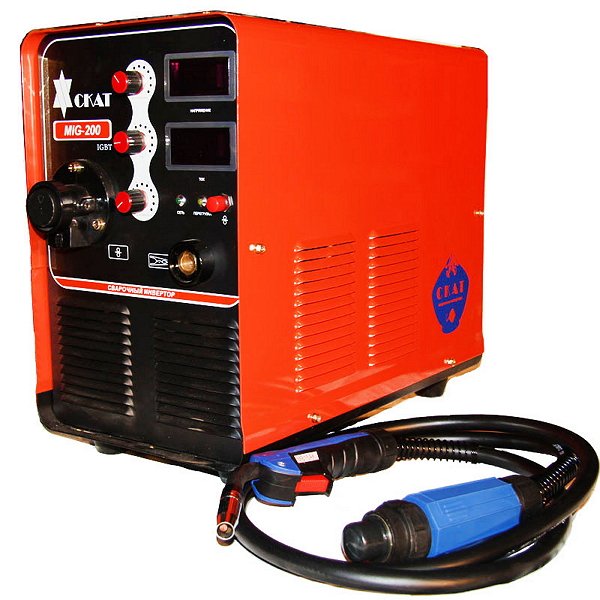

Источники питания для дуговой сварки – полуавтомат

Принцип работы полуавтомата основан на том, что источники питания для сварочной дуги передают сварочный ток непосредственно в горелку. Проволока подается непрерывно с помощью специального механизма. Это создает электрическую дугу, а с использованием флюса, газа или порошковой проволоки формируется защитное облако.

Преимущества сварочного полуавтомата:

• высокая производительность;
• возможность полной автоматизации и механизации процесса сварки;
• небольшая зона термического воздействия;
• возможность сварки в различных положениях.

Недостатки сварочного полуавтомата:

• значительные размеры;
• необходимость подключения к газовому баллону;
• невозможность сварки в условиях ветра или сквозняков.

полуавтомат сварочный ВДУ 500 Урал с Уралом 3

Электрические источники питания – преимущества и недостатки

Электрические источники питания для сварки представляют собой ключевой элемент в процессе сварочных работ. Они обеспечивают необходимую мощность и стабильность тока, что критически важно для достижения качественного соединения металлов. Рассмотрим основные преимущества и недостатки таких источников питания.

Преимущества:

• Высокая эффективность: Электрические источники питания обеспечивают стабильный и контролируемый ток, что позволяет достигать высоких результатов при сварке. Это особенно важно для тонких материалов, где перегрев может привести к деформации.
• Универсальность: Они подходят для различных типов сварки, включая MIG, TIG и дуговую сварку. Это делает их идеальными для использования в различных отраслях, от автомобильной до строительной.
• Компактность: Современные электрические источники питания часто имеют компактные размеры и легкий вес, что облегчает их транспортировку и использование в ограниченных пространствах.
• Автоматизация процессов: Многие модели оснащены цифровыми дисплеями и функциями автоматической настройки, что упрощает процесс сварки и снижает вероятность ошибок оператора.
• Экономия энергии: Современные источники питания имеют высокую энергоэффективность, что позволяет снизить затраты на электроэнергию в процессе работы.

Недостатки:

• Зависимость от электросети: Электрические источники питания требуют наличия стабильного источника электроэнергии, что может быть проблемой в удаленных или полевых условиях.
• Чувствительность к условиям эксплуатации: Влажность, пыль и другие неблагоприятные факторы могут негативно сказаться на работе электрических источников, что требует дополнительных мер по защите оборудования.
• Стоимость: Высококачественные электрические источники питания могут иметь значительную стоимость, что может стать препятствием для небольших предприятий или индивидуальных мастеров.
• Необходимость в обучении: Для эффективного использования электрических источников питания требуется определенный уровень знаний и навыков, что может потребовать времени и ресурсов на обучение.

Таким образом, электрические источники питания для сварки обладают как значительными преимуществами, так и определенными недостатками. Выбор подходящего оборудования зависит от конкретных условий работы, типа сварки и требований к качеству соединений.

Сравнение источников питания для различных типов сварки

Выбор источника питания для сварки является одним из ключевых аспектов, определяющих качество и эффективность сварочных работ. Существует несколько основных типов сварки, каждый из которых требует специфического источника питания. Рассмотрим подробнее, какие источники питания подходят для различных методов сварки.

1. Дугавая сварка (MMA)

Для дуговой сварки, также известной как ручная дуговая сварка (MMA), используются трансформаторы и инверторы. Трансформаторы обеспечивают стабильный ток и подходят для работы с различными типами электродов. Однако инверторы становятся все более популярными благодаря своей компактности, легкости и возможности регулировки тока. Они обеспечивают более стабильный дуговой процесс и позволяют работать с более тонкими материалами.

2. Сварка в среде защитного газа (MIG/MAG)

Для MIG/MAG сварки необходимы источники питания, которые могут обеспечивать постоянный ток и поддерживать стабильный уровень напряжения. В этом случае чаще всего используются инверторные сварочные аппараты, которые позволяют точно настраивать параметры сварки. Они также могут быть оснащены функциями автоматической настройки, что значительно упрощает процесс сварки для новичков.

3. TIG-сварка

TIG-сварка требует источников питания, способных обеспечивать постоянный ток с высокой стабильностью. Для этого идеально подходят инверторные аппараты, которые могут работать как в режиме постоянного, так и переменного тока. Это позволяет использовать TIG-сварку для различных материалов, включая алюминий и нержавеющую сталь. Важно отметить, что для TIG-сварки также необходима система подачи защитного газа, что требует дополнительных затрат на оборудование.

4. Плазменная резка

Для плазменной резки используются источники питания, которые могут обеспечивать высокие значения тока и напряжения. Эти аппараты обычно работают на основе инверторной технологии, что позволяет достигать высокой эффективности и качества реза. Плазменные резаки могут работать как от сети, так и от генераторов, что делает их универсальными для использования в различных условиях.

5. Сварка точками и сопротивлением

Для сварки точками и сопротивлением используются специальные источники питания, которые могут обеспечивать короткие, но мощные импульсы тока. Эти аппараты часто имеют встроенные системы управления, позволяющие точно настраивать параметры сварки в зависимости от толщины и типа материала. Такие источники питания могут быть как трансформаторными, так и инверторными, в зависимости от требований к производительности.

В заключение, выбор источника питания для сварки зависит от конкретного метода сварки, используемого материала и условий работы. Инверторные аппараты становятся все более популярными благодаря своей универсальности и возможности точной настройки, однако традиционные трансформаторы все еще находят свое применение в определенных областях. При выборе источника питания важно учитывать не только технические характеристики, но и удобство использования, а также доступность запчастей и сервисного обслуживания.

Будущее источников питания для сварки – инновации и тенденции

С развитием технологий сварки, источники питания становятся все более сложными и многофункциональными. Современные сварочные аппараты не только обеспечивают стабильный ток, но и интегрируют в себя множество функций, которые делают процесс сварки более эффективным и безопасным. Одной из ключевых тенденций является переход на инверторные технологии, которые позволяют значительно уменьшить размеры и вес оборудования, сохраняя при этом высокую производительность.

Инверторные источники питания используют полупроводниковые технологии для преобразования переменного тока в постоянный, что обеспечивает более точное управление сварочным процессом. Это позволяет сварщику настраивать параметры в зависимости от типа материала и толщины, что особенно важно при работе с различными сплавами и покрытиями. Кроме того, инверторные аппараты обладают высокой эффективностью, что снижает потребление электроэнергии и уменьшает затраты на эксплуатацию.

Еще одной важной тенденцией является внедрение цифровых технологий в сварочные аппараты. Современные источники питания оснащаются микропроцессорами, которые позволяют автоматизировать настройку параметров сварки, а также обеспечивают возможность диагностики и мониторинга состояния оборудования. Это значительно упрощает работу сварщика, так как он может сосредоточиться на самом процессе, а не на постоянной регулировке параметров.

Кроме того, многие производители начинают внедрять системы дистанционного управления и мониторинга, что позволяет контролировать процесс сварки в реальном времени. Это особенно актуально для крупных производств, где требуется высокая степень автоматизации и контроля качества. С помощью мобильных приложений и облачных технологий сварщики могут получать данные о процессе сварки, а также вносить изменения в настройки аппарата, находясь на расстоянии.

Не стоит забывать и о важности экологических аспектов. Современные источники питания для сварки разрабатываются с учетом требований по снижению выбросов и энергопотребления. Использование новых материалов и технологий позволяет создавать более экологически чистые аппараты, что становится важным фактором для многих компаний, стремящихся к устойчивому развитию.

В заключение, будущее источников питания для сварки обещает быть ярким и многообещающим. Инновации в области технологий, автоматизации и экологии открывают новые горизонты для сварочной отрасли, делая ее более эффективной, безопасной и устойчивой. С каждым годом мы можем ожидать появления все более совершенных решений, которые будут отвечать требованиям современного производства и обеспечивать высокое качество сварочных работ.
