Измерительный щуп – это незаменимый инструмент для специалистов, работающих с различными параметрами, такими как электрические характеристики, температура и механические размеры. В данной статье мы подробно рассмотрим, как использование измерительного щупа упрощает процесс снятия показаний, повышает точность измерений и ускоряет рабочие процессы на станках и в электротехнических системах. Мы также представим видео, в котором наглядно продемонстрируем преимущества этого инструмента в действии, что поможет вам лучше понять его важность и полезность в профессиональной деятельности.

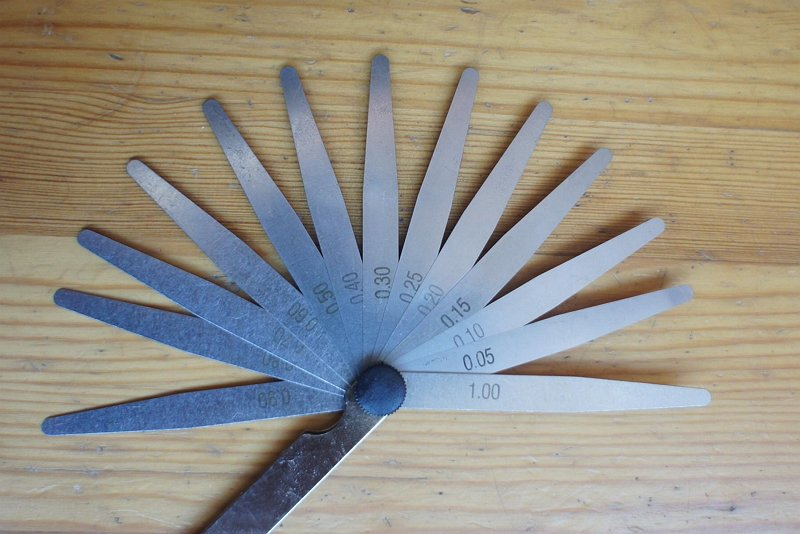

Щуп для измерения зазоров – с чего все начиналось?

Щуп для измерения зазоров занимает ключевую позицию в производстве деталей, а также в процессе фрезерных и токарных работ. В условиях массового поточного производства невозможно проверять каждую деталь вручную, а визуальная оценка часто оказывается неэффективной. Поэтому важно, чтобы станки минимизировали количество бракованных изделий. Ручная настройка положения токарных и фрезерных головок всегда была трудоемкой задачей, и ее часто игнорировали, что недопустимо в эпоху высоких технологий. Именно поэтому щупы стали незаменимыми помощниками в этом процессе.

Что такое щуп? Это пластинки определенной толщины, сертифицированные заводом-изготовителем. Перед фиксацией деталей в станке или установкой зазора необходимо проверить этот параметр с помощью таких пластинок. Они продаются в наборах, где первая и последняя пластинки имеют крайние размеры, определяющие класс точности всего набора, а промежуточные пластинки увеличиваются в толщине с заданным шагом относительно первой. Зазор или положение детали определяется простым прикладыванием щупа.

Выбор набора щупов зависит от типа и точности выполняемых работ. Обычно самые точные щупы имеют толщину 0,02 мм, а максимальный размер самой толстой пластинки составляет около 1 см. Несмотря на свою простоту, щупы бывают разных видов. Некоторые из них могут быть изготовлены так, что замеры возможны только в одном направлении. Эти щупы называются монощупами и предназначены для фрезерных замеров, где доступ к станку и детали может быть затруднен. В отличие от них, универсальные щупы способны измерять параметры с обеих сторон и подходят как для фрезеровщиков, так и для токарных обработок.

https://youtube.com/watch?v=TadWr6qH5ks

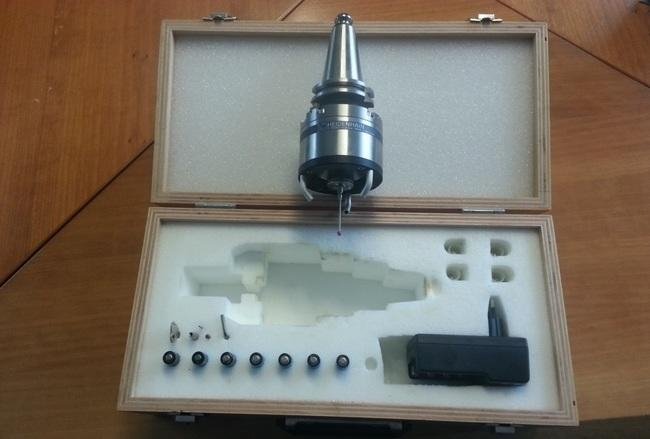

Щуп измерительный – 3D поколение качества

Удобные пластинки значительно упростили процесс, но все еще требовали времени для настройки станков. Это был своего рода подбор, хотя и менее сложный, чем раньше, когда использовались примитивные инструменты и алгебраические расчеты. Тем не менее, время на выбор нужного размера оставалось актуальным. С модернизацией производства пластинчатые щупы постепенно уходят в прошлое. Сегодня доступны современные инструменты, которые позволяют проводить замеры за считанные секунды и сразу показывают, в какую сторону нужно подрегулировать винты. Это значительно сокращает время проверки, позволяя выполнять её чаще, не останавливая работу цеха, за исключением случаев ремонта или регулировки станков.

Производственный процесс становится более эффективным, а количество бракованных партий снижается. Ранее, если станок сбивался на несколько миллиметров, он мог начать производить брак, который не всегда удавалось заметить сразу. Поскольку линии автоматизированы, процент брака мог быть высоким. С новыми щупами проверку и наладку можно проводить практически перед каждой сменой, что минимизирует вероятность сбоя. Итак, что же это за удивительный прибор? Он называется 3D-щуп, и достаточно одного прикосновения его головки, чтобы определить, в порядке ли ваша деталь или станок. Для выявления брака щуп проводят по предполагаемому проблемному участку, а для измерения зазора просто прикладывают его.

По своей конструкции это корпус с индикацией и усиком, который выходит из него. На конце уса расположена головка, снимающая показания. При создании такого прибора его функционал значительно расширили! Корпус щупа очень компактный, что позволяет удобно работать даже в ограниченных пространствах. Модификация Zero Master является самой маленькой, при этом точность измерений достигает 0,001 мм. Обычно такие щупы комплектуются несколькими насадками, которые различаются диаметром шарика на конце и длиной стержня.

В большинстве моделей используется аналоговый циферблат, но есть и варианты с цифровой индикацией, что повышает надежность измерений, ведь не всегда удается точно считывать показания со стрелочного табло.

Основные функции щупов включают как традиционные, например, калибровку положения шпинделя на станках, так и новые возможности. К новым функциям относятся установка нулевых точек, определение эксцентричности отверстий, вычисление длины и глубины, а также выявление кривизны поверхностей, то есть проверка их прямоты и ровности. Эти приборы способны точно выставить заготовки или зажимные устройства, выполняя все работы быстро и без необходимости в сложных алгебраических расчетах, которые ранее требовались при использовании микрометров, измерительных линейок и других инструментов. Одним из ведущих производителей нового поколения таких щупов является компания Heidenhain.

Измерительный щуп TL175 TwistGuard

Интересные факты

Вот несколько интересных фактов о измерительных щупах и их роли в упрощении работы:

1. Точность и скорость измерений: Измерительные щупы позволяют быстро и точно получать данные о размерах и формах объектов. Это особенно важно в производственных и научных сферах, где даже небольшие отклонения могут привести к серьезным последствиям. Использование щупов значительно сокращает время на измерения по сравнению с традиционными методами.

2. Автоматизация процессов: Современные измерительные щупы могут быть интегрированы в автоматизированные системы контроля качества. Это позволяет не только ускорить процесс измерений, но и минимизировать человеческий фактор, что повышает надежность и точность получаемых данных.

3. Универсальность применения: Измерительные щупы используются в самых различных отраслях – от машиностроения и автомобилестроения до медицины и электроники. Их возможность измерять как внутренние, так и внешние размеры делает их незаменимыми инструментами для инженеров и техников, упрощая процесс проектирования и производства.

Щуп для измерения температуры и электрощуп

Измерения играют важную роль в нашей повседневной жизни, особенно в электропроводке и электронике. Для этих целей существует множество приборов. Щуп можно рассматривать как связующее звено между измеряемым объектом и измерительными устройствами. Проще говоря, щуп — это провод, который соединяет прибор с величиной, которую нужно измерить. Это тот самый наконечник, напоминающий карандаш, который прикладывается к объекту.

Щупы, как правило, выходят из строя быстрее, чем сами измерительные приборы, поэтому их часто приходится приобретать отдельно. В магазинах радиотехники представлен широкий ассортимент, но он не всегда удовлетворяет наши потребности. Несмотря на разнообразие форм и размеров этих «электро-карандашей», их наконечники зачастую бывают грубыми и толстыми, что затрудняет работу с миниатюрными деталями. В таких случаях многие опытные электрики предпочитают изготавливать щупы самостоятельно, подстраивая их под свои нужды.

Кроме щупов для электрических измерений, существует еще одна область, где требуется прибор с миниатюрным наконечником для быстрого измерения температуры — температурные обследования. Иногда нет возможности или времени держать термометр в среде, где нужно измерить температуру, и не всегда термометры способны охватывать весь диапазон температур, с которыми мы можем столкнуться. В таких ситуациях на помощь приходит температурный щуп. Это компактный и аккуратный прибор, для получения показаний которого достаточно прикоснуться его головкой к исследуемой поверхности.

Все такие щупы (как температурные, так и электрические) не требуют постоянной калибровки, так как они уже хорошо настроены на заводе, а поверка необходима крайне редко. Это обеспечивает высокую точность измерений. Они просты в использовании, способны работать в широком диапазоне температур, как отрицательных, так и положительных, а показания снимаются за считанные секунды. Это особенно полезно в ситуациях, когда долгое пребывание в зоне измерений невозможно или нет времени, например, при работе с холодильниками или теплоносителями. Такие приборы успешно применяются также в строительстве асфальто-битумных дорог и в других отраслях.

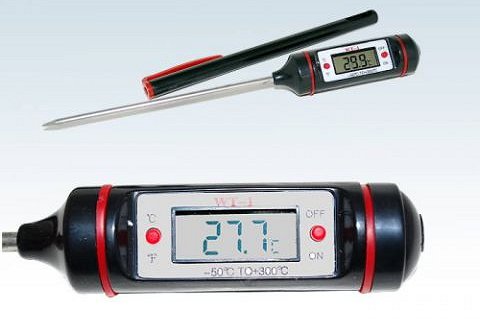

Электронный термометр со щупом цифровой

Преимущества использования измерительного щупа в различных отраслях

Измерительный щуп – это инструмент, который находит широкое применение в различных отраслях, включая машиностроение, электронику, медицину и строительство. Его основная функция заключается в точном измерении размеров, глубин, расстояний и других параметров, что делает его незаменимым в процессе проектирования, производства и контроля качества.

Одним из главных преимуществ использования измерительного щупа является высокая точность измерений. Современные модели щупов могут обеспечивать точность до микрон, что критически важно в таких областях, как микроэлектроника, где даже малейшие отклонения могут привести к серьезным последствиям. Это позволяет специалистам уверенно работать с деталями и компонентами, требующими строгого соблюдения размеров.

Кроме того, измерительные щупы значительно упрощают процесс контроля качества. В производственных условиях они позволяют быстро и эффективно проверять соответствие изделий заданным параметрам. Это особенно актуально в массовом производстве, где необходимо проводить регулярные проверки на каждом этапе. Использование щупов помогает сократить время на измерения и снизить вероятность человеческой ошибки, что в свою очередь повышает общую эффективность производства.

Измерительные щупы также отличаются своей универсальностью. Они могут быть использованы для измерения различных материалов, включая металлы, пластики и композиты. Это делает их идеальными для многоотраслевого применения. Например, в медицине щупы используются для измерения глубины раны или других анатомических структур, что позволяет врачам принимать более обоснованные решения в процессе диагностики и лечения.

Еще одним важным аспектом является возможность интеграции измерительных щупов с современными цифровыми технологиями. Многие модели оснащены цифровыми дисплеями и могут передавать данные на компьютеры или мобильные устройства. Это позволяет не только автоматизировать процесс измерений, но и сохранять результаты для дальнейшего анализа, что особенно полезно в научных исследованиях и разработках.

Наконец, использование измерительных щупов способствует повышению безопасности на производстве. Точные измерения помогают избежать ошибок, которые могут привести к авариям или поломкам оборудования. Это особенно важно в таких отраслях, как строительство и машиностроение, где безопасность работников и качество конечного продукта имеют первостепенное значение.

Таким образом, измерительный щуп является важным инструментом, который значительно упрощает работу специалистов в различных отраслях, обеспечивая высокую точность, универсальность и безопасность процессов измерения и контроля качества.

Как выбрать подходящий измерительный щуп для своих нужд

Выбор подходящего измерительного щупа является важным этапом для достижения точности и эффективности в различных измерительных задачах. Существует множество факторов, которые следует учитывать при выборе щупа, чтобы он соответствовал конкретным требованиям и условиям работы.

1. Тип измерений: Прежде всего, необходимо определить, какие именно измерения вы собираетесь проводить. Существуют щупы для измерения температуры, давления, влажности, длины и других параметров. Например, термопары и термометры используются для измерения температуры, в то время как манометры предназначены для измерения давления. Убедитесь, что выбранный щуп подходит для ваших конкретных нужд.

2. Диапазон измерений: Каждый щуп имеет свой диапазон измерений, который необходимо учитывать. Например, если вам нужно измерить очень высокие или низкие температуры, убедитесь, что щуп способен работать в этих условиях. Изучите технические характеристики устройства, чтобы убедиться, что его диапазон соответствует вашим требованиям.

3. Точность и разрешение: Точность измерений – это критически важный аспект, особенно в научных и промышленных приложениях. Обратите внимание на спецификации щупа, чтобы узнать его точность и разрешение. Высокая точность может быть необходима в лабораторных условиях, в то время как в менее критичных ситуациях можно обойтись менее точными инструментами.

4. Материал и конструкция: Материалы, из которых изготовлен щуп, также играют важную роль. Например, если вы планируете использовать щуп в агрессивной среде, такой как химическая лаборатория, убедитесь, что он изготовлен из коррозионно-стойких материалов. Кроме того, конструкция щупа должна быть удобной для использования и соответствовать условиям работы.

5. Дополнительные функции: Некоторые щупы могут иметь дополнительные функции, такие как возможность подключения к компьютеру для передачи данных, встроенные датчики или возможность калибровки. Эти функции могут значительно упростить работу и повысить эффективность измерений. Рассмотрите, какие дополнительные возможности могут быть полезны для ваших задач.

6. Бюджет: Наконец, не забудьте учесть свой бюджет. Измерительные щупы могут варьироваться по цене в зависимости от их типа, точности и дополнительных функций. Определите, сколько вы готовы потратить, и ищите варианты, которые соответствуют вашему бюджету, не жертвуя качеством и точностью.

В заключение, выбор подходящего измерительного щупа требует внимательного анализа ваших потребностей и условий работы. Учитывая все вышеперечисленные факторы, вы сможете сделать обоснованный выбор, который упростит вашу работу и повысит точность измерений.

Советы по уходу и эксплуатации измерительного щупа

Измерительный щуп – это незаменимый инструмент в арсенале любого специалиста, работающего с электроникой, механикой или другими областями, где требуется точное измерение. Чтобы обеспечить долговечность и точность работы щупа, необходимо следовать нескольким простым, но важным рекомендациям по уходу и эксплуатации.

1. Регулярная проверка состояния щупа: Перед каждым использованием важно осмотреть щуп на наличие повреждений, таких как трещины, износ или коррозия. Если вы заметили какие-либо дефекты, лучше заменить щуп, чтобы избежать ошибок в измерениях.

2. Чистка наконечников: Наконечники щупов должны быть чистыми и свободными от загрязнений. Для этого можно использовать мягкую ткань или специальные чистящие средства, предназначенные для электроники. Избегайте использования абразивных материалов, которые могут повредить поверхность наконечников.

3. Правильное хранение: Храните измерительные щупы в специальном футляре или на подставке, чтобы предотвратить механические повреждения. Избегайте хранения щупов в местах с высокой влажностью или температурными перепадами, так как это может привести к коррозии и ухудшению характеристик инструмента.

4. Использование по назначению: Каждый тип щупа предназначен для определенных задач. Используйте щупы в соответствии с их характеристиками и назначением, чтобы избежать повреждений и обеспечить точность измерений. Например, не стоит использовать щупы для высоковольтных измерений в низковольтных цепях и наоборот.

5. Избегайте перегрузок: Не превышайте допустимые значения тока и напряжения, указанные в спецификациях щупа. Перегрузка может привести к выходу инструмента из строя и даже к опасным ситуациям, таким как короткое замыкание или поражение электрическим током.

6. Регулярная калибровка: Для обеспечения точности измерений рекомендуется периодически проводить калибровку щупов. Это особенно важно в профессиональной среде, где точность измерений критически важна. Калибровку можно проводить самостоятельно или обратиться в специализированные сервисные центры.

7. Обучение и практика: Убедитесь, что вы знаете, как правильно использовать измерительный щуп. Пройдите обучение или ознакомьтесь с инструкцией по эксплуатации, чтобы избежать ошибок при работе с инструментом. Практика поможет вам быстрее и точнее выполнять измерения.

Следуя этим простым советам, вы сможете значительно продлить срок службы вашего измерительного щупа и обеспечить его надежную работу в любых условиях. Правильный уход и эксплуатация инструмента не только повысят его эффективность, но и помогут избежать неприятных ситуаций, связанных с неправильными измерениями.
