В данной статье мы подробно рассмотрим, как правильно пользоваться нивелиром, чтобы обеспечить максимальную точность измерений при выполнении строительных и геодезических работ. Нивелир является незаменимым инструментом для определения высотных отметок и создания ровных поверхностей, и знание его правильного использования поможет избежать ошибок и повысить качество выполняемых задач. Мы также представим видео-методику, которая наглядно продемонстрирует процесс работы с оптическим нивелиром и рейкой, что сделает обучение более доступным и понятным.

Методы нивелирования на местности

Нивелиры — это инструменты, предназначенные для определения и фиксации точного положения объектов по высоте. Они могут использоваться для измерения любых точек и участков поверхности земли, а не только заранее установленных ориентиров.

Основная задача нивелирования — измерение разницы высот между отметками (уровнями) будущего строения. Точность таких измерений напрямую влияет на качество строительства. Например, от установленного «нулевого» уровня первого этажа зависит глубина фундамента, отвод грунтовых вод, проектирование дренажной системы, выбор утепления отмостки и многое другое.

Существует несколько методик нивелирования:

• Гидростатический метод, основанный на принципе равного уровня жидкости в соединенных сосудах. Этот метод отличается высокой точностью и позволяет проводить измерения даже при отсутствии прямой видимости между точками. Однако он требует прокладки и заполнения жидкостью длинных шлангов и трубок, что может быть неудобно;
• Барометрический метод используется при проектировании и разметке крупных архитектурных объектов. Он требует наличия высококачественных барометров и специализированных программ. В частном строительстве барометрические измерения не применяются;
• Тригонометрические измерения с использованием поворотного теодолита удобны тем, что не требуют помощи с дополнительными рейками. Измерения проводятся как по горизонтальным, так и по вертикальным углам, однако освоить этот инструмент сложнее, чем обычный нивелир, и его стоимость значительно выше;
• Геометрические измерения углов возвышения с помощью стандартных нивелиров выполняются только в одной плоскости и требуют установки вспомогательных отметок (реек), их перемещения и ведения записей в журнале измерений.

Простота и надежность измерений с помощью обычного нивелира, а также его отличная совместимость с потребностями частного и жилищного строительства делают его наиболее популярным инструментом при проектировании и планировании различных работ — от заливки фундамента до проверки точности двускатной кровли.

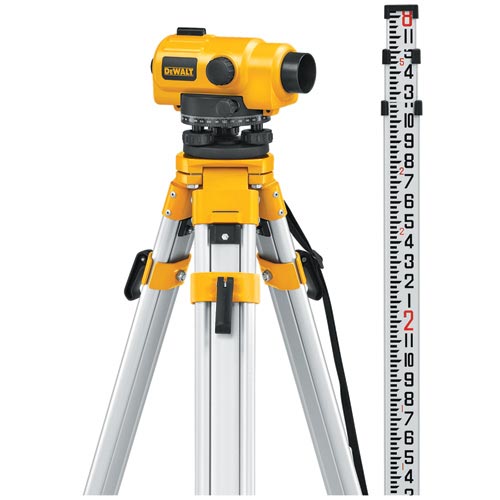

На фото: как пользоваться нивелиром, nationalconstruction.ru; Фото оптического нивелира VEGA L24, geooptic.ru; На фото: нивелир оптический Leica с рейкой, bizator.ru; Фото: как работать с нивелиром, lepont.fr; На фото: оптический нивелир Bosch, catalogue.technoportal.ua

Нивелир Н-3. Начало работы

Типовое устройство и классификация современных нивелиров

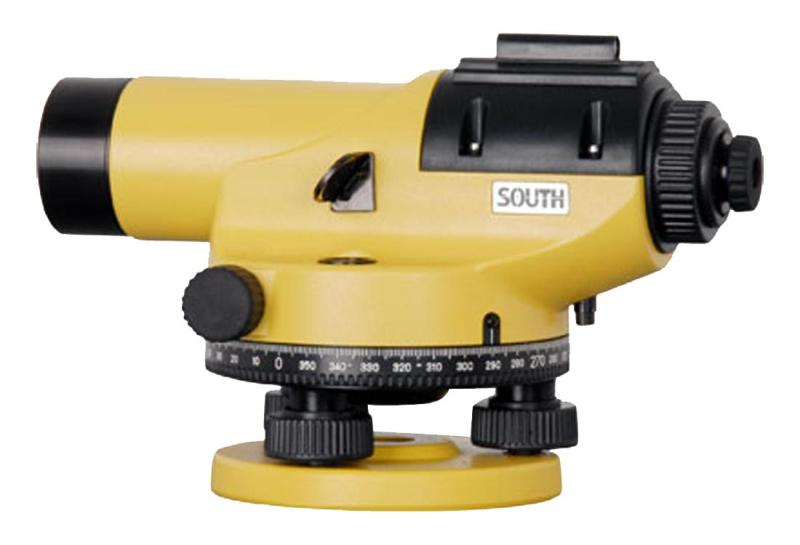

Конструктивное устройство нивелира достаточно простое. На устойчивом треножнике размещен оптико-механический блок с интегрированной системой линз. Этот блок обеспечивает идеальную горизонтальность визирного луча с минимальными отклонениями. Линзы могут формировать как прямое, так и перевернутое изображение. Если изображение обратное, измерительные рейки также нужно установить в перевернутом виде на местности.

В верхней части корпуса каждого нивелира находятся датчики уровня. Надежная установка прибора на местности — залог качества всех последующих измерений. Опытный оператор сверяется с показаниями этих датчиков и при необходимости корректирует их с помощью рукояток наклона оптико-механического узла. Это позволяет своевременно обнаружить отклонение прибора от правильного положения и избежать повторных измерений.

Перед использованием нивелира и рейки важно рассмотреть основные типы приборов для геометрических измерений высоты. Наиболее простыми и доступными являются нивелиры с цилиндрическими уровнями (один или несколько), которые располагаются на трубе-визире. Существенно дороже, но более точные приборы имеют автоматическую компенсацию ошибок установки, что делает их удобными для работы на сложных грунтах, таких как щебень или песок. Нивелиры с электронной системой измерения применяются в профессиональном проектировании крупных объектов и требуют более сложной настройки и эксплуатации.

По классу измерительной точности нивелиры делятся на три категории:

• Технические приборы, обозначенные как Н-10, Н-12 и т.д.;
• Точные приборы, маркированные от Н-3 до Н-9;
• Особо точные приборы, с маркировкой от Н-05 до Н-2.5.

Цифры в названии указывают на среднюю погрешность измерений в миллиметрах на километр. Таким образом, даже технический нивелир демонстрирует отклонение около 1 см на 1 километр расстояния до объекта, что более чем достаточно для точного проектирования и грамотного планирования большинства строительных работ.

Основы нивелирования. Часть 1.

Интересные факты

Вот несколько интересных фактов о том, как пользоваться нивелиром с гарантией точности измерений:

1. Калибровка нивелира: Перед началом работы с нивелиром важно провести его калибровку. Это позволяет устранить возможные погрешности и гарантирует точность измерений. Для этого необходимо установить нивелир на ровной поверхности и отрегулировать его так, чтобы пузырь в уровне находился точно по центру.

2. Использование штатива: Для повышения точности измерений рекомендуется использовать штатив. Он обеспечивает стабильность нивелира и минимизирует влияние внешних факторов, таких как ветер или вибрации. Правильная установка нивелира на штатив также помогает избежать ошибок при измерениях.

3. Метод «двух точек»: Для повышения точности можно использовать метод «двух точек». Сначала измерьте высоту от нивелира до первой контрольной точки, затем переместите нивелир к другой контрольной точке и снова проведите измерение. Сравнив результаты, можно выявить возможные ошибки и скорректировать их, что обеспечит более точные данные.

Как пользоваться нивелиром – пошаговая инструкция для начинающих

Практическое использование обычного нивелира включает следующие шаги измерительных операций:

Как пользоваться нивелиром — пошаговая схема

Шаг 1: Установка штатива

Сначала ослабьте крепежные винты на всех трех ножках штатива. Затем выдвиньте каждую опору на нужную длину, так как нивелир часто устанавливают на неровной поверхности. После этого установите верхнюю часть штатива в горизонтальное положение и затяните фиксирующие винты на всех трех опорах. Большинство приборов оснащено плавными корректирующими механизмами на каждой «штативной ноге», что позволяет точно настроить горизонтальность верхней площадки.

Шаг 2: Монтаж нивелира

Нивелирная труба устанавливается на штатив с помощью крепежных винтов. Затем необходимо работать с датчиками уровня. Вращая регулировочные винты, нужно добиться точного центрального положения пузырьковых уровней относительно нанесенных линий. Для удобства сначала настраивают один уровень, не обращая внимания на другой. Затем настраивают второй уровень, контролируя положение первого и наблюдая за его изменениями. Постепенно настраивая прибор, можно добиться идеальной горизонтальности на монтажной площадке.

Шаг 3: Фокусировка оптико-механического узла

Перед началом работы с оптическим нивелиром необходимо отрегулировать окуляр зрительной трубы в соответствии с индивидуальным зрением оператора. Острота зрения может варьироваться у разных людей, даже если они не используют очки. Процесс фокусировки стандартного нивелира выполняется следующим образом: прибор наводят на хорошо освещенный и крупный объект, затем настраивают его до тех пор, пока ниточная сетка не станет максимально четкой. После этого процедуру повторяют на рейках, расположенных в менее освещенных местах. Эксперименты по настройке фокусировки на объектах с различной яркостью помогут в дальнейшем при выполнении измерений.

Шаг 4: Измеряем и фиксируем наблюдения

После установки прибора в горизонтальное положение, его выравнивания и фокусировки можно приступать к инженерным измерениям. Устанавливаются две рейки: одна спереди, другая сзади прибора. Передняя рейка отображает высоту, которую мы измеряем, а задняя предназначена для градуировки значений. Сначала наводим нивелир на черную сторону задней рейки и фиксируем значение по среднему и дальномерному штриху. Затем фокусируемся на передней (основной) рейке и записываем среднее значение по ее красной стороне. Этот метод называется нивелирование по средней линии и отличается высокой точностью и удобством при многократных измерениях.

Основы нивелирования. Часть 2.

Проверка уровня и калибровка нивелира

Перед началом работы с нивелиром крайне важно убедиться в его правильной настройке и точности измерений. Проверка уровня и калибровка нивелира — это ключевые этапы, которые помогут избежать ошибок и обеспечить высокую точность в процессе измерений.

Первым шагом в проверке уровня является установка нивелира на устойчивую поверхность. Это может быть специальный штатив или любая другая ровная поверхность. Убедитесь, что нивелир установлен горизонтально, используя встроенный уровень. Если уровень не совпадает с нулевой отметкой, необходимо отрегулировать ножки нивелира, чтобы добиться точного горизонтального положения.

После установки нивелира следует провести его калибровку. Для этого необходимо использовать специальный калибровочный инструмент или уровень. Поместите нивелир на калибровочную поверхность и проверьте, совпадают ли показания. Если есть расхождения, откройте доступ к регулировочным винтам и аккуратно отрегулируйте их, пока показания не станут точными.

Важно помнить, что калибровка должна проводиться не только перед началом работы, но и в процессе использования нивелира, особенно если он подвергался механическим воздействиям или перемещениям. Регулярная проверка уровня и калибровка помогут поддерживать точность измерений на высоком уровне.

Кроме того, рекомендуется периодически проверять нивелир на точность с использованием эталонных измерительных приборов. Это позволит выявить возможные отклонения и своевременно их устранить. В случае обнаружения серьезных несоответствий, возможно, потребуется обратиться в сервисный центр для профессиональной калибровки и ремонта устройства.

Следуя этим рекомендациям, вы сможете обеспечить надежность и точность измерений с помощью нивелира, что в свою очередь, положительно скажется на качестве выполняемых работ.

Советы по выбору места для измерений

Правильный выбор места для измерений с использованием нивелира является ключевым фактором, который влияет на точность получаемых результатов. Ниже представлены основные рекомендации, которые помогут вам выбрать оптимальное место для проведения нивелирования.

1. Устойчивое основание

Выбирайте место с твердым и устойчивым основанием. Избегайте участков с рыхлым грунтом, песком или другими нестабильными материалами, которые могут привести к оседанию нивелира и, как следствие, к ошибкам в измерениях. Лучше всего подойдут бетонные или асфальтированные поверхности.

2. Минимизация влияния ветра

При установке нивелира старайтесь выбирать места, защищенные от сильного ветра. Ветер может вызвать колебания инструмента, что негативно скажется на точности измерений. Если вы работаете на открытом пространстве, постарайтесь найти укрытие или используйте специальные защитные экраны.

3. Удаленность от источников вибрации

Избегайте установки нивелира вблизи источников вибрации, таких как дороги с интенсивным движением, строительные площадки или другие механизмы. Вибрации могут привести к смещению нивелира и искажению результатов измерений.

4. Хорошая видимость

Убедитесь, что у вас есть хорошая видимость на все точки, которые вы собираетесь измерять. Это позволит вам точно нацелить нивелир и избежать ошибок, связанных с неправильным выравниванием. Если необходимо, используйте дополнительные маркеры или реперы для улучшения видимости.

5. Учет высоты установки

При выборе места для установки нивелира учитывайте высоту, на которой вы будете его размещать. Чем выше уровень установки, тем больше вероятность возникновения ошибок из-за кривизны земли и атмосферных условий. Оптимально устанавливать нивелир на уровне глаз или чуть выше.

6. Избегание отражающих поверхностей

Старайтесь не устанавливать нивелир вблизи отражающих поверхностей, таких как стеклянные здания или водоемы. Отражения могут исказить показания и привести к ошибкам в измерениях. Если это невозможно, учитывайте возможные искажения при интерпретации результатов.

7. Учет погодных условий

Погодные условия также могут оказывать влияние на точность измерений. Избегайте работы в условиях сильного дождя, тумана или снега, так как это может затруднить видимость и повлиять на стабильность нивелира. Оптимальные условия для работы — это ясная погода с минимальным количеством облаков.

Следуя этим рекомендациям, вы сможете выбрать наиболее подходящее место для проведения измерений с нивелиром, что в свою очередь обеспечит высокую точность и надежность полученных данных.

Обработка и анализ полученных данных

После того как вы завершили процесс нивелирования и получили необходимые измерения, следующим шагом является обработка и анализ полученных данных. Этот этап критически важен для обеспечения точности и надежности ваших результатов. Рассмотрим подробнее, как правильно обрабатывать и анализировать данные, полученные с помощью нивелира.

1. Запись данных

Первым делом необходимо аккуратно записать все полученные измерения. Это может быть сделано в специальном журнале или с использованием программного обеспечения для обработки данных. Важно фиксировать не только сами значения, но и условия, при которых проводились измерения, такие как дата, время, погодные условия и местоположение. Это поможет в дальнейшем анализе и позволит выявить возможные источники ошибок.

2. Проверка на ошибки

Перед тем как приступить к анализу, важно проверить данные на наличие ошибок. Это может включать в себя:

• Сравнение полученных значений с предыдущими измерениями или эталонными данными.
• Проверка на наличие аномалий, которые могут указывать на ошибки в процессе нивелирования.
• Использование статистических методов для выявления выбросов и неточностей.

3. Обработка данных

После проверки данных следует их обработка. Это может включать в себя:

• Вычисление средних значений и стандартных отклонений для получения более точной оценки измерений.
• Корректировку данных с учетом возможных систематических ошибок, таких как кривизна Земли или рефракция.
• Построение графиков и диаграмм для визуализации полученных результатов, что может помочь в выявлении закономерностей и трендов.

4. Анализ результатов

На этом этапе необходимо провести детальный анализ обработанных данных. Важно учитывать:

• Сравнение полученных результатов с проектными значениями или нормативами.
• Оценка влияния различных факторов на результаты измерений, таких как качество оборудования, условия окружающей среды и человеческий фактор.
• Формулирование выводов и рекомендаций на основе проведенного анализа, что может включать в себя предложения по улучшению процесса нивелирования в будущем.

5. Документация

Заключительным этапом является составление отчетов и документации на основе проведенного анализа. Это может включать в себя:

• Создание подробного отчета о проведенных измерениях, включая все этапы процесса, полученные данные и выводы.
• Подготовку презентаций для представления результатов заинтересованным сторонам.
• Хранение всех данных и отчетов в удобном формате для последующего использования и анализа.

Обработка и анализ данных, полученных с помощью нивелира, требует внимательности и тщательности. Следуя описанным шагам, вы сможете обеспечить высокую точность и надежность ваших измерений, что является ключевым аспектом в любой геодезической работе.
