Твердомер Бринелля – это один из наиболее распространенных методов измерения твердости материалов, который позволяет получить точные и надежные результаты благодаря простоте и универсальности своего применения. В данной статье мы подробно рассмотрим принцип работы этого прибора, его преимущества и области применения, а также предложим видео, в котором наглядно демонстрируется процесс измерения. Понимание работы твердомера Бринелля поможет специалистам в различных отраслях выбрать правильные методы контроля качества материалов и обеспечить высокую точность в производственных процессах.

Твердомер по Бринеллю – методы измерения материалов

Твердость металла — это характеристика, отражающая его упругость, пластичность и способность противостоять деформациям или разрушениям при вдавливании в его поверхность более твердого материала. При этом механическая структура индентора не изменяется. Твердость измеряется с помощью временно приложенной нагрузки и определяется по сопротивлению вдавливанию твердого сплава. Нагрузки могут быть статическими, динамическими и кинетическими.

Индентор (от англ. indenter – вдавливать) — это наконечник устройства (тестера), используемого в универсальном твердомере по Бринеллю. Он изготавливается из более твердого материала, чем образец, подлежащий испытанию. Этот тестер предназначен для определения абсолютной твердости металла, из которого изготовлена исследуемая деталь. Обычно такие наконечники применяются в кинетическом методе испытаний, основанном на непрерывном вдавливании индентор в образец. В процессе испытаний на экране отображается вся информация, включая графические и цифровые результаты.

При испытаниях по методу Бринелля также используются статические нагрузки. В этом случае к индентору прикладывается постоянное воздействие, а время выдержки соответствует установленным стандартам. Динамический метод применяется для проверки материалов на устойчивость к разрушению при ударных нагрузках. Кинетический метод определения твердости основывается на постоянной регистрации степени вдавливания индентор с последующей записью картограммы нагрузки. В ходе испытания фиксируется глубина погружения шарика из твердого сплава.

Метод вдавливания стал более популярным. Определение твердости в рамках этого метода основывается на сопротивлении материала внедрению более прочного сплава. Научным языком это испытание демонстрирует сопротивление пластической деформации верхнего слоя металла. Универсальные твердомеры по Бринеллю предназначены для измерения твердости металлов и сплавов по одноименному методу.

Оправка с шариком для измерения твёрдости по методу Бринелля

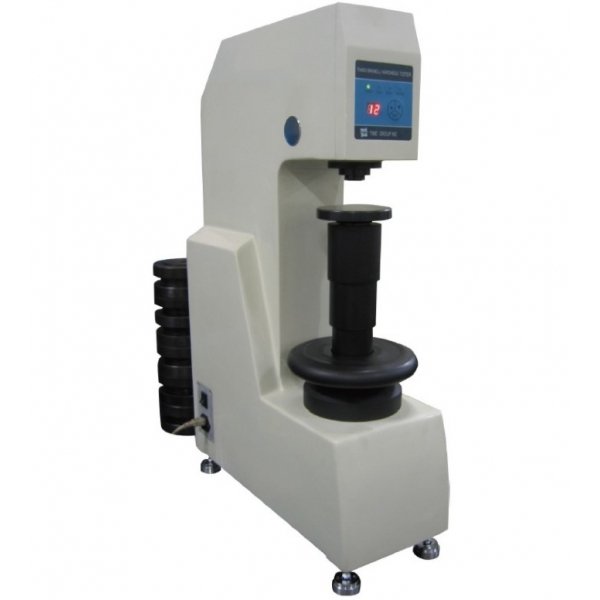

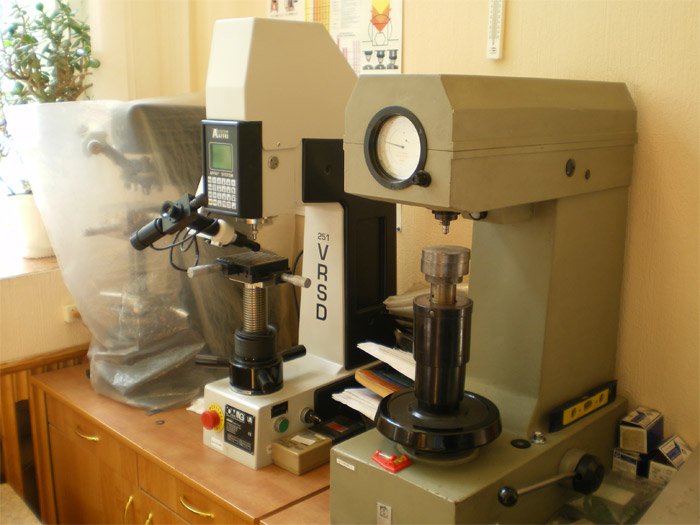

Твердомер Бринелля – комплектация и возможности

Немецкая компания КВ Pruftechnik предлагает универсальные твердомеры с широким диапазоном нагрузок. Эти устройства предназначены для автоматизированного тестирования твердости незакаленной стали, чугунных компонентов, цветных металлов и мягких сплавов. Приборы применяются в промышленной диагностике, научных исследованиях, образовательных учреждениях и в сферах, где важны надежность металлов и точность испытаний.

Твердомеры — это стационарные устройства, состоящие из пресса и измерительного блока. Принцип работы основан на статическом вдавливании наконечника в форме шара из твердого сплава в тестируемый образец. Затем измеряется диаметр оставленного отпечатка. Разные модификации приборов отличаются по нагрузкам, которые определяются по шкале Бринелля и варьируются от 250 до 3000 кг. Все модели обозначаются буквами КВ, среди которых выделяются КВ 3000, КВ 1000, КВ 750 и КВ 250.

Твердомеры оснащены автоматизированной револьверной головкой, напоминающей патрон дрели, в которую устанавливается наконечник для испытаний.

Разные модификации твердомеров имеют камеры с высоким разрешением и объективы с 10-ступенчатыми электроприводами для изменения степени увеличения изображений. Внутри прибора размещен электронный блок, который соединяется с внешним компьютером. Универсальность устройств позволяет проводить автоматические замеры твердости металлов. Увеличенные изображения фиксируются встроенной камерой и отображаются на экране.

Дисплей обеспечивает высокую точность передачи полученных изображений. Результаты испытаний отображаются на экране и сохраняются в удобном формате для дальнейшего анализа. Моторизованный столик и программное обеспечение обеспечивают полную автоматизацию процесса. Автоматизированная статистическая обработка результатов серий измерений позволяет получать средние значения, максимумы и минимумы, а также среднеквадратичные отклонения. Результаты могут быть представлены в виде графиков и гистограмм.

Приборы комплектуются встроенной цифровой камерой, цветным LCD-дисплеем, пылезащищенной клавиатурой и светодиодной подсветкой. Дополнительно можно заказать пылезащитный кожух. Если прибор используется в помещениях с температурой выше 30 °C, рекомендуется установка системы охлаждения. При частой смене режимов работы модели могут быть укомплектованы турелью объективов и инденторов. При наличии таких комплектов автоматически выбирается и устанавливается нужный индентор, а также перемещается необходимый объектив для измерений.

Стандартная комплектация твердомера по Бринеллю обычно включает сам прибор с базовым устройством, стандартную меру твердости, индентор из твердого сплава диаметром от 2,5 до 10 мм, микроскоп с 20-кратным увеличением и два плоских стола (80 мм и 120 мм). Все приборы сертифицируются в России и должны соответствовать стандартам ASTM E-10 и ISO6506.2. Производители также предлагают дополнительно к твердомеру по Бринеллю шарики из твердых сплавов диаметром от 2,5 до 10 мм, плоские столы размером 60 мм, 70 мм и 150 мм, а также дополнительные меры твердости. Время испытательной нагрузки, которое можно регулировать, составляет от 6 до 99 секунд. Приборы требуют электрического питания 220 В/110 В, 50–60 Гц, 2 А, габариты твердомера составляют 730х230х890 мм, а вес установки – 218 кг.

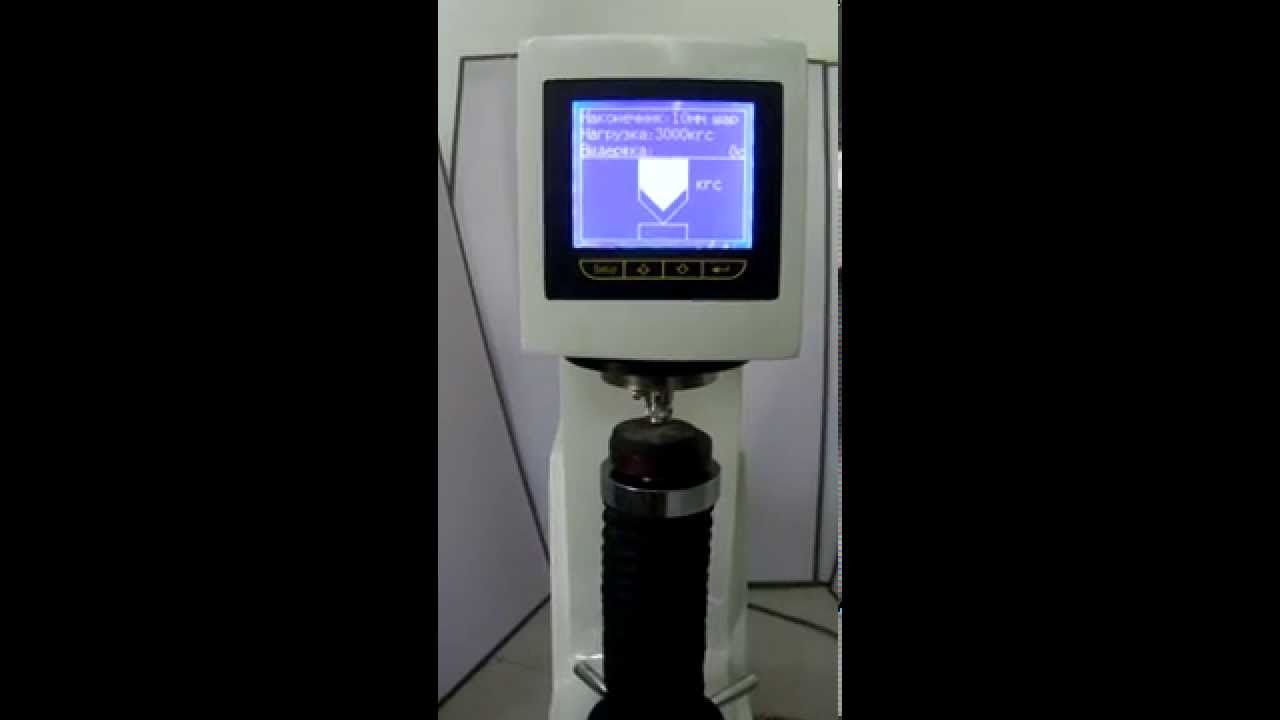

Твердомер ТБ 5005 А

Интересные факты

Вот несколько интересных фактов о твердомере Бринелля:

1. Метод испытания: Твердомер Бринелля использует стальной или карбидный шарик, который под давлением вдавливается в поверхность материала. Размер отпечатка, оставленного шариком, измеряется, и на основе этого определяется твердость материала. Этот метод особенно полезен для испытания материалов с грубой структурой, таких как чугун и сталь.

2. Применение в промышленности: Твердомер Бринелля широко используется в металлургии и машиностроении для оценки прочности и износостойкости материалов. Он помогает инженерам выбирать подходящие материалы для различных приложений, таких как детали машин, инструменты и конструкции.

3. Историческая значимость: Метод Бринелля был разработан в начале 20 века шведским инженером и металлургом Хуго Бринеллем. Его работа положила начало современным методам измерения твердости, и до сих пор этот метод остается одним из стандартов в материаловедении, несмотря на появление более современных твердомеров, таких как Роквелл и Виккерс.

Перспективы универсального метода Бринелля

Описанный универсальный прибор — удобный и надежный инструмент для определения твердости металлов и сплавов по методу Бринелля. Он прост в использовании и обеспечивает высокую точность измерений. Прибор способен проводить широкий спектр испытаний и гарантирует отличную повторяемость результатов. Промышленные компании, работающие в автомобильной и космической отраслях, регулярно используют твердомеры по Бринеллю для проверки металлических изделий. С каждым годом требования к прочности металлов, применяемых в производстве сплавов и ответственных конструкций, становятся все более строгими. Поэтому такие приборы становятся все более востребованными для поддержания качества продукции.

Универсальные твердомеры по Бринеллю устанавливаются в испытательных лабораториях проектных организаций, занимающихся разработкой современных методов и технологий производства твердых сплавов. В оборонной промышленности регулярно проводятся испытания металлических сплавов, поступающих для производства техники. Увеличение акцента на качество продукции в промышленности и научных исследованиях требует большей точности в испытаниях и проверках прочности изделий, производимых для машиностроения и современных технологий.

Универсальный твердомер УТ 5011 А часть 1

Преимущества и недостатки твердомера Бринелля

Твердомер Бринелля, разработанный в начале XX века, стал одним из первых методов измерения твердости материалов. Этот метод основан на принципе, что твердость материала можно определить по величине вмятины, оставленной на его поверхности при воздействии определенной силы. Рассмотрим подробнее преимущества и недостатки данного метода.

Преимущества твердомера Бринелля:

• Универсальность: Твердомер Бринелля подходит для измерения твердости различных материалов, включая металлы, сплавы и некоторые неметаллические материалы. Это делает его полезным инструментом в различных отраслях, таких как машиностроение, металлургия и строительные материалы.
• Простота использования: Процесс измерения твердости с помощью твердомера Бринелля достаточно прост и не требует сложного оборудования. Это позволяет проводить измерения как в лабораторных условиях, так и на производственных площадках.
• Непосредственное измерение: Метод Бринелля позволяет получить прямые значения твердости, которые могут быть легко интерпретированы и использованы для оценки качества материала.
• Большая площадь вмятины: Измерение производится по большой площади вмятины, что позволяет снизить влияние локальных дефектов и неоднородностей материала на результаты измерений.

Недостатки твердомера Бринелля:

• Ограничения по толщине образца: Метод Бринелля не подходит для тонких материалов или покрытий, так как вмятина может повлиять на структуру материала и привести к искажению результатов.
• Необходимость предварительной обработки: Для получения точных результатов поверхность образца должна быть тщательно подготовлена, что может потребовать дополнительных затрат времени и ресурсов.
• Влияние температуры: Результаты измерений могут варьироваться в зависимости от температуры, что требует учета этого фактора при проведении испытаний.
• Сложности в интерпретации результатов: В некоторых случаях результаты могут быть трудными для интерпретации, особенно если материал имеет сложную микроструктуру или неоднородные свойства.

Таким образом, твердомер Бринелля представляет собой полезный инструмент для измерения твердости материалов, однако его применение имеет свои ограничения. При выборе метода измерения твердости важно учитывать как преимущества, так и недостатки, чтобы получить наиболее точные и надежные результаты.

Сравнение твердомеров Бринелля с другими методами измерения твердости

Твердомер Бринелля, основанный на принципе индукции давления, является одним из наиболее распространенных методов измерения твердости материалов. Однако в мире существует множество других методов, таких как твердомер Роквелла, Вickers и Кнупа, каждый из которых имеет свои особенности и области применения. Сравнение этих методов позволяет лучше понять, в каких случаях целесообразно использовать твердомер Бринелля.

Метод Бринелля заключается в том, что на поверхность образца с заданным усилием (обычно от 500 до 3000 кгс) давит стальная или карбидная шарик. После снятия нагрузки измеряется диаметр отпечатка, оставленного шариком. Твердость определяется по формуле, где учитываются приложенное усилие и площадь отпечатка. Этот метод особенно эффективен для материалов с крупнозернистой структурой и используется для измерения твердости металлов, сплавов и некоторых неметаллических материалов.

В отличие от Бринелля, метод Роквелла использует конус или шарик, который также давит на поверхность образца, но измеряет глубину проникновения вместо диаметра отпечатка. Это позволяет получить более быстрые результаты и использовать метод для более тонких материалов. Роквелл часто применяется в производственных условиях, где важна скорость и простота измерений.

Метод Вickers, в свою очередь, использует алмазный ромбовидный индентор и также измеряет размер отпечатка, но с большей точностью. Он подходит для всех типов материалов, включая очень твердые, и может использоваться для измерения твердости тонких пленок. Однако процесс измерения занимает больше времени, чем у Роквелла, и требует более сложного оборудования.

Метод Кнупа, как и Вickers, использует алмазный индентор, но с меньшей нагрузкой, что делает его идеальным для мягких и хрупких материалов. Этот метод позволяет получать высокую точность измерений, но требует значительных затрат времени и ресурсов.

Сравнивая эти методы, можно выделить несколько ключевых аспектов. Во-первых, твердомер Бринелля лучше всего подходит для материалов с крупной зернистой структурой и обеспечивает высокую точность для толстых образцов. Во-вторых, Роквелл и Вickers более универсальны и могут использоваться для различных типов материалов, но могут уступать Бринеллю в точности для определенных случаев. В-третьих, метод Кнупа идеально подходит для мягких материалов, но его применение ограничено.

Таким образом, выбор метода измерения твердости зависит от конкретных условий и требований. Твердомер Бринелля остается актуальным инструментом в арсенале инженеров и материаловедов, особенно в тех случаях, когда требуется высокая точность и надежность измерений.

Практические примеры применения твердомера Бринелля в промышленности

Твердомер Бринелля является одним из наиболее распространенных инструментов для измерения твердости материалов в различных отраслях промышленности. Его применение охватывает широкий спектр материалов, включая металлы, сплавы и даже некоторые неметаллические вещества. Рассмотрим несколько практических примеров использования твердомера Бринелля в различных сферах.

1. Металлургическая промышленность: В металлургии твердомер Бринелля используется для контроля качества и характеристик различных металлических сплавов. Например, при производстве стали важно знать твердость конечного продукта, чтобы гарантировать его прочность и долговечность. Измерения, проведенные с помощью твердомера Бринелля, позволяют определить, соответствует ли сталь требованиям стандартов, а также выявить возможные дефекты в процессе производства.

2. Машиностроение: В машиностроении твердомер Бринелля применяется для оценки твердости деталей и компонентов машин. Например, в производстве зубчатых передач и валов важно знать твердость материалов, чтобы обеспечить их надежность и долговечность в эксплуатации. Измерения твердости помогают инженерам выбирать подходящие материалы и оптимизировать процессы термообработки.

3. Автомобильная промышленность: В автомобильной промышленности твердомер Бринелля используется для контроля качества различных деталей, таких как тормозные диски, подвески и кузовные элементы. Твердость этих компонентов напрямую влияет на безопасность и эксплуатационные характеристики автомобилей. Регулярные проверки с использованием твердомера Бринелля позволяют производителям гарантировать высокое качество своей продукции.

4. Производство инструментов: В производстве режущих инструментов, таких как сверла и фрезы, твердомер Бринелля помогает определить твердость материалов, из которых они изготовлены. Это важно для оценки их износостойкости и долговечности. Инструменты с высокой твердостью способны сохранять свою форму и эффективность в течение длительного времени, что снижает затраты на замену и обслуживание.

5. Научные исследования: В научных исследованиях твердомер Бринелля используется для изучения свойств новых материалов и сплавов. Исследователи могут проводить эксперименты, чтобы определить, как различные факторы, такие как температура и состав, влияют на твердость материалов. Эти данные могут быть использованы для разработки новых технологий и улучшения существующих процессов.

Таким образом, твердомер Бринелля является незаменимым инструментом в различных отраслях промышленности, обеспечивая точные и надежные измерения твердости материалов. Его применение способствует повышению качества продукции, улучшению процессов производства и обеспечению безопасности в эксплуатации различных изделий.
