Стропильная система крыши – это основа, на которой строится вся конструкция кровли, определяющая ее форму, прочность и долговечность. В данной статье мы подробно рассмотрим различные виды стропильных систем, их устройство и функциональные особенности, что поможет вам лучше понять, как правильно выбрать и спроектировать крышу для вашего дома. Также в статье представлено видео, иллюстрирующее основные конструкции, что сделает процесс обучения более наглядным и доступным.

Какие конструкции крыш бывают?

Для начала стоит разобраться, какие типы крыш существуют и в чем их особенности. Первый критерий классификации кровель — уклон. Если угол наклона между двумя краями составляет около трех процентов, такая крыша считается плоской. Если уклон более выражен, такие конструкции называют скатными. Плоские крыши чаще всего применяются при строительстве гаражей, бань, хозяйственных построек и многоэтажных зданий. Обычно плоские крыши бывают односкатными, то есть их поверхность располагается в одной плоскости, за исключением больших сооружений.

При строительстве частных домов более распространены скатные крыши, особенности стропильных систем которых будут рассмотрены далее. В этом случае количество наклонных плоскостей может варьироваться. Таким образом, в зависимости от числа скатов кровли могут быть односкатными, двускатными, вальмовыми или многощипцовыми. Сравнив фотографии всех этих типов, можно сразу увидеть их основные отличия, но об этом мы поговорим позже. С односкатными и двускатными крышами все понятно, а вот с остальными типами стоит разобраться подробнее.

Частным случаем двускатной крыши является мансардная, которая отличается ломаным контуром ската.

Теперь рассмотрим более сложные варианты. Вальмовые крыши представляют собой четырехскатные конструкции. Их основное отличие от стандартных заключается в наличии двух вальм вместо фронтонов, что и дало название этому типу. К преимуществам вальмовых крыш можно отнести повышенную прочность и возможность создания больших свесов со всех сторон, что защищает здание от неблагоприятных погодных условий. Кроме того, они обладают привлекательным внешним видом. Одной из разновидностей вальмовой крыши является полувальмовая, которая чаще всего используется в ветреных регионах. В этой конструкции треугольный скат располагается выше трапециевидных и имеет усеченный вид. Если все четыре ската выполнены в форме треугольников, сходящихся в верхней точке, это называется шатровой крышей.

Наиболее сложной в исполнении является многощипцовая крыша, так как создание стропильной системы требует проектирования множества внутренних углов в местах соединения скатов. Если вы хотите добавить уникальный дизайн не только зданию, но и окружающей территории, отличным решением станет купольная крыша. На фотографиях таких конструкций видно, насколько эффектно может выглядеть ваша постройка. Для их создания используются только гнутые профили и мягкие кровельные материалы, такие как рубероид.

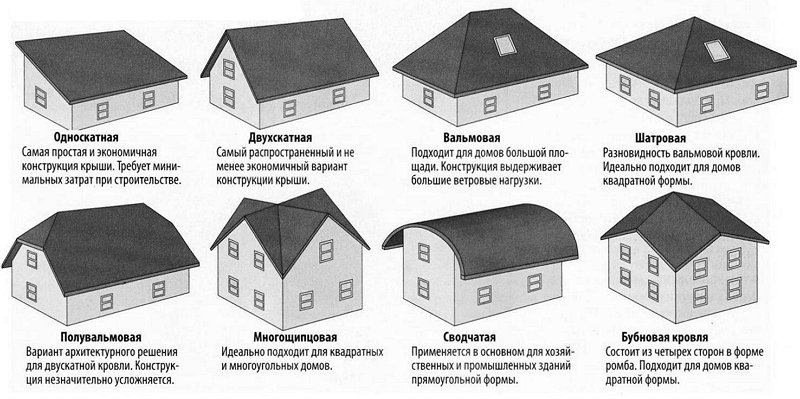

виды крыш

ОСНОВНЫЕ ТИПЫ КРОВЛИ

Виды стропильных систем и особенности их конструкции

После изучения конструктивных особенностей и видов кровель, стоит обратить внимание на различные типы стропильных систем крыш. Это ключевой элемент любой кровли, так как именно он служит опорой для всех нагрузок. Эти нагрузки варьируются от веса кровельного материала до дополнительных факторов, таких как ветер, снег и люди. Прежде чем углубляться в детали каждого типа, важно ознакомиться с несколькими основными терминами. Их немного. Мауэрлат — это брус, устанавливаемый на верхней части наружных стен по всему периметру здания. Самая высокая точка крыши и всего строения называется коньком, который закрывает щель на стыке скатов.

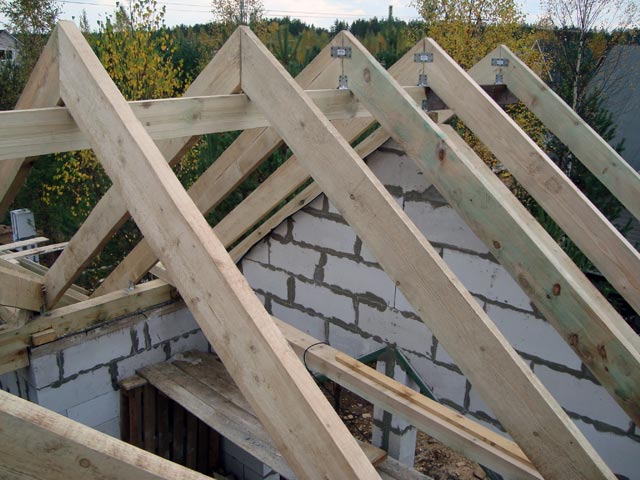

Если вы выбрали классический вариант кровли — двускатную, то подойдут висячая или наслонная стропильная система, изображения которых легко найти в интернете. Висячая система имеет всего две точки опоры, чаще всего представляющие собой несущие стены для каждой пары стропил. Такая конструкция создает распирающее усилие на стены здания, и для его компенсации необходимо установить затяжку.

Наслонные стропила, в свою очередь, предполагают наличие средней опоры, выполненной в виде колонн, столбов или несущей стены. Таким образом, концы стропил опираются на стены здания, а средняя часть также получает поддержку. Это позволяет элементам работать только на изгиб, что дает возможность использовать более легкие материалы по сравнению с висячей системой, а сама конструкция становится менее громоздкой. Часто комбинируют оба типа, что позволяет сэкономить строительные материалы и снизить нагрузку.

Стропильная система крыши вальмового типа включает несколько ключевых элементов. Диагональные стропила соединяют конек с углами здания, формируя ребра кровли. Они должны быть особенно прочными, так как именно на них будет приходиться основная нагрузка. Коньковый брус соединяется с мауэрлатом через центральные элементы стропил. Для фиксации мауэрлата и диагональных стропил используются угловые элементы, которые являются самыми короткими среди всех. Данный тип стропил более сложен, как показывают чертежи, однако именно так можно достичь необходимой прочности конструкции.

Интересные факты

Вот несколько интересных фактов о стропильной системе крыши:

1. Разнообразие форм: Стропильные системы могут иметь различные формы и конструкции, такие как односкатные, двускатные, мансардные и арочные крыши. Каждая из этих форм не только влияет на эстетический вид здания, но и на его устойчивость к ветровым и снеговым нагрузкам.

2. Материалы и технологии: Современные стропильные системы могут быть изготовлены из различных материалов, включая дерево, металл и даже композитные материалы. Использование стальных стропил, например, позволяет значительно уменьшить вес конструкции и увеличить ее прочность, что особенно важно для больших зданий.

3. Энергоэффективность: Правильная стропильная система может значительно повысить энергоэффективность здания. Утепление и вентиляция, встроенные в конструкцию крыши, помогают поддерживать комфортный микроклимат внутри, снижая затраты на отопление и кондиционирование воздуха.

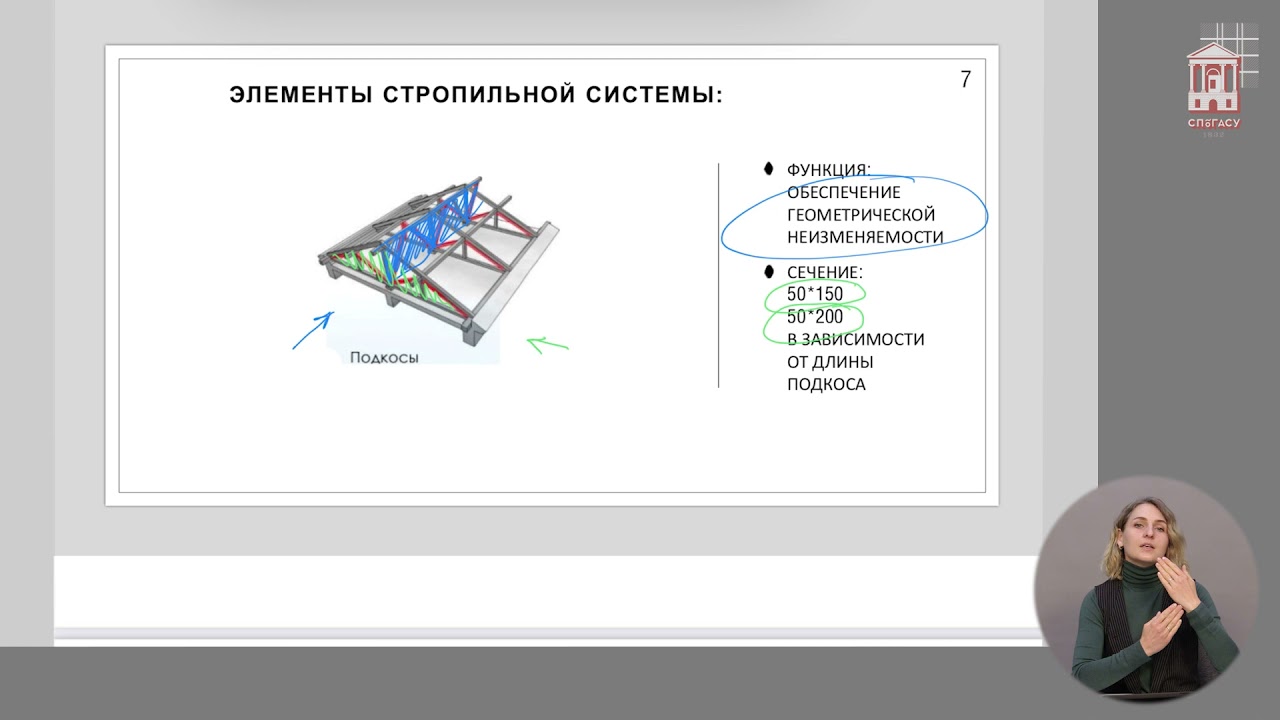

План стропильной системы. Часть 1

Как крепится стропильная система?

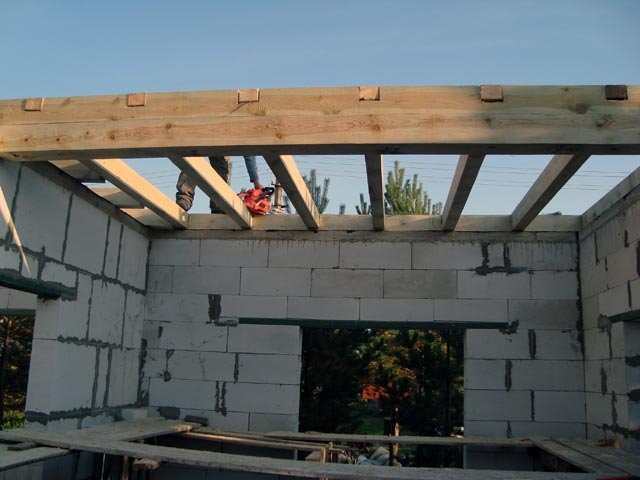

Теперь обсудим, как осуществляется фиксация данных систем. Ноги висячих стропил соединяются с мауэрлатом через врубки. Важно обеспечить дополнительную фиксацию, для чего применяются кронштейны или специальные скобы. Наслонная конструкция может быть закреплена несколькими способами – с использованием распорок или без них. В первом варианте в нижней части стропильных ног устанавливаются «ползуны», а верхние части соединяются между собой. Если нижняя часть ног жестко фиксируется к мауэрлату с помощью врубок, то такая система будет безраспорной.

Верхние части диагональных стропил крепятся гвоздями к консоли, шпренгельной конструкции или прибоине. Для повышения надежности конструкции могут дополнительно использоваться проволочные скрутки или металлические хомуты. Стыковка угловых и диагональных ног осуществляется с помощью запила и крепления их гвоздями. Стропильная система вальмовой крыши, фотографии которой доступны в интернете, представляет собой сложную конструкцию. Поэтому лучше доверить ее монтаж профессионалам, которые знают свое дело.

Материалы для стропильной системы: выбор и характеристики

Стропильная система крыши – это основа, на которой держится весь кровельный материал. Правильный выбор материалов для стропил имеет решающее значение для долговечности и надежности всей конструкции. Рассмотрим основные материалы, используемые для создания стропильных систем, их характеристики и преимущества.

Дерево

Дерево – один из самых популярных материалов для стропильных систем благодаря своей доступности, легкости в обработке и хорошим эксплуатационным характеристикам. Основные виды древесины, используемые для стропил, включают сосну, ель и лиственницу.

• Сосна: обладает хорошими прочностными характеристиками и доступна по цене. Однако требует дополнительной обработки для защиты от влаги и насекомых.
• Ель: легкая и прочная, но менее устойчива к гниению, чем сосна. Рекомендуется использовать для стропил в сухих климатических условиях.
• Лиственница: отличается высокой прочностью и естественной устойчивостью к гниению. Идеально подходит для стропил, которые будут подвергаться воздействию влаги.

Металл

Металлические стропила, чаще всего из стали или алюминия, становятся все более популярными благодаря своей прочности и долговечности. Металлические конструкции могут быть как цельными, так и сборными, что позволяет значительно сократить время монтажа.

• Сталь: обладает высокой прочностью и устойчивостью к механическим повреждениям. Однако требует защиты от коррозии, что может увеличить стоимость проекта.
• Алюминий: легкий и не подвержен коррозии, но менее прочный, чем сталь. Чаще используется в легких конструкциях и для создания сложных форм.

Бетон

Бетонные стропила применяются в основном в крупных промышленных и коммерческих зданиях. Они обеспечивают высокую прочность и устойчивость к огню, но имеют значительный вес, что требует более мощного фундамента и дополнительных затрат на транспортировку и монтаж.

Комбинированные материалы

В последние годы все чаще используются комбинированные материалы, такие как деревянно-стружечные плиты (OSB) или клееный брус. Эти материалы позволяют сочетать преимущества различных видов, обеспечивая высокую прочность и устойчивость к внешним воздействиям.

• Клееный брус: изготавливается из нескольких слоев древесины, склеенных между собой. Обладает высокой прочностью и стабильностью, что делает его идеальным для стропильных систем.
• Деревянно-стружечные плиты (OSB): легкие и прочные, часто используются для создания временных конструкций или в сочетании с другими материалами.

Выбор материала

При выборе материала для стропильной системы необходимо учитывать множество факторов, таких как климатические условия, тип кровли, архитектурные особенности здания и бюджет проекта. Важно также учитывать требования к прочности и долговечности, а также необходимость в дополнительной обработке для защиты от внешних воздействий.

В заключение, выбор материала для стропильной системы – это ключевой этап в проектировании крыши, который напрямую влияет на ее надежность и долговечность. Правильный подход к выбору материалов обеспечит не только защиту от атмосферных воздействий, но и комфорт в эксплуатации на долгие годы.

Устойчивость стропильной системы к внешним воздействиям

Устойчивость стропильной системы крыши является одним из ключевых факторов, определяющих долговечность и надежность всего здания. Стропильная система должна быть спроектирована и выполнена таким образом, чтобы выдерживать различные внешние воздействия, включая снеговые и ветровые нагрузки, а также температурные колебания.

Одним из основных факторов, влияющих на устойчивость стропильной системы, является ее конструкция. Наиболее распространенные типы стропильных систем – это односкатные, двускатные и мансардные. Каждая из этих конструкций имеет свои особенности, которые необходимо учитывать при проектировании. Например, двускатные крыши обеспечивают лучшую устойчивость к ветровым нагрузкам благодаря своей симметричной форме, в то время как мансардные крыши могут быть более подвержены воздействию снега из-за своей более сложной геометрии.

Важным аспектом является выбор материалов для стропильной системы. Деревянные стропила, например, обладают хорошими прочностными характеристиками, но требуют специальной обработки для защиты от влаги и насекомых. Металлические стропила, в свою очередь, более устойчивы к внешним воздействиям, но могут подвергаться коррозии, если не будут должным образом защищены. Комбинированные системы, использующие как дерево, так и металл, могут обеспечить оптимальное сочетание прочности и устойчивости.

Кроме того, необходимо учитывать климатические условия региона, в котором строится здание. В районах с высокой снеговой нагрузкой стропильная система должна быть усилена, чтобы предотвратить прогиб и возможное обрушение крыши. Ветровые нагрузки также могут варьироваться в зависимости от местоположения, и проектировщики должны учитывать эти факторы при расчете необходимых параметров стропильной системы.

Не менее важным аспектом является правильная установка стропильной системы. Неправильная монтажная техника может привести к снижению прочности конструкции и ее устойчивости к внешним воздействиям. Использование качественных крепежных элементов, таких как анкеры и болты, а также соблюдение всех строительных норм и правил, является обязательным условием для обеспечения надежности стропильной системы.

Наконец, регулярное обслуживание и осмотр стропильной системы также играют важную роль в поддержании ее устойчивости. Своевременное выявление и устранение повреждений, таких как трещины в древесине или коррозия металла, поможет предотвратить серьезные проблемы в будущем и продлить срок службы крыши.

Монтаж и обслуживание стропильной системы: советы и рекомендации

Монтаж стропильной системы – это ключевой этап в строительстве крыши, который требует тщательной подготовки и знания технологий. Правильная установка стропил обеспечивает надежность и долговечность крыши, а также ее устойчивость к внешним воздействиям, таким как ветер и снег. Рассмотрим основные этапы монтажа и важные аспекты обслуживания стропильной системы.

Подготовка к монтажу

Перед началом монтажа необходимо провести тщательные расчеты и подготовительные работы. Важно определить:

• Тип крыши (двускатная, односкатная, мансардная и т.д.),
• Угол наклона крыши, который влияет на выбор материалов и конструктивные решения,
• Нагрузку на стропильную систему, включая вес кровельного материала, снеговые и ветровые нагрузки.

На этом этапе также стоит выбрать качественные материалы для стропил, такие как древесина, металл или комбинированные решения. Древесина должна быть обработана антисептиками для защиты от гниения и насекомых.

Этапы монтажа

Монтаж стропильной системы включает несколько ключевых этапов:

1. Установка опорных элементов: Начинается с установки мауэрлата – деревянной балки, которая служит основой для стропил. Она должна быть надежно закреплена на стенах здания.
2. Монтаж стропил: Стропила устанавливаются с учетом выбранного угла наклона. Их необходимо фиксировать с помощью металлических уголков или специальных крепежей для обеспечения прочности.
3. Установка дополнительных элементов: В зависимости от конструкции крыши могут потребоваться дополнительные элементы, такие как подкосы, которые увеличивают жесткость системы, и обрешетка для крепления кровельного материала.

Обслуживание стропильной системы

После завершения монтажа важно не забывать о регулярном обслуживании стропильной системы. Это включает в себя:

• Проверку состояния: Регулярно осматривайте стропила на наличие трещин, гнили или повреждений. Особое внимание уделяйте местам соединений и креплений.
• Обработка антисептиками: Для продления срока службы древесины рекомендуется периодически обновлять защитные покрытия.
• Очистка от снега и льда: В зимний период необходимо следить за состоянием крыши и при необходимости очищать ее от снега, чтобы избежать перегрузки стропильной системы.

Заключение

Монтаж и обслуживание стропильной системы – это важные процессы, которые требуют внимательности и профессионального подхода. Правильная установка и регулярный уход за стропилами обеспечат надежность и долговечность вашей крыши, защищая дом от неблагоприятных погодных условий.
