Виброплита — это незаменимый инструмент для уплотнения грунта, асфальта и других строительных материалов, который значительно облегчает выполнение различных строительных и дорожных работ. В данной статье мы подробно рассмотрим, как своими руками изготовить виброплиту с бензиновым двигателем, используя доступные компоненты и оборудование. Вы узнаете о различных разновидностях техники, а также получите пошаговую инструкцию по сборке самодельной вибромашины из мотоблока. Кроме того, мы поделимся полезными советами и рекомендациями по технике безопасности, что сделает процесс создания виброплиты не только эффективным, но и безопасным.

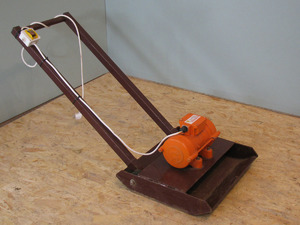

Описание техники

Виброплита — это строительный инструмент для уплотнения сыпучих материалов, таких как щебень, грунт, песок и асфальт. Без таких устройств невозможно качественно залить фундамент, создать садовую дорожку или подготовить поверхность для газона. На рынке представлено множество моделей с различными характеристиками и ценами.

Принцип работы виброплиты прост. На тяжелой рабочей платформе установлен вибратор, подключенный к двигателю через ременную передачу или муфту. Двигатель создает вращательные движения, которые передаются на вибратор и преобразуются в низкочастотные колебания. Эти импульсы воздействуют на плиту, обеспечивая уплотнение материалов.

Некоторые модели имеют передний и задний реверс, что удобно для работы в узких котлованах и траншеях. Рабочая плита может быть из чугуна или стали. Качество материала и размеры плиты влияют на её характеристики. Рекомендуется выбирать агрегаты с плитой из толстой стали, так как чугунные плиты могут трескаться и быстро выходить из строя, что приводит к дорогостоящему ремонту.

Виброплиты классифицируются по типу двигателя:

• Бензиновые.
• Дизельные.
• Электрические.

Для небольших объемов работ подойдет электрическая виброплита, которая сочетает доступную цену, мощность и универсальность. Модели с дизельными и бензиновыми двигателями предназначены для профессионального использования и отличаются высокой мобильностью и мощностью.

В зависимости от веса оборудование делится на категории:

• Легкие — до 75 килограммов.
• Универсальные — 75−90 килограммов.
• Среднетяжелые — 90−140 килограммов.
• Тяжелые — 140 килограммов и более.

Каждая категория предназначена для определенных задач. Легкие виброплиты подходят для уплотнения тротуарной плитки и ландшафтных работ. Универсальные модели эффективно справляются с уплотнением песка и гравия, а также могут использоваться для ямочного ремонта асфальта. Тяжелая техника предназначена для послойного уплотнения и укладки дорожного покрытия, виброгалтовки траншей и подготовки площадки для фундамента.

Техника, предлагаемая в специализированных магазинах, отличается надежностью и многофункциональностью. Однако стоимость оборудования может быть высокой. Даже простейшие универсальные и легкие электрические виброплиты стоят от 50 000 рублей и выше, а профессиональные модели могут достигать 100−200 тысяч рублей. Поэтому многие владельцы домов, которым нужно проводить строительные работы, укладывать пешеходные дорожки и выравнивать основание для газона, решают самостоятельно изготовить виброплиты с бензиновым двигателем.

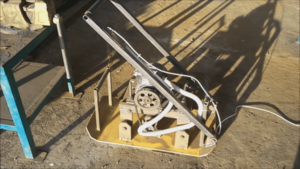

Несмотря на кажущуюся сложность, создать такое оборудование своими руками вполне реально.

Ремонт виброплиты с реверсом

Виготовлення віброплити своїми руками 1(how to make a vibrator)

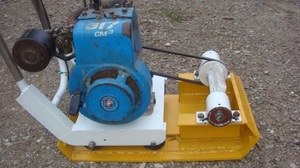

Материалы и инструменты

Для создания вибромашины вам понадобится электрический или бензиновый двигатель. Это самая дорогая деталь, которую можно купить в магазине или использовать, например, привод от стиральной машины, газонокосилки или другого подобного оборудования. Если вы выбрали электрический вибродвигатель, он должен быть совместим с бытовой однофазной сетью на 220 В.

Также необходима рабочая платформа, изготовленная из прочного стального листа толщиной не менее 8 миллиметров. Минимальные размеры платформы составляют 80 на 45 сантиметров, а оптимальный вес — более 60 килограммов. Легкие платформы не рекомендуются, так как это негативно скажется на качестве уплотнения грунта.

Для самостоятельного изготовления электрической виброплиты на 220 В вам понадобятся следующие компоненты:

• Труба для ручки.
• Пластиковые или металлические колеса от тележки.
• Обрезки труб для оси колес.
• Эксцентрик или ременной привод.
• Мягкие эластичные подушки из резины для ручки.
• Болты М10 и М12 в зависимости от выбранного привода.
• Два швеллера для крепления вибратора к основанию.

Для работы вам понадобятся болгарка, молоток, сварочный аппарат и слесарные инструменты. При наличии качественной схемы вы сможете самостоятельно изготовить вибротрамбовочную плиту из доступных материалов, используя простейшие инструменты.

Края плиты следует немного подогнуть, чтобы предотвратить заглубление рабочей платформы в грунт. Согнуть толстую стальную заготовку вручную сложно. Необходимо отступить от края стальной виброплощадки примерно на 10 сантиметров и сделать болгаркой надрезы глубиной 5 миллиметров. Затем аккуратно молотком загните их под углом около 30 градусов. В местах надрезов стальная заготовка сваривается инвертором, что увеличивает прочность конструкции.

Швеллеры привариваются к виброплите, к которым затем будет крепиться электрический или бензиновый привод. Качество сварки швеллеров имеет большое значение, так как на основание будет действовать повышенная нагрузка во время работы. При некачественном креплении виброплита может быть сорвана со швеллеров, что делает эксплуатацию небезопасной.

Для крепления двигателя в швеллерах сверлят отверстия и фиксируют привод с помощью болтов М10 или М12.

Затем приступают к изготовлению ручки из стальной трубы. На трубу для уменьшения вибрации надеваются эластичные подушки, которые также следует использовать для изоляции мест соединения ручки и привода виброплиты. Эластичные подушки можно изготовить из поролона, прорезиненных материалов или аналогичных изделий.

Для повышения удобства работы с виброплитой к ней крепят полую ручку-трубу с колесиками от тележки, что позволяет легко транспортировать плиту. Крепление трубы и колесиков должно быть разборным, что улучшит удобство работы с устройством.

Чтобы повысить качество утрамбовки песка и других сыпучих материалов, рекомендуется предварительно смачивать поверхность перед уплотнением. Можно усовершенствовать технику, установив перед рабочей панелью небольшой пластиковый бак с отверстиями, из которых будет вытекать вода и увлажнять поверхность перед уплотнением.

С помощью такого простого вибробункера, который легко изготовить самостоятельно, можно эффективно уплотнять песок и утрамбовывать грунт на глубину около 10 сантиметров. Эта техника также подходит для работы с щебнем и другими мелкофракционными материалами.

Обзор виброплит, на что стоит обратить внимание.

Интересные факты

Вот несколько интересных фактов о том, как своими руками изготовить виброплиту с бензиновым двигателем:

1. Принцип работы: Виброплита работает на основе вибрации, создаваемой движением эксцентрика, который устанавливается на валу бензинового двигателя. При вращении эксцентрика создается центробежная сила, которая передается на плиту, обеспечивая ее вибрацию. Это позволяет эффективно уплотнять грунт, асфальт или другие материалы.

2. Материалы и компоненты: Для изготовления виброплиты можно использовать доступные материалы, такие как стальной лист для основания, который будет служить рабочей плитой, и старый бензиновый двигатель от газонокосилки или другого оборудования. Это позволяет значительно снизить затраты на проект и использовать уже имеющиеся у вас ресурсы.

3. Безопасность и эффективность: При создании виброплиты важно учитывать не только конструкцию, но и безопасность. Использование защитных кожухов для эксцентрика и двигателя, а также системы амортизации для уменьшения вибраций, передающихся на руки оператора, может значительно повысить комфорт и безопасность работы с самодельным оборудованием.

Виброплита из мотоблока

Самый простой способ создать устройство для утрамбовки грунта — использовать старый мотоблок. Это оборудование отличается функциональностью, необходимой мощностью и легкостью в использовании.

Для самостоятельного изготовления виброплиты вам понадобится привод от ненужного мотоблока и прочная металлическая рама. Основная задача — создать тяжелую и надежную рабочую площадку, которую можно изготовить из чугунных или стальных деталей. Края рабочей площадки следует загнуть на несколько сантиметров, чтобы избежать закапывания агрегата в грунт во время уплотнения.

Монтаж рамы и двигателя от мотоблока к рабочей пластине можно осуществить как с помощью швеллеров, так и с использованием подушек от автомобильного двигателя. Во втором случае обеспечивается более качественная передача колебательного движения от привода к тяжелой металлической пластине.

https://youtube.com/watch?v=JXwZOXn6jYc

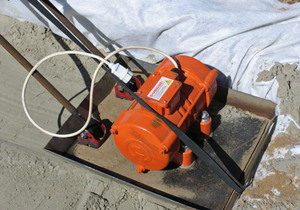

Правильный уход

Большинство мотоблоков оснащены бензиновыми или дизельными двигателями. Поэтому, создавая виброплиту с таким приводом, важно обеспечить правильный уход за оборудованием. Чтобы продлить срок службы агрегата с бензиновым или дизельным двигателем, следуйте этим рекомендациям:

• Перед началом эксплуатации проверьте затяжку всех крепежных элементов.
• Регулярно осматривайте двигатель, контролируйте уровень топлива и масла.
• Проверяйте свечи зажигания и очищайте их от нагара при необходимости.
• Для увеличения срока службы техники используйте прорезиненный коврик, укладываемый на полотно заготовки. Это предотвратит его растрескивание при работе с крупным щебнем.
• Перед каждым использованием проводите осмотр и очистку воздушного фильтра.
• Заправляйте бензобак только при выключенном двигателе.
• Не используйте самодельную виброплиту на бетоне, застывшем асфальте и других твердых поверхностях.

Создав виброплиту с электродвигателем своими руками, вы сможете значительно сэкономить на покупке профессионального оборудования. Эта техника имеет надежную и простую конструкцию, а использование привода и основания от мотоблока значительно упростит процесс ее создания. С этой задачей справится любой владелец дома.

ВИБРО-ПЛИТА СВОИМИ РУКАМИ.

Безопасность при работе

При изготовлении виброплиты с бензиновым двигателем важно соблюдать меры безопасности, чтобы избежать травм и повреждений как во время сборки, так и в процессе эксплуатации устройства. Ниже представлены основные рекомендации, которые помогут обеспечить безопасность на всех этапах работы.

1. Использование средств индивидуальной защиты

Перед началом работы обязательно наденьте средства индивидуальной защиты. Это включает в себя:

• Защитные очки, чтобы защитить глаза от возможных летящих частиц;
• Перчатки, которые защитят руки от острых краев и горячих поверхностей;
• Наушники или беруши, чтобы защитить слух от шума работающего двигателя;
• Рабочая одежда, которая не будет мешать в процессе сборки и эксплуатации.

2. Подготовка рабочего места

Перед началом работы убедитесь, что ваше рабочее место организовано и безопасно:

• Рабочая поверхность должна быть ровной и устойчивой;
• Убедитесь, что рядом нет легковоспламеняющихся материалов;
• Все инструменты должны быть в исправном состоянии и находиться под рукой;
• Работайте в хорошо проветриваемом помещении или на открытом воздухе, чтобы избежать накопления вредных паров от бензина.

3. Работа с бензиновым двигателем

При работе с бензиновым двигателем соблюдайте следующие меры предосторожности:

• Заправляйте двигатель только в выключенном состоянии и на холодную;
• Не курите и не используйте открытый огонь вблизи бензина;
• Храните бензин в специально предназначенных для этого контейнерах, вдали от источников тепла;
• Регулярно проверяйте систему зажигания и топливопровод на наличие утечек.

4. Проверка работоспособности

Перед тем как начать эксплуатацию виброплиты, проведите проверку всех ее компонентов:

• Убедитесь, что все крепления надежно затянуты;
• Проверьте уровень масла в двигателе;
• Убедитесь, что виброплита находится в исправном состоянии и не имеет видимых повреждений;
• Перед запуском двигателя ознакомьтесь с инструкцией по эксплуатации.

5. Обучение и инструкции

Если вы планируете передать виброплиту в пользование другим людям, обязательно проведите инструктаж по безопасному обращению с устройством. Убедитесь, что все пользователи понимают, как правильно использовать виброплиту и знают о возможных рисках.

Соблюдение этих простых, но важных правил поможет вам избежать несчастных случаев и сделать процесс изготовления и эксплуатации виброплиты максимально безопасным.

Тестирование и настройка

После завершения сборки виброплиты с бензиновым двигателем, необходимо провести тестирование и настройку устройства, чтобы убедиться в его правильной работе и эффективности. Этот этап включает в себя несколько ключевых шагов, которые помогут выявить возможные недостатки и оптимизировать работу виброплиты.

1. Проверка сборки

Перед первым запуском убедитесь, что все компоненты виброплиты правильно установлены и надежно закреплены. Проверьте крепления двигателя, вибрационного механизма и платформы. Убедитесь, что все электрические соединения надежны, а шланги и трубки не имеют повреждений.

2. Заправка топливом

Заполните бак бензином, используя качественное топливо, рекомендованное производителем двигателя. Следите за тем, чтобы не допустить попадания грязи или воды в бак. После заправки проверьте уровень масла в двигателе и при необходимости долейте его до рекомендованного уровня.

3. Первичный запуск

Перед первым запуском убедитесь, что все органы управления находятся в правильном положении. Обычно это означает, что дроссель должен быть закрыт, а переключатель зажигания — в положении «включено». Запустите двигатель, следуя инструкциям производителя. Если двигатель не запускается, проверьте наличие топлива, уровень масла и исправность свечи зажигания.

4. Настройка оборотов двигателя

После успешного запуска двигателя необходимо настроить его обороты. Это можно сделать с помощью регулировочного винта на карбюраторе. Увеличьте или уменьшите обороты до тех пор, пока двигатель не начнет работать ровно и стабильно. Оптимальные обороты обеспечат максимальную эффективность работы виброплиты.

5. Тестирование вибрации

После настройки оборотов проведите тестирование вибрации. Для этого установите виброплиту на ровную поверхность и запустите ее. Обратите внимание на уровень вибрации и шум. Если виброплита работает слишком громко или вибрация кажется чрезмерной, возможно, потребуется дополнительная настройка или балансировка механизма.

6. Проверка работы на разных материалах

Для окончательной проверки работы виброплиты протестируйте ее на различных материалах, таких как песок, гравий и асфальт. Это поможет определить, насколько эффективно устройство справляется с уплотнением различных типов грунта. Обратите внимание на время, необходимое для уплотнения, и на качество полученного результата.

7. Обслуживание и уход

После завершения тестирования не забудьте провести регулярное обслуживание виброплиты. Это включает в себя проверку уровня масла, чистку фильтров, осмотр шлангов и трубок на наличие повреждений, а также смазку подвижных частей. Регулярное обслуживание поможет продлить срок службы устройства и сохранить его эффективность.

Следуя этим шагам, вы сможете успешно протестировать и настроить свою виброплиту с бензиновым двигателем, обеспечив ее надежную и эффективную работу в дальнейшем.

Советы по эксплуатации

Правильная эксплуатация виброплиты с бензиновым двигателем является ключевым фактором для обеспечения её долговечности и эффективности. Ниже приведены несколько рекомендаций, которые помогут вам максимально эффективно использовать ваше устройство.

1. Подготовка перед использованием

Перед началом работы убедитесь, что виброплита находится в исправном состоянии. Проверьте уровень масла в двигателе и при необходимости долейте его до необходимого уровня. Также проверьте состояние воздушного фильтра и, если он загрязнён, очистите или замените его. Убедитесь, что топливный бак заполнен качественным бензином, соответствующим рекомендациям производителя.

2. Правильная настройка

Перед началом работы настройте виброплиту в соответствии с типом выполняемых работ. Для уплотнения различных материалов может потребоваться изменение скорости работы и частоты вибраций. Ознакомьтесь с инструкцией по эксплуатации, чтобы правильно настроить устройство для конкретной задачи.

3. Техника безопасности

При работе с виброплитой обязательно используйте средства индивидуальной защиты: защитные очки, перчатки и наушники. Убедитесь, что в рабочей зоне нет посторонних людей и животных. Работайте на ровной поверхности, избегая неровностей и ям, которые могут привести к потере контроля над устройством.

4. Правильная техника работы

При использовании виброплиты двигайтесь медленно и равномерно, не спешите. Это позволит достичь лучшего уплотнения и избежать повреждений как устройства, так и обрабатываемой поверхности. Не оставляйте виброплиту на одном месте слишком долго, чтобы избежать перегрева и повреждения основания.

5. Уход и обслуживание

После завершения работы обязательно очистите виброплиту от грязи и строительных материалов. Регулярно проверяйте и меняйте масло в двигателе, а также следите за состоянием всех компонентов. Не забывайте о смазке подшипников и других движущихся частей, чтобы обеспечить плавную работу устройства.

6. Хранение

Храните виброплиту в сухом и защищённом от влаги месте. Если планируете длительное хранение, слейте бензин из топливного бака и очистите систему от остатков топлива. Это поможет избежать коррозии и засорения топливной системы.

Следуя этим простым советам, вы сможете значительно продлить срок службы вашей виброплиты и обеспечить её эффективную работу на протяжении многих лет.
