Подшипники играют ключевую роль в механизмах и машинах, обеспечивая плавное вращение и снижение трения между движущимися частями. В данной статье мы подробно рассмотрим различные виды подшипников, их конструкцию и функциональное назначение, а также представим таблицу размеров, что поможет вам выбрать подходящий вариант для конкретных условий эксплуатации. Понимание принципов работы подшипников качения и скольжения, а также их эксплуатационных сроков, позволит вам оптимизировать процессы и повысить надежность оборудования.

Разновидности сборочных узлов

Сегодня технический прогресс, который ведет к развитию инженерных решений, не может обойтись без такого, на первый взгляд, простого элемента, как шарикоподшипник. Широкое использование этого компонента в различных отраслях — от компактной бытовой техники до крупного производственного оборудования — подчеркивает его незаменимость. Все современные шарикоподшипниковые узлы делятся на два основных типа: подшипники скольжения и подшипники качения.

Особенности подшипников скольжения

Конструктивные особенности данного изделия просты и основаны на принципе трения скольжения. Ключевыми компонентами устройства являются корпус, в котором размещены система смазки и специальная втулка, изготовленная из материала с высокими антифрикционными свойствами.

Вращение подвижной части (оси или вала) происходит благодаря зазору между ней и внутренней стенкой отверстия корпуса. Эффективность работы механизма зависит от точности расчета этого зазора. Трение скольжения в таких подшипниках делится на несколько основных типов:

• Газовое. Возникает из-за наличия газового слоя, который исключает контакт между поверхностями корпуса и подвижной части.
• Граничное. Тонкая пленка смазки позволяет валу (оси) вращаться, даже если он находится в полном или частичном контакте с антифрикционной втулкой.
• Жидкостное. Постоянный контакт внутренней поверхности подшипника с осью (валом) исключается благодаря смазке с жидкой консистенцией.
• Сухое. В этом случае смазка не применяется.

Важно отметить, что качество и тип смазочного материала, используемого в устройстве, имеют большое значение. К основным видам смазок, рекомендуемым специалистами, относятся полимерные, керамические, графитные, нейлоновые и другие.

Интересные факты

Вот несколько интересных фактов о подшипниках:

1. Разнообразие конструкций: Существует множество видов подшипников, включая шариковые, роликовые, игольчатые и магнитные. Каждый тип подшипника имеет свои уникальные характеристики и предназначен для различных условий эксплуатации. Например, шариковые подшипники хорошо подходят для высоких скоростей, в то время как роликовые подшипники лучше справляются с большими нагрузками.

2. Материалы и технологии: Подшипники могут быть изготовлены из различных материалов, включая сталь, керамику и композиты. Современные технологии, такие как использование наноматериалов и специальных покрытий, позволяют значительно увеличить срок службы подшипников и уменьшить трение, что в свою очередь повышает эффективность машин и механизмов.

3. Таблицы размеров и стандарты: Для упрощения выбора подшипников разработаны международные стандарты и таблицы размеров, такие как ISO и DIN. Эти стандарты помогают инженерам и конструкторам быстро находить подходящие подшипники для своих проектов, обеспечивая совместимость и надежность в эксплуатации.

Классификация изделий

Ассортимент подшипников на основе трения скольжения очень разнообразен. Эти изделия классифицируются по следующим критериям:

1. Конструкция отверстия в корпусе. Подшипники могут иметь смещенные или несмещенные поверхности и центры, а также одну или несколько рабочих поверхностей.
2. Количество масляных клапанов. Обычно это один или два клапана, но встречаются и модели с большим числом.
3. Направление действующих нагрузок. Нагрузки могут быть радиальными, радиально-упорными или осевыми.
4. Возможность проведения регулировочных работ.

Кроме указанных характеристик, важен тип конструктивного исполнения узла. Он может быть встроенным, разъемным или неразъемным.

Подшипники.И все что надо знать.

Ступичный подшипник задней оси

Преимущества и недостатки

Когда речь идет о преимуществах изделий, работающих на основе трения скольжения, важно отметить, что их положительные свойства и характеристики зависят от соответствия заявленным требованиям подшипников. Тем не менее, можно выделить ряд объективных плюсов таких изделий:

• Экономичность при эксплуатации подвижных конструкций большого диаметра.
• Широкий спектр применения благодаря эффективной работе подшипников в условиях повышенных вибраций, ударных и скоростных нагрузок.
• Возможность настройки зазора, что обеспечивает точную установку оси вала.
• Использование в качестве разъемного изделия.

Однако использование узлов, функционирующих на основе скольжения контактных поверхностей, связано и с определенными недостатками. И это действительно так:

• Значительные потери из-за трения снижают коэффициент полезного действия по сравнению с подшипниками качения.
• Высокая себестоимость, обусловленная использованием цветных металлов и сложностью производства.
• Невозможность нормальной работы без смазочных материалов.
• Неравномерный износ как подшипника, так и цапфы.

В настоящее время выпускаются несколько других типов узлов скольжения с особыми конструктивными особенностями: самосмазывающиеся, сегментные и шарнирные. Последние из них являются одними из немногих моделей, которые прошли стандартизацию и производятся серийно.

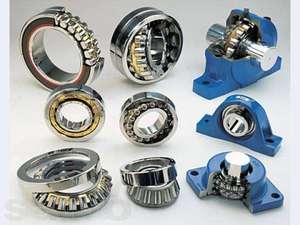

Характеристики подшипников качения

Конструктивные особенности данного изделия включают два металлических кольца с проточенным желобом на внутренней стороне. Между кольцами размещены шарики, иглы или ролики, а также сепаратор, фиксирующий их положение. Существуют различные модели подшипников, которые могут не иметь сепаратора или одного из колец. В первом случае это связано с необходимостью уменьшения размеров изделия, во втором — с повышением грузоподъемности.

Работа узлов основана на принципе силы трения качения с использованием специальных элементов: роликов, шариков или игл.

Признаки классификации

Каковы различия между упомянутыми изделиями? Основные критерии классификации этих узлов:

1. Направление восприятия нагрузок. Подшипники делятся на радиальные, которые принимают только радиальные нагрузки и допускают небольшие осевые нагрузки, и упорные, предназначенные для осевых нагрузок. Существуют также радиально-упорные и упорно-радиальные подшипники, которые могут работать с комбинированными нагрузками. Радиальные подшипники могут быть открытыми или закрытыми, то есть защищенными уплотнениями с одной или обеих сторон.
2. Количество рядов. Подшипники бывают однорядные, двухрядные и многорядные.
3. Конструкция тел качения. Они могут быть шариковыми или роликовыми.
4. Размеры или размерные серии. Подшипники классифицируются по ширине на особо широкие, широкие, нормальные и узкие. Радиальные подшипники делятся на тяжелые, средние, легкие и сверхлегкие. Наибольшее распространение имеют средние, легкие и особо легкие серии.
5. Самоустанавливаемость. Подшипник, допускающий перекос колец от 40 до 80 градусов, считается не самоустанавливающимся. Если этот показатель менее 40 градусов, изделие является самоустанавливающимся.
6. Класс точности. Узел может относиться к нормальному, повышенному, высокому, прецизионному и сверхпрецизионному классам в зависимости от этого критерия.
7. Специальные технические требования. Это включает деление на теплостойкие, коррозионно-стойкие, высокоскоростные, самосмазывающиеся, немагнитные, малошумные и другие.

Еще одним критерием классификации подшипников качения являются конструктивные особенности изделий. Основные системные идентификаторы:

• отверстие конической формы для фиксации подшипника на валу с помощью закрепительных втулок;
• одно из колец может быть разъемным;
• наружное кольцо может иметь выступ для монтажа в корпус узла;
• наличие защитных шайб, уплотнений и других элементов;
• выпуклые участки поверхности качения роликовых подшипников, увеличивающие допустимый угол перекоса.

Также выделяется еще один тип изделия — магнитный узел или подвес. Его работа основана на принципе левитации, создаваемой магнитными и электрическими полями. Особенность таких систем заключается в возможности подвеса и бесконтактного вращения вала, что исключает трение и износ.

Подшипники качения

Плюсы и минусы использования

Требования ГОСТа устанавливают строгие нормы для производства подшипников данной конструкции. Соблюдение этих стандартов приносит изделиям ряд преимуществ:

• Исключение использования дорогих цветных металлов, что снижает себестоимость и конечную цену для потребителя.
• Высокий коэффициент полезного действия благодаря значительному снижению момента трения и минимизации потерь.
• Возможность изготовления подшипников практически любых размеров, что расширяет их область применения.
• Отличные эксплуатационные характеристики, легкость замены и простота обслуживания.
• Низкий расход смазочных материалов.
• Доступная цена, обусловленная массовым производством и оптимальным использованием материалов.
• Высокая степень взаимозаменяемости, что упрощает и ускоряет ремонт оборудования и машин с подшипниками качения.

Однако изделия такого типа имеют и недостатки. Как и любые механизмы, они имеют свои ограничения:

• Ограничения в применении. Обычно расшифровка марки указывает на непригодность подшипников качения для оборудования, работающего на высоких скоростях и подверженного сильным ударным и вибрационным нагрузкам.
• Невозможность создания абсолютно бесшумных узлов из-за погрешностей форм.
• Достаточно большие размеры и вес, определяемые в радиальном направлении.
• Необходимость строгого соблюдения точности при установке. Даже небольшие отклонения могут привести к преждевременному выходу из строя узла.

Кроме того, практика показывает рост числа запросов на изготовление небольших партий изделий с нестандартными типоразмерами, что значительно увеличивает их отпускную цену.

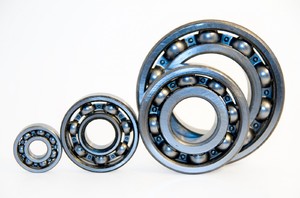

Таблица размеров

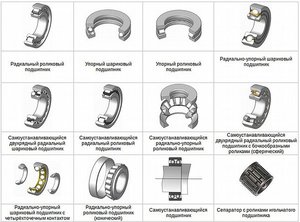

Каталог шариковых подшипников по размерам упрощает поиск оптимальных технических решений. Подбор подшипников на основе таблицы с данными о диаметре внутренних и внешних колец, ширине и других параметрах позволяет не только правильно выбрать комплектующие, но и быстро находить аналоги. Таким образом, использование таблицы размеров подшипников качения играет ключевую роль в обеспечении бесперебойной работы оборудования.

Также важно учитывать срок службы подшипников. На продолжительность эксплуатации влияют несколько факторов:

1. Защита от негативных воздействий окружающей среды.
2. Усталостное разрушение металла, из которого изготовлены элементы узла, и последующее «крошение».
3. Твердость и качество обработки подвижных частей.
4. Использование рекомендованных производителем типов и объемов смазочных материалов.

Современные марки стали и высокое качество изготовления могут значительно увеличить номинальный ресурс шарикоподшипников, заявленный производителем. Однако для продления жизненного цикла необходимо контролировать параметры контактных нагрузок и соблюдать нормы технического обслуживания.

FAQ по обозначениям подшипников. Размерные ряды и серии самых ходовых шарикоподшипников.

Подшипники скольжения

Материалы, используемые для подшипников

Подшипники, как важные элементы механических систем, изготавливаются из различных материалов, каждый из которых обладает своими уникальными свойствами и характеристиками. Выбор материала для подшипников зависит от условий эксплуатации, нагрузки, скорости вращения и других факторов.

Наиболее распространённые материалы, используемые для производства подшипников, включают:

• Сталь: Стальные подшипники являются наиболее распространёнными благодаря своей высокой прочности и долговечности. Они могут быть выполнены из углеродной или легированной стали, что позволяет улучшить их эксплуатационные характеристики. Стальные подшипники часто используются в условиях высоких нагрузок и скоростей.
• Нержавеющая сталь: Подшипники из нержавеющей стали обладают высокой коррозионной стойкостью, что делает их идеальными для использования в агрессивных средах, таких как химическая или пищевая промышленность. Они также сохраняют свои свойства при высоких температурах.
• Бронза: Бронзовые подшипники часто используются в условиях высокой нагрузки и низкой скорости. Они обладают хорошими антифрикционными свойствами и высокой стойкостью к износу. Бронза также хорошо переносит воздействие влаги и коррозии.
• Пластик: Пластиковые подшипники, такие как подшипники из полиамида или политетрафторэтилена (ПТФЭ), легкие и устойчивы к коррозии. Они часто используются в условиях, где требуется низкий уровень шума и трения, а также в средах с агрессивными химическими веществами.
• Керамика: Керамические подшипники обладают высокой прочностью, низким коэффициентом трения и отличной коррозионной стойкостью. Они идеально подходят для высокоскоростных и высокотемпературных приложений, а также в условиях, где требуется минимизация веса.

Каждый из этих материалов имеет свои преимущества и недостатки, и выбор конкретного типа подшипника зависит от специфических требований к эксплуатации. Например, в условиях высокой влажности и коррозии предпочтение отдается нержавеющей стали или пластикам, в то время как для высоких нагрузок и скоростей лучше подойдут стальные или бронзовые подшипники.

В заключение, правильный выбор материала для подшипников является ключевым фактором, определяющим их долговечность и эффективность в различных механических системах. При проектировании и выборе подшипников важно учитывать все аспекты, включая условия эксплуатации, нагрузки и требования к производительности.

Методы проверки и испытания подшипников

Проверка и испытание подшипников являются важными этапами в процессе их производства и эксплуатации. Эти процедуры позволяют выявить дефекты, оценить качество и надежность подшипников, а также определить их соответствие установленным стандартам. Существует несколько методов, которые применяются для проверки и испытания подшипников, и каждый из них имеет свои особенности и область применения.

1. Визуальный осмотр

Первым и наиболее простым методом проверки подшипников является визуальный осмотр. Он позволяет выявить явные дефекты, такие как трещины, сколы, коррозия или загрязнение. При визуальном осмотре важно обращать внимание на состояние поверхности подшипника, а также на наличие посторонних частиц, которые могут повлиять на его работу. Этот метод не требует специального оборудования и может быть выполнен на любом этапе производства или эксплуатации.

2. Измерение геометрических параметров

Для оценки качества подшипников также проводятся измерения их геометрических параметров, таких как диаметр, ширина, зазоры и другие характеристики. Эти измерения выполняются с использованием прецизионных инструментов, таких как штангенциркули, микрометры и другие измерительные приборы. Сравнение полученных значений с установленными стандартами позволяет определить, соответствуют ли подшипники требованиям и могут ли они быть использованы в дальнейшем.

3. Испытания на прочность

Испытания на прочность проводятся для оценки способности подшипников выдерживать нагрузки в условиях эксплуатации. Эти испытания могут включать статические и динамические нагрузки, а также циклические нагрузки, которые моделируют реальные условия работы. Результаты испытаний позволяют определить пределы прочности подшипников и их долговечность.

4. Испытания на шум и вибрацию

Шум и вибрация являются важными показателями работы подшипников. Для их оценки используются специальные устройства, которые позволяют измерять уровень шума и амплитуду вибрации. Эти испытания помогают выявить возможные неисправности, такие как неправильная установка, износ или повреждение подшипников. Регулярный мониторинг уровня шума и вибрации позволяет предотвратить серьезные поломки и продлить срок службы оборудования.

5. Тестирование на температуру

Температура работы подшипников также является критически важным параметром. Повышение температуры может указывать на недостаточную смазку, перегрузку или износ. Для контроля температуры используются термопары и инфракрасные термометры. Испытания на температуру позволяют определить оптимальные условия работы подшипников и предотвратить их перегрев.

6. Испытания на смазку

Смазка играет ключевую роль в работе подшипников, поэтому важно проверять ее качество и количество. Испытания на смазку могут включать анализ вязкости, содержания загрязняющих веществ и других характеристик смазочного материала. Эти испытания помогают определить, достаточно ли эффективно подшипники смазываются в процессе эксплуатации и нужно ли проводить замену смазки.

7. Неразрушающие методы контроля

Для более глубокого анализа состояния подшипников могут применяться неразрушающие методы контроля, такие как ультразвуковая дефектоскопия, магнитно-порошковая дефектоскопия и рентгенография. Эти методы позволяют выявить скрытые дефекты, которые невозможно обнаружить при визуальном осмотре или стандартных испытаниях. Неразрушающие методы контроля особенно полезны для проверки подшипников, которые находятся в эксплуатации и не могут быть демонтированы для осмотра.

В заключение, методы проверки и испытания подшипников являются неотъемлемой частью их производства и эксплуатации. Правильное применение этих методов позволяет обеспечить надежную работу подшипников, продлить срок их службы и предотвратить возможные поломки оборудования.

Советы по выбору подшипников для различных применений

Выбор подшипников для различных применений требует внимательного подхода и учета множества факторов. Правильный выбор подшипника может значительно повысить эффективность работы механизма, продлить срок службы оборудования и снизить вероятность поломок. Ниже приведены основные советы, которые помогут в этом процессе.

1. Определите тип нагрузки

Первым шагом в выборе подшипника является определение типа нагрузки, которую он будет воспринимать. Существуют различные виды нагрузок: радиальные, осевые и комбинированные. Радиальные нагрузки действуют перпендикулярно оси вращения, в то время как осевые нагрузки направлены вдоль оси. Комбинированные нагрузки включают в себя оба типа. Для радиальных нагрузок лучше всего подходят шариковые и роликовые подшипники, тогда как для осевых нагрузок предпочтительнее использовать игольчатые или сферические подшипники.

2. Учитывайте скорость вращения

Скорость вращения также играет важную роль в выборе подшипника. Для высокоскоростных применений необходимо выбирать подшипники, которые могут выдерживать большие скорости без перегрева и износа. Шариковые подшипники, как правило, лучше подходят для высоких скоростей, в то время как роликовые подшипники могут быть более предпочтительными для низких скоростей и высоких нагрузок.

3. Обратите внимание на условия эксплуатации

Условия эксплуатации подшипников, такие как температура, влажность, наличие загрязняющих веществ и вибрации, также должны учитываться при выборе. Для работы в агрессивных средах, например, в условиях высокой влажности или запыленности, рекомендуется использовать подшипники с защитными крышками или уплотнениями. В условиях высоких температур стоит обратить внимание на подшипники, изготовленные из специальных материалов, устойчивых к термическому воздействию.

4. Рассмотрите необходимость в смазке

Смазка подшипников является критически важным фактором для их долговечности и надежности. В зависимости от условий эксплуатации и типа подшипника, может потребоваться регулярная смазка или использование подшипников с герметичной смазкой, которые не требуют обслуживания. Важно выбирать правильный тип смазки, так как она влияет на трение, износ и общую производительность подшипника.

5. Оцените стоимость и доступность

Не менее важным аспектом является стоимость подшипников и их доступность на рынке. Иногда более дорогие подшипники могут оказаться более выгодными в долгосрочной перспективе благодаря своей надежности и долговечности. Также стоит учитывать возможность замены и доступность запасных частей, особенно если подшипники используются в критически важных механизмах.

6. Консультируйтесь с экспертами

Если у вас возникают сомнения в выборе подшипника, не стесняйтесь обращаться за консультацией к специалистам. Инженеры и технические консультанты могут помочь вам выбрать наиболее подходящий вариант, основываясь на вашем конкретном применении и условиях эксплуатации.

Следуя этим советам, вы сможете сделать обоснованный выбор подшипников, что в свою очередь обеспечит надежную и эффективную работу вашего оборудования.
