В процессе работы с болгаркой неизбежно возникает большое количество пыли, что не только ухудшает видимость, но и негативно сказывается на здоровье мастера. В этой статье мы рассмотрим, как можно эффективно решить проблему пылеобразования с помощью кожуха для болгарки, который подключается к пылесосу. Вы узнаете о различных видах кожухов, их преимуществах и недостатках, а также получите пошаговые инструкции по изготовлению такого устройства своими руками из подручных материалов. Полезные советы помогут вам создать эффективное решение для комфортной и безопасной работы.

Причины образования пыли

Болгарка — многофункциональный инструмент, позволяющий выполнять различные задачи. С помощью сменных насадок можно резать металл, камень, керамогранит и плитку, а также обрабатывать древесину и другие материалы. Однако одним из основных недостатков является образование значительного количества пыли.

Работы, приводящие к образованию большого количества мелкого мусора:

• Штробление пазов в стенах. Эти работы выполняются по штукатурке с использованием цемента и песка мелкой фракции. Высота, на которой проходят каналы, составляет от полутора до двух метров, что приводит к равномерному оседанию пыли по всему помещению.
• Шлифовка деревянных конструкций. Перед покрытием деревянных изделий краской или лаком необходимо удалить волокна целлюлозы, образующиеся в процессе пиления. Эти легкие волокна могут долго оставаться в воздухе.
• Удаление старого лакокрасочного покрытия. Перед нанесением новой краски старую нужно удалить с помощью лепесткового наждачного круга, который создает мелкие частицы.
• Резка керамической плитки для пола и декора. Спеченная керамика имеет мелкозернистую структуру, которая легко распространяется по помещению.
• Циклевка паркета или деревянных полов. Для выравнивания полов снимается верхний слой, что приводит к образованию стружки и большого количества древесной пыли из-за различной высоты неровностей.

После завершения ремонта пыль необходимо убирать из всех щелей и труднодоступных мест. Чтобы защитить соседние помещения от строительной пыли, в дверных проемах устанавливаются защитные экраны из полиэтиленовой пленки или легкой ткани. Также можно использовать специальные устройства, которые можно изготовить самостоятельно.

Виды кожухов

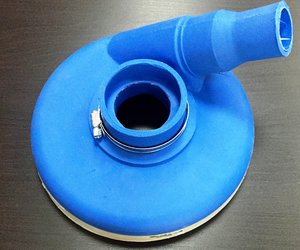

В магазинах, специализирующихся на продаже электрических инструментов, можно найти защитные кожухи для угловых шлифовальных машин (УШМ) с функцией пылеотведения. Большинство брендов предлагает такие аксессуары для полупрофессионального и профессионального оборудования известных марок.

Основная цель этой оснастки — эффективный отвод пыли из зоны обработки непосредственно с помощью шлифмашины. Крепление осуществляется на стандартные места с использованием хомута.

Выхлопной патрубок соответствует всасывающему шлангу пылесоса. Его наружный диаметр составляет 65 мм, а диаметр отверстия — 59 мм. Размеры пылеотсоса соответствуют установленному кругу. Например, кожух Messer 10−40−441 предназначен для круга диаметром 180 мм, а его габариты составляют 245х230х100 мм.

Существенным недостатком готовой оснастки является высокая стоимость. Минимальная цена на вытяжной кожух для болгарки, предназначенный для подключения к пылесосу, составляет около 3000 рублей, что сопоставимо с ценой бюджетной угловой шлифовальной машины.

Однако, как говорится, на бедность нет ума, и домашние мастера нашли выход, изготовив дополнительное оборудование своими руками.

Штробление стен от пола до потолка без пыли. Кожух для болгарки . Электрик Ярославль.

Интересные факты

Вот несколько интересных фактов о создании кожуха для болгарки под пылесос своими руками:

1. Эффективность пылеудаления: Использование кожуха для болгарки, подключенного к пылесосу, значительно снижает количество пыли и мелких частиц, которые попадают в воздух. Это не только улучшает видимость во время работы, но и защищает здоровье мастера, уменьшая риск заболеваний дыхательных путей.

2. Материалы для изготовления: Для создания кожуха можно использовать различные материалы, такие как акрил, пластик или даже металл. Важно, чтобы выбранный материал был достаточно прочным и устойчивым к высоким температурам, возникающим при работе с болгаркой.

3. Индивидуальная настройка: Изготавливая кожух самостоятельно, можно адаптировать его под конкретные задачи и типы работ. Например, можно создать съемный кожух для удобства замены дисков или добавить дополнительные элементы, такие как направляющие для более точного реза. Это позволяет значительно повысить функциональность инструмента.

Самостоятельное изготовление

Создать кожух для болгарки, который подключается к пылесосу, вполне реально своими руками. Главное — проявить немного креативности. Существует множество материалов для этого:

• алюминиевая кастрюля или тарелка;
• пластиковая канистра от масла;
• пластиковая бутылка объемом 5 литров.

Наилучший вариант — тот, который не требует сварочного оборудования.

Штатный кожух

Менее затратный способ создания устройства — использование стандартного защитного кожуха. Для этого достаточно прикрепить боковую крышку и патрубок. Чтобы изготовить боковую крышку, выполните следующие шаги:

• Нарежьте из оцинкованной стали полоски шириной 15 мм и длиной 30 мм для уголков. Согните их под прямым углом в центре.
• В открытой боковой части кожуха просверлите отверстия, диаметр которых меньше толщины саморезов. Прикрепите уголки через эти отверстия.
• Вырежьте боковую крышку из оцинковки по нужному контуру.
• Ближе к краю крышки просверлите отверстие для патрубка.
• Патрубок можно создать, свернув листовую заготовку в трубу. Края закрепите саморезами или хомутами.
• Надрежьте один край патрубка в нескольких местах и разогните сектора.
• Вставьте трубу в вырезанную крышку и закрепите её саморезами.
• Прикрепите конструкцию к уголкам с помощью саморезов.
• Закрепите всю конструкцию на угловой шлифовальной машине.
• Подключите пылесос через гофрированный шланг. Для надежности соединения используйте хомут.

Теперь ваша угловая шлифовальная машина с кожухом для пылесоса готова к эксплуатации.

Самодельный защитный кожух для болгарки под Алмазную чашку. УШМ-Пылисос

Модель из пластмассовой канистры

После замены масла или добавления антифриза в автомобиле в гараже остаются пластиковые канистры. Их прочные стенки и угловые отливы сохраняют форму и не деформируются. Кроме того, диаметр горловины канистры почти совпадает с размером шланга пылесоса.

Перед раскройкой важно определить глубину погружения отрезного диска. Установленный пылеотвод может ограничивать это погружение. В качестве основы можно использовать стандартный кожух.

• Сначала сделайте разметку маркером.
• Острым строительным ножом аккуратно вырежьте отверстия и удалите лишние части. Рекомендуется делать отверстия для крепления на болгарке с обеих сторон, чтобы в будущем можно было изменить направление вращения.
• Подключите шланг к горловине с помощью хомута.
• Закрепите пылесос на угловой шлифовальной машине (УШМ) с использованием хомута и переходного кольца.
• Чтобы закрыть неиспользуемое посадочное отверстие, вырежьте круг большего диаметра и закрепите его с помощью саморезов.

Универсальный кожух для болгарки с пылеотводом

Приспособление для плиткореза

Для резки керамической плитки необходим постоянный контроль процесса. Однако вытяжной кожух для угловой шлифовальной машины полностью закрывает обзор. Поэтому лучше использовать прозрачный материал для его изготовления.

В качестве основы подойдет 5-литровая прозрачная бутылка из-под воды. В горлышко бутылки удобно вставляется патрубок от пылесоса. С помощью канцелярского ножа вырезается отверстие для его установки.

Дно бутылки отрезается так, чтобы диск шлифмашины находился на нужной высоте. Конструкция фиксируется на УШМ с помощью хомута или винтов. Большой объем бутылки предотвращает разлет пыли, а кожух также выполняет функцию пылесборника.

Работник, осуществляющий резку в закрытом помещении, подвержен вредным факторам. Для своей безопасности он может использовать респиратор и защитные очки или установить на инструмент пылесборник или пылезащитный кожух.

Пылеотводящий кожух для болгарки 125мм. под пылесос. Штроборез своими руками.Резка без пыли.

Материалы и инструменты для изготовления

Для изготовления кожуха для болгарки под пылесос потребуется ряд материалов и инструментов, которые можно найти в большинстве хозяйственных магазинов или в домашних мастерских. Важно заранее подготовить все необходимые компоненты, чтобы процесс сборки прошел максимально гладко и эффективно.

Материалы:

• Пластиковая труба: Используйте пластиковую трубу диаметром 50-60 мм. Она будет служить основным элементом для подключения к пылесосу.
• Листовой металл или фанера: Для создания корпуса кожуха подойдет листовой металл (например, алюминий) или фанера толщиной 5-10 мм. Выбор материала зависит от ваших предпочтений и доступности.
• Уплотнитель: Резиновый или силиконовый уплотнитель поможет обеспечить герметичность соединений и предотвратить утечку пыли.
• Крепежные элементы: Саморезы, гайки и болты, которые понадобятся для соединения различных частей конструкции.
• Краска или антикоррозийное покрытие: Для защиты металлических частей от коррозии и придания эстетического вида.

Инструменты:

• Дрель: Необходима для сверления отверстий в корпусе и для крепления элементов.
• Ножовка по металлу или лобзик: Используется для резки листового металла или фанеры по нужным размерам.
• Шлифовальная машина: Позволит обработать края деталей, чтобы избежать заусенцев и повысить безопасность.
• Рулетка и линейка: Для точного измерения и разметки деталей перед их резкой.
• Отвертка и ключи: Понадобятся для сборки и крепления элементов конструкции.

Собрав все необходимые материалы и инструменты, вы сможете приступить к процессу изготовления кожуха для болгарки под пылесос. Важно следовать инструкциям и соблюдать технику безопасности, чтобы избежать травм и повреждений оборудования.

Техника безопасности при работе с болгаркой

Работа с болгаркой (угловой шлифовальной машиной) требует особого внимания к технике безопасности, так как это инструмент, который может представлять опасность как для оператора, так и для окружающих. Прежде всего, перед началом работы необходимо ознакомиться с инструкцией к инструменту и соблюдать все рекомендации производителя.

Во-первых, обязательно используйте средства индивидуальной защиты (СИЗ). Это включает в себя защитные очки, которые предотвратят попадание мелких частиц и искр в глаза, а также защитную маску или респиратор для защиты органов дыхания от пыли и вредных частиц, образующихся при шлифовке. Кроме того, рекомендуется использовать перчатки, чтобы избежать порезов и травм рук.

Во-вторых, убедитесь, что рабочая зона хорошо освещена и свободна от посторонних предметов. Это поможет избежать случайных травм и обеспечит комфортную работу. Также важно, чтобы вблизи не находились люди, особенно дети и животные, так как работа с болгаркой может быть опасной.

При работе с болгаркой следует обращать внимание на состояние инструмента. Перед началом работы проверьте, что диск установлен правильно и надежно закреплен. Не используйте поврежденные или изношенные диски, так как это может привести к их разрушению во время работы и серьезным травмам.

Во время работы старайтесь держать инструмент обеими руками и контролировать его движение. Не допускайте перегрева диска, так как это может привести к его разрушению. Если вы заметили, что диск начинает сильно нагреваться, остановите работу и дайте ему остыть.

Также важно следить за тем, чтобы кабель питания не мешал вам во время работы. Убедитесь, что он не находится под ногами и не может быть случайно перерезан. Если вы работаете на высоте или в неудобных условиях, используйте удлинитель с защитой от перегрузки.

Наконец, после завершения работы обязательно отключите инструмент от сети и очистите рабочее место от пыли и мусора. Это поможет предотвратить несчастные случаи в будущем и обеспечит безопасность для вас и окружающих.

Тестирование и настройка кожуха

После того как кожух для болгарки под пылесос был собран, необходимо провести его тестирование и настройку. Это важный этап, который поможет убедиться в правильности конструкции и эффективности работы устройства.

Первым шагом в тестировании является визуальный осмотр кожуха. Убедитесь, что все соединения надежны, а детали не имеют трещин или других повреждений. Проверьте, что кожух плотно прилегает к болгарке и не имеет зазоров, через которые может выходить пыль.

Далее, подключите пылесос к кожуху. Убедитесь, что соединение надежное и не пропускает воздух. Для этого можно использовать специальные адаптеры, которые обеспечивают плотное соединение между кожухом и пылесосом. Если у вас нет подходящего адаптера, можно использовать изоленту или герметик для улучшения герметичности.

Теперь можно перейти к практическому тестированию. Включите болгарку и начните обрабатывать материал, который вы планируете использовать. Это может быть металл, дерево или другой материал. Обратите внимание на то, как работает система пылеудаления. Если кожух правильно сконструирован, то большая часть пыли должна улавливаться пылесосом, а не разлетаться по помещению.

Если вы заметили, что пыль все еще выходит из-под кожуха, возможно, потребуется внести некоторые изменения в конструкцию. Проверьте, правильно ли установлены все элементы, и при необходимости измените угол наклона кожуха или его положение относительно болгарки. Иногда достаточно просто изменить положение кожуха, чтобы улучшить эффективность пылеудаления.

Также стоит обратить внимание на уровень шума. Если кожух создает дополнительные звуки или вибрации, это может указывать на неправильную установку или несоответствие размеров. В таком случае стоит проверить все крепления и, возможно, добавить дополнительные элементы для уменьшения вибраций.

После завершения тестирования и настройки кожуха, рекомендуется провести несколько пробных работ с различными материалами, чтобы убедиться в его универсальности и эффективности. Это поможет вам понять, насколько хорошо кожух справляется с задачей пылеудаления в различных условиях.

Не забывайте также о регулярном обслуживании кожуха и пылесоса. Чистите фильтры пылесоса и проверяйте состояние кожуха, чтобы обеспечить его долгую и эффективную работу.
