Магнитный толщиномер – это высокоточный инструмент, который широко используется в различных отраслях для измерения толщины покрытий на металлических поверхностях. Несмотря на свою репутацию надежного и авторитетного прибора, у него есть свои слабые места, которые могут повлиять на точность измерений. В данной статье мы подробно рассмотрим, в чем заключаются эти недостатки, а также обсудим, какие материалы могут стать проблемой при использовании магнитного толщиномера. Это поможет пользователям лучше понять, как правильно применять прибор и избежать распространенных ошибок.

Как работает толщиномер с магнитной хваткой?

Современные технологии в приборостроении позволяют получать информацию без физического контакта с объектом. Теперь для изучения внутренностей двигателя, механизма или даже человеческого организма не нужно разбирать исследуемый объект. В медицине используются аппараты ультразвуковой диагностики, а в технической сфере — аналогичные устройства, такие как толщиномеры, которые позволяют легко получать точные данные об объекте исследования. Например, для анализа автомобильного двигателя необходим технический эндоскоп, а для внешнего осмотра кузова — толщиномер.

Толщиномеры покрытий — это специализированные приборы для поверхностного анализа объектов. Как следует из названия, их основная функция — измерение толщины. Представьте, что на металлической основе, то есть на поверхности, имеется какое-либо покрытие: краска, лак, стекло, ржавчина, пластик, полимер или грунт. Важно, чтобы основание было металлическим, а покрытие — неметаллическим. Магнитные толщиномеры предназначены для точного измерения толщины покрытия относительно основания из черных металлов.

Принцип их работы основан на магнитной индукции, которая фиксирует сопротивление магнитной цепи и влияние толщины покрытия на него. Показания, полученные прибором, фиксируются в следующем порядке: основание — покрытие — датчик. Существуют и другие типы толщиномеров (не магнитные), которые используются для получения данных о покрытиях на основе цветных металлов. Они работают по принципу вихревых токов, и об этом мы расскажем позже. В данный момент сосредоточимся на магнитных моделях этих приборов.

https://youtube.com/watch?v=ZAne_Y6Olfs

Где авторитетно показание толщиномера?

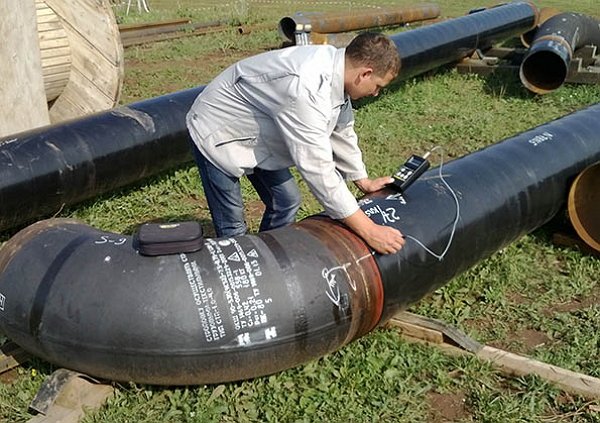

Магнитный толщиномер лакокрасочных покрытий играет важную роль в таких отраслях, как станкостроение, автомобилестроение, судостроение и авиастроение. Например, в процессе производства необходимо получать данные о толщине хромового покрытия на краях плоских деталей, контролировать наличие дефектов или измерять толщину покрытия на готовых кольцах компрессионных двигателей внутреннего сгорания.

Кроме того, магнитные толщиномеры активно используются в техническом контроле, лабораториях, специализированных мастерских и в ходе ремонтных работ. Их показания вызывают доверие у экспертов-оценщиков страховых компаний и других специалистов, заинтересованных в измерении толщины покрытия. Принцип работы прибора основан на свойствах постоянных магнитов. Магнитная основа, на которую нанесено покрытие (объект измерения), взаимодействует с магнитом, встроенным в устройство.

Сила этого взаимодействия служит основным показателем для определения толщины поверхности: чем слабее сила, тем больше толщина покрытия.

https://youtube.com/watch?v=Xp4hsB94z-4

Интересные факты

Вот несколько интересных фактов о магнитных толщиномерах и их слабых местах:

1. Чувствительность к магнитным полям: Магнитные толщиномеры работают на основе измерения магнитного поля, создаваемого под воздействием магнитных свойств материала. Однако они могут быть чувствительны к внешним магнитным полям, что может привести к искажению результатов измерений. Это делает их менее надежными в условиях, где присутствуют сильные электромагнитные помехи.

2. Ограничения по материалам: Эти приборы наиболее эффективны для измерения толщины ферромагнитных материалов, таких как сталь. Однако они не могут использоваться для немагнитных материалов, таких как алюминий или медь, что ограничивает их применение в некоторых отраслях, где требуется измерение толщины различных типов покрытий.

3. Влияние на поверхность: Качество поверхности измеряемого материала также может влиять на точность измерений. Неровности, загрязнения или окалина могут привести к ошибкам в показаниях толщиномера. Поэтому перед использованием прибора важно подготовить поверхность, что может потребовать дополнительных затрат времени и усилий.

Эти аспекты подчеркивают важность понимания ограничений магнитных толщиномеров для достижения точных и надежных результатов в измерениях.

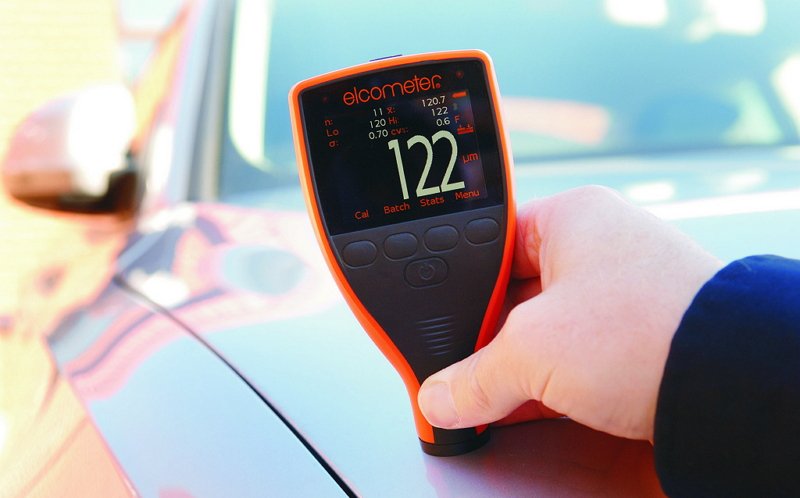

Как правильно работать с прибором?

Работа с толщиномером проста и не требует специальных технических знаний. Чтобы использовать прибор, достаточно поднести его к измеряемой поверхности и прижать щуп с встроенным датчиком. Этот датчик фиксирует расстояние от его конца до основания. После нажатия кнопки, сопровождаемого звуковым сигналом, на дисплее отображается результат измерения. Пользователь может настроить прибор на одноразовое измерение или установить периодическое обновление данных через заданные интервалы. Это позволяет точно определить толщину покрытия. Некоторые модели, такие как МТ-201К, имеют удобный столик для снятия показаний.

Однако у устройства есть ограничения, указанные в его технических характеристиках. Прежде всего, магнитный толщиномер не подходит для работы с немагнитными основаниями. Чтобы проверить, подходит ли металлическое основание, достаточно поднести к нему магнит. Если он притягивается, основание можно измерять с помощью магнитного толщиномера. Если притяжение слабое, потребуется другой тип прибора. Материалы, такие как дерево, пластик, медь и алюминий, не подходят для использования с данным устройством. Кроме того, нельзя проводить измерения на сырых покрытиях.

Какие еще покрытия могут привести к ошибкам в измерениях? Это никелевые покрытия, краска с добавлением железа (особенно если окрашивание проводилось на ржавом металле), а также покрытия, подверженные деформации. Поролон и пенопласт также не рекомендуются для измерений. Точность данных возрастает, если основание однородное, а не состоит из соединенных пластин. Близко расположенные металлические пластины могут создавать взаимные магнитные поля, которые накладываются друг на друга.

Еще одним ограничением является слишком малая толщина основания. Если она составляет менее 0,5 миллиметров, точность измерений может снизиться (хотя и незначительно). Также важно учитывать диаметр основания: если он меньше 10 миллиметров, это может негативно сказаться на результатах. В некоторых случаях данные необходимо уточнять в соответствии с эталонными значениями. Это касается оснований с толщиной от 0,3 до 0,5 мм, а также слишком толстых (более 5 мм) или состоящих из нескольких слоев с различным диаметром. Процесс уточнения показаний называется калибровкой. Для этого прибор комплектуется образцами стали и алюминия, которые служат контрольными объектами и помогают сравнивать полученные результаты.

Замер толшиномером толщины краски на Suzuki

Чем заменить магнитный толщиномер, если основание не магнитно?

Как и обещали, расскажем о различных типах толщиномеров. Кроме магнитных, существуют механические, ультразвуковые, вихретоковые, электромагнитные и электромагнитно-вихретоковые приборы. Механический толщиномер популярен в строительстве и ремонте. Его основная задача — контролировать толщину слоя краски, что обеспечивает равномерное покрытие и снижает расход материалов.

Свеженанесенный лак или краска могут выглядеть равномерно, но после высыхания могут обнаружиться недостаточно закрашенные участки. В таком случае нужно дополнительно закрасить эти места и снова покрыть всю поверхность, что приводит к излишнему расходу материала. Механический толщиномер позволяет получить данные о влажном слое лакокрасочных материалов. Щуп или гребенка оснащены маркерами на зубцах. Прибор прижимается к поверхности на несколько секунд, после чего проводится осмотр. На основе отпечатка материала на зубцах между маркерами делается вывод о толщине слоя.

Для оснований из цветных металлов применяются вихретоковые толщиномеры. Их работа основана на принципе вихревых токов, известных также как токи Фуко. Ток с частотой выше 1 МГц проходит через катушку, создавая переменное магнитное поле, которое активирует датчики на щупе. Когда прибор прижимается к проводящему материалу, возникают токи Фуко. Эти токи создают противоположные электромагнитные поля, которые измеряются датчиками.

В заключение стоит отметить, что название прибора отражает его принцип работы: в магнитном толщиномере используется взаимодействие встроенного магнита и магнитной поверхности объекта. Этот прибор предназначен для измерения толщины покрытия на черных металлах. В механическом толщиномере необходимо визуально оценить краску на зубцах щупа и сделать вывод на основе полученных данных. С точки зрения точности, он является наименее точным из всех. Вихретоковая модель эффективна, когда использование магнита невозможно — на непроводящих поверхностях и цветных металлах.

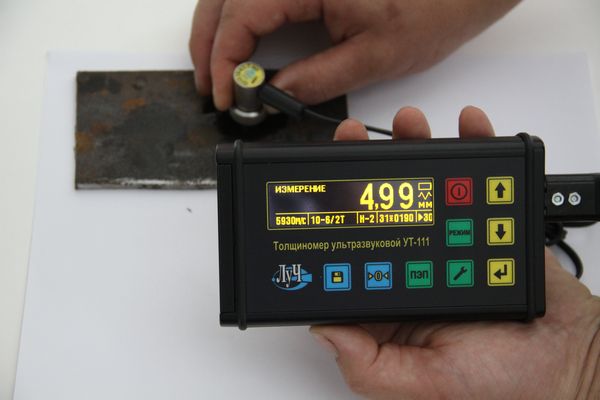

А1208 ультразвуковой толщиномер

Типичные ошибки при использовании магнитного толщиномера

Магнитные толщиномеры являются высокотехнологичными приборами, предназначенными для измерения толщины покрытий на металлических поверхностях. Несмотря на свою точность и надежность, они могут давать неверные результаты, если не учитывать некоторые ключевые аспекты их использования. В этой части статьи мы рассмотрим типичные ошибки, которые могут возникнуть при работе с магнитными толщиномерами, и как их избежать.

1. Неправильная калибровка прибора

Перед началом измерений необходимо убедиться, что магнитный толщиномер правильно откалиброван. Калибровка должна проводиться с использованием стандартных образцов, соответствующих материалу, который будет измеряться. Неправильная калибровка может привести к значительным погрешностям в измерениях.

2. Игнорирование типа основания

Магнитные толщиномеры предназначены для работы с ферромагнитными материалами. Использование прибора на немагнитных основаниях, таких как алюминий или медь, приведет к ошибочным показаниям. Важно заранее определить, подходит ли данный прибор для конкретного типа материала.

3. Неправильный угол наклона

При проведении измерений необходимо следить за тем, чтобы прибор находился в правильном положении относительно поверхности. Измерения под углом могут привести к искажению результатов. Рекомендуется держать толщиномер перпендикулярно к поверхности для получения наиболее точных данных.

4. Загрязнение поверхности

Перед измерением поверхность должна быть очищена от загрязнений, таких как пыль, масло или ржавчина. Наличие загрязнений может повлиять на магнитные свойства и, как следствие, на точность измерений. Рекомендуется использовать специальные чистящие средства, чтобы подготовить поверхность к измерениям.

5. Неправильный выбор диапазона измерений

Магнитные толщиномеры имеют разные диапазоны измерений, и выбор неправильного диапазона может привести к ошибкам. Перед началом работы необходимо ознакомиться с характеристиками прибора и выбрать соответствующий диапазон для измеряемого покрытия.

6. Пренебрежение температурными условиями

Температура окружающей среды может оказывать влияние на работу магнитного толщиномера. Некоторые модели могут быть чувствительны к изменениям температуры, что может привести к ошибочным показаниям. Рекомендуется проводить измерения в пределах рекомендованного диапазона температур, указанного в инструкции к прибору.

7. Неправильная интерпретация данных

Наконец, одной из распространенных ошибок является неправильная интерпретация полученных данных. Пользователь должен быть знаком с характеристиками измеряемого материала и знать, какие значения толщины являются нормальными. Без должного понимания результатов можно сделать неверные выводы о состоянии покрытия.

Избежание этих распространенных ошибок поможет пользователям магнитных толщиномеров получать более точные и надежные результаты, что, в свою очередь, повысит эффективность контроля качества покрытий и продлит срок службы изделий.

Влияние внешних факторов на точность измерений

Магнитные толщиномеры, как и любые другие измерительные приборы, подвержены влиянию различных внешних факторов, которые могут существенно сказаться на их точности и надежности. Понимание этих факторов является ключевым для обеспечения корректности получаемых данных.

Одним из основных факторов, влияющих на точность измерений, является температура окружающей среды. Магнитные толщиномеры часто имеют определенный диапазон рабочих температур, в пределах которого они могут функционировать с максимальной точностью. При превышении или понижении этих температурных границ может происходить изменение характеристик материалов, что, в свою очередь, приводит к ошибкам в измерениях. Например, при высоких температурах может происходить расширение материалов, что влияет на магнитные свойства и, соответственно, на результаты измерений.

Другим важным аспектом является влажность. Влага может оказывать влияние на магнитные свойства материалов, а также на работу самого прибора. В условиях высокой влажности может происходить коррозия элементов толщиномера, что также негативно сказывается на его функциональности. Поэтому для обеспечения точности измерений рекомендуется проводить их в условиях, соответствующих рекомендациям производителя.

Электромагнитные помехи также могут стать причиной искажений в показаниях магнитного толщиномера. Источники таких помех могут включать в себя как промышленные установки, так и бытовую технику. Важно учитывать наличие таких источников вблизи места проведения измерений и, при необходимости, использовать экранирование или специальные фильтры для минимизации их влияния.

Кроме того, состояние поверхности, на которой проводятся измерения, также играет значительную роль. Неровности, загрязнения или наличие оксидных пленок могут привести к неправильным показаниям. Поэтому перед использованием магнитного толщиномера необходимо тщательно подготовить поверхность, чтобы обеспечить максимальную точность измерений.

Наконец, человеческий фактор не следует сбрасывать со счетов. Неправильная техника измерения, отсутствие калибровки прибора или недостаточная квалификация оператора могут привести к значительным ошибкам. Регулярное обучение и повышение квалификации пользователей, а также соблюдение всех инструкций по эксплуатации являются необходимыми мерами для обеспечения надежности и точности измерений.

Таким образом, для достижения высокой точности измерений с помощью магнитного толщиномера необходимо учитывать множество внешних факторов, которые могут оказывать влияние на результаты. Понимание этих аспектов и применение соответствующих мер позволит минимизировать ошибки и повысить надежность получаемых данных.

Обслуживание и калибровка магнитного толщиномера

Обслуживание и калибровка магнитного толщиномера являются ключевыми аспектами, которые напрямую влияют на точность и надежность измерений. Несмотря на высокую степень автоматизации и технологичности современных магнитных толщиномеров, они все же требуют регулярного ухода и периодической проверки своих характеристик.

Первым шагом в обслуживании магнитного толщиномера является регулярная проверка его состояния. Это включает в себя осмотр корпуса на наличие механических повреждений, трещин или коррозии, которые могут повлиять на работу устройства. Также важно следить за состоянием датчиков и кабелей, так как их повреждение может привести к неправильным измерениям.

Калибровка магнитного толщиномера должна проводиться в соответствии с рекомендациями производителя. Обычно это включает в себя использование стандартных образцов с известной толщиной, что позволяет проверить точность прибора. Калибровка должна проводиться как минимум раз в год, а также перед началом крупных измерительных кампаний или в случае, если прибор подвергался механическим воздействиям.

Важно отметить, что условия эксплуатации также могут влиять на точность измерений. Например, температура и влажность окружающей среды могут изменять магнитные свойства материалов, что, в свою очередь, может привести к ошибкам в измерениях. Поэтому рекомендуется проводить калибровку в тех же условиях, в которых будет использоваться прибор.

Кроме того, следует учитывать, что магнитные толщиномеры могут иметь разные режимы работы, в зависимости от типа измеряемого материала. Например, для измерения толщины покрытий на ферромагнитных и немагнитных подложках могут потребоваться разные настройки. Поэтому важно внимательно изучить руководство пользователя и следовать инструкциям по настройке прибора для конкретных условий эксплуатации.

Наконец, стоит упомянуть о необходимости обучения персонала, работающего с магнитными толщиномерами. Неправильное использование прибора может привести к ошибкам в измерениях и, как следствие, к неверным выводам. Обучение должно включать как теоретические аспекты работы с прибором, так и практические навыки, позволяющие эффективно использовать его в различных условиях.

Таким образом, регулярное обслуживание и калибровка магнитного толщиномера являются необходимыми мерами для обеспечения его точности и надежности. Пренебрежение этими аспектами может привести к серьезным последствиям, включая финансовые потери и ухудшение качества продукции.
