В мире трубопроводных систем заглушка межфланцевая играет ключевую роль в обеспечении надежности и безопасности работы. Она позволяет мастерам быстро и эффективно перекрыть поток рабочей среды, что особенно важно во время проведения ремонтных работ или профилактического обслуживания. В данной статье мы подробно рассмотрим, как правильно использовать межфланцевую заглушку, чтобы минимизировать риски и избежать аварийных ситуаций. Также в видеоформате мы продемонстрируем процесс установки заглушки, что поможет вам лучше понять все нюансы работы с этим важным элементом трубопроводной системы.

Заглушки межфланцевые – размеры и конструкция

Плоские межфланцевые заглушки позволяют временно отключить трубопровод, не освобождая его от содержимого. Это необходимо, например, при ремонте, сервисных или испытательных работах. В водопроводных системах часто требуется остановить подачу воды, а в газопроводах — прекратить газовый поток. В таких ситуациях межфланцевые заглушки, размеры которых зависят от диаметра трубы, становятся незаменимыми.

Для обеспечения высокого качества работ с этой запорной арматурой важно учитывать материал трубопровода. Заглушки должны быть изготовлены из того же материала, что и трубы, чтобы гарантировать полное перекрытие потока. Эти элементы, выполняющие функцию перекрытия, являются недорогой запорной арматурой по сравнению с задвижками. Установка заглушек происходит на фланец или между фланцами, где они также служат уплотнителями. Однако стоит отметить, что их использование разовое: они применяются только во время ремонтных или сервисных работ и имеют два положения — «открыто» и «закрыто», промежуточного положения не предусмотрено.

Заглушки также могут использоваться для дополнительного уплотнения, обеспечивающего полную герметичность. Для этого в производстве уплотнителей применяются специальные материалы, такие как паронит, фторопласт и резина. Особенно популярны уплотнители с графитовой подложкой. Это не исчерпывающий список, но именно эти материалы наиболее распространены. В настоящее время существуют модели заглушек с уже встроенным уплотнителем. Такие решения оптимальны для достижения полной герметичности и минимизируют влияние человеческого фактора, когда надежность запорного соединения зависит от выбора и установки уплотнителя. В таких случаях заглушка и уплотнитель представляют собой единое целое.

Первый видео-урок в рамках проекта «Школа герметизации» (School of Sealing)

Заглушка межфланцевая поворотная и с рукояткой – в чем разница?

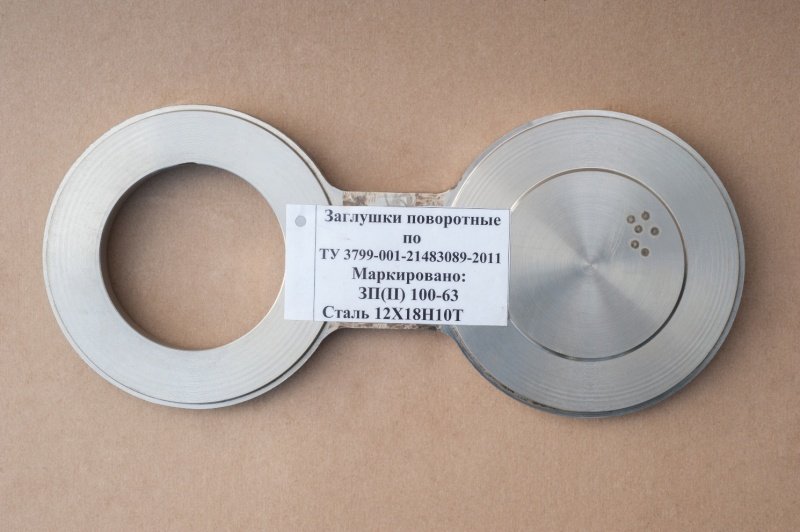

ГОСТ на межфланцевые заглушки выделяет несколько типов: поворотные и с рукояткой. Что такое поворотная заглушка? Внешне она напоминает очки, что и стало причиной ее второго названия — «очковая». У нее есть и другие наименования: обтюратор, очки Шмидта, реверсивная заглушка. Эта заглушка состоит из двух частей. Первая часть — глухая, она блокирует поток. Вторая часть имеет отверстия, позволяющие открывать поток. Обе части соединены специальной перемычкой с отверстием для оси. Для поворота запорного механизма могут использоваться болты или шпильки, а для герметичности применяется уплотнитель, устанавливаемый на сердечник с обеих сторон. Выбор уплотнителя зависит от характера выполняемых работ.

Заглушка с рукояткой имеет иную конструкцию. Она устанавливается между фланцами, и после завершения работ, когда необходимость в герметичности отпадает, заглушка извлекается. После ее удаления фланцы можно стянуть. Для удобства работы с таким запорным устройством полезно знать несколько нюансов. Оптимально установить заглушку, а затем, после ее извлечения, использовать межфланцевое кольцо. К кольцу следует прикрепить уплотнитель, после чего они устанавливаются непосредственно между фланцами, когда заглушка уже вытащена. Это позволяет избежать необходимости стягивания фланцев, но важно, чтобы размер кольца соответствовал толщине заглушки.

Сердечник заглушки можно использовать несколько раз, но уплотнитель необходимо заменять. Учитывая эти особенности, для удобства стали производить заглушки, в которых уплотнитель функционирует по принципу картриджа. Чаще всего заглушку с рукояткой устанавливают в конце трубопровода. Она незаменима при проведении ремонтных работ, когда требуется перекрыть поток. К заглушкам предъявляются определенные требования: они должны выдерживать давление от 1,6 до 10 МПа, а температурный диапазон их эксплуатации составляет от -70 до +450 градусов Цельсия.

Поскольку большинство труб подвержены ржавчине и коррозии, запорная арматура должна быть устойчива к воздействию рабочей среды и не поддаваться разрушению.

Поворотная заглушка обладает рядом преимуществ. Она обеспечивает полное перекрытие трубопровода без утечек. Кроме того, у нее отсутствуют подвижные детали, что гарантирует длительный срок службы. Изготовление этих деталей достаточно простое, они легкие и имеют низкую себестоимость, что делает их популярными среди других видов запорной арматуры. Однако есть и недостатки. Например, они не позволяют частично перекрыть поток — возможно только полное закрытие трубы. Установка и перекрытие трубопровода требуют значительного времени, при этом закрывается довольно большой участок.

Третий видео-урок в рамках проекта «Школа герметизации» (School of Sealing)

Интересные факты

Вот несколько интересных фактов о межфланцевых заглушках, которые могут быть полезны мастерам по трубам:

1. Универсальность применения: Межфланцевые заглушки используются не только в водопроводных системах, но и в нефтегазовой, химической и пищевой промышленности. Они позволяют быстро и эффективно закрывать трубы, что особенно важно при проведении ремонтных работ или замене оборудования.

2. Материалы и конструкции: Заглушки могут быть изготовлены из различных материалов, таких как сталь, нержавеющая сталь, чугун, пластик и даже бронза. Это позволяет выбрать оптимальный вариант в зависимости от условий эксплуатации, таких как температура, давление и химическая среда.

3. Легкость установки и демонтажа: Межфланцевые заглушки обычно имеют стандартные размеры и конструкции, что делает их установку и демонтаж быстрыми и простыми. Это значительно экономит время мастеров и снижает затраты на обслуживание трубопроводных систем.

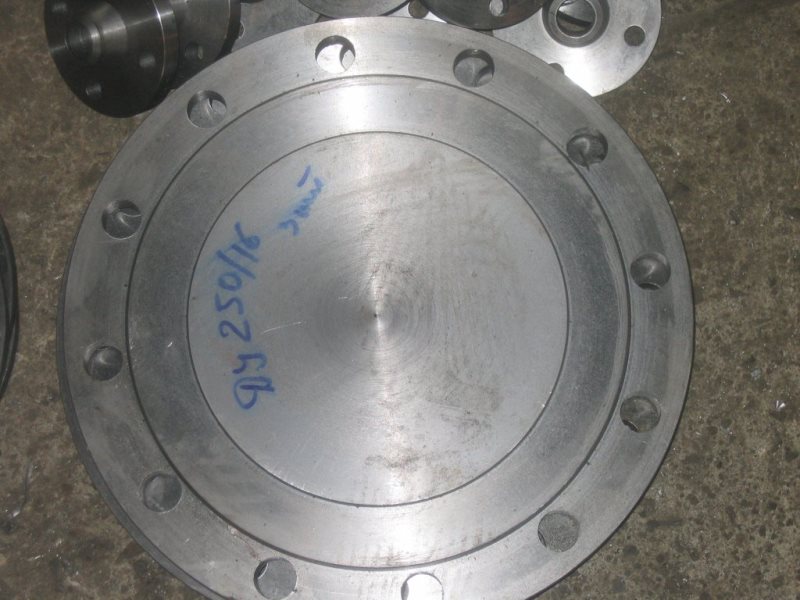

Заглушки плоские межфланцевые – правильный выбор и использование

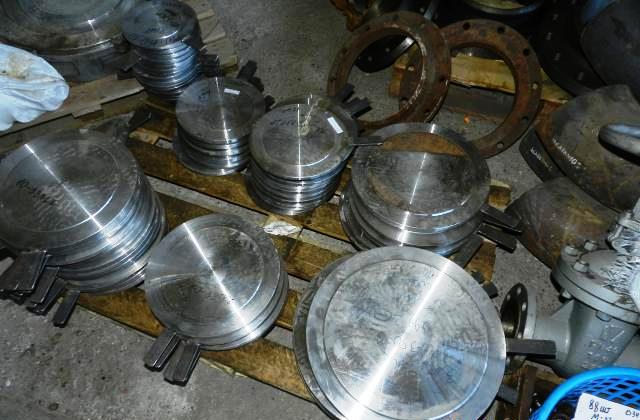

Форма межфланцевых заглушек зависит от области применения. Например, для фланцев первого поколения используется межфланцевая заглушка с хвостовиком по стандарту ГОСТ 12815-80, известная как плоская заглушка. Если фланцевое соединение имеет выступы и впадины, запорное устройство должно соответствовать этим характеристикам. Аналогично обстоит дело и с заглушками, имеющими пазы. В ситуациях, требующих высокой степени безопасности, предпочтение отдается изделиям из прочной стали. Существует два основных метода производства заглушек. Первый — литье, при котором заглушка формируется из расплавленного материала. Второй метод — резка, когда из заранее подготовленного материала по шаблону вырезаются заготовки (элементы межфланцевой заглушки), которые затем свариваются.

Заглушки, изготовленные методом литья, имеют более низкую себестоимость благодаря минимальным отходам. Однако в процессе литья могут возникать полости, что негативно сказывается на качестве. Заглушки, произведенные методом резки, отличаются высоким качеством, но их стоимость выше. Для установки поворотной заглушки необходимо соединить ее глухую часть с фланцевым соединением. Если заглушка установлена так, что сплошной диск располагается между фланцевыми поверхностями, отверстие будет закрыто. Если между фланцами находится кольцо с отверстием, сечение остается открытым. Чтобы перекрыть трубу, следует выполнить несколько шагов. Сначала раскрутите шпильки, оставив верхнюю деталь на месте. Затем вокруг нее поворачивают заглушку так, чтобы сплошное кольцо оказалось между фланцами. После завершения этих действий шпильки устанавливаются обратно и с их помощью производится стягивание.

Второй видео-урок в рамках проекта «Школа герметизации» (School of Sealing)

Преимущества использования межфланцевых заглушек в трубопроводах

Межфланцевые заглушки представляют собой важный элемент в системе трубопроводов, обеспечивая надежную герметизацию и предотвращая утечки. Их использование в различных отраслях, таких как нефтегазовая, химическая и водоснабжение, обусловлено множеством преимуществ, которые делают их незаменимыми для мастеров и инженеров.

Во-первых, межфланцевые заглушки обеспечивают высокую степень герметичности. Они создают прочное соединение между фланцами, что минимизирует риск утечек и потерь рабочей среды. Это особенно важно в системах, где давление и температура могут значительно варьироваться. Заглушки, выполненные из качественных материалов, таких как нержавеющая сталь или специальные полимеры, способны выдерживать экстремальные условия эксплуатации.

Во-вторых, установка межфланцевых заглушек значительно упрощает процесс обслуживания трубопроводов. При необходимости ремонта или замены отдельных участков системы, заглушки позволяют быстро и эффективно изолировать проблемный участок, не останавливая всю систему. Это экономит время и ресурсы, что особенно важно для промышленных предприятий, где простои могут привести к значительным финансовым потерям.

Кроме того, межфланцевые заглушки обладают высокой прочностью и долговечностью. Они способны выдерживать механические нагрузки и коррозионные воздействия, что делает их идеальными для использования в агрессивных средах. Правильный выбор материала и конструкции заглушки позволяет значительно продлить срок службы трубопроводной системы в целом.

Также стоит отметить, что межфланцевые заглушки бывают различных типов и размеров, что позволяет мастерам подбирать оптимальное решение для конкретной задачи. Это разнообразие включает в себя как стандартные модели, так и индивидуальные решения, разработанные под специфические требования заказчика. Такой подход обеспечивает гибкость и адаптивность системы трубопроводов, что является важным фактором в современных условиях.

Наконец, использование межфланцевых заглушек способствует повышению безопасности эксплуатации трубопроводов. Надежная герметизация и возможность быстрого доступа к проблемным участкам позволяют минимизировать риски аварийных ситуаций и обеспечить безопасность работников. Это особенно актуально в условиях, когда речь идет о транспортировке опасных или токсичных веществ.

Таким образом, межфланцевые заглушки представляют собой не только функциональный, но и стратегически важный элемент трубопроводных систем, обеспечивая их надежность, безопасность и эффективность.

Установка и демонтаж межфланцевых заглушек: советы мастера

Установка и демонтаж межфланцевых заглушек – это процесс, который требует внимательности и соблюдения определенных правил. Правильное выполнение этих операций обеспечивает надежность и долговечность трубопроводных систем. Рассмотрим основные этапы и советы, которые помогут мастерам в этой задаче.

Подготовка к установке

Перед началом установки межфланцевой заглушки необходимо провести тщательную подготовку. В первую очередь, следует убедиться в том, что рабочая поверхность фланцев чистая и свободная от загрязнений. Это поможет избежать утечек и обеспечит надежное соединение. Рекомендуется использовать специальные чистящие средства для удаления ржавчины, масла и других загрязнений.

Также важно проверить состояние фланцев. Они не должны иметь трещин, деформаций или других повреждений. В случае обнаружения дефектов, необходимо заменить поврежденные элементы перед установкой заглушки.

Установка заглушки

Установка межфланцевой заглушки начинается с ее размещения между двумя фланцами. Важно правильно выровнять заглушку, чтобы избежать перекосов. После этого следует установить болты, которые будут крепить фланцы. Рекомендуется использовать болты с соответствующим диаметром и длиной, чтобы обеспечить надежное соединение.

При затягивании болтов необходимо соблюдать последовательность и равномерное усилие. Это поможет избежать перекоса и обеспечит равномерное распределение давления. Обычно рекомендуется затягивать болты по диагонали, начиная с центральных и двигаясь к углам. Использование динамометрического ключа поможет достичь необходимого момента затяжки, что особенно важно для высоконагруженных систем.

Проверка на герметичность

После установки заглушки необходимо провести проверку на герметичность. Для этого можно использовать специальные жидкости, которые при наличии утечек образуют пузырьки. Также можно провести тестирование под давлением, если это допустимо для данной системы. Важно убедиться, что соединение надежно и не пропускает жидкость или газ.

Демонтаж заглушки

Демонтаж межфланцевой заглушки также требует внимательности. Прежде всего, необходимо отключить систему и сбросить давление, чтобы избежать аварийных ситуаций. После этого следует ослабить болты, начиная с тех, которые находятся в углах, и постепенно переходя к центральным. Это поможет избежать перекоса фланцев и повреждения их поверхности.

При снятии заглушки важно аккуратно ее извлекать, чтобы не повредить уплотнительные элементы. Если заглушка прилипла, можно использовать специальные инструменты, но следует избегать чрезмерных усилий, чтобы не повредить фланцы.

Заключение

Установка и демонтаж межфланцевых заглушек – это важные операции, которые требуют соблюдения всех рекомендаций и правил. Правильное выполнение этих процессов обеспечивает надежность и долговечность трубопроводных систем, что в свою очередь влияет на безопасность и эффективность работы всего оборудования. Следуя приведенным советам, мастера смогут успешно справляться с задачами, связанными с межфланцевыми заглушками.

Обзор материалов для межфланцевых заглушек: что выбрать?

Межфланцевые заглушки являются важным элементом в трубопроводных системах, обеспечивая герметичность и предотвращая утечки. Выбор материала для их изготовления играет ключевую роль в долговечности и надежности работы всей системы. Рассмотрим наиболее распространенные материалы, используемые для межфланцевых заглушек, их преимущества и недостатки.

1. Сталь

Стальные заглушки являются одними из самых популярных благодаря своей прочности и устойчивости к высоким давлениям. Они могут быть изготовлены из углеродной или нержавеющей стали. Углеродная сталь более доступна по цене, но подвержена коррозии, поэтому требует дополнительной защиты, например, покрытия. Нержавеющая сталь, в свою очередь, обладает высокой коррозионной стойкостью и может использоваться в агрессивных средах, таких как химическая промышленность.

2. Чугун

Чугунные заглушки также широко применяются, особенно в системах водоснабжения и канализации. Они обладают хорошей прочностью и устойчивостью к коррозии, однако могут быть более хрупкими по сравнению со стальными. Чугунные заглушки часто используются в системах, где не требуется высокая гибкость, но важна долговечность.

3. Пластик

Пластиковые заглушки, такие как ПВХ или полиэтилен, становятся все более популярными благодаря своей легкости и устойчивости к коррозии. Они идеально подходят для систем, где не требуется высокая прочность, например, в системах водоснабжения и дренажа. Пластик также обладает хорошими изоляционными свойствами, что делает его подходящим для использования в электрических системах.

4. Композитные материалы

Композитные заглушки, состоящие из сочетания различных материалов, предлагают уникальные преимущества. Они могут быть легкими, прочными и устойчивыми к коррозии. Такие заглушки часто используются в специализированных приложениях, где требуется высокая производительность и долговечность. Однако их стоимость может быть значительно выше, чем у традиционных материалов.

5. Резина и эластомеры

Резиновые заглушки используются в тех случаях, когда требуется высокая степень герметичности и гибкость. Они идеально подходят для временных решений или в системах, где возможны вибрации и движения. Однако резина может быть подвержена старению и воздействию ультрафиолетового излучения, что ограничивает ее применение в открытых системах.

Вывод

Выбор материала для межфланцевых заглушек зависит от множества факторов, включая условия эксплуатации, тип среды, давление и температуру. Стальные и чугунные заглушки подойдут для высоконагруженных систем, в то время как пластиковые и композитные решения могут быть более эффективными в легких и коррозионно-активных средах. Резина и эластомеры обеспечивают отличную герметичность, но могут требовать замены в зависимости от условий эксплуатации. При выборе заглушки важно учитывать все аспекты, чтобы обеспечить надежность и долговечность трубопроводной системы.
