В условиях растущих цен на энергоносители и необходимости экономии ресурсов, котлы длительного горения на дровах становятся все более популярными среди владельцев частных домов и дач. В этой статье мы подробно рассмотрим различные конструкции самодельных котлов, их преимущества и недостатки, а также предложим пошаговые инструкции по изготовлению эффективного отопительного устройства своими руками. Вы также найдете видео, которое наглядно продемонстрирует процесс создания дровяного котла, что поможет вам сэкономить на отоплении и обеспечить комфорт в вашем доме.

Готовые решения – какой котел купить?

Создание самодельного котла длительного горения вряд ли будет более экономичным, чем покупка готового устройства. Важно учитывать не только стоимость материалов, но и время, затраченное на сборку. Кроме того, редко удается сделать все правильно с первого раза. В процессе эксплуатации неизбежно возникают ошибки, требующие исправления, что может привести к дополнительным расходам.

Многие технологии, используемые производителями котлов, недоступны для обычных людей и не имеют аналогов. Например, в домашних условиях невозможно воспроизвести порошковую окраску, которая значительно увеличивает срок службы котлов, без дорогостоящего оборудования. Точность изготовления деталей и качество сварки также заметно отличаются у самодельных и заводских моделей. Поэтому большинство людей предпочитает готовые решения, тем более что на рынке представлено множество предложений.

На сегодняшний день котлы длительного горения литовских брендов Stropuva и Candles зарекомендовали себя очень хорошо. Эти устройства могут работать на одной загрузке дров до 40 часов, а при использовании угля – до 5 суток. Модели для дров обозначаются буквой S, а те, что могут работать и на угле, – буквой U. КПД таких котлов достигает 90 %. В их конструкции процесс горения происходит сверху вниз, что позволяет топливу сгорать по принципу свечи. Благодаря тому, что пламя находится сверху, дрова и уголь сгорают гораздо эффективнее, что значительно уменьшает частоту чистки котла.

Котёл длительного горения. В чём отличие от обычного котла?

Альтернативные варианты – газогенерация и пеллеты

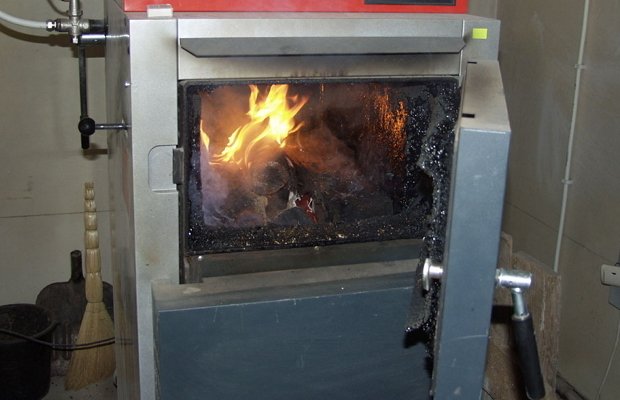

К котлам длительного горения относятся пиролизные устройства и котлы, работающие на пеллетах. Пиролизные (газогенераторные) котлы требуют загрузки дров каждые 8–12 часов. Сначала нужно разжечь топливо, чтобы температура внутри котла достигла 800 °С. При этой температуре начинается процесс газогенерации: с помощью задвижек регулируется доступ кислорода к горящим дровам. В результате выделяется древесный газ, который сгорает в специальной камере, а затем происходит сгорание древесного угля. Образование золы и сажи минимально. КПД газогенераторных котлов составляет около 85 %.

Основное преимущество пиролизных агрегатов — экономичное расходование топлива. Это позволяет значительно сократить затраты на отопление в течение сезона, делая его в два-три раза дешевле, чем при использовании традиционных систем. Однако такие котлы эффективно функционируют только на очень сухом топливе или чистом угле.

Пеллетные котлы с автоматической подачей топлива могут работать длительное время при наличии необходимого объема топлива. Конструкция этих агрегатов практически не отличается от обычных твердотопливных котлов, за исключением системы автоматической подачи. В бытовых котлах предусмотрен контейнер для пеллет, который можно загружать на несколько дней. В целом, на обслуживание такого устройства потребуется около 20 минут в неделю для удаления золы и пополнения топлива в бункере.

Принцип работы твердотопливного пиролизного котла длительного горения «Траян»

Интересные факты

Вот несколько интересных фактов о котлах длительного горения и их самостоятельном изготовлении:

1. Эффективность сжигания: Котлы длительного горения работают по принципу пиролиза, что позволяет значительно увеличить эффективность сжигания топлива. В таких котлах древесина сжигается в условиях недостатка кислорода, что приводит к образованию газа, который затем сжигается в отдельной камере. Это позволяет использовать почти все тепло, выделяемое при горении, и снижает количество выбросов.

2. Экономия топлива: Самодельные котлы длительного горения могут существенно снизить расходы на отопление. Благодаря длительному времени горения (до 12-24 часов на одной закладке топлива) владельцы могут загружать котел один раз в день, что экономит не только топливо, но и время на его загрузку.

3. Индивидуальный подход: При изготовлении котла своими руками можно адаптировать его под конкретные условия эксплуатации. Например, можно выбрать размеры, форму и материалы, которые лучше всего подходят для вашего дома и климатических условий. Это позволяет создать уникальное устройство, которое будет максимально эффективно работать именно в ваших условиях.

Эти факты подчеркивают преимущества и возможности, которые открываются перед теми, кто решает самостоятельно изготовить котел длительного горения.

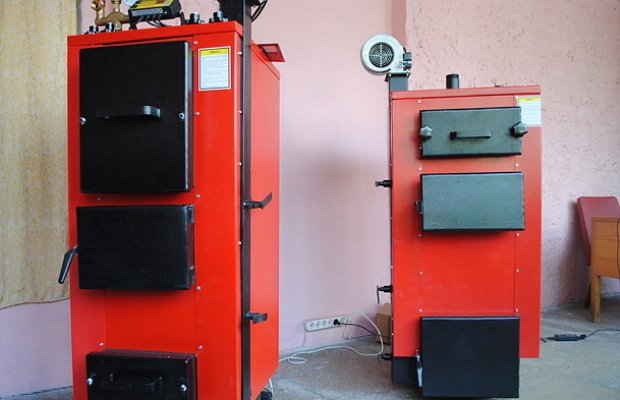

Общий обзор котлов доступной конструкции

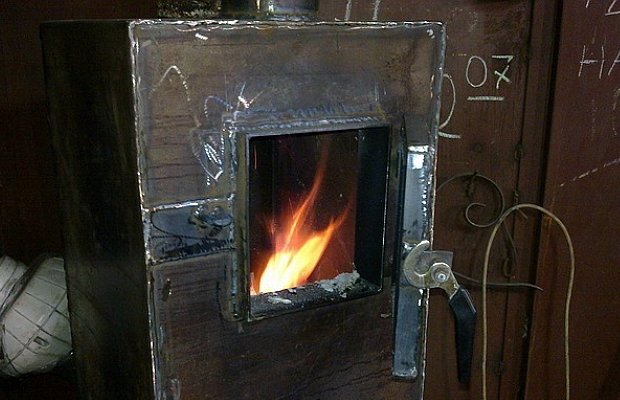

Конструкция котлов с верхним горением имеет уникальную особенность: подвод воздуха к зоне горения осуществляется через телескопическую трубу. Создать такой дровяной котел своими руками — задача, требующая значительных навыков, даже для опытных мастеров. Поэтому чаще всего самодельные твердотопливные котлы длительного горения используют традиционное нижнее горение. Длительность работы таких агрегатов достигается благодаря увеличенному объему топлива и установке автоматических регуляторов, которые можно приобрести отдельно и адаптировать к любому котлу. Топливо загружается через верхний люк, а нижний предназначен для поджога и удаления продуктов сгорания.

В топливной камере воздух поступает через поддувало и колосники. С помощью дверцы поддувальной камеры можно регулировать подачу воздуха и интенсивность горения. В зависимости от конструкции, котлы могут быть изготовлены из листовой стали толщиной 3–5 мм или из труб диаметром не менее 300 мм. Обычная сталь подойдет, но предпочтительнее использовать жаропрочную или двойной слой материала. Теплообменником могут служить как стенки котла, так и регистры, либо их комбинация.

Основная задача при создании такого агрегата своими руками — обеспечить максимальную площадь контакта топлива с теплообменником, что способствует повышению коэффициента полезного действия (КПД).

Простота конструкции заключается в том, что водяной контур непосредственно контактирует с пламенем. Однако стоит учитывать, что в дымоход уходит значительное количество тепла, поэтому можно дополнительно установить водонагреватель. Для этого понадобятся две трубы разного диаметра и немного листового металла. Большая труба будет служить резервуаром для воды, а меньшая — выполнять функции дымохода и нагревательного элемента.

Дровяной котел шахтного типа представляет собой более сложное устройство для самостоятельного изготовления, но обладает высоким КПД. Такие котлы состоят из двух камер: первая предназначена для загрузки топлива, а вторая, расположенная сбоку, содержит теплообменник. Когда топливо загорается в первой камере, пламя и горячие газы благодаря тяге попадают в камеру с регистром, нагревая теплоноситель внутри труб. Поскольку дым проходит длинный путь от места горения до выхода в атмосферу, он практически полностью передает тепло регистру.

Твердотопливные котлы длительного горения SWaG

Сложно, но выполнимо – горение топлива сверху вниз

Даже на примере простой спички видно, как эффективно происходит горение сверху вниз. Если спичка вертикальна с пламенем внизу, она выделяет достаточно тепла, чтобы нагреть термометр до 60 °С. Если же спичку перевернуть, благодаря длительному горению термометр можно разогреть до 120 °С. В отопительном котле этот принцип обеспечивает равномерное и продолжительное сжигание топлива. Важно, чтобы водяная рубашка охватывала всю поверхность топочной камеры. Регистры в такой конструкции не обязательны, но их наличие может увеличить общий коэффициент полезного действия котла на 5–10 %.

Чтобы самостоятельно изготовить дровяной котел, вам понадобится мощная болгарка для резки металла и еще одна для шлифовки. Лучше всего резать металл на металлобазе, так как при использовании болгарки есть риск перегрева материала в месте реза, что может сделать его хрупким. Также потребуется качественный сварочный аппарат. Выбирайте листовой металл толщиной не менее 4 мм, предпочтительно жаростойкий. Вам понадобятся несколько труб: одна диаметром 300 мм и длиной около 1,5–2 метров с толщиной стенок 3–4 мм, а также трубы диаметром 60 мм и 100 мм — первая для распределителя воздуха, вторая для дымохода.

Как сделать дровяной котел своими руками — пошаговая схема

Шаг 1: Корпус

Из листового металла вырезаем основание для трубы диаметром 300 мм и привариваем его к торцу. Это станет нижней частью котла. Можно разработать удобные ножки, но если котел будет установлен на бетонном основании, то в них нет необходимости.

Шаг 2: Распределитель воздуха

Из листового металла вырезаем круг, который будет на 20 мм меньше диаметра корпуса. В центре круга сверлим отверстие диаметром 20 мм. С одной стороны привариваем трубу диаметром 60 мм, высота которой должна немного превышать высоту корпуса. На верхнем торце устанавливаем заслонку для регулировки подачи воздуха. С противоположной стороны круга привариваем крыльчатку и металлические лопасти шириной не более 50 мм для равномерного распределения воздуха.

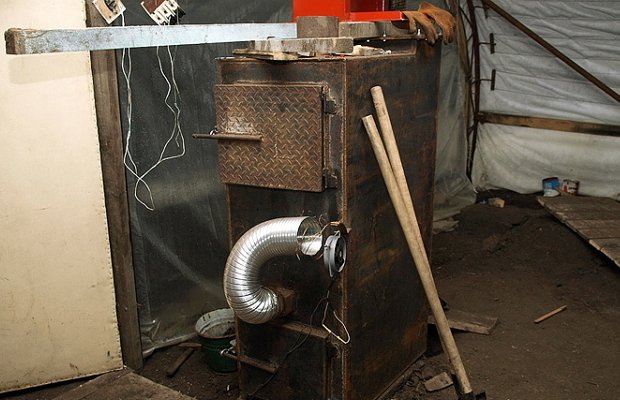

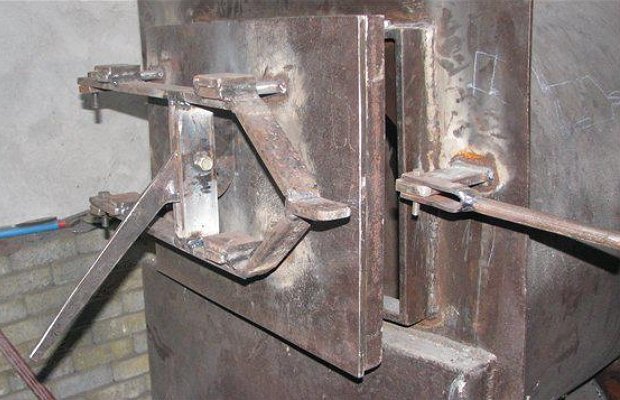

Шаг 3: Дверцы и крышки

Дверца для удаления золы устанавливается в нижней части котла. К ней привариваются петли и задвижки. В верхней части котла вырезается заслонка на уровне максимальной загрузки топлива, которая будет использоваться для розжига. В этой модели топливо загружается через верхнюю крышку с отверстием для трубы распределителя. Крышку необходимо изготовить с высокой точностью, чтобы она плотно закрывала камеру сгорания и предотвращала утечку дыма.

Шаг 4: Дымоход

Дымоход соединяется с верхней частью котла через трубу диаметром 100 мм. Важно, чтобы он находился на расстоянии не менее 40–45 см от котла в горизонтальном положении. Это обеспечит медленное движение продуктов сгорания и более эффективную передачу тепла в теплообменник.

Шаг 5: Теплообменник

Емкость с теплоносителем, через которую проходит дымоход, необходимо тщательно утеплить, чтобы избежать потерь тепла в котельной.

В таком котле рекомендуется использовать только хорошо высушенные дрова, качественный уголь или торф. Топливо следует загружать максимально плотно, чтобы не оставалось пустот. Для ускорения розжига можно слегка сбрызнуть верхний слой специальной смесью. Через открытую верхнюю заслонку добавьте лучину, и как только топливо начнет гореть, закройте заслонку, чтобы ограничить поступление кислорода.

котел длительного горения своими руками построение

Выбор материалов для котла

При создании котла длительного горения одним из самых важных этапов является выбор материалов. Правильный выбор обеспечит не только долговечность конструкции, но и ее эффективность. Рассмотрим основные материалы, которые можно использовать для изготовления котла.

Металлы

Наиболее распространенным материалом для котлов является сталь. Она обладает хорошей прочностью, доступна по цене и легко поддается обработке. Для котлов рекомендуется использовать сталь толщиной не менее 4-5 мм, чтобы обеспечить необходимую прочность и устойчивость к высоким температурам.

Нержавеющая сталь также является отличным вариантом, так как она устойчива к коррозии и долговечна. Однако стоит учитывать, что нержавеющая сталь дороже и сложнее в обработке, чем обычная сталь.

Чугун

Чугунные котлы также имеют свои преимущества. Они способны долго удерживать тепло и равномерно его распределять. Однако чугун более хрупкий, чем сталь, и требует аккуратного обращения. Чугунные детали могут быть использованы в качестве теплообменников, что повысит эффективность котла.

Изоляционные материалы

Для повышения эффективности котла необходимо использовать качественные изоляционные материалы. Они помогут минимизировать теплопотери и обеспечат безопасность эксплуатации. Наиболее распространенными изоляционными материалами являются минеральная вата и керамическая изоляция. Минеральная вата обладает хорошими теплоизоляционными свойствами и доступна по цене, в то время как керамическая изоляция выдерживает более высокие температуры и имеет меньшую теплопроводность.

Крепежные элементы

Не стоит забывать и о крепежных элементах, которые должны быть выполнены из качественных материалов, устойчивых к высоким температурам и коррозии. Нержавеющие болты и гайки обеспечат надежное соединение всех частей котла и продлят срок его службы.

Вывод

Выбор материалов для котла длительного горения — это ключевой момент, который влияет на его эффективность и долговечность. Сталь, чугун, качественные изоляционные материалы и надежные крепежные элементы — все это должно быть учтено при проектировании и изготовлении котла. Правильный выбор материалов позволит создать надежный и эффективный отопительный прибор, который прослужит долгие годы.

Эффективность и экономия – расчет затрат на топливо

При проектировании котла длительного горения одним из ключевых аспектов является расчет затрат на топливо. Эффективность работы котла напрямую зависит от его конструкции, качества используемого топлива и режима эксплуатации. Чтобы понять, насколько экономичным будет ваше решение, необходимо рассмотреть несколько факторов.

1. Выбор топлива

Котлы длительного горения могут работать на различных видах топлива: дровах, угле, пеллетах и даже торфе. Каждый из этих видов имеет свои характеристики, которые влияют на стоимость и эффективность. Например, дрова могут быть дешевле, но их калорийность и время горения зависят от породы дерева и влажности. Уголь, в свою очередь, имеет высокую теплотворную способность, но его стоимость может варьироваться в зависимости от региона.

2. Расчет потребления топлива

Для того чтобы рассчитать, сколько топлива вам потребуется, необходимо учитывать мощность вашего котла и среднее время его работы. Например, если ваш котел имеет мощность 10 кВт и работает 8 часов в день, то его суточное потребление топлива можно рассчитать по формуле:

Потребление топлива (кг) = Мощность котла (кВт) × Время работы (ч) / Теплотворная способность топлива (ккал/кг)

Таким образом, зная теплотворную способность выбранного вами топлива, вы сможете точно определить, сколько его потребуется для поддержания заданной температуры в вашем доме.

3. Стоимость топлива

После того как вы рассчитали потребление топлива, следующим шагом будет определение его стоимости. Для этого необходимо узнать цену за килограмм или кубометр выбранного вами топлива. Умножив стоимость на количество, вы получите общую сумму, которую придется потратить на топливо за определенный период. Не забудьте учесть возможные колебания цен на топливо в зависимости от сезона.

4. Сравнение с другими источниками тепла

Чтобы понять, насколько экономичным будет использование котла длительного горения, стоит сравнить его затраты с другими источниками тепла, такими как газовые или электрические котлы. Для этого можно рассчитать стоимость обогрева одного квадратного метра площади в зависимости от выбранного источника. Это позволит вам увидеть, насколько выгодным является ваше решение.

5. Энергоэффективность

Не забывайте о том, что эффективность котла также зависит от его конструкции и качества сборки. Котлы с высокой степенью сгорания и хорошей теплоизоляцией могут значительно снизить затраты на топливо. Поэтому при выборе и изготовлении котла стоит уделить внимание не только его мощности, но и качеству материалов и технологии сборки.

В заключение, расчет затрат на топливо для котла длительного горения требует внимательного подхода и учета множества факторов. Правильный выбор топлива, точные расчеты потребления и стоимости, а также сравнение с другими источниками тепла помогут вам сделать осознанный выбор и обеспечить экономию в долгосрочной перспективе.

Обслуживание и уход за котлом длительного горения

Регулярная проверка и чистка

Обслуживание котла длительного горения начинается с регулярной проверки его состояния. Необходимо периодически осматривать все элементы устройства, включая топку, дымоход и теплообменник. Важно следить за состоянием теплообменника, так как на нем может образовываться нагар, что снижает эффективность работы котла. Рекомендуется проводить чистку теплообменника не реже одного раза в месяц в отопительный сезон.

Очистка дымохода

Дымоход является важной частью системы, и его чистка должна проводиться не реже одного раза в год. Накопление сажи и других отложений может привести к ухудшению тяги и даже к задымлению помещения. Для очистки дымохода можно использовать специальные щетки или обратиться к профессионалам. Также стоит проверить состояние вентиляционных отверстий, чтобы обеспечить правильную циркуляцию воздуха.

Проверка герметичности

Герметичность котла также играет важную роль в его эффективной работе. Необходимо регулярно проверять все соединения и швы на наличие трещин и повреждений. Если обнаружены утечки, их следует немедленно устранить, чтобы избежать потерь тепла и повышения расхода топлива.

Замена расходных материалов

В процессе эксплуатации котла могут потребоваться замены некоторых расходных материалов, таких как уплотнители, прокладки и фильтры. Рекомендуется иметь запасные части под рукой и заменять их по мере необходимости, чтобы избежать сбоев в работе котла.

Контроль температуры и давления

Важно следить за температурой и давлением в системе. Для этого необходимо установить манометры и термометры, которые позволят контролировать параметры работы котла. Если показатели выходят за пределы нормы, это может свидетельствовать о проблемах в системе, требующих немедленного вмешательства.

Подготовка к сезону

Перед началом отопительного сезона рекомендуется провести полное техническое обслуживание котла. Это включает в себя очистку всех элементов, проверку герметичности, замену расходных материалов и настройку системы. Также стоит проверить запасы топлива и подготовить его к использованию, чтобы избежать перебоев в отоплении.

Устранение неисправностей

Если котел начинает работать неэффективно или возникают какие-либо проблемы, необходимо провести диагностику. Часто причиной неисправностей могут быть забитые дымоходы, неисправные термостаты или проблемы с подачей воздуха. Важно не игнорировать эти симптомы и устранять их как можно быстрее, чтобы избежать серьезных поломок.

Заключение

Обслуживание котла длительного горения — это важный процесс, который требует внимания и регулярности. Правильный уход за устройством не только продлит его срок службы, но и обеспечит эффективное и безопасное отопление вашего дома. Следуя рекомендациям по обслуживанию, вы сможете избежать многих проблем и наслаждаться комфортом в холодное время года.
