В современном машиностроении и строительстве надежность крепежных соединений играет ключевую роль в обеспечении долговечности и безопасности конструкций. Многолапчатая шайба, известная также как «солнышко», представляет собой инновационное решение, которое значительно повышает эффективность винтовых соединений. В данной статье мы рассмотрим преимущества многолапчатой шайбы, ее способность фиксировать крепеж даже под нагрузкой, а также представим видео с примерами применения и испытаний, что позволит лучше понять ее важность и полезность в различных сферах.

Назначение стопорной многолапчатой шайбы

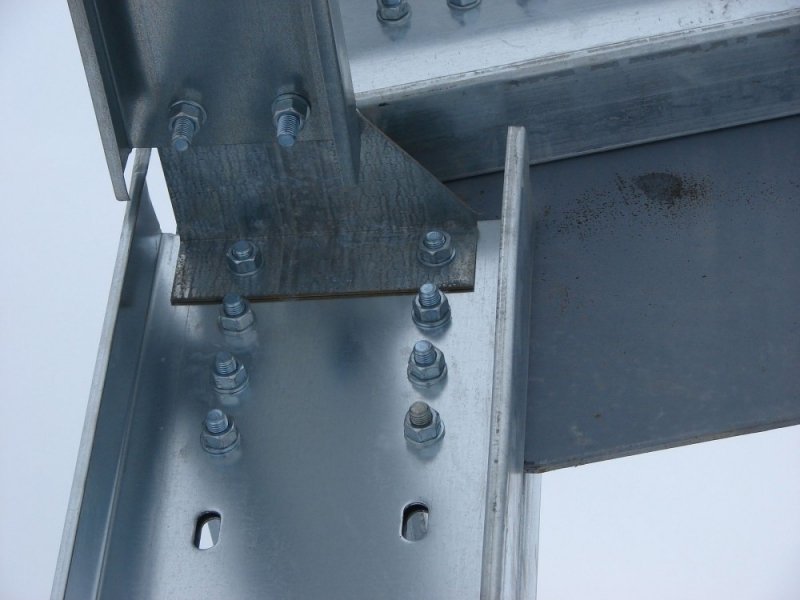

Роль шайб в болтовых соединениях известна многим, но зачем нужны лапки на этих элементах и какую функцию они выполняют? Это можно считать необходимостью или капризом инженеров? Основная задача шайб — предотвращение самопроизвольного раскручивания соединений. Часто возникает ситуация, особенно с валами, когда на гайку действует небольшой обратный момент. Это может привести к ослаблению крепления или его полному разрушению. Чтобы избежать таких последствий, необходимо установить стопорное устройство, сохраняя при этом неизменной конструкцию узла.

В таких случаях незаменимой становится стопорная шайба с выступом на внутренней стороне, который фиксируется в специально обработанном пазу. Это решение исключает проворачивание шайбы вокруг оси, не препятствуя продольному перемещению крепежа. Конструкция этого элемента включает шесть лапок, расположенных под углом 25°. Они обеспечивают стопорное воздействие на гайку, что предотвращает ее самопроизвольное отвинчивание. Однако есть нюанс: обычная шестигранная гайка не подходит для загиба лапок, лучше использовать специальную шлицевую гайку в паре с этой шайбой.

https://youtube.com/watch?v=763TfVtrOPU

Требования и стандарты

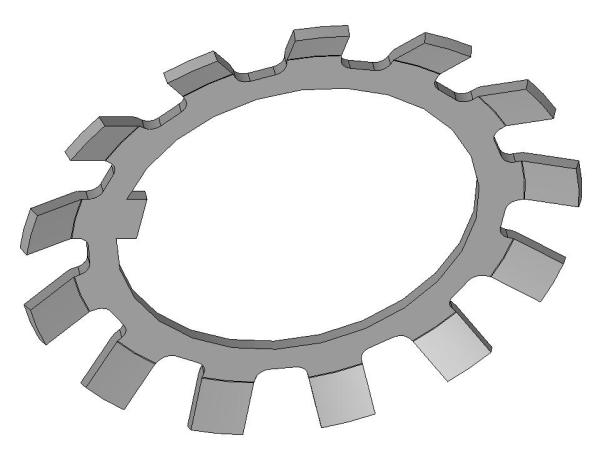

Как и все аналогичные крепежные элементы, этот тип изготавливается в строгом соответствии с ГОСТ 11872 или международным стандартом DIN 5406. Существует два вида многолапчатых шайб: обычные (Н) и облегченные (Л). На их поверхности недопустимы следующие дефекты: заусенцы, раковины, трещины, острые кромки и надрывы. Также наличие ржавчины является недопустимым. Повышенные требования касаются и качества лапок, так как они играют ключевую роль в конструкции. Их поверхность также должна быть свободна от указанных дефектов.

При двойном сгибании одной из лапок на 90° ни на месте сгиба, ни на самой поверхности не должно возникать трещин, и тем более не должно происходить полного разрушения. Поэтому рекомендуется использовать более пластичные сплавы и стали в качестве материала для этих изделий.

Сплавы, из которых производятся такие шайбы, могут варьироваться в зависимости от условий эксплуатации. Однако чаще всего применяются стали и латунь. Для повышения качества изделия возможно нанесение защитного покрытия на его поверхность. Также по запросу клиента такая стопорная шайба может подвергаться термической обработке. Что касается конструктивных особенностей, то здесь также могут вноситься изменения. Например, иногда потребителю необходимо, чтобы лапки оставались жесткими и не загибались.

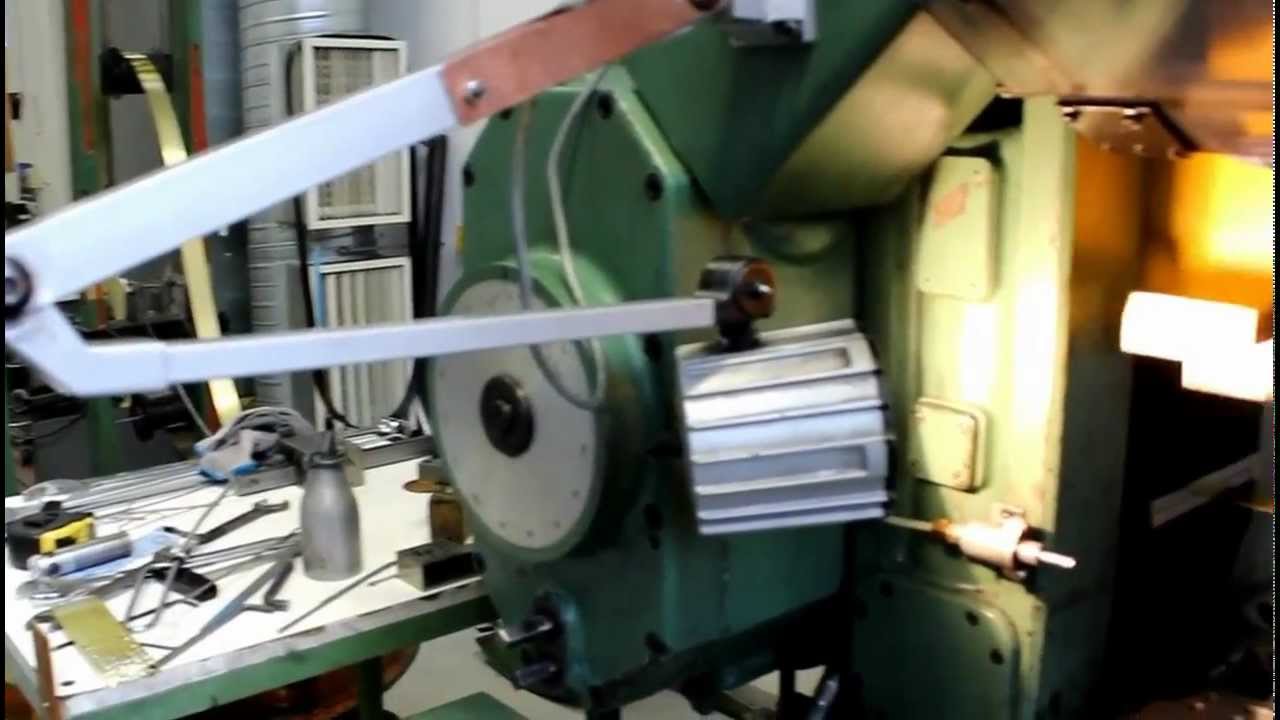

Штамповка шайбы латунной на автомате

Интересные факты

1. Уникальная геометрия: Многолапчатая шайба, известная также как «солнышко», имеет уникальную геометрическую форму, которая позволяет равномерно распределять нагрузку по поверхности соединения. Это помогает предотвратить повреждение материала и увеличивает срок службы винтовых соединений.

2. Применение в высоконагруженных конструкциях: Такие шайбы часто используются в авиационной и автомобильной промышленности, где важна высокая надежность и безопасность. Их способность выдерживать значительные нагрузки делает их идеальными для критически важных соединений.

3. Устойчивость к вибрациям: Многолапчатые шайбы обладают отличными антифрикционными свойствами и способны эффективно противостоять вибрациям. Это делает их особенно полезными в условиях, где соединения подвержены постоянным колебаниям, что снижает риск ослабления и разрушения соединений.

Область применения многолапчатых шайб

Теперь обсудим, где применяются многолапчатые гайки. Эти крепежные элементы используются практически во всех отраслях промышленности, особенно для винтовых соединений на осях или валах, например, в автомобильных двигателях. Загиб одной из лапок в шлиц гайки обеспечивает надежную фиксацию, что крайне важно. Для повышения надежности эту «умную» деталь часто применяют вместо обычных плоских шайб, даже в домашних условиях. Однако это требует замены гайки на более подходящую для загибающейся лапки.

Многолапчатые гайки располагаются в соединении между деталью и шлицевой гайкой, поэтому их часто используют вместе. В отличие от других крепежных элементов, многолапчатые шайбы предназначены для однократного использования; повторное применение строго запрещено, так как это может привести к разрушению. Это остается верным, даже несмотря на то, что партия изделий проходит множество испытаний на производственной линии, где допускается минимум два сгибания.

Стопорные кольца STARLOCK

Преимущества использования многолапчатых шайб

Многолапчатые шайбы, также известные как шайбы с несколькими лапками, представляют собой важный элемент в конструкции винтовых соединений. Их использование приносит множество преимуществ, которые делают их незаменимыми в различных отраслях, включая машиностроение, строительство и автомобильную промышленность.

Одним из основных преимуществ многолапчатых шайб является их способность равномерно распределять нагрузку по поверхности соединения. Это особенно важно в случаях, когда используются высоконагруженные соединения, так как равномерное распределение нагрузки помогает предотвратить деформацию материалов и продлевает срок службы соединения.

Кроме того, многолапчатые шайбы обеспечивают надежную фиксацию винтового соединения. Их конструкция позволяет эффективно противостоять раскручиванию, что особенно актуально в условиях вибрации или динамических нагрузок. Это свойство делает многолапчатые шайбы идеальными для использования в механизмах, подверженных постоянным колебаниям.

Еще одним значительным преимуществом является их простота в установке. Многолапчатые шайбы легко монтируются и демонтируются, что упрощает процесс сборки и разборки конструкций. Это особенно важно в производственных условиях, где время имеет критическое значение.

Многолапчатые шайбы также отличаются высокой устойчивостью к коррозии и воздействию агрессивных химических веществ. Это делает их подходящими для использования в условиях, где другие материалы могут быстро выйти из строя. Например, в химической промышленности или в морской среде, где соединения подвергаются воздействию соленой воды и других агрессивных веществ.

Нельзя не отметить и экономическую эффективность использования многолапчатых шайб. Благодаря своей долговечности и надежности, они снижают затраты на обслуживание и замену, что в конечном итоге приводит к снижению общих затрат на эксплуатацию оборудования.

В заключение, многолапчатые шайбы представляют собой важный элемент, который значительно улучшает характеристики винтовых соединений. Их преимущества, такие как равномерное распределение нагрузки, надежная фиксация, простота установки, устойчивость к коррозии и экономическая эффективность, делают их незаменимыми в современных технологиях и производственных процессах.

Методы установки и демонтажа

Установка и демонтаж многолапчатой шайбы, также известной как «солнышко», является важным этапом в процессе работы с винтовыми соединениями. Эти шайбы обеспечивают надежное распределение нагрузки и предотвращают ослабление соединения под воздействием вибраций и динамических нагрузок. Рассмотрим основные методы, используемые для установки и демонтажа многолапчатых шайб.

Установка многолапчатой шайбы

Перед установкой многолапчатой шайбы необходимо убедиться, что поверхность, на которую она будет установлена, чистая и свободная от загрязнений. Это позволит избежать неправильного распределения нагрузки и обеспечит надежное соединение. Установка осуществляется следующим образом:

1. Подготовка соединения: Убедитесь, что резьба винта и гайки не повреждена. При необходимости проведите очистку резьбы и нанесите смазку для облегчения монтажа.
2. Выбор правильной шайбы: Убедитесь, что многолапчатая шайба соответствует размерам винта и гайки. Неправильный выбор шайбы может привести к ее деформации или повреждению соединения.
3. Установка шайбы: Поместите шайбу на поверхность, где будет происходить соединение. Убедитесь, что лапки шайбы правильно расположены и не перекрывают друг друга.
4. Закручивание винта: Вставьте винт в гайку и аккуратно закрутите его, следя за тем, чтобы шайба не смещалась. Рекомендуется использовать динамометрический ключ для достижения необходимого момента затяжки.

Демонтаж многолапчатой шайбы

Демонтаж многолапчатой шайбы требует осторожности, чтобы избежать повреждения как самой шайбы, так и соединяемых деталей. Процесс демонтажа включает следующие шаги:

1. Ослабление соединения: Сначала необходимо ослабить винт, используя соответствующий инструмент. Это можно сделать, вращая винт против часовой стрелки.
2. Удаление шайбы: После ослабления винта аккуратно снимите многолапчатую шайбу. Если шайба прилипла к поверхности, можно использовать легкие удары по краям шайбы, чтобы освободить ее.
3. Проверка состояния: После демонтажа важно проверить состояние шайбы и соединяемых деталей. Если шайба повреждена или деформирована, ее следует заменить на новую перед повторной установкой.

Следует отметить, что правильные методы установки и демонтажа многолапчатой шайбы способствуют увеличению срока службы винтового соединения и обеспечивают его надежность в эксплуатации. Регулярная проверка состояния шайб и соединений также поможет избежать неожиданных поломок и повысить безопасность работы с механизмами.

Сравнение с другими типами стопорных шайб

Многолапчатая шайба, известная также как «солнышко», представляет собой уникальный элемент крепежа, который находит широкое применение в различных областях машиностроения и строительства. В отличие от традиционных стопорных шайб, многолапчатая шайба обладает рядом преимуществ, которые делают её более эффективной в определённых условиях эксплуатации.

Одним из основных отличий многолапчатой шайбы от других типов стопорных шайб, таких как плоские, пружинные или зубчатые шайбы, является её конструкция. Многолапчатая шайба имеет несколько выступающих лапок, которые обеспечивают более равномерное распределение нагрузки на соединение. Это позволяет значительно снизить риск ослабления крепежа под воздействием вибраций или динамических нагрузок.

В отличие от плоских шайб, которые могут смещаться и не обеспечивают надежной фиксации, многолапчатая шайба фиксируется за счет своей формы и конструкции. Лапки шайбы, встраиваясь в поверхность детали, предотвращают её вращение и обеспечивают надежное удержание болта или винта в заданном положении. Это особенно важно в условиях, где возможны высокие вибрации, например, в автомобильной или авиационной промышленности.

Сравнивая многолапчатую шайбу с пружинными шайбами, можно отметить, что последние обеспечивают определённый уровень амортизации, однако их эффективность может снижаться со временем из-за утомления материала. Многолапчатая шайба, в свою очередь, сохраняет свои свойства на протяжении всего срока службы, что делает её более надежным выбором для долгосрочных соединений.

Зубчатые шайбы, которые также используются для предотвращения самопроизвольного ослабления соединений, могут повредить поверхность детали, что приводит к коррозии и снижению прочности соединения. Многолапчатая шайба, благодаря своей конструкции, минимизирует риск повреждения, обеспечивая при этом надежную фиксацию.

Таким образом, многолапчатая шайба является оптимальным решением для многих задач, связанных с крепежом. Её уникальные характеристики делают её предпочтительным выбором в ситуациях, где требуется высокая надежность и долговечность соединений. Важно отметить, что выбор типа шайбы должен основываться на конкретных условиях эксплуатации и требованиях к крепежу, однако многолапчатая шайба, безусловно, заслуживает внимания как один из самых эффективных вариантов на рынке.
