В мире ювелирного и художественного ремесла надфили играют ключевую роль, особенно когда речь идет о тонкой и деликатной работе. Алмазные надфили, благодаря своей прочности и высокой эффективности, становятся незаменимыми инструментами для мастеров, стремящихся достичь идеальной отделки своих изделий. В данной статье мы подробно рассмотрим, как правильно выбрать набор алмазных надфилей, как сделать удобную ручку для работы с ними и как обеспечить их долговечность через правильное хранение. Также мы подготовили видео, которое поможет вам лучше понять различные виды надфилей и их применение, что сделает вашу работу более качественной и профессиональной.

Надфиль плоский, трехгранный, круглый и другие

Надфиль — это уменьшенный вариант напильника. В слесарной практике напильник часто называют пилой, так как его насечка напоминает зубья, которые не отрезают материал, а счищают верхний слой поверхности. Таким образом, надфиль можно считать миниатюрной пилой для обработки металлов. Поэтому материал, из которого изготавливают надфили, должен быть тверже обычной стали. Согласно ГОСТам 1435 и 5950, для их производства используют углеродистые стали марок У12, У12А, У13, У13А или 13Х. Твердость по шкале HRC должна составлять не менее 55-58 единиц.

В зависимости от формы сечения стержня, надфили бывают следующих типов:

• плоский тупоносый;
• плоский остроносый;
• квадратный;
• трехгранный;
• трехгранный односторонний;
• круглый;
• полукруглый;
• ромбический;
• ножовочный (имеет форму равнобедренного треугольника с узким основанием);
• овальный (существует в двух вариантах: эллиптический и прямоугольный с закругленными краями);
• пазовый.

Тупоносые инструменты имеют равномерное сечение по всей длине, тогда как остроносые сужаются к концу, что делает насечку на расстоянии до 3 мм от края неконтролируемой. Насечка выполняется по установленным стандартам. На основных рабочих частях надфиля применяется двойная насечка: основная и вспомогательная. Исключение составляют круглые и овальные формы, которые могут иметь одинарную или спиральную насечку.

Количество насечек на 10 миллиметров длины инструмента определяет его номер. Производители указывают номер инструмента: 00, 0, 1, 2, 3, 4, 5, 6, 7, 8. Чем выше номер, тем больше насечек, что означает более мелкие зубья и более гладкую поверхность при обработке. Инструменты с крупными зубьями подходят для работы с большими поверхностями или для снятия значительного слоя металла. Например, маленький трехгранный напильник с крупной насечкой удобно использовать для заточки зубьев пил по дереву.

Средняя насечка лучше всего подходит для работы с мягкими металлами, такими как латунь, алюминий и бронза. С помощью таких надфилей можно шлифовать поверхности водопроводных муфт для улучшения стыковки или удалять зазубрины, не опасаясь повредить изделие. Мелкие зубья предназначены для филигранной работы, позволяя снимать тонкий слой материала при подгонке деталей машин и аппаратов, например, увеличивать размер паза для клина на валу электродвигателя или очищать подгоревшие контакты бытовых токоприемников, таких как розетки и автоматы защиты.

Длина рабочей части маленького напильника всегда составляет половину его общей длины, и они бывают только трех типоразмеров: 50, 60 и 80 мм. Номер насечки надфиля зависит от его типоразмера:

• Инструменты с рабочей частью 50 мм могут иметь насечки: 1, 2, 4, 6, 8;
• Инструменты с рабочей частью 60 мм могут иметь насечки: 0, 1, 3, 5, 7;
• Инструменты с рабочей частью 80 мм могут иметь насечки: 00, 0, 2, 4, 6.

Причины такого распределения сложно объяснить, но мы не создаем ГОСТы, а лишь стремимся разобраться в существующих типоразмерах надфилей. Существует также особый вид насечки, расположенной вдоль тела инструмента, а не поперек, как обычно. При этом сечение полотна круглое, и такой надфиль, называемый мусатом, используется для заточки кухонных инструментов. Процесс заточки с его помощью более бережный и значительно быстрее, чем на наждаке.

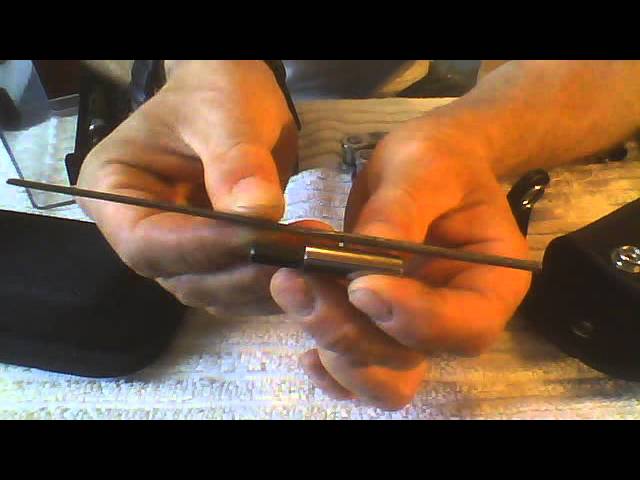

мультитул Ganzo G-301H с надфилем.

Надфиль алмазный – тверже не бывает

Алмаз — самый прочный и один из самых дорогих материалов на планете. Возникает вопрос: зачем его использовать в напильниках? Ответ прост: он необходим для ручной обработки высокоуглеродистых закаленных сталей, твердых сплавов, стеклянных и керамических изделий. В повседневной жизни это могут быть сверла, буры по бетону с победитовыми напайками, зубила или изделия из стекла.

Например, при укладке плитки для «кухонного фартука» или облицовке стен в ванной лучше всего использовать алмазный инструмент для подтачивания стыков плитки. Обычные стальные инструменты быстро изнашиваются, так как керамика является абразивом для любого металла. Интересно, что пилочка для ногтей — это одна из разновидностей алмазного надфиля. При этом термин «алмазный» не означает, что весь инструмент изготовлен из алмаза. Основная часть надфиля выполнена из углеродистой стали, а алмазный порошок, связанный никелем, наносится на него с помощью гальванического метода.

Профили и размеры таких напильников аналогичны обычным стальным. Размер насечки определяется величиной алмазного порошка, который наносится на поверхность инструмента. Российские производители обозначают зерна двумя числами через дробь. Наибольший размер алмазных зерен — 160/125, а наименьший — 40/28. Иностранные производители используют свою систему маркировки, например, D64-D181. Чем выше число, тем больше размер частиц алмазной пыли.

Иногда производитель указывает зернистость с помощью краски или рисок на теле надфиля, где нет рабочего покрытия. В таких случаях зернистость 160/125–100/80 обозначается одной красной чертой или двумя рисками. Для размеров зерен 80/63–63/50 используется синяя линия или одна черта. Более мелкие алмазные напыления 50/40–40/28 не имеют никаких обозначений.

Точим сферические ножи шведского ледобура …надфилем!

Интересные факты

Вот несколько интересных фактов о алмазных надфилях:

1. Универсальность применения: Алмазные надфили используются не только в ювелирном деле, но и в стоматологии, электронике и даже в аэрокосмической промышленности. Их способность обрабатывать твердые материалы, такие как стекло, керамика и металл, делает их незаменимыми в различных отраслях.

2. Долговечность и эффективность: Алмазные надфили имеют значительно более длительный срок службы по сравнению с традиционными надфилями. Алмаз — один из самых твердых материалов на Земле, что позволяет надфилям сохранять свою форму и эффективность даже при интенсивном использовании.

3. Технология производства: Современные алмазные надфили часто изготавливаются с использованием технологий синтетического алмаза, что позволяет контролировать размер и распределение алмазных частиц на рабочей поверхности. Это обеспечивает более высокую точность и качество обработки, что особенно важно при выполнении тонких и деликатных работ.

Набор надфилей – как не растеряться при выборе?

На рынке представлено множество компаний, производящих данный инструмент. Среди отечественных производителей выделяются ОАО Металлист и Зубр, а также зарубежные бренды, такие как Vallorbe, Bahco, FIT, Jonnesway, MATRIX, Stanley, STAYER, Sturm. Отечественные изделия пользуются стабильным спросом благодаря доступной цене. Импортные инструменты, особенно шведские и швейцарские, такие как Vallorbe и Bahco, хоть и стоят дороже, оправдывают свою цену в процессе работы. В то же время инструменты от STAYER, Sturm, MATRIX не всегда получают положительные отзывы от мастеров из-за низкой прочности. Не стоит забывать и о надфилях, произведенных в СССР, которые считаются оптимальным вариантом по соотношению цена/качество.

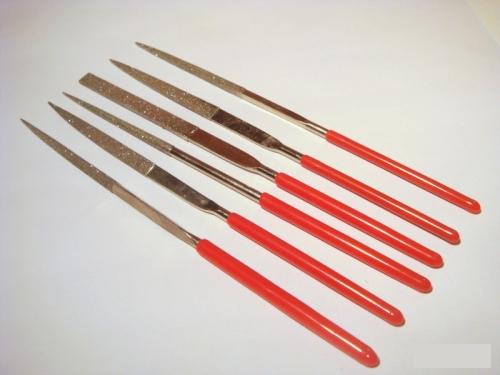

Наборы надфилей, как алмазных, так и обычных, обычно состоят из 6 или 10 инструментов. Комплект из 10 штук включает все возможные формы сечения полотна, в то время как наборы из 6 штук содержат только основные формы, что вполне достаточно для домашнего использования. Тем не менее, стоит уточнять точное содержание комплекта. Информация о длине и типе насечки указана на упаковке, а в более дорогих импортных вариантах эти данные можно найти непосредственно на полотне надфиля.

При покупке плоского или фигурного надфиля обязательно обратите внимание на насечку инструмента — она должна быть без видимых дефектов. На поверхности не должно быть следов ржавчины или масла, а цвет полотна должен быть однородным и ровным. При выборе алмазного надфиля проверьте его поверхность на наличие наростов алмазного порошка и отсутствие отслоений покрытия.

Чтобы оценить качество рабочей части инструмента, возьмите два надфиля и аккуратно проведите рабочей частью одного по полотну другого. Качественная насечка не должна отгибаться или стираться, а цвет полотна в месте контакта останется неизменным. Хорошо нанесенная алмазная пыль не будет крошиться и осыпаться. На рынке также можно встретить редкие рифлевки, такие как изогнутые надфили, которые используются для обработки внутренних, труднодоступных криволинейных пазов. Обычно у таких инструментов насечка нанесена на оба конца, а ручка расположена в средней части.

Фото набора ручек для надфиля, petrofort.com Фото ручки для надфиля, petrofort.com Фото применения надфиля, petrofort.com Фото надфиля круглого, petrofort.com Фото надфиля трехгранного, petrofort.com

https://youtube.com/watch?v=osv4-R2im0c

Ручка для надфиля – залог приятной работы

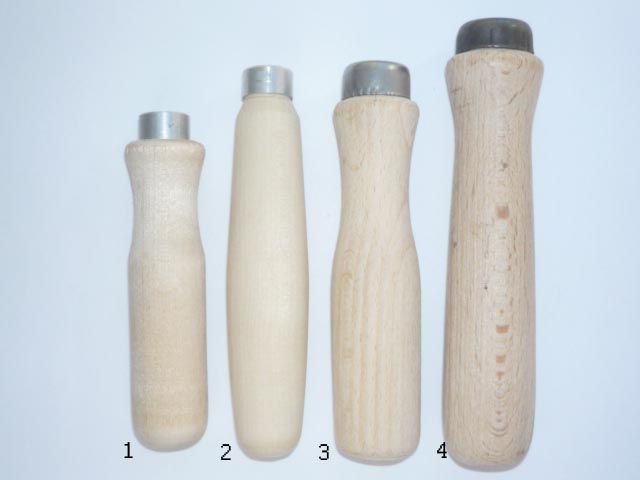

Инструменты, продаваемые в наборах, имеют свои ручки. Они могут быть выполнены из дерева, пластика или пластика с прорезиненным покрытием. Если ручки отсутствуют, их можно изготовить самостоятельно. Наилучший вариант — ручка, выточенная из дерева и тщательно отшлифованная. Пластиковую ручку можно заменить, например, на рукоятку от зубной щетки с предварительно высверленным и отцентрированным отверстием. Также подойдут баллончики с сжатым воздухом от сифонов или пневматических пистолетов.

Ключевыми факторами остаются экономичность и удобство, которые позволят эффективно работать с набором надфилей в течение длительного времени. Обычно надфили поставляются в удобной пластиковой упаковке или мягком кожухе, в которых их и рекомендуется хранить. Если такой упаковки нет, стоит её приобрести или использовать любое подходящее место для хранения. Главное правило — никогда не храните надфили в беспорядке, так как они будут тереться друг о друга и быстро затупятся.

Во время работы, например, при быстрой заточке сверла или подточке гвоздя, чтобы он легче вошел в деревянную вагонку, поверхность инструмента загрязняется опилками обрабатываемых материалов. Это особенно заметно при работе с мягкими металлами, такими как бронза, алюминий и латунь. Загрязнение приводит к снижению профиля зубьев насечки и ухудшению обработки. Поэтому необходимо регулярно очищать инструмент от опилок.

Первоначальная чистка производится с помощью металлической щетки с не слишком жесткой щетиной. После нескольких проходов такой щеткой частицы металла удаляются из углублений надфиля, затем их следует смести с полотна, используя щетку с мягкой щетиной, например, щетку для обуви или зубную. Если нужно удалить масляные пятна, лучший способ — прокипятить инструмент в растворе соды. При выборе надфилей, будь то алмазные или стальные, обращайте внимание на рабочую часть инструмента. Уточните у продавца производителя и номер насечки, а также обязательно храните каждый надфиль отдельно от других.

Как сделать цанговые зажимы. Делаем ручки для надфилей своими руками

Техника использования алмазного надфиля

Алмазный надфиль – это инструмент, который используется для обработки различных материалов, таких как металл, стекло, керамика и пластик. Его уникальная структура, состоящая из алмазных частиц, обеспечивает высокую эффективность и точность в работе. Однако для достижения наилучших результатов важно знать технику его использования.

Прежде всего, перед началом работы с алмазным надфилем необходимо выбрать правильный инструмент в зависимости от задачи. Алмазные надфили бывают разных форм и размеров: плоские, круглые, треугольные и другие. Каждая форма предназначена для определённых типов работ. Например, плоский надфиль идеально подходит для обработки больших поверхностей, тогда как круглый – для работы в труднодоступных местах.

При использовании алмазного надфиля важно соблюдать правильный угол наклона. Рекомендуется держать инструмент под углом 30-45 градусов к обрабатываемой поверхности. Это позволит избежать излишнего износа как надфиля, так и материала, который вы обрабатываете. Также следует помнить о том, что давление на инструмент должно быть равномерным и контролируемым. Слишком сильное нажатие может привести к повреждению как надфиля, так и обрабатываемого материала.

Техника движения надфиля также играет важную роль. Рекомендуется использовать плавные и равномерные движения, избегая резких рывков. Это поможет достичь более гладкой поверхности и предотвратит появление заусенцев. Важно также помнить о том, что алмазный надфиль следует использовать в одном направлении, а не назад-вперед, что может привести к ухудшению качества обработки.

Не менее важным аспектом является уход за алмазным надфилем. После работы его необходимо очистить от металлической стружки и других загрязнений. Для этого можно использовать щетку с мягкой щетиной или специальный очиститель. Хранить надфиль следует в сухом месте, защищённом от ударов и механических повреждений, чтобы продлить срок его службы.

В заключение, правильная техника использования алмазного надфиля включает выбор подходящего инструмента, соблюдение угла наклона, контроль давления, плавные движения и регулярный уход за инструментом. Следуя этим рекомендациям, вы сможете добиться высококачественной обработки материалов и значительно упростить процесс работы.

Уход за алмазным надфилем

Алмазные надфили, как и любые инструменты, требуют правильного ухода для обеспечения их долговечности и эффективности. Правильное обращение с ними не только продлевает срок службы, но и гарантирует высокое качество работы. Вот несколько ключевых аспектов, которые стоит учитывать при уходе за алмазным надфилем.

1. Очистка после использования: После каждого использования надфиля важно удалить с его поверхности остатки материала, с которым вы работали. Это можно сделать с помощью мягкой щетки или специальной щетки для инструментов. Не рекомендуется использовать металлические щетки, так как они могут повредить алмазное покрытие.

2. Хранение: Алмазные надфили следует хранить в сухом и чистом месте, вдали от влаги и пыли. Лучше всего использовать специальные футляры или чехлы, которые защитят инструмент от механических повреждений и загрязнений. Хранение в ящике с другими инструментами без защиты может привести к повреждению алмазного слоя.

3. Проверка состояния: Регулярно проверяйте состояние надфиля. Если вы заметили, что алмазное покрытие начало стираться или повреждено, это может негативно сказаться на качестве работы. В таком случае стоит рассмотреть возможность замены инструмента.

4. Использование по назначению: Алмазные надфили предназначены для работы с определенными материалами, такими как металл, стекло или керамика. Использование надфиля не по назначению может привести к его быстрому износу. Всегда следуйте рекомендациям производителя по применению инструмента.

5. Смазка: В некоторых случаях для улучшения работы с алмазным надфилем можно использовать смазку. Это поможет снизить трение и улучшить качество обработки. Однако стоит помнить, что не все материалы совместимы со смазкой, поэтому перед ее использованием рекомендуется ознакомиться с инструкцией.

Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы вашего алмазного надфиля и обеспечить его высокую производительность на протяжении длительного времени. Уход за инструментом — это не только забота о нем, но и залог качественной работы в будущем.

Применение алмазного надфиля в различных отраслях

Алмазный надфиль – это инструмент, который находит широкое применение в самых различных отраслях благодаря своей уникальной структуре и свойствам. Он состоит из металлической основы, на которую нанесен алмазный абразив, что обеспечивает высокую твердость и долговечность. Рассмотрим подробнее, где и как используется алмазный надфиль.

1. Ювелирное дело

В ювелирном производстве алмазные надфили являются незаменимыми инструментами для обработки драгоценных камней и металлов. Они позволяют создавать тонкие и аккуратные линии, а также придавать изделиям необходимую форму. Ювелиры используют надфили для полировки, шлифовки и создания деталей, требующих высокой точности. Благодаря своей способности работать с мягкими и твердыми материалами, алмазные надфили помогают достигать идеального блеска и завершенности в ювелирных изделиях.

2. Механическая обработка

В машиностроении и металлообработке алмазные надфили применяются для финишной обработки деталей, где требуется высокая точность и гладкость поверхности. Они используются для снятия заусенцев, выравнивания краев и создания сложных профилей. Алмазные надфили позволяют обрабатывать как мягкие, так и твердые сплавы, что делает их универсальным инструментом для механиков и инженеров.

3. Электроника

В производстве электроники алмазные надфили применяются для обработки полупроводниковых материалов, таких как кремний и германии. Эти материалы требуют особого подхода, так как они могут быть легко повреждены. Алмазные надфили позволяют точно обрабатывать поверхности, что критически важно для обеспечения надежности и долговечности электронных компонентов.

4. Строительство и архитектура

В строительной отрасли алмазные надфили используются для обработки камня, бетона и других строительных материалов. Они помогают создавать декоративные элементы, а также обеспечивают точность при выполнении сложных архитектурных деталей. Алмазные надфили позволяют мастерам достигать высоких стандартов качества, что особенно важно в современных строительных проектах.

5. Моделирование и прототипирование

В области моделирования и прототипирования алмазные надфили используются для создания высокоточных моделей и прототипов. Они позволяют мастерам работать с различными материалами, такими как пластик, дерево и металл, обеспечивая необходимую детализацию и аккуратность. Это особенно важно в таких отраслях, как автомобилестроение и аэрокосмическая промышленность, где точность имеет решающее значение.

Таким образом, алмазный надфиль является универсальным инструментом, который находит применение в самых различных отраслях. Его уникальные свойства позволяют достигать высоких результатов в обработке материалов, что делает его незаменимым помощником для профессионалов в своей области.
