В условиях нестабильного электроснабжения важность качественного стабилизатора напряжения трудно переоценить. В данной статье мы рассмотрим инверторный стабилизатор напряжения 220В, который идеально подходит для использования в домашних условиях. Вы узнаете о конструкции и принципе действия инвертора Штиль, а также о характеристиках преобразователя тока с частотой 50 Гц. Эта информация поможет вам не только выбрать подходящее устройство для защиты вашей техники, но и самостоятельно собрать стабилизатор, обеспечивающий надежную работу электрооборудования в вашем доме.

Конструкция стабилизатора инверторного

Собрать бытовой стабилизатор самостоятельно не так сложно, как может показаться. Вам понадобятся входные фильтры, выпрямитель, корректор коэффициента мощности, конденсаторы, преобразователи и микроконтроллеры. В конструкции используются выпрямители и преобразователи на основе биполярного транзистора IGBT с металлическим оксидным полупроводником. Тиристоры в выравнивателе напряжения аккумулируют электрическую энергию, а при активации устройства потери тока минимальны.

Инверторный стабилизатор состоит из различных компонентов, каждый из которых выполняет свою уникальную функцию. В его конструкции можно выделить следующие элементы:

1. Блок питания, включающий конденсаторы C2 и C5, компаратор DA1, тепловой электрический диод VD1 и трансформатор T1.
2. Узел задержки нагрузки при включении, содержащий резисторы R1-R5, транзисторы VT1-VT3 и конденсатор C1.
3. Выпрямитель для измерения амплитуды колебаний силы тока, состоящий из конденсатора C2, диода VD2, стабилитрона VD2 и делителя R14, R13.
4. Компаратор с резисторами R15-R39 и компараторами DA3 и DA2.
5. Логический контроллер DD1.
6. Усилитель, состоящий из транзистора VT4 и токоограничивающего резистора R40.
7. Индикаторные светодиоды HL1-HL9.
8. Оптронные ключи.
9. Автоматический предохранитель QF1.
10. Трансформатор T2.

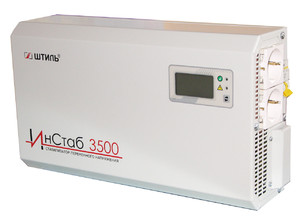

Виде обзор стабилизатора Штиль Инстаб 3500

Стабилизатор напряжения. Как выбрать. Какой лучше. Какой походит.

Характеристики стабилизатора тока

Бытовой выпрямитель электрического тока, который можно собрать самостоятельно в домашней мастерской, выравнивает напряжение при подаче тока в диапазоне 130−270 V. Устройство не реагирует на частоту колебаний электричества из центральной электросети. К этому прибору можно подключать электроприборы с общей мощностью до 6 кВт.

Электронный выпрямитель напряжения автоматически переключает нагрузки за 10 миллисекунд. Основной принцип работы устройства заключается в выполнении двух процессов:

1. Преобразование переменного тока из сети в постоянный для потребителя.
2. Преобразование постоянного тока потребителя обратно в переменный.

В процессе первого преобразования инверторные стабилизаторы напряжения для домашнего использования выполняют выпрямление и коррекцию коэффициента напряжения. Эти процессы происходят, когда переменный ток проходит через частотный фильтр стабилизатора. На выходе пользователь получает постоянный ток синусоидальной формы. Одним из преимуществ выпрямителя является создание тока с высокими коэффициентами мощности и его накопление в конденсаторах.

Инверторный стабилизатор напряжения для дома в конечном итоге выдает электрический ток с напряжением 220 В и частотой 50 Гц. Уникальной особенностью инвертора является кварцевый генератор, который обеспечивает высокую точность преобразования исходного сигнала с помощью микроконтроллера. Благодаря двум взаимозаменяемым процессам выравнивания электрического тока, инвертор или стабилизатор двойного преобразования демонстрирует более высокие характеристики по сравнению с релейными, электромеханическими и симисторными устройствами.

Стабилизатор напряжения РАТ — 0,35

Стабилизатор напряжения ремонт и устройство

Интересные факты

Вот несколько интересных фактов о стабилизаторах напряжения, в частности инверторных стабилизаторах, таких как «Штиль»:

1. Инверторная технология: Инверторные стабилизаторы, такие как «Штиль», используют технологию преобразования постоянного тока в переменный, что позволяет им более эффективно регулировать выходное напряжение. Это обеспечивает более стабильную работу подключенных устройств и защищает их от перепадов напряжения.

2. Широкий диапазон входного напряжения: Инверторные стабилизаторы способны работать в широком диапазоне входного напряжения, что делает их универсальными для использования в различных условиях. Например, они могут корректировать напряжение от 140 до 260 В, что особенно полезно в регионах с нестабильной электросетью.

3. Защита от перегрузок и короткого замыкания: Стабилизаторы «Штиль» оснащены встроенными системами защиты, которые предотвращают повреждение подключенных устройств в случае перегрузки или короткого замыкания. Это делает их надежным решением для защиты бытовой техники и электроники от возможных повреждений.

Свойства электронного стабилизатора

Автоматический стабилизатор напряжения с двойным преобразованием обладает высоким потенциалом. Его эффективность в выравнивании тока заключается в отсутствии реле и движущихся частей. Ключевым компонентом конструкции является конденсатор, который отвечает за сглаживание колебаний входящего тока. Двойной преобразователь обеспечивает стабильность выходного электропитания, предотвращая его изменения из-за колебаний в электрической сети.

При самостоятельной сборке стабилизатора напряжения важно учитывать работу устройства при входном напряжении 130 V. Логическая величина фиксируется компенсаторами устройства, а открытый транзистор VT 4 активирует сигнальный светодиод, указывая на то, что стабилизатор не выполняет свою функцию из-за отсутствия нагрузки.

Когда сила тока колеблется в диапазоне 130−150 В, характеристики инверторного стабилизатора напряжения «Штиль» начинают снижаться. В этом случае система активирует транзистор VT 5, включая второй сигнальный светодиод, оптосимистор U1.2 и симистор VS2. Рабочая нагрузка передается на обмотку верхнего вывода трансформатора T 2.

Собранный в домашних условиях инверторный стабилизатор «Штиль» способен обеспечивать напряжение 220 В и переключать соединение с обмоткой второго трансформатора при скачках напряжения в сети от 190 до 250 В. Основным элементом инверторного стабилизатора «Штиль» является печатная плата размером 115×90 мм, выполненная из стеклотекстолита с односторонним фольгированным покрытием.

Как выбрать стабилизатор. ПРАВИЛЬНЫЙ ВЫБОР. Выпуск 9

Стабилизатор напряжения для котла TEPLOCOM ST 222

Достоинства бытового выпрямителя

Стабилизатор с двойным преобразованием, благодаря своей конструкции и принципу работы, обладает множеством положительных характеристик. Бытовой инвертор демонстрирует следующие качества, влияющие на его эффективность:

1. Широкий диапазон входного напряжения от 115 до 300 В.
2. Поддержание стабильного выходного напряжения до 220 В при резких колебаниях тока.
3. Низкий уровень шума в процессе работы.
4. Компактные размеры и легкий вес.
5. Эффективная фильтрация высокочастотных помех и выбросов.
6. КПД более 90%.
7. Низкая точность нормализации входного напряжения.
8. Быстрое регулирование силы тока.
9. Неприхотливость в обслуживании и эксплуатации.

Как правильно выбрать место для установки стабилизатора напряжения?

Недостатки стабилизирующего устройства

Электронный инверторный стабилизатор напряжения Штиль, несмотря на свои преимущества, имеет и ряд значительных недостатков. К основным отрицательным характеристикам относятся:

1. Высокая цена.
2. Сужение диапазона входного напряжения.
3. Повышенная чувствительность к колебаниям напряжения в сети.

Условия работы прибора

При преобразовании электрического тока важно защитить устройство от влаги, пыли, перегрева и механических повреждений. Не включайте прибор в эксплуатацию, если в его корпусе образовался конденсат из-за перепада температуры окружающей среды. Чтобы предотвратить короткое замыкание, дождитесь полного испарения влаги с внутренних компонентов устройства.

Самодельный выпрямитель тока, созданный в домашних условиях, можно использовать только в сухих помещениях, свободных от грызунов, насекомых, а также взрывоопасных и горючих материалов. Для обеспечения стабильной частоты колебаний тока прибор следует устанавливать на открытом пространстве, соблюдая расстояние не менее 50 мм от стены, и использовать нулевой или фазный кабель.

Стабилизатор напряжения Элекс Ампер 12-3/32А: Видеообзор — стабилизаторы Элекс

Применение инверторного стабилизатора в быту

Инверторные стабилизаторы напряжения, такие как модели от компании Штиль, находят широкое применение в быту благодаря своей способности обеспечивать стабильное и качественное электропитание для различных устройств и бытовой техники. Они особенно актуальны в регионах, где наблюдаются частые колебания напряжения в сети, что может негативно сказаться на работе электрооборудования.

Одним из основных преимуществ инверторных стабилизаторов является их высокая эффективность. В отличие от релейных моделей, которые могут иметь значительные потери энергии, инверторные устройства работают по принципу преобразования напряжения с минимальными потерями. Это позволяет не только экономить электроэнергию, но и продлить срок службы подключаемых приборов.

Инверторные стабилизаторы Штиль обеспечивают защиту от различных электрических аномалий, таких как перепады напряжения, короткие замыкания и перегрузки. Это особенно важно для чувствительных устройств, таких как компьютеры, телевизоры, холодильники и другие бытовые приборы, которые могут выйти из строя при нестабильном питании. Стабилизаторы автоматически реагируют на изменения в сети, поддерживая выходное напряжение на заданном уровне, что предотвращает повреждение оборудования.

Кроме того, инверторные стабилизаторы обладают компактными размерами и современным дизайном, что позволяет легко интегрировать их в интерьер квартиры или дома. Многие модели оснащены цифровыми дисплеями, на которых отображается текущее состояние устройства, что упрощает мониторинг его работы. Некоторые устройства также имеют возможность удаленного управления через мобильные приложения, что добавляет удобства в использовании.

В быту инверторные стабилизаторы могут использоваться не только для защиты бытовой техники, но и для обеспечения стабильного питания в загородных домах, где электроснабжение может быть нестабильным. Они также находят применение в дачных участках, где часто используются насосы для полива, системы освещения и другие электрические устройства, требующие надежного питания.

Таким образом, инверторные стабилизаторы напряжения 220В от компании Штиль являются незаменимыми помощниками в современных домах, обеспечивая надежную защиту и стабильную работу электрических приборов в условиях переменного напряжения.

Сравнение с другими типами стабилизаторов

Стабилизаторы напряжения являются важными устройствами для защиты электрических приборов от перепадов напряжения. На рынке представлено множество типов стабилизаторов, и инверторные стабилизаторы, такие как модель «Штиль», занимают особое место благодаря своим уникальным характеристикам и преимуществам.

В отличие от релейных и феррорезонансных стабилизаторов, инверторные устройства обеспечивают более высокую точность стабилизации выходного напряжения. Релейные стабилизаторы, хотя и достаточно просты в использовании, имеют свои ограничения. Они могут обеспечивать стабильное напряжение только в определенном диапазоне, и при значительных колебаниях входного напряжения могут не справляться с задачей. Инверторные стабилизаторы, такие как «Штиль», используют более сложные схемы, что позволяет им поддерживать стабильное выходное напряжение даже при значительных изменениях входного.

Феррорезонансные стабилизаторы, в свою очередь, работают на основе магнитных свойств ферритов и обеспечивают хорошую защиту от коротких замыканий и перегрузок. Однако их эффективность снижается при частых колебаниях напряжения, и они могут создавать шум во время работы. Инверторные стабилизаторы, как правило, работают тише и обеспечивают более плавный выходной сигнал, что особенно важно для чувствительных электронных устройств.

Одним из ключевых преимуществ инверторных стабилизаторов «Штиль» является их высокая скорость реакции на изменения входного напряжения. В то время как релейные устройства могут реагировать на колебания в течение нескольких секунд, инверторные стабилизаторы способны адаптироваться к изменениям практически мгновенно. Это делает их идеальными для использования в условиях, где стабильность напряжения критически важна, например, в медицинских учреждениях или на производственных предприятиях.

Кроме того, инверторные стабилизаторы «Штиль» часто имеют встроенные функции защиты, такие как защита от перегрузки, короткого замыкания и перегрева. Это добавляет дополнительный уровень безопасности для подключенных устройств и увеличивает срок службы самого стабилизатора. В отличие от релейных и феррорезонансных моделей, которые могут не иметь таких функций или предлагать их в ограниченном объеме, инверторные стабилизаторы обеспечивают более комплексную защиту.

В заключение, инверторные стабилизаторы напряжения «Штиль» представляют собой надежное и эффективное решение для обеспечения стабильного напряжения в различных условиях. Их преимущества по сравнению с релейными и феррорезонансными моделями делают их предпочтительным выбором для пользователей, стремящихся к максимальной защите своих электрических устройств.

Рекомендации по выбору стабилизатора

Выбор стабилизатора напряжения является важным этапом для обеспечения надежной работы электрических приборов и защиты их от перепадов напряжения. При выборе инверторного стабилизатора, такого как модель от компании Штиль, необходимо учитывать несколько ключевых факторов.

1. Мощность стабилизатора. Прежде всего, необходимо определить общую мощность всех подключаемых устройств. Стабилизатор должен иметь запас мощности, чтобы справляться с пиковыми нагрузками. Рекомендуется выбирать модель с мощностью, превышающей суммарную мощность подключаемых приборов на 20-30%.

2. Тип стабилизации. Инверторные стабилизаторы, как правило, обеспечивают более высокую точность и скорость реагирования на изменения напряжения по сравнению с релейными моделями. Они способны поддерживать стабильное выходное напряжение даже при значительных колебаниях входного. Это особенно важно для чувствительных электронных устройств.

3. Диапазон входного напряжения. Убедитесь, что выбранный стабилизатор способен работать в диапазоне, соответствующем вашим условиям эксплуатации. Например, если в вашем регионе часто наблюдаются низкие или высокие значения напряжения, выбирайте модель с широким диапазоном входного напряжения.

4. Качество выходного сигнала. Для работы с чувствительной электроникой важно, чтобы выходной сигнал стабилизатора был чистым и без искажений. Инверторные стабилизаторы Штиль обеспечивают синусоидальный выходной сигнал, что делает их идеальными для работы с компьютерами, телевизорами и другими устройствами.

5. Дополнительные функции. Некоторые модели стабилизаторов могут иметь дополнительные функции, такие как защита от короткого замыкания, перегрева, а также индикаторы состояния и аварийные сигналы. Эти функции могут значительно повысить уровень безопасности и удобства в эксплуатации.

6. Гарантия и сервисное обслуживание. При выборе стабилизатора стоит обратить внимание на гарантию от производителя и доступность сервисного обслуживания. Надежные производители, такие как Штиль, предлагают длительные гарантии и качественную поддержку, что является важным аспектом при покупке.

В заключение, правильный выбор инверторного стабилизатора напряжения 220В, такого как модели от Штиль, требует внимательного анализа ваших потребностей и условий эксплуатации. Учитывая вышеперечисленные рекомендации, вы сможете выбрать оптимальный вариант, который обеспечит надежную защиту ваших электрических приборов и стабильную работу всей электрической сети в вашем доме или офисе.
