Вентиляция играет ключевую роль в обеспечении комфортного и здорового микроклимата в квартире, и обратный клапан является важным элементом этой системы. Он предотвращает проникновение холодного воздуха и посторонних запахов из внешней среды, обеспечивая чистоту и свежесть воздуха внутри помещения. В данной статье мы рассмотрим конструкцию обратных клапанов для вентиляции, их особенности и преимущества, а также предложим пошаговую инструкцию по изготовлению такого устройства своими руками. С помощью нашего видео вы сможете легко и быстро создать эффективный обратный клапан, который улучшит качество воздуха в вашем доме.

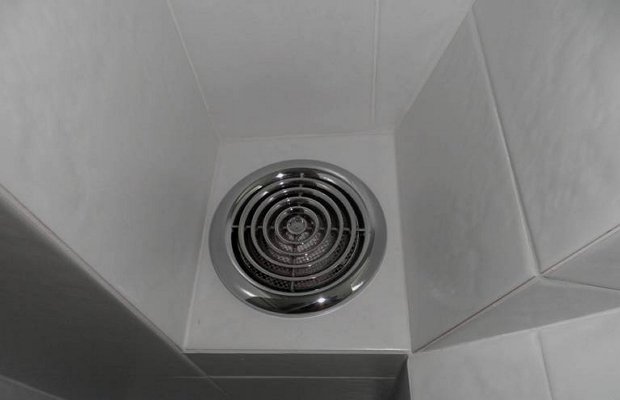

Обратный клапан – функции устройства

Квартирные системы вентиляции иногда начинают работать неэффективно, что можно легко заметить по появлению неприятных запахов в помещении. Часто причиной таких ситуаций становится обратная тяга — возврат части воздуха из вентиляционного канала обратно в жилые комнаты.

Обратная тяга может возникать по нескольким причинам:

1. Неправильная установка вытяжной трубы на крыше.
2. Недостаток приточного воздуха в системе естественной вентиляции.
3. Установка мощной принудительной вытяжки в одной из квартир многоэтажного дома, что нарушает работу общей системы вентиляции.

Наиболее распространенные проблемы с естественной вентиляцией возникают, когда обратный клапан выходит из строя. Это устройство имеет простую конструкцию, где основным элементом является затвор, который открывается только в одном направлении под действием воздушного потока. Если направление движения воздуха меняется, затвор закрывается, предотвращая обратную тягу. Затворы для систем естественной вентиляции могут быть выполнены в виде захлопки или диска и имеют различные размеры и формы (прямоугольные или круглые).

Обратные клапаны бывают подогреваемыми и без подогрева. Первый тип устанавливается в вентиляционных системах с электрическим приводом и предотвращает образование конденсата и наледи на внутренних частях вентиляции в холодное время года. Важным параметром этих устройств является пропускная способность, которая для эффективного проветривания стандартной квартиры должна составлять 4–6 м/сек.

Обратные клапаны изготавливаются из пластика и металла. Металлические устройства считаются более долговечными, но могут издавать громкие звуки (хлопки) при работе и подвержены образованию конденсата и ржавлению. Поэтому многие предпочитают пластиковые обратные клапаны, которые работают практически бесшумно и имеют доступную цену. Однако их срок службы, как правило, меньше, чем у металлических аналогов. Эти устройства не только предотвращают обратную тягу, но и защищают вентиляцию от попадания пыли и мелких насекомых.

Обратный клапан для вентиляции

Как устранить запах из вентиляции в квартире

Конструктивные особенности механизмов и правила их выбора

В статье рассматриваются четыре основных типа устройств: мембранные, одностворчатые, жалюзийные и бабочки. Мембранные клапаны имеют гибкую заслонку, которая реагирует на легкие колебания воздуха, что делает их наиболее чувствительными. Одностворчатый обратный клапан представляет собой заслонку, крепящуюся на горизонтальной оси. При прохождении воздушного потока заслонка поворачивается, обеспечивая открытие и закрытие вентиляционного канала.

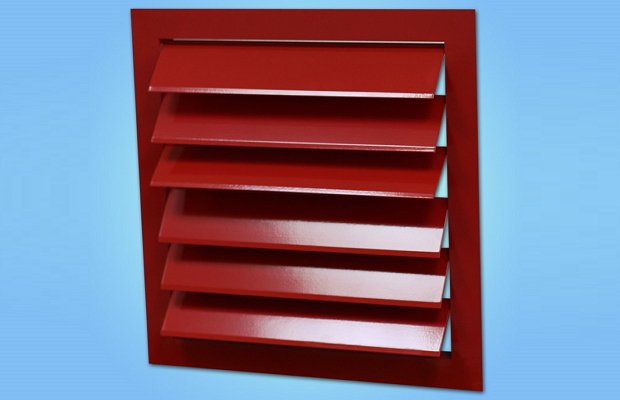

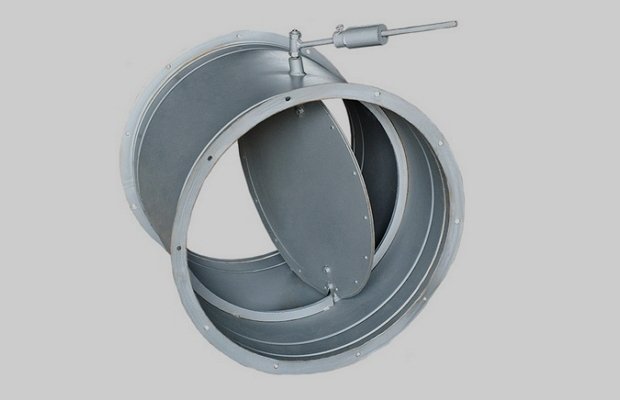

Клапаны типа жалюзи имеют от двух до четырех горизонтальных осей, на которые устанавливаются несколько лопастей. Эти устройства часто называют гравитационными или лепестковыми клапанами. Популярны также механизмы типа бабочка, обычно изготавливаемые из металла и используемые в системах вентиляции с электрическими вентиляторами. Они состоят из двух створок, расположенных по обе стороны от одной оси. Однако у таких клапанов есть недостаток — они могут создавать значительный шум во время работы, который можно уменьшить, установив уплотнительные элементы на лопастях.

При выборе обратного клапана для вентиляции важно учитывать материал, конструкцию, форму и диаметр сечения. Необходимо помнить, что в жилых помещениях такие устройства должны реагировать на даже незначительные потоки воздуха. Специалисты рекомендуют дополнительно устанавливать вытяжку (специальный вентилятор) для улучшения работы естественной вентиляции. Хотя такие конструкции могут выглядеть не очень эстетично на стене, их можно скрыть под стильной вентиляционной решеткой.

Обратите внимание! В умеренных широтах механизмы-бабочки быстрее и чаще покрываются наледью по сравнению с обычными одностворчатыми клапанами.

Еще один важный момент: если вы планируете приобретать готовые комплекты для естественной вентиляции (клапан и вентилятор), обратите внимание на мощность вытяжки. Для санузлов рекомендуется выбирать комплекты с мощностным коэффициентом 7, а для кухонь — с показателем 10.

самодельный обратный клапан для вентиляции

Интересные факты

Вот несколько интересных фактов о обратных клапанах для вентиляции:

1. Защита от загрязнений: Обратные клапаны предотвращают попадание загрязненного воздуха и запахов из внешней среды в квартиру. Это особенно важно в городских условиях, где уровень загрязнения может быть высоким. Клапан открывается только при наличии разности давления, позволяя чистому воздуху поступать внутрь, а загрязнения — оставаться снаружи.

2. Энергоэффективность: Использование обратных клапанов может способствовать повышению энергоэффективности системы вентиляции. Они помогают сохранить тепло в помещении, предотвращая утечку теплого воздуха зимой и попадание горячего воздуха летом. Это может снизить затраты на отопление и кондиционирование.

3. Улучшение микроклимата: Обратные клапаны способствуют созданию здорового микроклимата в квартире, обеспечивая постоянный приток свежего воздуха. Это особенно важно для людей с аллергиями или респираторными заболеваниями, так как чистый воздух помогает улучшить общее состояние здоровья и самочувствие.

Делаем обратный клапан своими руками – полезная экономия

Экономные хозяева могут существенно снизить расходы на домашние нужды. Если есть желание, клапан для вентиляции можно изготовить самостоятельно. Однако вытяжной вентилятор все же придется приобрести. В итоге общие затраты будут меньше.

Изготовление клапана своими руками осуществляется следующим образом:

1. Возьмите кусок текстолита или прочного пластика толщиной 3–5 мм. Вырежьте из него пластину, размеры которой должны соответствовать вентиляционному отверстию. Эта пластина станет основой вашего устройства.
2. Просверлите в детали несколько отверстий по краям. Некоторые из них понадобятся для крепления к стене, а другие – для установки вентилятора. Не забудьте сделать отверстия в центре пластины для поступления воздуха в помещение. Размер и количество отверстий выбирайте по своему усмотрению, но помните: чем больше отверстий, тем выше пропускная способность вентиляции.
3. Прикрепите вытяжной вентилятор к самодельной основе. Рекомендуется установить резиновую прокладку в месте соединения вентилятора с пластиной для повышения герметичности конструкции. Также можно использовать резиновые прокладки под крепежами, чтобы снизить уровень вибрации и шума во время работы вентилятора.
4. Возьмите лист тонкого пластика или пленку из полиэтилена толщиной более 0,1 мм для создания створок. Приклейте пленку (или пластик) к пластине. Важно, чтобы створки полностью закрывали вентиляционные отверстия. Сначала приклейте материал целиком, а затем разделите его на две равные части.

Теперь установите изготовленный клапан в вентиляционный канал и надежно закрепите его с помощью дюбель-гвоздей или универсальных саморезов. Зазоры между стеной и установленным механизмом обязательно заделайте качественным герметиком. Затем аккуратно разрежьте створки пополам. Как правильно это сделать, мы уже упоминали. Добавим лишь, что срез должен быть идеально ровным, что легко достигается с помощью острого монтажного ножа.

Вот и все. Вы создали эффективный мембранный клапан для естественной вентиляции, который не уступает заводским аналогам. Он прослужит вам 2–3 года. Принцип работы устройства прост: створки открываются под действием потока воздуха, позволяя ему поступать в вентиляционный канал из жилого помещения. Если возникает обратная тяга, пленка закрывается, обеспечивая полную герметичность. Таким образом, воздух из общедомовой вентиляционной системы не попадает в ваше жилище. В случае необходимости принудительной вентиляции просто запустите вытяжной вентилятор.

Преимущества установки обратного клапана в квартире

Установка обратного клапана в системе вентиляции квартиры предоставляет множество преимуществ, которые способствуют улучшению качества воздуха и созданию комфортной атмосферы в помещении. Рассмотрим основные из них.

1. Защита от обратного потока воздуха. Обратный клапан предотвращает попадание загрязненного воздуха из внешней среды обратно в квартиру. Это особенно актуально в условиях городских загрязнений, когда в воздухе содержится множество вредных веществ. Клапан обеспечивает одностороннее движение воздуха, что позволяет поддерживать в помещении чистоту и свежесть.

2. Устранение запахов. Часто в многоквартирных домах возникают ситуации, когда запахи из соседних квартир или общих вентиляционных шахт проникают в жилые помещения. Установка обратного клапана помогает избежать этой проблемы, блокируя доступ неприятных запахов и обеспечивая более комфортные условия для проживания.

3. Энергоэффективность. Обратный клапан способствует более эффективному использованию систем отопления и кондиционирования. Он предотвращает утечку теплого или холодного воздуха, что позволяет сократить затраты на отопление и охлаждение помещений. Это особенно важно в условиях современных требований к энергоэффективности и экономии ресурсов.

4. Простота установки и обслуживания. Обратные клапаны, как правило, имеют простую конструкцию и могут быть установлены без значительных затрат времени и усилий. Их обслуживание также не требует специальных навыков, что делает их доступными для большинства владельцев квартир.

5. Увеличение срока службы вентиляционной системы. Защита от попадания влаги и загрязнений в вентиляционные каналы способствует увеличению срока службы всей системы. Это позволяет избежать дорогостоящих ремонтов и замен оборудования, что является важным аспектом для владельцев квартир.

6. Улучшение качества воздуха. Чистый воздух в квартире напрямую влияет на здоровье жильцов. Установка обратного клапана помогает поддерживать оптимальный уровень вентиляции, что способствует снижению концентрации аллергенов, пыли и других вредных частиц в воздухе. Это особенно важно для людей, страдающих от аллергий или респираторных заболеваний.

Таким образом, установка обратного клапана в системе вентиляции квартиры является важным шагом к созданию комфортной и безопасной среды для проживания. Он не только защищает от загрязнений и неприятных запахов, но и способствует экономии ресурсов и увеличению срока службы вентиляционного оборудования.

Устранение запахов и загрязнений с помощью обратного клапана

Обратный клапан для вентиляции – это устройство, которое играет ключевую роль в обеспечении качественного воздухообмена в помещениях. Он предотвращает обратный поток воздуха, что особенно важно для поддержания чистоты и свежести воздуха в квартире. Установка обратного клапана позволяет эффективно устранять запахи и загрязнения, которые могут поступать из внешней среды или соседних помещений.

Одной из основных функций обратного клапана является защита от нежелательных запахов. В многоквартирных домах, особенно в старых зданиях, часто возникают проблемы с вентиляцией. Запахи из соседних квартир или общих коридоров могут проникать в жилые помещения, создавая дискомфорт для жильцов. Обратный клапан, установленный в вентиляционную систему, предотвращает попадание этих запахов внутрь квартиры, обеспечивая тем самым более комфортную атмосферу.

Кроме того, обратный клапан помогает защитить квартиру от загрязнений, таких как пыль, грязь и другие частицы, которые могут переноситься ветром или попадать в вентиляцию. В условиях городской среды, где уровень загрязнения воздуха может быть высоким, это особенно актуально. Установка клапана позволяет минимизировать риск попадания вредных частиц в жилое пространство, что способствует улучшению качества воздуха.

Важно отметить, что обратные клапаны бывают различных типов и конструкций. Наиболее распространены механические и автоматические клапаны. Механические клапаны открываются и закрываются под действием потока воздуха, в то время как автоматические могут реагировать на изменения давления или температуры. Выбор конкретного типа зависит от особенностей вентиляционной системы и требований жильцов.

При установке обратного клапана необходимо учитывать несколько факторов. Во-первых, важно правильно выбрать место для его установки. Клапан должен быть установлен в самом начале вентиляционной системы, чтобы обеспечить максимальную эффективность. Во-вторых, необходимо учитывать размеры и характеристики клапана, чтобы он соответствовал параметрам вентиляционного канала. Неправильный выбор может привести к снижению эффективности работы системы в целом.

Регулярное обслуживание обратного клапана также играет важную роль в его функционировании. С течением времени на клапане могут накапливаться загрязнения, которые могут препятствовать его нормальной работе. Рекомендуется периодически проверять состояние клапана и очищать его от пыли и грязи, чтобы обеспечить бесперебойную работу вентиляционной системы.

Таким образом, установка обратного клапана в вентиляционную систему квартиры является важным шагом к обеспечению чистоты и свежести воздуха. Он эффективно устраняет запахи и загрязнения, создавая комфортные условия для проживания. Правильный выбор и установка клапана, а также регулярное его обслуживание помогут значительно улучшить качество воздуха в вашем доме.

Регулярное обслуживание и уход за обратным клапаном

Обратный клапан для вентиляции – это важный элемент, который обеспечивает эффективную работу системы вентиляции в квартире. Однако, чтобы он выполнял свои функции на должном уровне, необходимо регулярно проводить его обслуживание и уход. Это поможет избежать накопления загрязнений, которые могут привести к снижению эффективности работы клапана и ухудшению качества воздуха в помещении.

Первым шагом в обслуживании обратного клапана является его визуальный осмотр. Рекомендуется проверять состояние клапана не реже одного раза в год. Обратите внимание на наличие пыли, грязи и других загрязнений, которые могут препятствовать его нормальной работе. Если вы заметили, что клапан загрязнен, его следует очистить. Для этого можно использовать мягкую щетку или тряпку, смоченную в мыльном растворе. Важно избегать использования агрессивных химических средств, которые могут повредить материал клапана.

Кроме того, стоит проверить, как открывается и закрывается клапан. Он должен легко двигаться, без заеданий и посторонних звуков. Если вы заметили, что клапан не закрывается полностью или открывается с трудом, это может свидетельствовать о необходимости его регулировки или замены. В таких случаях лучше обратиться к специалистам, которые смогут провести диагностику и устранить проблему.

Также важно следить за состоянием уплотнителей, которые обеспечивают герметичность соединений. Если уплотнители изношены или повреждены, это может привести к утечкам воздуха и снижению эффективности вентиляции. В таком случае их следует заменить на новые, чтобы обеспечить надежную работу системы.

Не забывайте о том, что обратный клапан – это не единственный элемент вентиляционной системы, требующий внимания. Регулярная проверка и очистка воздуховодов, фильтров и других компонентов системы также играют важную роль в поддержании чистоты и свежести воздуха в квартире. Систематическое обслуживание всех элементов вентиляции поможет создать комфортные условия для проживания и снизить риск возникновения проблем со здоровьем, связанных с загрязнением воздуха.

В заключение, регулярное обслуживание и уход за обратным клапаном – это залог его долгосрочной и эффективной работы. Не пренебрегайте этой важной частью вентиляционной системы, и ваш дом всегда будет наполнен чистым и свежим воздухом.
