Отвес – это незаменимый инструмент для определения вертикали, который используется как профессиональными строителями, так и любителями домашнего ремонта. В этой статье мы подробно рассмотрим, как правильно выбрать отвес в магазине, а также предложим пошаговую инструкцию по изготовлению этого инструмента своими руками. Знание о том, как использовать отвес, поможет вам избежать ошибок при выполнении строительных и отделочных работ, обеспечивая точность и качество ваших проектов.

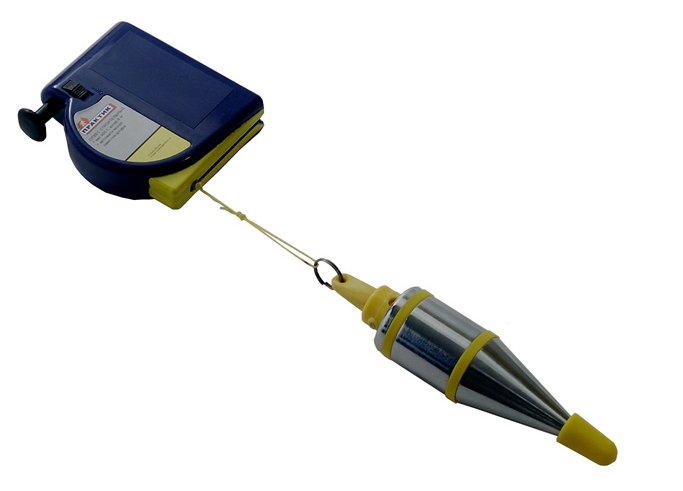

Общий принцип устройства инструмента

Это устройство предназначено для выполнения различных задач, таких как выравнивание стен, кирпичная кладка, установка столбов и подобные работы. Принцип его работы прост: благодаря центру тяжести, обеспечиваемому грузом, шнур натягивается, указывая точное вертикальное направление.

При производстве таких устройств существуют определенные стандарты. Как правило, они включают корпус, вставку, головку, шнур и планку. Корпус и головка изготавливаются из прочной стали, а вставки часто делают из полиамида. Для планок подходит алюминиевый лист марки АДО или АД-1, толщина которого не должна превышать 1,5 или 2 мм. В последнее время начали применять и другие марки алюминия.

Для повышения точности работы инструмента острые края планок слегка притупляют. Шнуры изготавливаются из капроновых или хлориновых волокон, и при скручивании в канат их диаметр может варьироваться от 1,8 до 3 мм. Также используются другие прочные материалы для шнуров. Упрощенный вариант такого устройства можно создать самостоятельно, используя доступные в хозяйстве материалы без особых затрат.

Измерительный инструмент. Отвес — [© masterkladki]

Магнит: чтобы выставить вертикаль на стройплощадке

Существует множество типов инструментов, но наиболее распространенными являются шнуровые и магнитные строительные отвесы. В последнее время появились специализированные модели: электронные, малярные, лазерные и конусные. Строительные отвесы можно считать простыми, но надежными измерительными инструментами. Обычно они представляют собой металлический цилиндр с установленным на конце стальным конусом, который подвешен на прочном шнуре.

В верхней части металлического цилиндра есть резьбовое отверстие для болта. Шнур проходит через это отверстие, а на стороне головки завязан узел для дополнительной прочности. Болт фиксируется в основании или корпусе, и туда же продевается веревка. Важно, чтобы верхняя часть была выровнена по оси цилиндра. Это настраивается на заводе-изготовителе, но перед использованием не помешает провести проверку. В некоторых случаях инструмент выполнен в форме конуса, и тогда его называют конусным отвесом, хотя форма не влияет на его функциональность.

Интересные факты

Вот несколько интересных фактов о отвесе и его использовании для определения вертикали:

1. Принцип работы: Отвес работает на основе силы тяжести. Он состоит из груза, подвешенного на нитке. Когда груз свободно свисает, нитка выстраивается в вертикальное положение, указывая на истинную вертикаль. Это делает отвес одним из самых простых и точных инструментов для определения вертикали.

2. Историческое использование: Отвес использовался еще в древности, например, в строительстве пирамид в Египте и храмов в Греции. Архитекторы и строители использовали отвес для обеспечения правильного выравнивания конструкций, что подчеркивает его важность в архитектуре и инженерии на протяжении веков.

3. Современные технологии: В современном строительстве и геодезии отвес часто комбинируется с электронными уровнями и лазерными инструментами, которые обеспечивают еще большую точность. Тем не менее, традиционный отвес остается популярным благодаря своей простоте и надежности, особенно в условиях, где электроника может быть недоступна или ненадежна.

Электронная разновидность приспособления

Электронные модели пока не так распространены в самостоятельном виде. Чаще всего их можно встретить в приложениях для смартфонов, таких как iPhone, или других электронных устройствах. Тем не менее, для профессионалов и мастеров они становятся отличными помощниками. Одно из таких приложений в переводе на русский означает «плотник с руками». Хотя оно не может полностью заменить настоящий инструмент, оно поддерживает выполнение определенных задач. С его помощью можно легко контролировать ровность стен при ремонте или проверять установку столбов и стоек. Это устройство компактно и всегда под рукой.

Использовать отвес при кладке несложно, особенно с учетом современных гаджетов, которые облегчают жизнь. На экране отображается виртуальная гиря на шнуре, показывающая координаты в виртуальной системе. Для достижения максимальной точности в правом углу имеется схема «вид сверху», где красная точка указывает на отклонение от вертикали. Отклонение можно наблюдать в градусах как по горизонтали, так и по вертикали, то есть по осям X и Y. Кнопки управления позволяют зафиксировать данные, а после завершения работы вернуть устройство в исходное состояние.

Часто вместо гири используется пузырьковый уровень, который также демонстрирует степень отклонения стены или другой поверхности.

Лазерный отвес

Конусные, лазерные и малярные модели

Для отделочных работ мастера используют специализированный малярный инструмент. Он позволяет эффективно выровнять стены с помощью цементного раствора или шпатлевки. Это устройство предназначено для контроля вертикальности поверхностей и разметки. Удобство инструмента в том, что его наконечник может втягиваться внутрь, что снижает риск травм во время работы и защищает его от повреждений при падениях. Изготавливается он из плетеного шнура, что уменьшает вращение наконечника в процессе работы. Часто такие модели комплектуются эластичными накладками, которые защищают поверхность от механических повреждений.

Лазерный отвес появился относительно недавно и используется для максимально точного выравнивания поверхности. Его основное преимущество — полная водонепроницаемость и возможность вращения на 360 градусов вокруг своей оси, что обеспечивает высокую точность результата. Он создает две направляющие линии одновременно. Принцип работы основан на автоматическом выравнивании лазерной линии как по горизонтали, так и по вертикали. Однако главным недостатком этого инструмента является высокая стоимость.

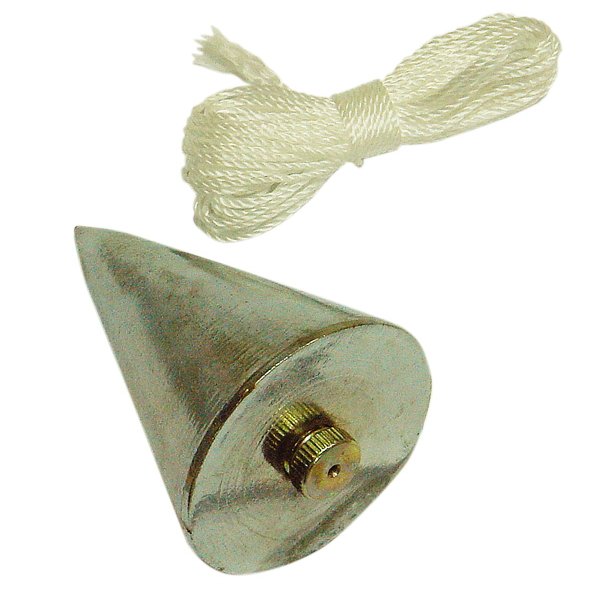

Конусный вариант данного инструмента относится к традиционным строительным инструментам. С его помощью можно проверять вертикальные линии при любых строительных работах, включая малярные. Его преимущество в том, что он изготовлен из прочной легированной стали и имеет специальное оцинкованное покрытие. Это устройство является одним из самых простых в использовании. Наконечник закреплен на прочном плетеном шнуре, что снижает количество вращений вокруг оси во время работы и облегчает процесс.

Лазерный отвес Bosch GPL 3

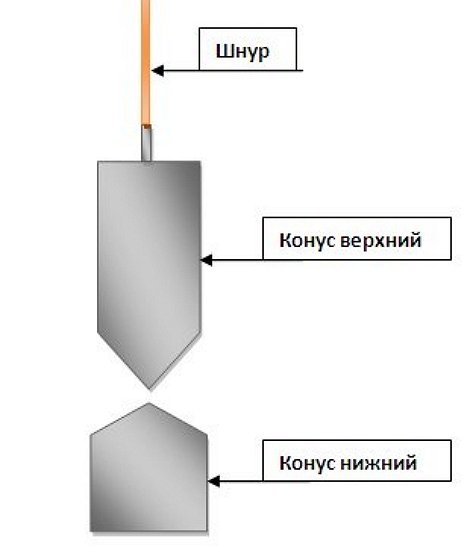

Как сделать отвес из подручных материалов?

При ремонте в доме важно заранее подготовить все необходимые инструменты. Если у вас нет специального устройства для определения вертикали, не стоит расстраиваться — его можно быстро сделать самостоятельно. Часто во время ремонта нет времени на походы в магазины, и если нужно выровнять поверхность, самодельный инструмент вполне подойдет. Давайте разберемся, как создать малярный отвес.

Первое, что нужно сделать, — найти прочный шнур. В качестве груза можно использовать любую тяжелую гайку. Отрежьте шнур длиной около метра и надежно привяжите к нему гайку — ваш инструмент готов, а сила тяжести сделает остальное. Важно держать отвес крепко и следить, чтобы гайка не вращалась. Если нужно выровнять небольшую поверхность и точность не критична, можно использовать флакон из-под парфюма в качестве груза. Главное, чтобы он не касался поверхности и находился на некотором расстоянии от нее.

Если вы проводите строительные работы на даче и требуется выполнить кирпичную кладку, но у вас нет инструмента для выставления вертикали, подойдет пластиковая бутылка из-под жидкости. Вместо шнура можно использовать обычную бельевую веревку. Для этого отрежьте нужную длину и привяжите к одному концу бутылку, наполненную водой. Оптимальным вариантом будет использование тяжелых металлических предметов вместо бутылки.

Нанесение разметки, набор для разметки стен brigadier

Правила использования отвеса в строительстве

Отвес – это инструмент, который используется для определения вертикали и выравнивания конструкций. Правильное использование отвеса в строительстве является залогом качества и долговечности возводимых объектов. Ниже приведены основные правила, которые помогут эффективно применять отвес в различных строительных задачах.

1. Выбор подходящего отвеса

Существует несколько типов отвесов, включая простые и лазерные. Для большинства строительных работ подойдет традиционный отвес с грузом на нитке. Однако для более точных измерений и больших расстояний рекомендуется использовать лазерный отвес, который позволяет быстро и точно определить вертикаль на больших площадях.

2. Подготовка рабочего места

Перед началом работы необходимо подготовить рабочее место. Убедитесь, что поверхность, на которую будет установлен отвес, ровная и свободна от препятствий. Если вы используете традиционный отвес, убедитесь, что нитка не запутана и груз свободно свисает вниз.

3. Правильное крепление отвеса

Если вы используете отвес с креплением, убедитесь, что он надежно зафиксирован. При использовании лазерного отвеса установите его на штативе на уровне глаз для удобства работы. Это поможет избежать ошибок, связанных с неправильным углом обзора.

4. Определение вертикали

Для определения вертикали с помощью отвеса, опустите груз вниз и дождитесь, пока он остановится. Нить должна образовать прямую линию, которая будет служить ориентиром для выравнивания конструкции. Если вы используете лазерный отвес, просто включите его и направьте луч на нужную точку.

5. Проверка точности

После установки отвеса важно проверить его точность. Для этого можно использовать уровень. Убедитесь, что линия отвеса совпадает с вертикальной линией уровня. Если есть отклонения, необходимо скорректировать положение отвеса.

6. Учет внешних факторов

При использовании отвеса следует учитывать внешние факторы, такие как ветер, вибрации и другие воздействия, которые могут повлиять на точность измерений. В условиях сильного ветра рекомендуется использовать более тяжелый груз или стационарное крепление для отвеса.

7. Регулярное обслуживание инструмента

Чтобы обеспечить долгий срок службы отвеса, необходимо регулярно проверять его состояние. Убедитесь, что нить не изношена, а груз не поврежден. При необходимости замените поврежденные элементы, чтобы избежать ошибок в измерениях.

Соблюдение этих правил поможет вам эффективно использовать отвес в строительстве, обеспечивая точность и надежность всех выполняемых работ. Правильное определение вертикали – это основа для создания качественных и долговечных конструкций.

Сравнение традиционного и современного отвеса

Отвес — это инструмент, который используется для определения вертикали, и его применение имеет долгую историю. Сравнение традиционного и современного отвеса позволяет лучше понять, как развивались технологии и методы, используемые в строительстве и геодезии.

Традиционный отвес представляет собой простой, но эффективный инструмент, состоящий из груза, подвешенного на нитке. Груз, как правило, изготавливается из металла и имеет форму конуса или цилиндра, что позволяет ему свободно колебаться и находить положение, в котором нитка будет вертикальна. Такой отвес используется на протяжении веков и остается популярным благодаря своей простоте и надежности. Он не требует источников энергии и может использоваться в любых условиях, что делает его незаменимым в полевых работах.

Современные отвесы, в свою очередь, могут включать в себя электронные компоненты и дополнительные функции. Например, лазерные отвесы используют лазерный луч для проекции вертикальной линии на поверхность. Это позволяет значительно увеличить точность измерений и упростить процесс работы, особенно на больших расстояниях. Лазерные отвесы могут быть оснащены функциями автоматической нивелировки и могут работать в условиях низкой освещенности, что делает их более универсальными.

Сравнивая традиционный и современный отвес, можно выделить несколько ключевых аспектов:

• Точность: Современные отвесы, особенно лазерные, обеспечивают более высокую точность измерений по сравнению с традиционными. Это особенно важно в строительстве и архитектуре, где даже небольшие отклонения могут привести к серьезным проблемам.
• Удобство использования: Лазерные отвесы часто имеют дополнительные функции, такие как автоматическая нивелировка и возможность работы с удаленными измерениями, что делает их более удобными в использовании.
• Стоимость: Традиционные отвесы, как правило, дешевле и доступны для большинства пользователей. Современные отвесы могут иметь высокую цену, что может ограничивать их использование в некоторых случаях.
• Надежность: Традиционные отвесы не зависят от источников питания и могут использоваться в любых условиях, тогда как современные отвесы могут требовать зарядки или замены батарей.

Таким образом, выбор между традиционным и современным отвесом зависит от конкретных задач и условий работы. Традиционные отвесы остаются актуальными благодаря своей простоте и надежности, в то время как современные отвесы предлагают дополнительные функции и повышенную точность, что делает их предпочтительными в профессиональной деятельности.

Ошибки при работе с отвесом и как их избежать

Работа с отвесом требует внимательности и точности, так как даже небольшие ошибки могут привести к значительным искажениям в строительстве или отделке. Одной из самых распространенных ошибок является неправильное использование отвеса, что может произойти по нескольким причинам.

Во-первых, важно учитывать, что отвес должен быть подвешен на прочной и надежной нити. Если нить будет слишком тонкой или изношенной, это может привести к ее обрыву или провисанию, что, в свою очередь, повлияет на точность измерений. Рекомендуется использовать нити из прочных материалов, таких как нейлон или капрон, которые обладают высокой прочностью и устойчивостью к растяжению.

Во-вторых, необходимо правильно выбрать место для установки отвеса. Если отвес будет установлен вблизи источников вибрации, таких как работающие машины или проезжающие автомобили, это может вызвать колебания, которые повлияют на точность измерений. Поэтому лучше всего устанавливать отвес в тихом и стабильном месте, вдали от потенциальных источников помех.

Третья распространенная ошибка заключается в неправильном определении точки привязки. Если точка, от которой вы будете измерять вертикаль, расположена не точно, это может привести к значительным отклонениям. Для избежания этой ошибки рекомендуется использовать уровни и другие инструменты для предварительной проверки горизонтальности и вертикальности.

Также стоит обратить внимание на угол наклона отвеса. Если он будет наклонен, это может привести к ошибкам в измерениях. Убедитесь, что отвес свободно свисает и не задевает другие предметы, которые могут повлиять на его движение.

Наконец, важно помнить о том, что отвес следует использовать в условиях хорошей видимости. Если освещение недостаточно, это может затруднить наблюдение за положением отвеса и привести к ошибкам. Используйте дополнительные источники света, если это необходимо, чтобы обеспечить четкость и видимость.

Следуя этим рекомендациям, вы сможете минимизировать ошибки при работе с отвесом и добиться высокой точности в определении вертикали, что является ключевым аспектом в строительстве и ремонте.
