Плоская шайба – это незаметный, но крайне важный элемент в мире механики и строительства, который играет ключевую роль в обеспечении надежности резьбовых соединений. Несмотря на свою простоту, она предотвращает развинчивание болтов и гаек, распределяя нагрузку и защищая поверхности от повреждений. В этой статье мы подробно рассмотрим, какой должна быть идеальная плоская шайба, ее параметры и особенности производства, а также представим видео, которое наглядно продемонстрирует все аспекты этого незаменимого компонента.

Что такое шайба?

Шайба — ключевой элемент в болтовых соединениях, и её роль трудно переоценить. Она предотвращает самопроизвольное отвинчивание крепежа и увеличивает площадь опоры, что позволяет применять большую силу при закручивании стержневого элемента. Шайба также защищает прилегающие поверхности от повреждений и способствует достижению максимальной плотности соединения, что делает его более надежным.

Конструкция шайбы проста: это плоская круглая деталь с отверстием в центре. Она является частью крепежной системы, в которую входят саморезы, болты или шурупы. Достаточно разместить шайбу под головкой одного из этих метизов и закрутить его.

В зависимости от назначения и конструктивных особенностей, шайбы бывают различных типов:

• стопорная шайба — предотвращает самооткручивание благодаря зубьям и лапкам;
• косая шайба — используется для выравнивания плоскости крепления, особенно на наклонных поверхностях;
• многолапчатая шайба — обладает максимальными стопорными свойствами благодаря дополнительным лапкам;
• гровер — обеспечивает сильное крепление благодаря различным плоскостям концов;
• быстросъемная шайба — предотвращает смещение по оси и легко надевается и снимается благодаря уникальной конструкции;
• тарельчатая шайба — разработана для создания больших усилий в ограниченном пространстве и гашения ударов;
• зубчатая шайба — имеет зубцы, которые увеличивают отпружинивающий эффект и площадь давления в местах соединения;
• плоская шайба — на которой мы остановимся подробнее.

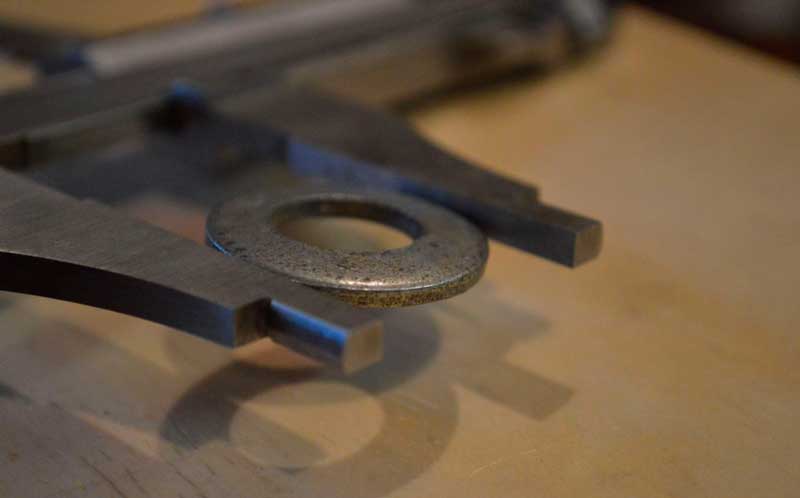

DIN 125 — шайба плоская

Особенности плоской шайбы

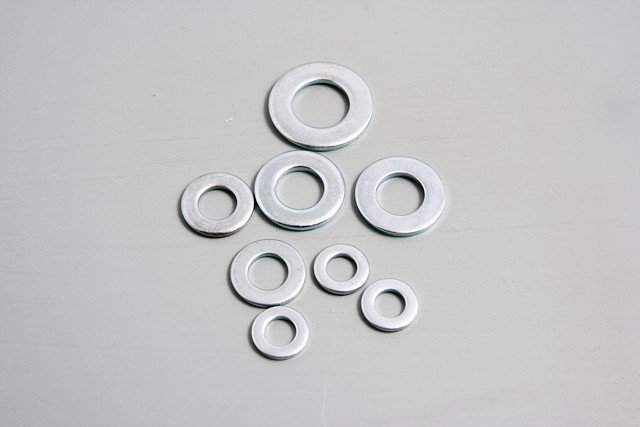

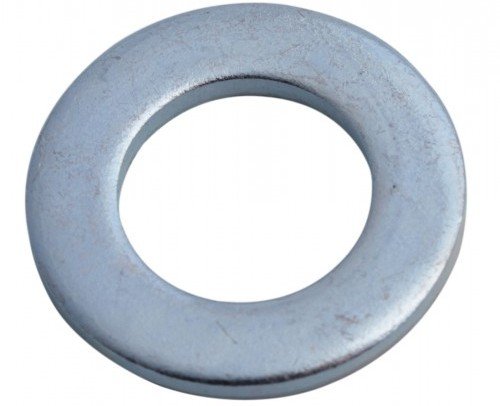

Плоские шайбы — наиболее распространенный тип крепежных элементов. Они используются, когда головка болта, шурупа или другого метизного изделия не плотно прилегает к поверхности или когда ее диаметр меньше отверстия в детали, что может привести к проваливанию. Эти шайбы имеют кольцевую форму и применяются исключительно с стержневыми крепежными элементами.

Размеры плоских шайб зависят от параметров гайки и могут быть уменьшенными, стандартными или увеличенными. Они могут быть выполнены с фаской или без нее. Фаска — это скос по краям, обычно около 40°, в то время как у шайб без фаски толщина равномерна по всей площади. Существуют также усиленные плоские шайбы, которые отличаются большей толщиной и предназначены для увеличения площади давления на соединяемые материалы.

Этот крепежный элемент широко используется как в легкой, так и в тяжелой промышленности.

Шайбы активно применяются в судостроении и машиностроении, при сборке автомобилей, сельскохозяйственной техники, а также в производстве различных станков, маслобойных аппаратов, печатных и холодильных агрегатов. Они также находят применение в быту и промышленной технике, а также в строительстве и сборке мебели.

Области применения плоских шайб весьма разнообразны. Однако при выборе важно учитывать технические характеристики изделия. Несоответствие условий эксплуатации может привести к недостаточному качеству соединения и серьезным последствиям.

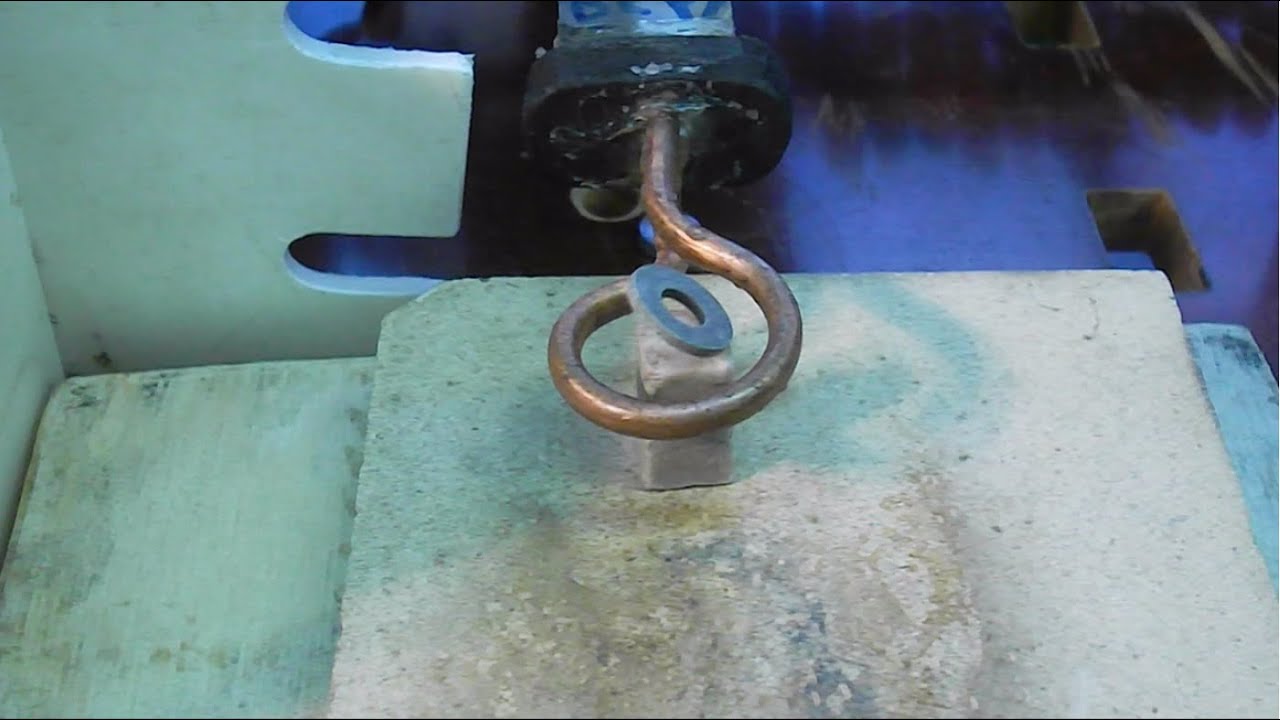

Электромагнитное выдувание железной шайбы из индуктора

Интересные факты

Вот несколько интересных фактов о плоской шайбе и её значении в хоккее:

1. Историческое происхождение: Плоская шайба, как мы её знаем сегодня, была впервые использована в хоккее в конце 19 века. До этого игроки использовали различные предметы, включая мячики и деревянные диски. Переход к плоской шайбе позволил улучшить контроль над игрой и скорость, что сделало хоккей более динамичным.

2. Материалы и технологии: Современные шайбы изготавливаются из специального композитного материала, который обеспечивает оптимальный баланс между прочностью и весом. Это позволяет шайбе сохранять свою форму даже при сильных ударах и низких температурах, что критично для игры на льду.

3. Научные исследования: Исследования показывают, что форма и вес шайбы влияют на её поведение на льду. Например, плоская форма минимизирует сопротивление воздуха и позволяет шайбе двигаться быстрее. Это делает её не только простым, но и высокоэффективным элементом игры, что подчеркивает гениальность её дизайна.

Плоская шайба – мировая и отечественная стандартизация

К данному типу крепежа предъявляются определенные требования, указанные в соответствующей документации. В России основным стандартом качества является ГОСТ, но существуют и другие системы стандартизации. Например, немецкий институт (DIN) получил международное признание, и его свод требований можно считать мировым эталоном. Также существует международная система стандартов ISO. Часто требования к определенному изделию в этих системах совпадают, хотя могут быть и небольшие отличия.

Что касается плоских нормальных шайб, то ГОСТ 11371-78, DIN-125, ISO 7089 и ISO 7090 имеют много общего. Размерные соотношения (внешнего и внутреннего диаметров, толщины, а также размеров фаски, если она есть) представлены в таблицах указанных документов. В отношении качества на поверхности изделий не допускаются дефекты, такие как трещины, разрывы, следы коррозии, раковины, заусенцы и острые края. Однако допускаются вмятины, царапины и слегка замятые заусенцы.

Шайбы с фасками производятся только класса точности А и имеют твердость не менее 140 HV, в то время как шайбы без фасок бывают двух классов – А и С (с твердостью более 100 HV). Для их изготовления используют нержавеющую и углеродистую сталь, латунь и алюминий, а для улучшения свойств применяют цинкование и хромирование.

Производство плоской шайбы

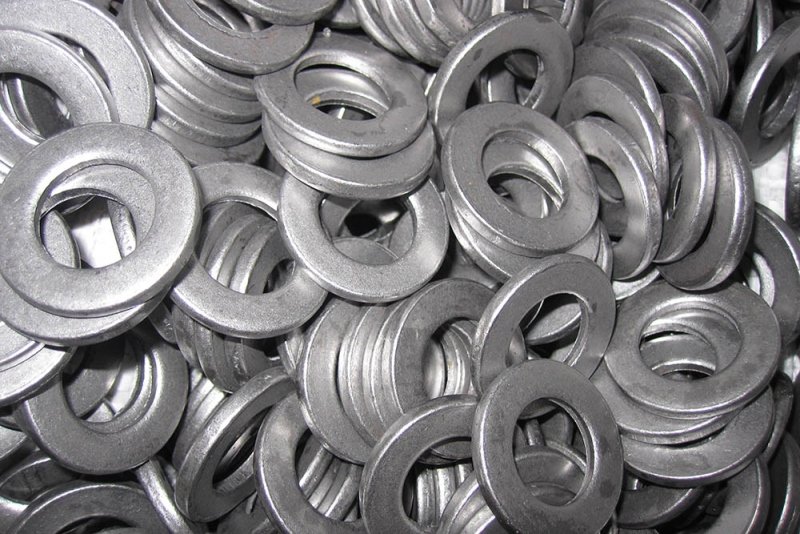

Плоские шайбы производятся методом вырубки из прутков или листов, а затем подвергаются точению. Важным аспектом этого процесса является правильный выбор оборудования. По запросу клиента шайбы могут быть изготовлены с термической обработкой, а для улучшения свойств материала на его поверхность наносят защитный слой. Например, применение цинка значительно увеличивает срок службы изделия и повышает его устойчивость к коррозии.

При производстве шайб используются два метода оцинковки: гальваническая и горячая. Гальваническая оцинковка подразумевает нанесение цинка с помощью химического процесса, что обеспечивает гладкое и равномерное покрытие. Горячая оцинковка является одним из самых популярных методов благодаря высокому качеству покрытия. Этот процесс включает два этапа: сначала поверхность подготавливают, удаляя жир, травя и промывая, а затем сушат. После этого деталь помещают в ванну с горячим раствором, что приводит к образованию защитного слоя.

Алюминиевые шайбы подвергаются желтому хроматированию, что придает им антикоррозионные свойства. Этот процесс осуществляется с помощью химической обработки и включает несколько этапов: сначала деталь тщательно промывают, затем травят и снова моют, после чего наносят слой хрома, и завершающим этапом является повторная промывка.

Теперь подробнее рассмотрим свойства материалов, используемых для производства плоских шайб. Углеродистые стали обладают хорошими механическими характеристиками, способны выдерживать динамические нагрузки и отличаются высокой прочностью. Твердость и прочностные характеристики этих сталей увеличиваются с ростом содержания углерода, однако это приводит к снижению пластичности. Нержавеющие стали содержат не менее 12% хрома, что обеспечивает им отличную коррозионную стойкость благодаря образованию защитной пленки на поверхности. Чем больше хрома в составе, тем выше сопротивление коррозии.

Латунь, представляющая собой сплав меди и цинка, обладает выдающимися свойствами. Она пластична, а некоторые виды латуни имеют антифрикционные характеристики и устойчивы к агрессивным средам. Однако латунь имеет низкую прочность на изгиб, особенно при наличии надрезов, и невысокую ударную вязкость. Алюминий является парамагнитным металлом с высокой коррозионной стойкостью и хорошей электропроводностью.

Штамповка шайбы латунной на автомате

Применение плоской шайбы в различных отраслях

Плоская шайба – это один из самых простых, но в то же время универсальных элементов крепежа, который находит широкое применение в различных отраслях. Она представляет собой тонкий круглый диск с центральным отверстием, который используется для распределения нагрузки, предотвращения повреждений и улучшения сцепления между соединяемыми деталями.

В строительстве плоские шайбы часто применяются в сочетании с болтами и гайками для обеспечения надежности соединений. Они помогают предотвратить проворачивание гайки и обеспечивают равномерное распределение нагрузки на поверхность материала, что особенно важно при работе с мягкими или хрупкими материалами, такими как дерево или пластик. Использование шайб в строительстве также позволяет избежать повреждений поверхности, что может быть критично в отделочных работах.

В машиностроении плоские шайбы играют ключевую роль в сборке различных механизмов и машин. Они используются для крепления деталей, таких как подшипники, валы и корпуса, обеспечивая стабильность и долговечность работы механизмов. Шайбы помогают уменьшить трение между деталями, что способствует снижению износа и увеличению срока службы оборудования.

В автомобильной промышленности плоские шайбы также находят широкое применение. Они используются в системах подвески, трансмиссии и двигателях для обеспечения надежных соединений и предотвращения вибраций. Например, шайбы могут использоваться для крепления амортизаторов, что позволяет улучшить управляемость автомобиля и повысить комфорт при движении.

Кроме того, плоские шайбы применяются в электротехнике для крепления различных компонентов, таких как трансформаторы и электродвигатели. Они помогают обеспечить надежное соединение проводов и предотвращают короткие замыкания, что особенно важно для безопасности электрических систем.

В быту плоские шайбы также находят свое применение. Они используются в сборке мебели, установке бытовой техники и даже в ремонте автомобилей. Их универсальность и простота делают их незаменимыми в различных ситуациях, где требуется надежное и долговечное соединение.

Таким образом, плоская шайба, несмотря на свою простоту, является важным элементом, который находит применение в самых различных отраслях. Ее способность распределять нагрузку, предотвращать повреждения и улучшать сцепление делает ее незаменимым инструментом в мире крепежа и сборки.

Преимущества плоской шайбы по сравнению с другими крепежами

Плоская шайба – это один из самых простых, но в то же время эффективных элементов крепежа, который используется в самых различных областях, от строительства до машиностроения. Ее конструкция, представляющая собой тонкий круглый диск с центральным отверстием, позволяет равномерно распределять нагрузку на поверхность, что делает ее незаменимой в ряде ситуаций.

Одним из основных преимуществ плоской шайбы является ее способность предотвращать повреждение материала, к которому она прикреплена. При использовании болтов или винтов, особенно в мягких материалах, таких как дерево или пластик, давление, создаваемое крепежом, может привести к образованию вмятин или трещин. Плоская шайба, размещенная между головкой крепежа и поверхностью, помогает распределить это давление, снижая риск повреждений.

Кроме того, плоские шайбы значительно увеличивают устойчивость соединений к раскручиванию. Вибрации и динамические нагрузки могут привести к ослаблению крепежа, особенно в механизмах, подверженных постоянным колебаниям. Использование шайбы создает дополнительное трение между крепежом и поверхностью, что помогает удерживать соединение в стабильном состоянии.

Плоские шайбы также обеспечивают защиту от коррозии. Многие из них изготавливаются из материалов, устойчивых к воздействию влаги и химических веществ, что делает их идеальными для использования в условиях, где крепеж может подвергаться агрессивной среде. Это свойство особенно важно в строительстве и производстве, где долговечность соединений имеет первостепенное значение.

В отличие от других типов шайб, таких как пружинные или конусные, плоские шайбы проще в установке и не требуют специальных знаний или инструментов. Это делает их доступными для использования как профессионалами, так и любителями. Простота конструкции и универсальность плоской шайбы позволяют использовать ее в самых различных проектах, от сборки мебели до создания сложных машин.

Наконец, плоские шайбы являются экономически выгодным решением. Их производство не требует сложных технологий, что делает их доступными по цене. Это позволяет использовать их в больших объемах без значительных затрат, что особенно важно для промышленных предприятий.

Таким образом, плоская шайба представляет собой идеальное сочетание простоты, эффективности и экономичности, что делает ее незаменимым элементом в мире крепежа.

Будущее плоской шайбы: инновации и новые материалы

Плоская шайба, несмотря на свою простоту, продолжает оставаться важным элементом в различных отраслях, включая машиностроение, строительство и даже в быту. Однако с развитием технологий и увеличением требований к материалам и конструкциям, будущее плоской шайбы обещает быть не менее интересным и инновационным.

Одним из ключевых направлений в развитии плоских шайб является использование новых материалов. Традиционно шайбы изготавливались из стали, но с появлением легких и прочных композитов, таких как углеродные волокна и алюминиевые сплавы, производители начинают экспериментировать с этими материалами. Композитные шайбы обладают высокой прочностью при низком весе, что делает их идеальными для применения в авиации и автомобилестроении, где каждая грамм имеет значение.

Кроме того, новые технологии обработки материалов, такие как 3D-печать, открывают новые горизонты для дизайна и функциональности плоских шайб. С помощью аддитивных технологий можно создавать шайбы с уникальными геометрическими формами, которые могут улучшить распределение нагрузки и уменьшить вероятность деформации. Это особенно актуально в условиях высоких температур и давления, где традиционные шайбы могут не справляться с задачами.

Инновации также касаются и покрытия, которые могут быть применены к плоским шайбам. Например, антикоррозийные и антифрикционные покрытия значительно увеличивают срок службы шайб и улучшают их эксплуатационные характеристики. Использование таких покрытий позволяет применять шайбы в агрессивных средах, где традиционные материалы быстро выходят из строя.

Не стоит забывать и о цифровизации процессов. Внедрение систем мониторинга и управления качеством на производстве позволяет более точно контролировать параметры изготовления шайб, что, в свою очередь, повышает их надежность и эффективность. Использование больших данных и аналитики помогает предсказывать возможные проблемы и оптимизировать производственные процессы.

Таким образом, будущее плоской шайбы выглядит многообещающе. Инновации в материалах, технологиях производства и покрытиях открывают новые возможности для применения этого простого, но гениального элемента. Плоская шайба продолжает эволюционировать, и ее значение в современном мире только возрастает, что подтверждает ее универсальность и необходимость в различных сферах деятельности.
