В данной статье мы рассмотрим поворотные заглушки, которые играют ключевую роль в обеспечении надежного перекрытия рабочих сред в трубопроводах. Эти устройства, известные также как обтюраторы, широко применяются в различных отраслях промышленности для предотвращения утечек и обеспечения безопасности технологических процессов. Мы обсудим основные типы поворотных заглушек с кольцом, их преимущества и области применения, а также предоставим видео, демонстрирующее их эксплуатацию. Эта информация будет полезна как специалистам в области трубопроводного строительства, так и тем, кто заинтересован в эффективных решениях для управления потоками в системах трубопроводов.

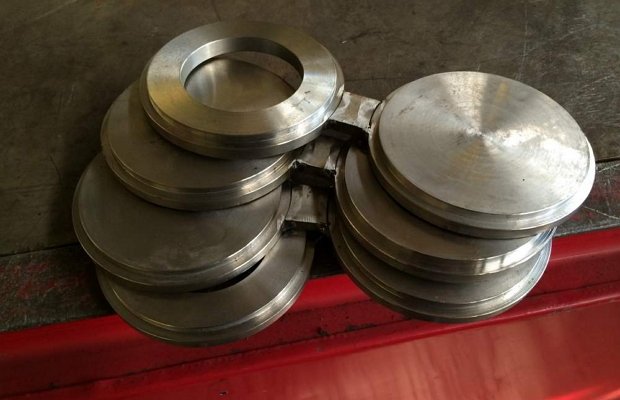

Где и как используются заглушки?

Элементы, о которых идет речь, в повседневной практике называют очками Шмидта, очковыми и реверсивными заглушками. Также встречаются термины обтюратор и заглушка-кольцо. Их применение распространено в следующих ситуациях:

• Для временного глушения трубопроводов во время продувки или ремонта системы, проведения гидравлических испытаний труб и консервации отдельных участков инженерной сети.
• Для перекрытия рабочих потоков в трубопроводах с редкой сменой режима. В этом случае поворотная заглушка (обтюратор) является наиболее экономичным и удобным способом остановки транспортируемого потока.

Обсуждаемые элементы устанавливаются между фланцами. Соединение обладает герметичностью благодаря идеальному совпадению уплотнительных поверхностей заглушек и фланцев (распространенные варианты уплотнений – «впадина-выступ» и «паз-шип»).

Обтюратор вращается вокруг своей оси, которую обеспечивают отжимные болты или резьбовые шпильки. Болт необходим для разжима фланцев и устанавливается в резьбовые соединения. Шпилька стягивает такие соединения.

ПЗ функционирует исключительно в двух состояниях – открытом и закрытом.

Если в процессе эксплуатации трубопровода потребуется частичное открытие рабочего потока, обтюратор не сможет это выполнить. Поэтому ПЗ устанавливают на трубы, которые перекрываются крайне редко. Для частых перекрытий системы предпочтительнее использовать шаровой кран или стандартную заглушку.

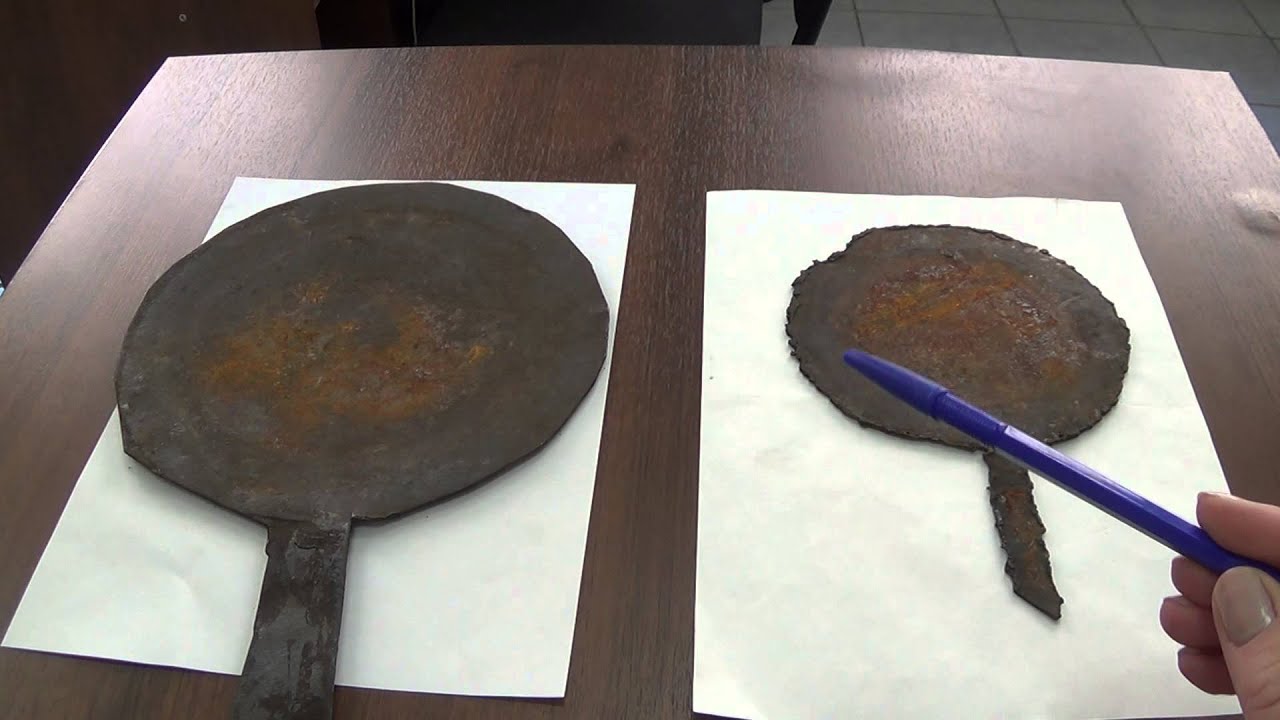

Что такое блины- заглушки и зачем их ставят при опрессовке отопления.

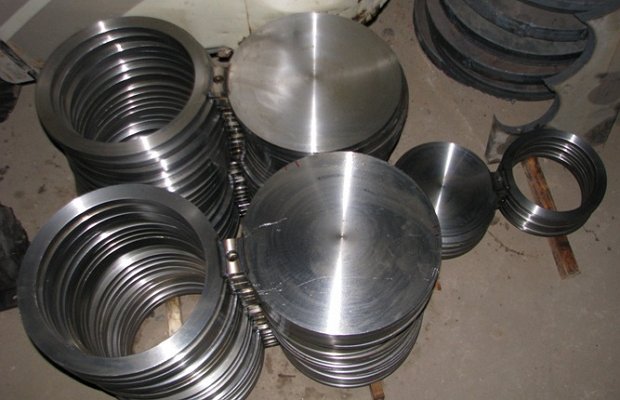

Как изготавливаются обтюраторы?

В настоящее время реверсивные межфланцевые заглушки производятся с использованием двух основных технологий. Первая технология включает плазменную или газовую резку цельного металлического листа на заготовки заданных размеров. Эти заготовки состоят из нескольких элементов:

• основная глушащая часть;
• специальная соединительная вставка;
• кольцо.

Этот метод позволяет создавать изделия высокого качества без воздушных полостей. Однако процесс резки приводит к значительным отходам дорогостоящего металла, что увеличивает себестоимость производства реверсивных заглушек.

Вторая технология основана на литье:

• в подготовленную форму заливается расплавленный металл в необходимом объеме;
• металлическая смесь затвердевает;
• полученная заготовка проходит механическую обработку.

Литьевой метод требует меньших затрат, но существует высокая вероятность образования воздушных полостей в готовом изделии. Это значительно снижает долговечность продукции, делая её менее надежной и более подверженной поломкам.

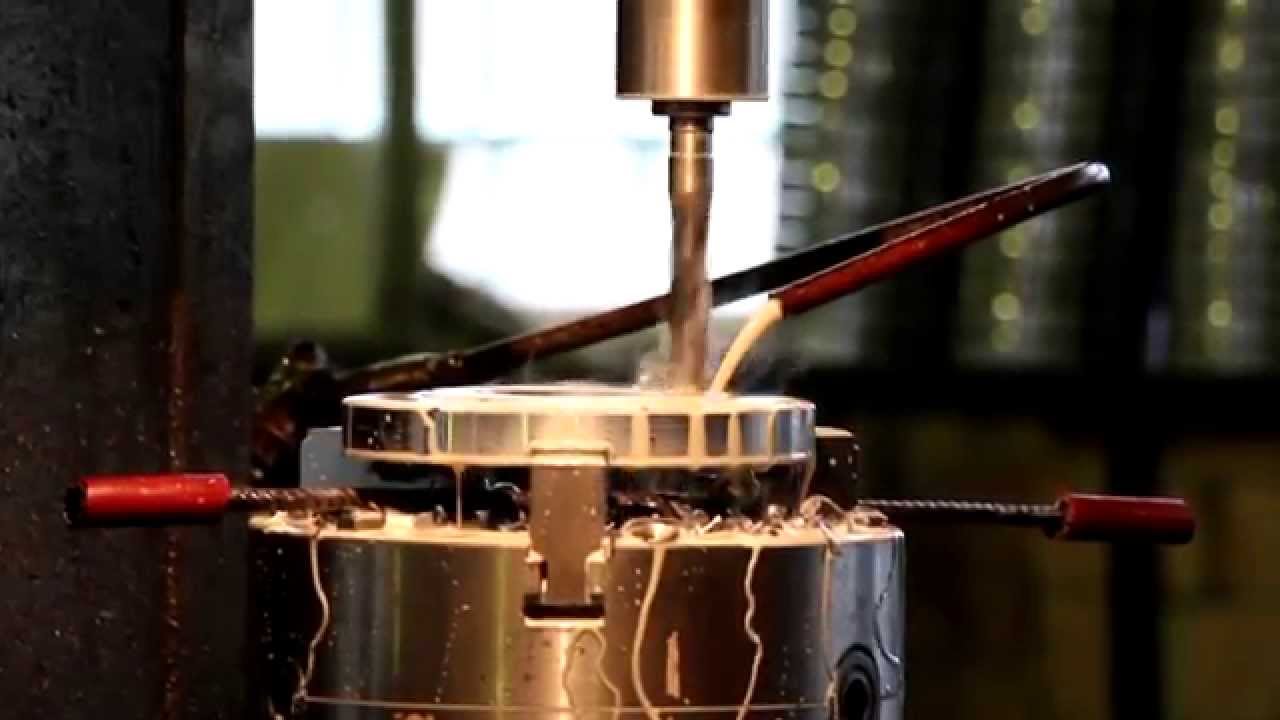

Производственная компания "АРМА ПКФ"

Интересные факты

Вот несколько интересных фактов о поворотных заглушках и их использовании в трубопроводах:

1. Многофункциональность: Поворотные заглушки могут использоваться не только для перекрытия потоков жидкостей и газов, но и для управления их движением. Это делает их незаменимыми в системах, где требуется быстрое и надежное изменение направления потока или его остановка.

2. Устойчивость к высоким давлениям: Современные поворотные заглушки изготавливаются из высокопрочных материалов, что позволяет им выдерживать значительные давления и температуры. Это особенно важно в нефтегазовой и химической промышленности, где условия эксплуатации могут быть экстремальными.

3. Автоматизация процессов: В последние годы наблюдается тенденция к автоматизации управления поворотными заглушками. Системы автоматического управления позволяют дистанционно открывать и закрывать заглушки, что повышает безопасность и эффективность работы трубопроводных систем, особенно в удаленных или труднодоступных местах.

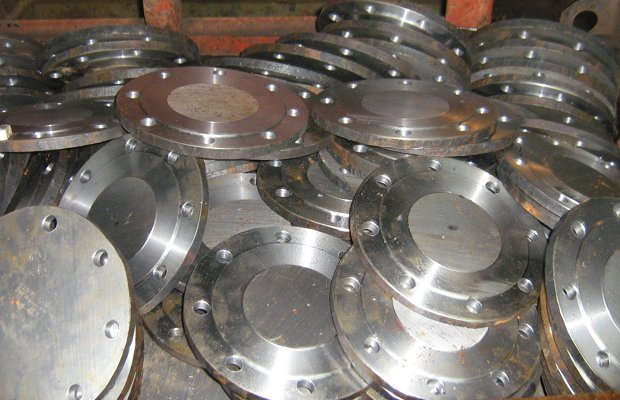

Разновидности реверсивных заглушек – 3 вида изделий

Производство заглушек для трубопроводов осуществляется в соответствии с требованиями ряда официальных документов:

• АТК (Альбом типовых конструкций) 26–18–5. Заглушка-кольцо по АТК предназначена для трубопроводов в нефтегазовой и нефтехимической отраслях. Она работает при температурах от -70 до +475 °С и давлении до 16 МПа (минимальное давление – 1,6 МПа). Эти заглушки идеально подходят для потоков, способствующих растрескиванию металла из-за коррозии.
• ГОСТ 12826 и 12816.
• Технические требования, установленные на заводах-изготовителях (например, ТТ–8924–6).

Все перечисленные стандарты классифицируют заглушки на три типа:

• плоская заглушка-кольцо;
• «шип-паз»;
• «выступ-впадина».

Поворотная заглушка может иметь сечение от 10 до 1200 мм и выдерживать давление от 0,6 до 16 МПа. В качестве материала для производства заглушек чаще всего используется нержавеющая сталь (10Х17Н13М2Т или 12Х18Н10Т) или легированные сплавы 09Г2С и Ст.20.

Конкретные характеристики и геометрические параметры, относящиеся к определенному реверсивному глушащему кольцу, прописаны в ГОСТ, ТТ и АТК. Зарубежные аналоги российских стандартов включают следующие технические условия: ANSI B16.47 и B16.5 (американская система стандартизации), EN 1092–1 (международная система, применяемая в странах Европы).

Заглушки поворотные

Преимущества использования поворотных заглушек

Поворотные заглушки представляют собой важный элемент трубопроводных систем, обеспечивающий надежное перекрытие рабочих сред. Их использование имеет ряд значительных преимуществ, которые делают их незаменимыми в различных отраслях, включая нефтегазовую, химическую и водоснабжение.

Во-первых, поворотные заглушки обеспечивают высокую степень герметичности. Это достигается благодаря конструкции, которая позволяет плотно закрывать проходное сечение трубопровода. Герметичность важна для предотвращения утечек, которые могут привести к экологическим катастрофам или экономическим потерям. В условиях высоких давлений и температур поворотные заглушки сохраняют свои характеристики, что делает их надежным решением для сложных условий эксплуатации.

Во-вторых, поворотные заглушки отличаются простотой в установке и эксплуатации. Их можно легко монтировать и демонтировать, что значительно упрощает процесс обслуживания трубопроводов. Это особенно актуально для систем, где требуется частое перекрытие или открытие потока. Поворотные заглушки могут быть установлены как в горизонтальных, так и в вертикальных трубопроводах, что делает их универсальными.

Третьим важным преимуществом является возможность регулировки потока. Некоторые модели поворотных заглушек позволяют не только полностью перекрывать поток, но и частично его ограничивать. Это дает возможность точно контролировать давление и расход рабочей среды, что особенно важно в технологических процессах, требующих высокой степени точности.

Кроме того, поворотные заглушки изготавливаются из различных материалов, что позволяет выбрать оптимальный вариант в зависимости от химической агрессивности рабочей среды. Сталь, нержавеющая сталь, бронза и пластик – все эти материалы могут быть использованы для создания поворотных заглушек, что обеспечивает их долговечность и устойчивость к коррозии.

Не стоит забывать и о безопасности. Поворотные заглушки, как правило, оснащены дополнительными механизмами, предотвращающими случайное открытие или закрытие. Это особенно важно в условиях, где работа с опасными веществами может представлять угрозу для здоровья и жизни людей.

В заключение, поворотные заглушки являются надежным и эффективным решением для перекрытия рабочих сред в трубопроводах. Их преимущества, такие как высокая герметичность, простота установки, возможность регулировки потока и безопасность, делают их незаменимыми в современных трубопроводных системах.

Технические характеристики и стандарты

Поворотные заглушки представляют собой важный элемент трубопроводных систем, обеспечивающий надежное перекрытие рабочих сред. Они используются в различных отраслях, включая нефтегазовую, химическую, водоснабжение и другие. Для обеспечения их эффективной работы необходимо учитывать ряд технических характеристик и стандартов, которые определяют их качество и надежность.

Одним из ключевых параметров поворотной заглушки является ее номинальный диаметр. Он должен соответствовать диаметру трубопровода, в который устанавливается заглушка. Номинальные диаметры могут варьироваться от нескольких миллиметров до нескольких метров, в зависимости от назначения и условий эксплуатации.

Давление, на которое рассчитана поворотная заглушка, также играет важную роль. Заглушки могут быть спроектированы для работы при различных давлениях, от низкого до высокого. Стандарты, такие как ASME и API, определяют классы давления, которые должны соблюдаться при производстве и установке этих устройств. Например, заглушки, предназначенные для работы в условиях высокого давления, должны быть изготовлены из более прочных материалов и иметь усиленную конструкцию.

Материалы, используемые для производства поворотных заглушек, также имеют большое значение. Наиболее распространенными являются углеродная сталь, нержавеющая сталь и специальные сплавы, устойчивые к коррозии и высоким температурам. Выбор материала зависит от типа рабочей среды, в которой будет использоваться заглушка, а также от температуры и давления. Например, для агрессивных химических сред предпочтительнее использовать нержавеющую сталь или специальные полимеры.

Кроме того, поворотные заглушки должны соответствовать определенным стандартам качества и безопасности. В большинстве стран существуют национальные и международные стандарты, такие как ISO, ASTM и другие, которые регламентируют требования к конструкции, материалам и испытаниям этих устройств. Соблюдение этих стандартов гарантирует, что заглушки будут надежно выполнять свои функции в течение всего срока службы.

Важно также учитывать условия эксплуатации, такие как температура окружающей среды и наличие вибраций. Поворотные заглушки должны быть спроектированы с учетом этих факторов, чтобы избежать преждевременного износа или поломки. Например, в условиях высоких температур могут потребоваться специальные уплотнительные материалы, способные сохранять свои свойства при нагреве.

В заключение, выбор поворотной заглушки требует внимательного подхода к ее техническим характеристикам и стандартам. Правильный выбор обеспечит надежное перекрытие рабочих сред в трубопроводах и минимизирует риск аварийных ситуаций, что особенно важно в промышленных условиях.

Монтаж и обслуживание поворотных заглушек

Монтаж поворотных заглушек является важным этапом в обеспечении надежности и безопасности трубопроводных систем. Правильная установка этих устройств позволяет избежать утечек и обеспечивает эффективное перекрытие рабочих сред. Процесс монтажа включает несколько ключевых этапов, которые необходимо учитывать для достижения оптимального результата.

Первым шагом является подготовка трубопровода. Перед установкой поворотной заглушки необходимо убедиться, что участок, на котором будет производиться монтаж, очищен от загрязнений, ржавчины и других посторонних предметов. Это позволит обеспечить надежное соединение и предотвратить возможные утечки в будущем.

Далее следует выбрать подходящее место для установки заглушки. Она должна быть расположена так, чтобы обеспечить легкий доступ для обслуживания и ремонта. Важно также учитывать направление потока рабочей среды, чтобы избежать создания дополнительных нагрузок на устройство.

После выбора места монтажа необходимо произвести разметку и подготовить необходимые инструменты. Для установки поворотной заглушки могут потребоваться такие инструменты, как ключи, отвертки, а также специальные приспособления для выравнивания и фиксации. Важно следовать рекомендациям производителя относительно необходимых инструментов и методов установки.

Монтаж поворотной заглушки обычно осуществляется с использованием фланцевого соединения. Для этого необходимо установить фланцы на трубопровод и зафиксировать их с помощью болтов. При этом важно соблюдать равномерное затягивание болтов, чтобы избежать перекоса и повреждения уплотнительных элементов. Уплотнители, как правило, изготавливаются из высококачественных материалов, что обеспечивает надежную герметизацию.

После установки заглушки необходимо провести тестирование на герметичность. Это можно сделать с помощью специальных методов, таких как гидравлическое или пневматическое испытание. Тестирование позволяет выявить возможные утечки и убедиться в правильности монтажа.

Обслуживание поворотных заглушек включает регулярные проверки состояния устройства и его компонентов. Рекомендуется проводить визуальный осмотр на наличие коррозии, повреждений и утечек. Также необходимо следить за состоянием уплотнителей и при необходимости заменять их. Регулярное обслуживание позволяет продлить срок службы заглушки и обеспечить ее надежную работу.

В случае выявления неисправностей или повреждений, необходимо незамедлительно проводить ремонтные работы. Это может включать замену поврежденных частей, регулировку механизма поворота или полную замену заглушки. Важно помнить, что любые работы по обслуживанию и ремонту должны проводиться квалифицированными специалистами, чтобы избежать дополнительных проблем и обеспечить безопасность эксплуатации трубопроводной системы.
