Калибр – это специализированный инструмент, который играет ключевую роль в измерении точного диаметра различных объектов. Состоящий из двух независимых компонентов, называемых кольцом и пробкой, калибр обеспечивает высокую точность и надежность измерений, что особенно важно в таких областях, как машиностроение, медицина и ювелирное дело. В данной статье мы подробно рассмотрим принцип работы калибра, его преимущества и применение, а также представим наглядное видео, которое поможет лучше понять его функциональность и особенности.

Резьбовые калибры – классификация

Множество производителей используют этот инструмент для сортировки деталей, что актуально как в автомобильной отрасли, так и в строительстве. Владельцы жилья, проводя ремонт, стремятся приобретать только качественные компоненты. Калибры выделяются простой конструкцией, что позволяет быстро и эффективно контролировать изделия даже сложной формы. Однако у них есть недостатки: низкая универсальность и невозможность выявления отклонений в размерах деталей. Стандартный калибр состоит из контрольной и основной плоскостей.

В зависимости от применения, эти инструменты можно разделить на несколько категорий. Рабочие резьбовые калибры предназначены для контроля размеров и форм на начальном этапе производства деталей. Приемные калибры используют заказчики для самостоятельной оценки качества деталей. Контрольные калибры позволяют мониторить процесс производства элементов и проверять поставленные детали. В зависимости от назначения производители изготавливают эти приспособления в различных вариантах.

Если вам нужны калибры для наружной резьбы, обратите внимание на конусные резьбовые калибры-кольца, контрольные конусные резьбовые калибры-пробки для резьбовых конусных колец, конусные гладкие калибры-кольца или контрольные конусные пробки для гладких конусных колец. Для внутренней резьбы подойдут резьбовые или гладкие конусные калибры-пробки. Каждый тип инструмента разрабатывается по определенной схеме, где конструкторы учитывают точное положение каждой плоскости, измеряют углы, длину поверхности и диаметр.

Резьбовой калибр

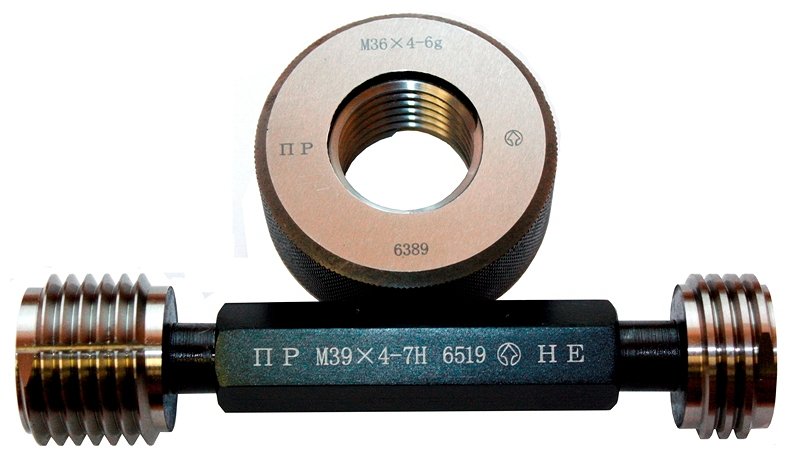

Калибр-кольцо резьбовое и пробка – особенности инструмента

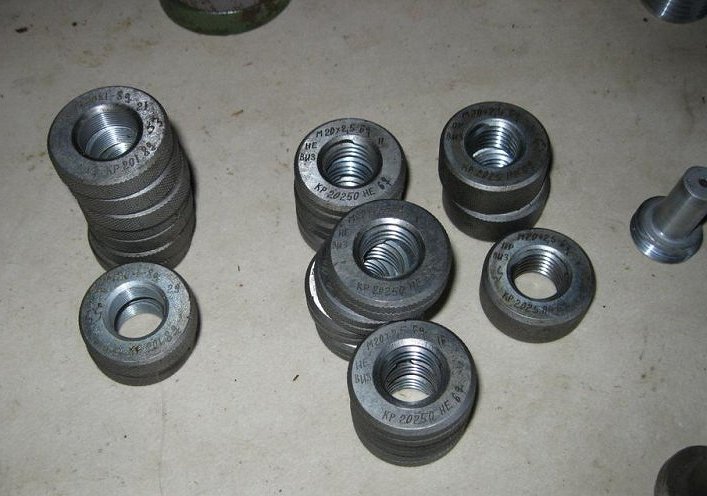

Калибр-кольцо с резьбой представлен несколькими разновидностями, включая нерегулируемые проходные и контрольные инструменты. Проходные нерегулируемые калибры позволяют проверять максимальные средние диаметры элементов и подходят для больших внутренних диаметров наружной резьбы, но не позволяют проверить наружный диаметр. Процесс проверки заключается в свободном навинчивании инструмента на контролируемую резьбу.

Если калибр легко накручивается на резьбу, это свидетельствует о том, что средний диаметр резьбы не превышает установленный размер.

Это также указывает на соответствие внутреннего диаметра наружной резьбы внутреннему диаметру внутренней резьбы. Таким образом, детали соответствуют установленным стандартам. Для контроля данного приспособления используются калибры-пробки. Как и любой другой инструмент, калибры могут изнашиваться, и со временем их показания могут стать неточными. Для проверки износа калибров-колец также применяются калибры-пробки. Резьбовой калибр-пробка (по ГОСТ 24997-2004) делится на проходные и непроходные контрольные инструменты. Их основная задача — проверка деталей с минимальным средним диаметром (если он указан).

Калибр-пробка также позволяет контролировать минимальный наружный диаметр калибра-кольца. Инструмент необходимо ввинчивать в контролируемые кольца, и весь процесс должен проходить свободно. Если калибр легко накручивается на проверяемое приспособление, это означает, что проверяемый средний диаметр не меньше установленного размера.

https://youtube.com/watch?v=iZcA8ufGKPQ

Интересные факты

Вот несколько интересных фактов о калибрах, которые используются для измерения диаметра:

1. История калибров: Калибры имеют долгую историю, начиная с древних времен. Первые инструменты для измерения диаметра появились в Древнем Египте и Месопотамии, но современный калибр, как мы его знаем, был разработан в 19 веке. В 1867 году швейцарский инженер и изобретатель Эмиль Ренар создал первый прецизионный калибр, который стал основой для многих современных измерительных инструментов.

2. Разнообразие типов: Существует несколько типов калибров, включая штангенциркули, микрометры и цифровые калибры. Каждый из них предназначен для различных задач: штангенциркуль позволяет измерять внутренние и наружные диаметры, а микрометр обеспечивает высокую точность измерений, вплоть до тысячных долей миллиметра.

3. Цифровые технологии: Современные цифровые калибры оснащены электронными дисплеями, которые позволяют быстро и точно считывать измерения. Некоторые модели могут даже сохранять данные и передавать их на компьютеры или мобильные устройства, что значительно упрощает процесс измерения и анализа.

Электроинструмент калибр и дополнительные классификации

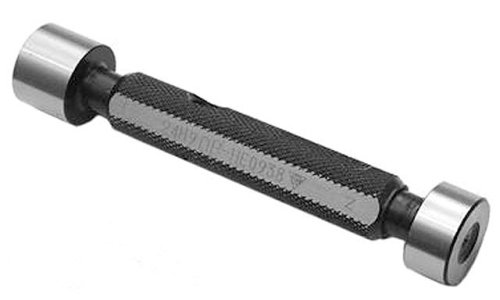

Существует основная и альтернативная классификация калибров. В альтернативной выделяются предельные и нормальные калибры. Предельные калибры применяются, когда необходимо обеспечить надежное и прочное соединение деталей. С их помощью можно определить, соответствует ли размер контролируемой детали установленным пределам или значительно превышает их. Нормальные калибры представляют собой высокоточные шаблоны, используемые для контроля сложных элементов и профилей.

Также стоит отметить классификацию, основанную на современных разработках, приведших к появлению калибров с электрическим приводом. Эти инструменты появились относительно недавно и в основном используются на крупных производственных предприятиях, где необходимо быстро и качественно проверять большое количество деталей. На концах таких инструментов устанавливаются электропровода и механизм для автоматического ввинчивания. Электрические калибры оснащены специальным регулятором, который самостоятельно снимает показатели и сравнивает их с допустимыми размерами. При использовании данного инструмента важно ознакомиться с инструкцией.

Станок для заточки сверл Калибр ЭЗС-200С

Используем калибр – инструмент для каждого

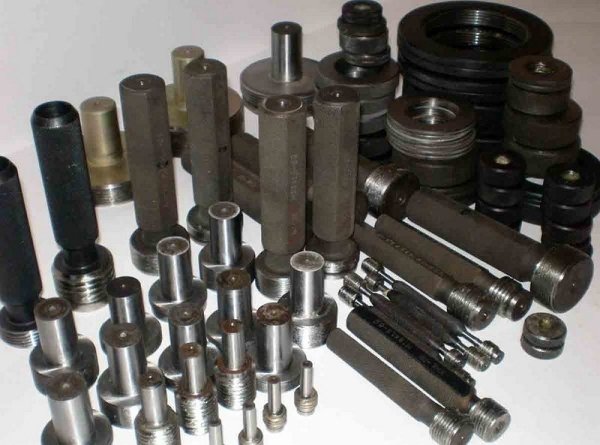

При выполнении контрольных работ часто используются два типа калибров: калибры-пробки и калибры-кольца. Такой комплексный подход к контролю необходим. Основная работа выполняется с кольцевыми калибрами, однако они могут смещаться или иметь изношенную резьбу, поэтому их следует проверять с помощью пробок. Сначала калибр-кольцо ввинчивается в проверяемую деталь, а затем накручивается калибр-пробка. При снятии обоих инструментов важно убедиться, что контрольные плоскости совпадают. В некоторых случаях допускаются небольшие отклонения, если от деталей не требуется высокая точность.

Для более точного контроля рекомендуется использовать резьбовые конусные калибры. При их использовании торец изделий должен точно совпадать с контрольной плоскостью. Отклонение может составлять до 1,5 мм как в положительную, так и в отрицательную сторону. В некоторых случаях любые отклонения недопустимы, и контрольная плоскость должна быть абсолютно совпадающей. Точность важна для ответственных производств, но для бытовых измерений, например, при домашнем ремонте, можно изготовить калибр самостоятельно. Для этого потребуется листовая сталь толщиной около 2 мм.

Сначала необходимо сделать разметку, по которой с помощью ножовки вырезается заготовка. Затем вырезаются угловые прорези и обрабатываются напильником. Для проверки точности можно вырезать треугольники из картона, которые должны точно соответствовать прорезям будущего инструмента. Далее треугольники вставляются в прорези, и их нужно внимательно осмотреть на свет. Если все сделано правильно, между основными стенками и боковыми сторонами треугольников будут видны лишь тонкие полоски света. Изготовление такого инструмента займет немного времени, а он всегда будет под рукой, когда понадобится.

https://youtube.com/watch?v=hO7ppuOcL04

Применение калибров в различных отраслях

Калибры являются важными инструментами, используемыми в различных отраслях для измерения и контроля размеров деталей и компонентов. Их применение охватывает широкий спектр сфер, включая машиностроение, строительство, авиацию, медицину и многие другие. В каждой из этих областей калибры помогают обеспечить точность и соответствие стандартам, что критически важно для безопасности и функциональности конечного продукта.

В машиностроении калибры используются для проверки размеров деталей, таких как валы, шестерни и другие механизмы. Они позволяют определить, соответствуют ли детали заданным параметрам, что особенно важно при производстве высокоточных машин. Например, в производстве автомобилей калибры помогают контролировать размеры деталей двигателя, что напрямую влияет на его производительность и надежность.

В строительстве калибры применяются для измерения толщины материалов, таких как бетон или сталь, а также для проверки размеров строительных элементов. Это позволяет избежать ошибок, которые могут привести к серьезным последствиям, таким как обрушение конструкций или несоответствие проектным требованиям. Использование калибров в этой области помогает обеспечить безопасность зданий и сооружений.

Авиационная промышленность также активно использует калибры для контроля размеров компонентов самолетов и вертолетов. Здесь точность измерений имеет критическое значение, так как любые отклонения могут привести к катастрофическим последствиям. Калибры помогают гарантировать, что все детали соответствуют строгим стандартам, установленным для авиационной техники.

В медицине калибры находят применение в производстве медицинских инструментов и имплантатов. Например, при изготовлении протезов важно, чтобы размеры соответствовали анатомическим особенностям пациента. Калибры позволяют точно измерять размеры и обеспечивать индивидуальную подгонку, что значительно повышает комфорт и эффективность использования медицинских изделий.

Таким образом, калибры играют ключевую роль в обеспечении качества и безопасности продукции в различных отраслях. Их использование позволяет минимизировать риски, связанные с ошибками в размерах, и гарантировать соответствие строгим стандартам, что в конечном итоге способствует повышению доверия потребителей и успешности бизнеса.

Техническое обслуживание и калибровка инструментов

Техническое обслуживание и калибровка инструментов являются важными аспектами обеспечения точности и надежности измерений, особенно когда речь идет о калибрах. Эти инструменты, используемые для измерения диаметра, длины и других параметров, требуют регулярного ухода и проверки, чтобы гарантировать их корректную работу.

Первым шагом в техническом обслуживании калибров является их регулярная очистка. На поверхности инструмента могут скапливаться пыль, грязь и другие загрязнения, которые могут повлиять на точность измерений. Для очистки калибров рекомендуется использовать мягкие ткани и специальные чистящие средства, которые не повредят поверхность инструмента. Важно избегать абразивных материалов, которые могут оставить царапины и снизить точность измерений.

Следующим этапом является проверка механических частей калибров. Все подвижные элементы должны свободно двигаться, без заеданий и люфта. Если обнаружены какие-либо проблемы, такие как износ или повреждение, необходимо произвести ремонт или замену деталей. Регулярная смазка подвижных частей также способствует продлению срока службы инструмента и поддержанию его точности.

Калибровка – это процесс, который позволяет установить точность измерений инструмента. Он включает в себя сравнение показаний калибра с эталонными значениями, которые известны и проверены. Калибровка должна проводиться в соответствии с установленными стандартами и рекомендациями производителя. Важно помнить, что калибровка должна выполняться не только при первом использовании инструмента, но и регулярно, особенно если калибр подвергался механическим воздействиям или использовался в условиях, отличающихся от стандартных.

Для калибровки калибров могут использоваться различные методы, включая использование эталонных цилиндров, шаблонов и других измерительных инструментов. Важно, чтобы эталоны, используемые для калибровки, имели известную и проверенную точность. После завершения калибровки необходимо документировать результаты, чтобы иметь возможность отслеживать изменения в точности инструмента со временем.

Наконец, стоит отметить, что правильное хранение калибров также играет важную роль в их техническом обслуживании. Инструменты следует хранить в специальных футлярах или ящиках, защищающих их от механических повреждений и воздействия внешней среды. Температура и влажность в месте хранения также должны находиться в пределах рекомендованных значений, чтобы избежать коррозии и других негативных факторов.

Таким образом, регулярное техническое обслуживание и калибровка калибров являются необходимыми мерами для обеспечения их точности и долговечности. Это не только повышает качество измерений, но и способствует безопасности и эффективности производственных процессов.

Сравнение калибров с другими измерительными инструментами

Калибры, как специализированные инструменты для измерения диаметра, имеют свои уникальные преимущества и недостатки по сравнению с другими измерительными приборами. Важно понимать, в каких ситуациях использование калибра будет наиболее целесообразным, а когда стоит обратить внимание на альтернативные методы измерения.

Одним из наиболее распространенных инструментов для измерения диаметра является штангенциркуль. Он позволяет измерять как внутренние, так и наружные размеры, а также глубину. Однако, в отличие от калибра, штангенциркуль может иметь погрешности, связанные с человеческим фактором при считывании показаний. Калибры, как правило, обеспечивают более высокую точность, так как они предназначены для измерения конкретных размеров и не требуют дополнительных манипуляций.

Еще одним популярным инструментом является микрометр, который также используется для измерения малых размеров с высокой точностью. Микрометры могут быть более точными, чем калибры, однако их использование ограничено определенными диапазонами измерений. Калибры, в свою очередь, могут быть адаптированы для различных диаметров и форм, что делает их более универсальными в некоторых случаях.

Сравнение калибров с другими инструментами также включает в себя использование цифровых измерительных приборов, таких как цифровые штангенциркули и микрометры. Эти устройства предлагают возможность мгновенного считывания и могут значительно уменьшить вероятность ошибок, связанных с ручным считыванием. Тем не менее, они могут быть более дорогими и требуют источника питания, что может быть неудобно в некоторых условиях работы.

Калибры, в отличие от цифровых инструментов, не зависят от батарей и могут использоваться в любых условиях, что делает их надежными в полевых условиях или в ситуациях, когда доступ к электроэнергии ограничен. Кроме того, калибры часто проще в использовании и требуют меньшего времени на обучение, что делает их идеальными для начинающих специалистов.

В заключение, выбор между калибром и другими измерительными инструментами зависит от конкретных задач и условий работы. Калибры предлагают высокую точность и универсальность, что делает их незаменимыми в различных отраслях, включая машиностроение, металлообработку и строительство. Однако, для достижения наилучших результатов, важно учитывать специфику измерений и выбирать инструмент, который наилучшим образом соответствует требованиям конкретной задачи.
