В мире деревообработки точность и аккуратность являются ключевыми факторами для достижения качественного результата. Рейсмус — это незаменимый инструмент, который позволяет быстро и точно переносить чертежи на заготовку, обеспечивая идеальную подгонку деталей. В этой статье мы расскажем, как своими руками изготовить настольный рейсмус, который поможет вам упростить процесс работы с деревом. Мы представим видео-уроки, в которых подробно объясняется каждый этап создания устройства, что будет особенно полезно для новичков, стремящихся улучшить свои навыки и повысить качество своих изделий.

Основные характеристики и использование рейсмуса

Мастера и плотники часто используют рейсмус для подготовки заготовок и разметки линий на деревянных поверхностях. Этот инструмент значительно ускоряет выполнение множества задач, особенно если ранее вы пользовались только карандашом и линейкой. Главное преимущество рейсмуса заключается в его точности. Хотя линии на дереве можно рисовать карандашом как вдоль, так и поперек волокон, они будут иметь различную толщину на разных этапах работы из-за затупления грифеля.

Шпильки или лезвия рейсмуса создают тонкую линию на протяжении всего движения устройства, исключая возможные колебания. Однако у этого метода есть и недостаток. Если вы используете шпильки вместо грифеля для нанесения линий, на обрабатываемом материале останутся едва заметные, но не удаляемые следы. Тем не менее, их легко скрыть под другими частями и деталями заготовок. Рейсмус можно использовать для:

• разметки центра доски для фугования и распила;
• разметки различных соединений.

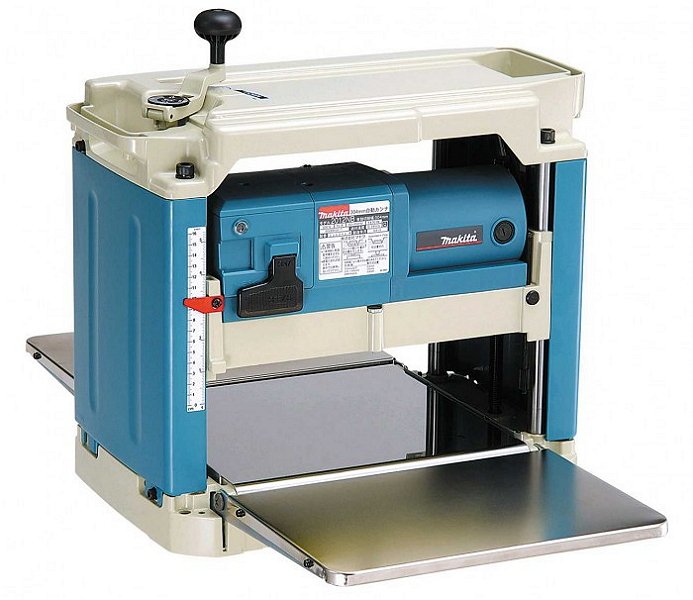

Чтобы понять, как изготовить деревообрабатывающий настольный станок (рейсмус) простой конструкции, в первую очередь ознакомьтесь с его устройством. Инструмент состоит из четырех основных элементов: штанги, фиксаторов, колодки и шпилек. С помощью колодки, которая перемещается вдоль штанги, измеряется расстояние от нее до шпилек, а фиксация осуществляется с помощью винтового зажима. Штанга обычно имеет измерительную шкалу, что позволяет легко настроить инструмент на нужный размер без дополнительных манипуляций.

https://youtube.com/watch?v=2Xi8Vk7PIDA

Делаем простой рейсмус по дереву своими руками

Многим кажется, что изготовление рейсмуса своими руками — не самый выгодный вариант. Это связано с необходимостью финансовых вложений в детали и материалы, а также с затратами времени на сборку устройства. Однако ситуация не так проста. Инструменты эконом-класса часто уступают по качеству и надежности тем, что создаются в домашних условиях.

Рейсмус можно применять в различных строительных сферах: при работе с древесиной, металлом, для переноса чертежей на заготовки, а также в плотницких задачах.

Для его создания понадобятся латунный припой, метчики диаметром 4 мм, различные винты и металлическая заготовка в форме буквы Т. Из инструментов пригодятся паяльник, электрическая дрель для ускорения процесса и плашки. Мы также предоставляем чертеж рейсмуса для лучшего понимания.

Интересные факты

Вот несколько интересных фактов о создании рейсмуса своими руками и переносе чертежей на заготовку:

1. Простота конструкции: Рейсмус можно сделать из подручных материалов, таких как деревянные бруски, старые детали от мебели или даже металлические элементы. Основная идея заключается в создании системы, которая будет удерживать заготовку и обеспечивать равномерное снятие слоя древесины, что позволяет точно переносить чертежи.

2. Использование проектора: Один из интересных способов переноса чертежей на заготовку – использование проектора. Вы можете проецировать изображение чертежа на поверхность заготовки, что позволяет точно обрисовать контуры. Это особенно полезно для сложных форм и деталей.

3. Технология «переноса через уголь»: Этот метод заключается в том, что чертеж обводится углем или графитом, а затем переворачивается на заготовку. При нажатии на обратную сторону чертежа уголь оставляет следы на древесине, что позволяет точно перенести рисунок. Это простой и эффективный способ, который не требует сложных инструментов.

Эти факты подчеркивают, что создание рейсмуса и перенос чертежей на заготовку могут быть не только увлекательными, но и доступными процессами для любого мастера.

Как сделать простой рейсмус по дереву своими руками — пошаговая схема

Шаг 1: Создание основы рейсмуса

В центре металлической Т-образной детали размером 3,5 на 7 см осторожно просверливаем отверстие диаметром 0,8 см. Затем припаиваем трубку с внешним диаметром 1,6 см и внутренним диаметром 0,8 см. Это создает сквозной канал для свободного перемещения стержня.

Шаг 2: Зажим для шпильки или карандаша

К одному из колец трубки прикрепляем кольцевой зажим для удержания карандаша, необходимого для разметки. На противоположном конце создаем отверстие диаметром 0,6 см с резьбой для установки «винта-барашка». Его основная функция — надежно фиксировать стержень в нужном положении. На конце стержня, где установлен зажим, монтируем спаянное кольцо, дополнительно оснащенное прижимным винтом.

Шаг 3: Работа над сменным стержнем и основанием

На следующем этапе мы изготовим сменный стержень с несколькими отверстиями. Одно из них будет сквозным — его нужно просверлить диаметром 0,3 см. Второе отверстие предназначено для установки блокировочных винтов диаметром 0,6 см (резьба М4). В двух местах мы сверлим Т-образную деталь с резьбой М4. В эти отверстия установим рифленый винт, что позволит использовать инструмент также в качестве циркуля.

Шаг 4: Оформление рейсмуса

После сборки рейсмуса его необходимо обработать специальной краской для металла. Она предотвращает образование грибка и коррозии. Не следует окрашивать только рабочую (нижнюю) часть, предназначенную для выполнения задач.

Шаг 5: Усовершенствование устройства

Чтобы ваш самодельный инструмент работал точнее и быстрее, внесите несколько улучшений. Нанесите на стержень миллиметровую шкалу с помощью напильника. Теперь даже самые сложные чертежи будут вам по плечу.

Если вы решили использовать рейсмус, учтите два важных правила:

• При работе с деревом наклоняйте грифель карандаша немного в сторону;
• При работе с металлическими поверхностями основание инструмента должно плавно скользить по ребру листа.

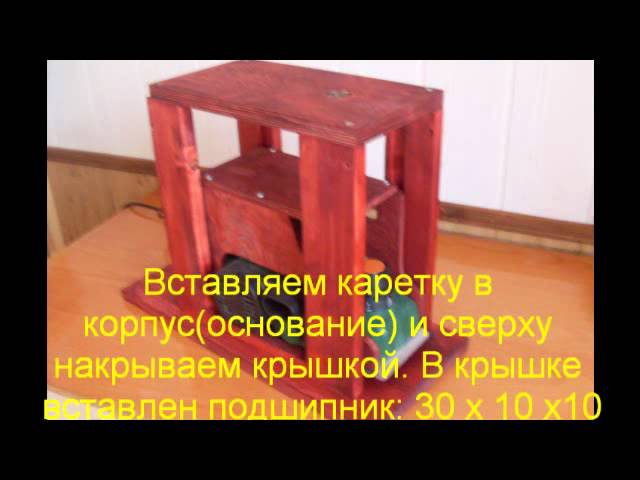

Самодельный рейсмус

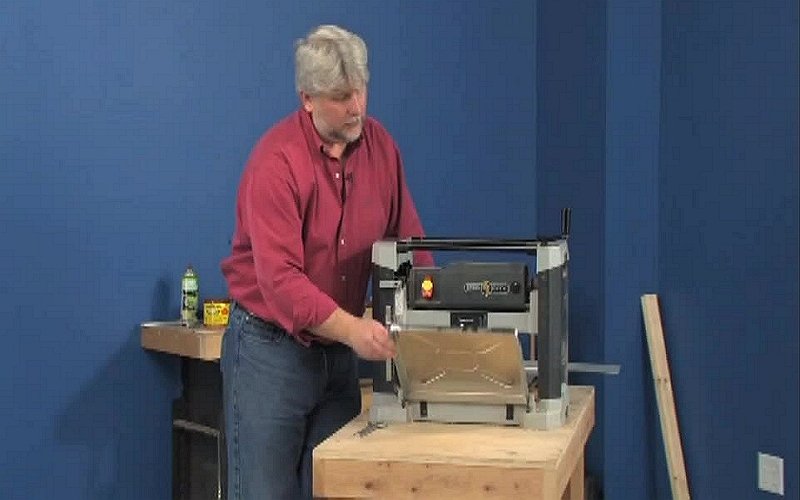

Подготовка к работе – настраиваем и используем инструмент

Не имеет значения, приобрели ли вы рейсмус или сделали его самостоятельно, важно правильно подготовить инструмент к работе. Это влияет на его эффективность и вашу безопасность. Хотя между дорогими и бюджетными моделями есть различия, принцип работы остается одинаковым. Брусок с шпилькой, карандашом или несколькими ножами для разметки перемещается внутри колодки, которая надежно удерживает материал в нужном положении.

Чтобы линии были узкими и ровными, шпильки или ножи рейсмуса должны быть хорошо заточены. Большинство заводских моделей имеют детали конической формы, которые могут оставлять неровные следы при разметке поперек древесных волокон. Поэтому рекомендуется работать вдоль волокон, а не поперек. Для достижения наилучших результатов перед каждым этапом разметки тщательно затачивайте шпильки.

Работа с рейсмусом проста. Установите шпильку на нужном расстоянии от колодки, используя стальную линейку или заготовки для задания размера, затем зафиксируйте брусок. Если вы используете двухсторонний рейсмус, длину между шпильками можно регулировать с помощью сверла. Колодка плотно прижимается к заготовкам, после чего слегка наклоните инструмент в сторону, противоположную от себя, чтобы открыть режущую часть шпильки, и тяните устройство к себе.

Точная регулировка величины съема на рейсмусе

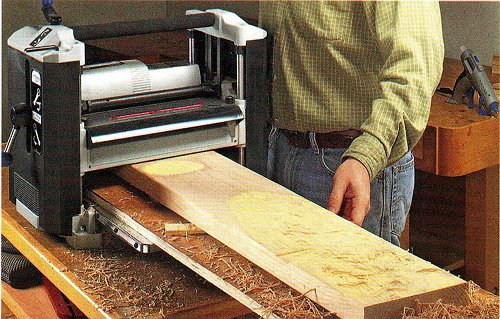

Правила эксплуатации: не подвергай себя опасности

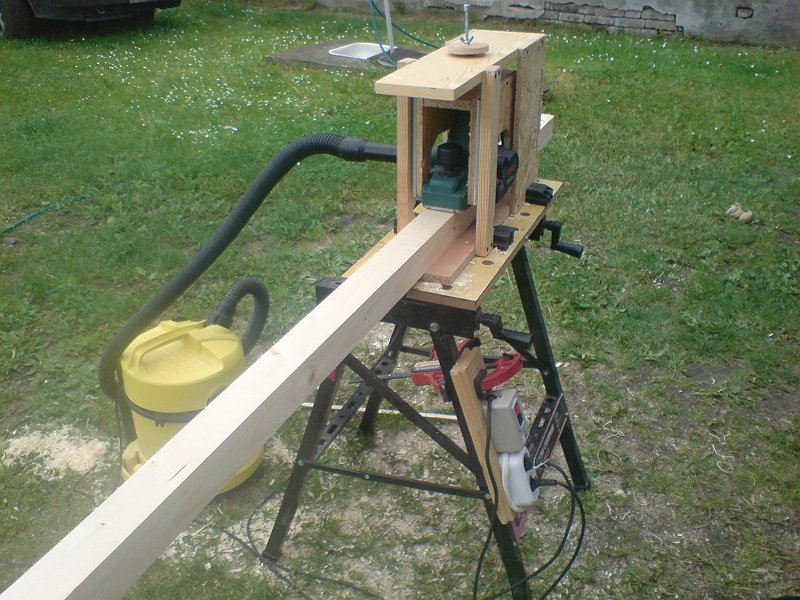

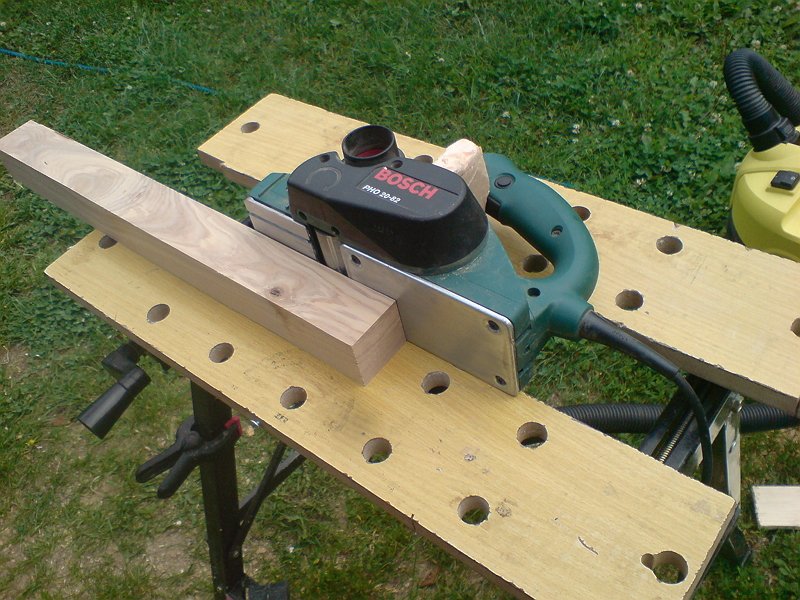

Если вы решили создать самодельный рейсмус с помощью электрорубанка или других инструментов, важно позаботиться о безопасности. Следующие рекомендации помогут повысить эффективность работы и избежать травм при неправильном использовании оборудования.

• Используйте защитные очки;
• При обработке грубых материалов надевайте перчатки;
• Перед началом убедитесь, что все компоненты установлены правильно и надежно зафиксированы;
• Будьте осторожны с ножами и шпильками рейсмуса, проверьте их на наличие повреждений;
• Убедитесь, что заготовки чистые и не содержат гвоздей или мусора, которые могут повредить инструмент.

Рейсмусовый станок Корвет-21.mp4

Выбор материалов для рейсмуса

При создании рейсмуса своими руками важным этапом является выбор материалов, которые будут использоваться в процессе сборки. Правильный выбор материалов не только обеспечит долговечность и надежность инструмента, но и повлияет на качество переносимых чертежей на заготовку.

Первым делом стоит определиться с основным материалом для корпуса рейсмуса. Наиболее распространенными вариантами являются дерево и металл. Дерево, например, береза или дуб, обладает хорошими механическими свойствами и легкостью в обработке. Однако, если вы планируете использовать рейсмус в условиях повышенной влажности, стоит рассмотреть использование водоотталкивающих материалов или обработку дерева специальными составами.

Металлические рейсмусы, как правило, более долговечны и устойчивы к механическим повреждениям. Для их изготовления чаще всего используют алюминий или сталь. Алюминий легкий и не подвержен коррозии, что делает его отличным выбором для мобильных инструментов. Сталь, в свою очередь, обеспечивает высокую прочность, но требует дополнительной защиты от ржавчины.

Следующим важным аспектом является выбор направляющих и механизмов. Для достижения точности и плавности работы рейсмуса рекомендуется использовать направляющие из нержавеющей стали или алюминия. Эти материалы обеспечивают минимальное трение и высокую износостойкость. Также стоит обратить внимание на наличие подшипников, которые помогут улучшить работу механизма и продлить срок службы инструмента.

Не менее важным является выбор крепежных элементов. Для сборки рейсмуса подойдут винты и гайки из нержавеющей стали, которые обеспечат надежное соединение всех частей конструкции. Также можно использовать пластиковые или резиновые прокладки для уменьшения вибрации и повышения устойчивости рейсмуса к механическим воздействиям.

Кроме того, стоит уделить внимание выбору материалов для ручек и других элементов, с которыми будет происходить контакт. Они должны быть удобными и не скользкими, чтобы обеспечить комфортное использование инструмента. Для этого можно использовать резину или специальные нескользящие покрытия.

В заключение, выбор материалов для рейсмуса – это ключевой этап, который напрямую влияет на его функциональность и долговечность. Уделив внимание каждому элементу конструкции и выбрав качественные материалы, вы сможете создать надежный инструмент, который поможет вам быстро и точно переносить чертежи на заготовку.

Тестирование и калибровка рейсмуса

Перед тем как приступить к использованию рейсмуса для переноса чертежей на заготовку, необходимо провести его тестирование и калибровку. Это важный этап, который обеспечит точность и качество работы. Рассмотрим основные шаги, которые помогут вам правильно откалибровать рейсмус.

1. Проверка состояния инструмента

Перед началом калибровки убедитесь, что рейсмус находится в хорошем состоянии. Проверьте, нет ли на нем механических повреждений, ржавчины или загрязнений. Все движущиеся части должны свободно двигаться, а ножи должны быть острыми и правильно установлены.

2. Установка рейсмуса на ровной поверхности

Для точной калибровки рейсмус необходимо установить на ровной и стабильной поверхности. Это может быть верстак или другая прочная поверхность, которая не будет подвержена вибрациям во время работы. Убедитесь, что рейсмус стоит горизонтально и не наклонен.

3. Проверка параллельности ножей

Одним из ключевых моментов калибровки является проверка параллельности ножей. Для этого используйте линейку или штангенциркуль. Измерьте расстояние от каждого ножа до плоскости рейсмуса. Если расстояния различаются, необходимо отрегулировать ножи, чтобы они находились на одном уровне.

4. Настройка глубины реза

Глубина реза также играет важную роль в точности работы рейсмуса. Установите глубину реза на минимальное значение и постепенно увеличивайте ее, проверяя результат на заготовке. Оптимальная глубина реза должна составлять 0,5-1 мм для достижения наилучшего результата без повреждения материала.

5. Тестирование на заготовке

После завершения калибровки проведите тестирование на небольшой заготовке. Нанесите на нее чертежи и запустите рейсмус. Проверьте, насколько точно он переносит линии и размеры. Если есть отклонения, вернитесь к предыдущим шагам и внесите необходимые коррективы.

6. Регулярная проверка и обслуживание

После успешной калибровки рейсмуса важно регулярно проверять его состояние и производить обслуживание. Чистите ножи от древесной пыли и смазывайте движущиеся части, чтобы обеспечить долговечность инструмента и его точность в работе.

Следуя этим рекомендациям, вы сможете настроить рейсмус для качественного переноса чертежей на заготовку, что значительно упростит процесс работы и повысит его эффективность.

Советы по улучшению точности переноса чертежей

Для достижения высокой точности при переносе чертежей на заготовку важно учитывать несколько ключевых аспектов. Во-первых, необходимо тщательно подготовить чертежи. Используйте качественные инструменты для рисования, такие как линейки, угольники и циркули, чтобы обеспечить четкость линий и точность размеров. Если чертежи выполнены вручную, убедитесь, что они не содержат ошибок и неточностей, которые могут повлиять на конечный результат.

Во-вторых, перед началом переноса чертежей на заготовку, рекомендуется провести предварительное измерение самой заготовки. Это поможет убедиться, что размеры заготовки соответствуют размерам, указанным в чертеже. Если заготовка имеет неровные края или дефекты, это может привести к ошибкам в переносе.

Третий аспект — выбор подходящего инструмента для переноса. Для этого можно использовать угольник и карандаш для нанесения разметки. Убедитесь, что карандаш острый, чтобы линии были четкими и тонкими. В некоторых случаях может быть полезно использовать специальные инструменты, такие как штангенциркуль или линейка с делениями, чтобы добиться большей точности.

Также стоит обратить внимание на технику переноса. Начинайте с нанесения основных линий, а затем добавляйте детали. Это позволит вам легче вносить коррективы, если что-то пойдет не так. Используйте легкие линии, которые можно будет легко стереть, если потребуется внести изменения.

Кроме того, важно работать в хорошо освещенном помещении. Это поможет избежать ошибок, связанных с плохой видимостью. Если возможно, используйте увеличительное стекло или лупу для более точного переноса мелких деталей.

Наконец, не забывайте о практике. Чем больше вы будете переносить чертежи, тем лучше у вас будет получаться. Регулярные тренировки помогут вам развить уверенность и навыки, необходимые для достижения высокой точности.
