В данной статье мы рассмотрим ключевые аспекты ремонта сварочных аппаратов, включая диагностику и устранение наиболее распространенных неисправностей. Сварочные аппараты являются незаменимыми инструментами в различных отраслях, и их исправная работа напрямую влияет на качество выполняемых работ. Мы подробно опишем основные неисправности оборудования, а также предоставим рекомендации по самостоятельной замене сгоревших деталей и ремонту силового блока и блока управления. Эта информация будет полезна как профессиональным сварщикам, так и любителям, стремящимся самостоятельно поддерживать свое оборудование в рабочем состоянии.

Схема сварочного аппарата

Инвертор преобразует переменный ток в постоянный с помощью трансформатора. Ярким примером такого устройства является аппарат Торус 200.

Электросварочный инвертор включает следующие компоненты:

• Первичный блок выпрямления. Диодный мост отвечает за выпрямление тока.
• Инверторный модуль.
• Понижающий трансформатор, работающий на высоких частотах.
• Выходной выпрямитель, состоящий из силовых диодов.

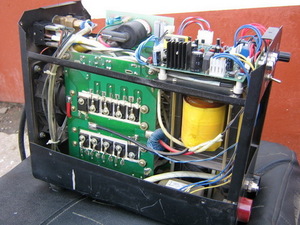

Причины и особенности ремонта

Ремонт инверторной сварки имеет свои особенности из-за сложности конструкции. Это оборудование является электронным. Если у вас есть необходимые знания, вопрос о том, где отремонтировать сварочный инвертор, становится неактуальным. Проведя диагностику с использованием специализированных инструментов, можно определить причину неисправности.

Ключевые факторы, способствующие поломкам:

• нарушение режима эксплуатации;
• выход из строя отдельных компонентов.

Метод проверки включает выявление простых неисправностей, после чего следует переход к более сложным проблемам.

Основные причины поломок:

• Проникновение влаги внутрь устройства.
• Накопление пыли на электронных компонентах, что приводит к их некорректной работе. Это особенно актуально на строительных площадках. Для предотвращения таких ситуаций оборудование необходимо регулярно очищать.
• Нарушение режима работы, что может вызвать перегрев системы.

Ремонт сварочного инвертора Ресанта 190А. Не включается .Repair welding inverter 190A Resanta

Ремонт Сварочного Инвертора РЕСАНТА 250

Интересные факты

Вот несколько интересных фактов о ремонте сварочных аппаратов и устранении причин неисправностей:

1. Разнообразие неисправностей: Сварочные аппараты могут сталкиваться с множеством различных неисправностей, включая проблемы с электродами, перегрев, неисправности в трансформаторе или инверторе, а также проблемы с системой охлаждения. Каждый тип неисправности требует своего подхода к диагностике и ремонту, что делает работу сварщика-ремонтника очень разнообразной и интересной.

2. Диагностика с помощью мультиметра: Одним из самых важных инструментов при ремонте сварочных аппаратов является мультиметр. С его помощью можно проверить целостность цепей, напряжение и ток, что позволяет быстро выявить неисправности. Умение правильно интерпретировать показания мультиметра — ключ к успешному ремонту.

3. Влияние качества сварки на долговечность аппарата: Неправильные настройки сварочного аппарата или использование неподходящих материалов могут привести к перегреву и преждевременному выходу из строя. Например, использование слишком низкого напряжения может вызвать заедание электрода, что увеличивает нагрузку на аппарат и может привести к его поломке. Поэтому правильная эксплуатация и регулярное техническое обслуживание аппарата значительно увеличивают его срок службы.

Основные неисправности оборудования

Поломка полуавтомата чаще всего происходит из-за внешних факторов или несоблюдения условий эксплуатации.

Наиболее распространенные неисправности включают:

• Нестабильное горение сварочной дуги, что может привести к разбрызгиванию металла. Необходимо проверить силу тока, которая зависит от диаметра электрода и скорости сварки. Рекомендуется ориентироваться на соотношение: на 1 мм электрода требуется 20−40 А тока. При снижении скорости сварки сила тока также должна уменьшаться.
• Прилипание электрода к свариваемым деталям. Это может быть вызвано падением питающего напряжения из-за плохого контакта в панельных гнездах. Для устранения проблемы достаточно почистить контактные гнезда. Также причиной может быть недостаточное сечение провода или его большая длина.
• Невозможность начать работу при включенном аппарате может быть связана с перегревом устройства, что сопровождается загоранием контрольного индикатора на панели. Причиной перегрева могут быть обрывы или отсоединение проводов.
• Во время сварки инвертор может самопроизвольно включаться. В этом случае следует проверить автоматические выключатели, которые должны быть настроены на ток в 25 А.
• Оборудование не включается из-за недостаточного напряжения в сети.
• При длительной работе происходит автоматическое отключение. Это связано с температурными датчиками, встроенными в устройство. Если температура достигает критического уровня, оборудование отключается автоматически. Чтобы избежать этого, рекомендуется делать перерывы в работе.

Обучающее видео по ремонту сварочных инверторов. Выпуск 5. Силовые ключи.

Ремонт сварочного полуавтомата

Самостоятельный ремонт инвертора

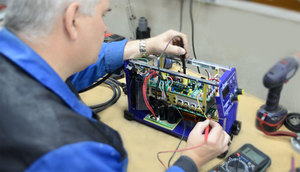

Ремонт инверторных сварочных аппаратов начинается с диагностики и определения причин неисправности. Для этого нужно разобрать корпус устройства и приступить к устранению проблемы.

В процессе работы выполняются следующие шаги:

• Часто причиной поломки является некачественная пайка компонентов и отсутствие контакта в проводах. Некоторые элементы схемы могут быть подгоревшими или иметь трещины. С помощью паяльника выпаивайте неисправные детали и заменяйте их на новые. Если на корпусе отсутствует маркировка, воспользуйтесь таблицами для идентификации. После установки новых компонентов протестируйте электронную плату.

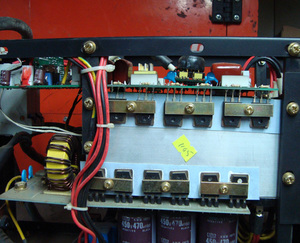

• Ремонт силового блока. Основной причиной неисправности часто становится пробой мощного транзистора, который можно определить визуально по характерному потемнению. Такой элемент нужно заменить. Перед установкой нового транзистора обработайте все контактные места термопастой. Помните, что подобная поломка может привести к выходу из строя других деталей, которые также нужно будет заменить. Реже происходит перегорание диодов силового моста, но перед установкой нового транзистора их обязательно нужно проверить с помощью мультиметра. Если на одном из диодов обнаружится нулевое или бесконечно большое сопротивление, его следует заменить. При установке новых компонентов на силовой блок подбирайте их полные аналоги.
• Ремонт блока управления. Этот этап включает визуальный осмотр. Блок управления не разбирается самостоятельно. Если он нагревается и сигнальная лампочка не загорается, проверьте соединения датчиков с термовыключателями. В случае обнаружения неисправных элементов их следует заменить.

Ремонт инвертора сварочного аппарата рекомендуется проводить только при наличии соответствующего опыта. Если у вас нет знаний в области электроники, разбирать оборудование не имеет смысла.

Почему замыкает сварочный полуавтомат Как избавится от просадки напряжения

Инверторная сварка, РЕМОНТ своими руками.

Ремонт сварочного аппарата Linkor 230

Ремонт сварочного инвертора

Инструменты и материалы для ремонта

Для успешного ремонта сварочных аппаратов необходимо иметь в арсенале определенные инструменты и материалы, которые помогут не только в диагностике неисправностей, но и в их устранении. Правильный выбор инструментов значительно упростит процесс ремонта и повысит его эффективность.

Основные инструменты

• Мультиметр — это незаменимый инструмент для проверки электрических цепей. С его помощью можно измерять напряжение, ток и сопротивление, что позволяет выявлять неисправности в электрических компонентах аппарата.
• Отвертки — набор отверток различных размеров и типов (плоские и крестовые) необходим для разборки сварочного аппарата и доступа к внутренним компонентам.
• Плоскогубцы и кусачки — используются для работы с проводами, а также для извлечения и установки различных деталей.
• Паяльник — необходим для ремонта и замены поврежденных проводов и соединений. Важно иметь паяльник с регулируемой температурой для работы с различными типами проводников.
• Ключи и гаечные ключи — для работы с крепежными элементами и соединениями, которые могут быть затянуты или ослаблены.
• Набор для диагностики — специализированные инструменты, такие как тестеры для проверки трансформаторов и диодов, могут значительно упростить процесс выявления неисправностей.

Материалы для ремонта

• Провода и кабели — важно иметь запасные провода различных сечений, чтобы заменить поврежденные или изношенные элементы. Используйте провода, соответствующие требованиям по току и напряжению.
• Изолента и термоусадочные трубки — для изоляции соединений и защиты от короткого замыкания. Эти материалы помогут обеспечить безопасность и долговечность ремонта.
• Паяльная проволока — необходима для выполнения пайки. Выбирайте проволоку с флюсом, который подходит для работы с металлами, используемыми в сварочных аппаратах.
• Крепежные элементы — запасные винты, гайки и шайбы помогут при сборке и разборке аппарата, а также при замене поврежденных деталей.
• Смазочные материалы — для обеспечения плавной работы подвижных частей и предотвращения износа. Используйте смазки, рекомендованные производителем сварочного аппарата.

Безопасность при ремонте

Не забывайте о безопасности при работе с электрическими устройствами. Используйте защитные перчатки и очки, а также убедитесь, что сварочный аппарат отключен от сети перед началом ремонта. Ознакомьтесь с инструкцией по эксплуатации и соблюдайте все рекомендации производителя.

Наличие всех перечисленных инструментов и материалов значительно упростит процесс ремонта сварочного аппарата и поможет быстро устранить возникшие неисправности. Подготовка к ремонту — это важный шаг, который позволит избежать дополнительных проблем и сэкономить время.

Профилактика и уход за сварочным аппаратом

Профилактика и уход за сварочным аппаратом являются важными аспектами, которые помогают продлить срок службы устройства и минимизировать вероятность возникновения неисправностей. Регулярное обслуживание позволяет не только поддерживать аппарат в рабочем состоянии, но и повышает качество сварочных работ.

Первым шагом в профилактике является регулярная проверка состояния сварочного аппарата. Это включает в себя осмотр внешнего корпуса на наличие повреждений, трещин или коррозии. Важно убедиться, что все соединения и кабели находятся в исправном состоянии, без видимых повреждений или износа. Если обнаружены какие-либо дефекты, их следует устранить до начала работы.

Также необходимо следить за состоянием электрических контактов. Окисление или загрязнение контактов может привести к плохому соединению и, как следствие, к снижению эффективности работы аппарата. Рекомендуется периодически очищать контакты с помощью специального средства для удаления окислов или просто с помощью мелкой наждачной бумаги.

Не менее важным аспектом является проверка системы охлаждения. Сварочные аппараты, особенно инверторные, могут перегреваться при длительной работе. Поэтому следует регулярно очищать вентиляционные отверстия от пыли и грязи, а также следить за состоянием вентиляторов. Если вентилятор работает с перебоями или вовсе не включается, это может привести к перегреву и выходу аппарата из строя.

Кроме того, необходимо следить за состоянием сварочных электродов и проволоки. Использование некачественных или поврежденных материалов может привести к ухудшению качества сварки и увеличению нагрузки на аппарат. Храните электроды и проволоку в сухом месте, защищенном от влаги, чтобы избежать коррозии.

Регулярная замена расходных материалов, таких как сопла, фильтры и кабели, также является важной частью профилактики. Изношенные детали могут стать причиной серьезных неисправностей, поэтому их следует заменять по мере необходимости.

Наконец, рекомендуется проводить полное техническое обслуживание сварочного аппарата не реже одного раза в год. Это может включать в себя проверку всех внутренних компонентов, замену изношенных деталей и тестирование работы устройства под нагрузкой. Профессиональное обслуживание поможет выявить потенциальные проблемы на ранней стадии и предотвратить их развитие.

Следуя этим рекомендациям по профилактике и уходу за сварочным аппаратом, вы сможете значительно снизить риск возникновения неисправностей и обеспечить надежную работу устройства на протяжении долгого времени.

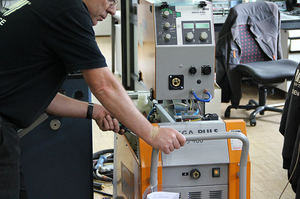

Когда обращаться к специалисту

Ремонт сварочных аппаратов – это сложный процесс, требующий знаний и опыта. Однако, в некоторых случаях, владельцы могут самостоятельно диагностировать и устранять неисправности. Тем не менее, есть ситуации, когда вмешательство специалиста становится необходимым.

Первым признаком того, что стоит обратиться к профессионалу, является отсутствие у вас достаточного опыта в ремонте электротехнического оборудования. Сварочные аппараты могут быть опасными, и неправильные действия могут привести к серьезным травмам или повреждению устройства. Если вы не уверены в своих силах, лучше доверить работу квалифицированному специалисту.

Также стоит обратиться к мастеру, если у вас нет необходимых инструментов для диагностики и ремонта. Некоторые неисправности требуют специализированного оборудования, например, мультиметров, осциллографов или тестеров, которые могут быть недоступны в домашних условиях. Профессионалы обладают всем необходимым инструментарием и могут быстро и качественно выявить проблему.

Если ваш сварочный аппарат продолжает работать, но с заметными отклонениями в производительности, это также сигнал к обращению к специалисту. Например, если аппарат стал перегреваться, искрить или издавать необычные звуки, это может указывать на серьезные внутренние проблемы. Игнорирование таких симптомов может привести к более серьезным повреждениям и увеличению стоимости ремонта.

Не стоит забывать и о гарантийных обязательствах. Если ваш сварочный аппарат все еще находится на гарантии, любые попытки самостоятельного ремонта могут привести к ее аннулированию. В этом случае лучше всего обратиться в сервисный центр, чтобы избежать лишних затрат и сохранить гарантию на устройство.

Кроме того, если вы заметили, что сварочный аппарат не выполняет свою основную функцию – сварку, это также является серьезным основанием для обращения к специалисту. Неправильная работа устройства может быть вызвана различными факторами, включая неисправности в электрической цепи, проблемы с трансформатором или инвертором, а также износ деталей. Профессионал сможет быстро определить причину и предложить оптимальное решение.

В заключение, если вы столкнулись с проблемами в работе сварочного аппарата и не уверены в своих силах, не стесняйтесь обращаться к специалистам. Это поможет не только сэкономить время, но и избежать дополнительных затрат на ремонт в будущем.
