Вискозиметр ротационный – это незаменимый инструмент для точного измерения вязкости жидкостей в различных отраслях, от пищевой до нефтехимической. В данной статье мы подробно рассмотрим принцип работы ротационного вискозиметра, его характеристики и области применения, а также предоставим видео-инструкцию по эксплуатации прибора. Понимание работы этого устройства и правильное его использование помогут вам добиться высоких результатов в контроле качества продукции и оптимизации технологических процессов.

Разновидности вискозиметров

Для вискозиметрии применяются различные типы приборов:

1. Капиллярные устройства. Эти приборы оснащены высокоточным таймером и измеряют время, необходимое для прохождения жидкости через узкую трубку с известным диаметром. Рядом с капиллярной трубкой располагается более широкая трубка, по которой жидкость движется без капиллярного эффекта. Обычно вытекание из обеих трубок происходит под действием силы тяжести, но возможно и использование искусственного давления. Вязкость, измеренная капиллярными вискозиметрами, прямо пропорциональна разнице скоростей истечения жидкости из капилляра и широкой трубки. Эти устройства сравнительно просты в использовании, но имеют значительные размеры. Их применяют для измерения коэффициентов вязкости в диапазоне от 8-10 мкПа∙с (для газов) до 10-12 кПа∙с (для текучих жидкостей). Однако для вязких жидкостей и смесей с частицами капиллярное измерение не подходит: такие вещества, как краска или густая известковая побелка, не смогут вытечь через узкую трубку. Наиболее известным прибором капиллярного типа является вискозиметр Уббелоде.

2. Механические вискозиметры. Эти устройства представляют собой разнообразный набор приборов с различными принципами работы. Например, измерители пузырькового типа работают на основе всплывающих в жидкости пузырьков газа, замеряя не только время их «всплытия», но и траекторию движения. Интересны приборы с вибрирующим зондом: подбирая частоту колебаний лопастей зонда, можно добиться резонанса с собственной частотой жидкости, что позволяет получить данные о вязкости и плотности среды. Механические устройства пузырькового и резонансного типов используются в точных лабораторных исследованиях и редко встречаются в быту. Более простые устройства для оценки вязкости основаны на принципе, предложенном Галилеем. Внутри емкости с жидкостью находится кабинка-лифт, в которую помещается шарик. Время, необходимое для его свободного падения до контактной площадки, можно определить с высокой точностью, что эквивалентно измерению вязкости среды. Наиболее известным «шариковым» прибором является вискозиметр Гепплера.

Наибольшее распространение получили ротационные приборы благодаря их низкой погрешности, компактности, универсальности и доступной цене. Принцип работы и популярные модификации этих устройств будут описаны отдельно.

Ротационные вискозиметры

Ротационный вискозиметр – принцип работы и разновидности прибора

В ротационных устройствах есть два элемента вращения: цилиндрический корпус и встроенный конус или сфера. Внутренняя часть прибора (конус или сфера) движется с заданной скоростью, для чего используется электропривод. Промежуток между двумя вращающимися телами заполняется исследуемой жидкостью. Существует прямая связь между сопротивлением измеряемой среды и угловой скоростью вращения, которая фиксируется приборами и отображается на контрольной панели.

Так устроен самый простой ротационный вискозиметр Брукфильда. Его ротор соединен с асинхронным электродвигателем, установленным на внешней стороне устройства. Конструкция напоминает самодельную бетономешалку. Ротационные приборы могут использоваться для измерения вязкости тяжелых и густых материалов, таких как цементный раствор или густая побелка. Существуют вискозиметры с различными внутренними элементами вращения, включая диски, пластины и цилиндры.

Размер зазора между вращающимся телом и неподвижной стенкой колеблется в пределах нескольких миллиметров, что создает значительное трение между жидкостью и корпусом. Точно откалиброванный электродвигатель вращает внутренний ротор, а специальные датчики фиксируют силу сопротивления этому вращению. Обычно измерительное оборудование располагается на внутренней стороне неподвижного корпуса. Чем больше датчиков, тем выше точность прибора и его стоимость.

Диапазон измерений ротационных вискозиметров начинается от тысяч [Пасек] и может достигать миллионов [Пасек]. Важным параметром является максимальная скорость вращения ротора, которая может быть очень низкой — от одного полного оборота за две минуты — и достигать двойной частоты стандартной электросети (то есть 100 оборотов в минуту). Хотя достижение верхнего предела в 100 Герц достаточно просто, миниатюрные скорости углового вращения характерны для вискозиметров высокого класса точности и значительной стоимости.

Среди недостатков ротационных конструкций можно выделить неизбежный износ вращающихся компонентов, что влияет на точность данных.

По этой причине приборы с медленным вращением более ценны — они изнашиваются медленнее и служат дольше без необходимости замены роторов и осей. Кроме того, жидкость, движущаяся в зазоре, должна иметь ламинарное течение. При переходе к турбулентному течению (например, при высоких скоростях вращения внутреннего конуса или сферы) показатели вязкости становятся неточными.

Вискозиметр ВЗ-246 04 12.wmv

Интересные факты

Вот несколько интересных фактов о ротационных вискозиметрах и их использовании для измерения вязкости:

1. Принцип работы: Ротационные вискозиметры измеряют вязкость жидкости, вращая цилиндр или конус в образце. Вязкость определяется по сопротивлению, которое жидкость оказывает движению этого элемента. Это позволяет получать точные данные о вязкости при различных скоростях сдвига, что особенно важно для не Ньютона жидкостей.

2. Широкий спектр применения: Ротационные вискозиметры используются в самых разных отраслях, включая пищевую, косметическую, фармацевтическую и нефтехимическую. Они помогают контролировать качество продуктов, оптимизировать процессы производства и обеспечивать соответствие стандартам.

3. Температурная зависимость: Вязкость многих жидкостей значительно изменяется с температурой. Ротационные вискозиметры часто оснащаются системами контроля температуры, что позволяет проводить измерения при заданных условиях и получать более точные и воспроизводимые результаты. Это особенно важно для исследований и разработок новых материалов.

Как корректируется измеренная вязкость?

Просто определить вязкость жидкости с помощью ротационного, механического или капиллярного вискозиметра недостаточно. Эта характеристика может изменяться, что известно каждому специалисту по отделке или ремонту. Слишком жидкий раствор для штукатурки будет «течь» и не сможет удерживаться на вертикальных поверхностях, в то время как слишком густой не заполнит глубокие трещины и выбоины.

Если штукатур решает подобные проблемы самостоятельно, добавляя в раствор цемент, гипс или алебастр, то для изменения вязкости красок, лаков, грунтовок, а также трансмиссионных и гидравлических масел применяются другие методы:

• Полибутен – традиционная добавка для снижения густоты, в настоящее время почти не используется;
• Полиметилакрилатные добавки эффективно предотвращают образование восковых кристаллов, что делает их полезными для обеспечения необходимой текучести масел и смазок, особенно в условиях низких температур;
• Олефиновые полимеры применяются в моторных маслах благодаря своей низкой стоимости и устойчивости к высоким температурам;
• Стирольные эфиры актуальны для трансмиссионных масел, включая те, что используются в энергосберегающих двигателях внутреннего сгорания и автоматических трансмиссиях;
• Стирол-диеновые полимеры обеспечивают широкий температурный диапазон – их наличие позволяет составу не застывать при морозе и не разжижаться в жару.

Все перечисленные модификаторы используются для регулировки вязкости в производственных условиях, где имеются лаборатории и испытательные стенды в области химико-лакокрасочного производства. Однако наличие модификаторов вязкости в составе приобретаемой продукции может служить полезным ориентиром при разбавлении акриловой краски или дорогого лака. В других случаях, когда речь идет о самостоятельном ремонте, лучше не рисковать и не пытаться стать «молодым химиком», а просто приобрести новую упаковку масла или гидравлической жидкости, вместо того чтобы экспериментировать со старыми запасами. Токсичность и взрывоопасность таких «игр» могут оказаться гораздо более реальными, чем предполагаемая экономия.

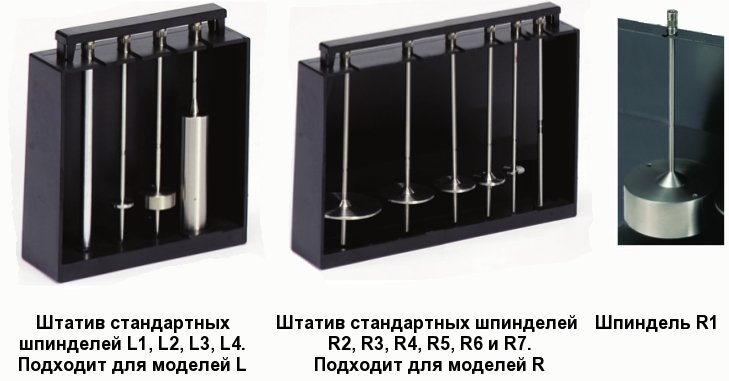

На фото — штативы для ротационного вискозиметра, simas.ru. Фото принципа работы ротационного вискозиметра, sankt-peterburg.oboobo.ru. На фото — ротационные вискозиметры, nocnt.ru. Фото ротационного вискозиметра Rheotest RV, mgutm.ru. На фото — вискозиметры ротационные, avrora-lab.com.

Вискозиметры ВЗ 246 производства фирмы Градиент Техно

Преимущества ротационных вискозиметров

Ротационные вискозиметры представляют собой высокоточные приборы, используемые для измерения вязкости жидкостей. Они обладают рядом преимуществ, которые делают их незаменимыми в различных отраслях, таких как химическая, фармацевтическая, пищевая и нефтехимическая. Рассмотрим основные достоинства ротационных вискозиметров более подробно.

1. Высокая точность измерений

Ротационные вискозиметры обеспечивают высокую степень точности благодаря своей конструкции и принципу работы. Они измеряют вязкость, основываясь на сопротивлении жидкости движению вращающегося элемента. Это позволяет получать точные данные даже при низких или высоких значениях вязкости.

2. Широкий диапазон измерений

Эти приборы способны измерять вязкость как низковязких, так и высоковязких жидкостей. Это делает их универсальными инструментами для лабораторий и производств, где необходимо работать с различными типами материалов.

3. Простота в использовании

Современные ротационные вискозиметры оснащены интуитивно понятными интерфейсами и автоматизированными функциями, что упрощает процесс измерения. Пользователю достаточно выбрать нужные параметры, и прибор самостоятельно проведет все необходимые расчеты.

4. Возможность работы с неNewtonовскими жидкостями

Ротационные вискозиметры отлично подходят для измерения вязкости неNewtonовских жидкостей, которые изменяют свои свойства под воздействием механического напряжения. Это особенно важно в таких отраслях, как косметика и пищевая промышленность, где часто используются такие материалы.

5. Наличие различных насадок и аксессуаров

Многие ротационные вискозиметры предлагают возможность использования различных насадок, что позволяет адаптировать прибор под конкретные условия измерений. Это расширяет функциональность устройства и делает его более универсальным.

6. Автоматизация и интеграция

Современные ротационные вискозиметры могут быть интегрированы в автоматизированные системы контроля качества, что позволяет проводить измерения в режиме реального времени и получать данные для дальнейшего анализа без участия человека.

7. Долговечность и надежность

Ротационные вискозиметры, как правило, имеют прочную конструкцию и высококачественные материалы, что обеспечивает их долговечность и надежность в эксплуатации. Это особенно важно для промышленных предприятий, где приборы подвергаются интенсивным нагрузкам.

Таким образом, ротационные вискозиметры представляют собой мощный инструмент для измерения вязкости, обладая множеством преимуществ, которые делают их идеальными для использования в самых различных областях. Их высокая точность, универсальность и простота в использовании позволяют значительно повысить эффективность процессов контроля качества и разработки новых продуктов.

Ошибки при измерении вязкости и как их избежать

Измерение вязкости с помощью ротационного вискозиметра – это процесс, требующий высокой точности и внимательности. Ошибки, возникающие на различных этапах измерения, могут привести к искажению результатов и, как следствие, к неправильным выводам о свойствах исследуемого материала. Рассмотрим основные ошибки, которые могут возникнуть при использовании ротационного вискозиметра, и способы их предотвращения.

1. Неправильная калибровка прибора. Перед началом измерений необходимо убедиться, что вискозиметр откалиброван. Неправильная калибровка может привести к систематическим ошибкам в показаниях. Рекомендуется проводить калибровку с использованием стандартных вязкостных жидкостей, значения вязкости которых известны. Это позволит проверить точность прибора и скорректировать его показания при необходимости.

2. Неправильный выбор геометрии измерительной системы. Ротационные вискозиметры могут использовать различные геометрические элементы, такие как цилиндры, конусы или плоские пластины. Выбор неправильной геометрии для конкретной жидкости может привести к ошибкам в измерениях. Важно учитывать вязкость исследуемого материала и его реологические свойства при выборе геометрии.

3. Температурные колебания. Вязкость жидкости зависит от температуры, поэтому необходимо поддерживать стабильную температуру во время измерений. Изменения температуры могут привести к значительным отклонениям в результатах. Использование термостатируемых камер или систем контроля температуры поможет избежать этой проблемы.

4. Неправильная подготовка образца. Образец должен быть однородным и свободным от пузырьков воздуха. Наличие пузырьков может привести к ошибкам в измерениях, так как они влияют на поток жидкости и, соответственно, на показания вискозиметра. Рекомендуется тщательно перемешивать образец перед измерением и, при необходимости, использовать вакуумные установки для удаления пузырьков.

5. Неправильная скорость вращения. Скорость вращения измерительной системы также влияет на результаты. Для различных жидкостей могут потребоваться разные скорости, чтобы получить точные данные о вязкости. Следует ознакомиться с рекомендациями производителя прибора и проводить измерения на нескольких скоростях для получения более полной картины реологических свойств жидкости.

6. Игнорирование времени измерения. Вязкость может изменяться со временем, особенно для нестационарных систем. Поэтому важно фиксировать время, в течение которого проводятся измерения, и стараться минимизировать его. Если вязкость жидкости изменяется, рекомендуется проводить измерения в кратчайшие сроки после подготовки образца.

Избежание этих распространенных ошибок при измерении вязкости с помощью ротационного вискозиметра позволит получить более точные и надежные результаты, что, в свою очередь, повысит качество исследований и разработок в различных областях науки и промышленности.

Применение ротационных вискозиметров в различных отраслях

Ротационные вискозиметры находят широкое применение в различных отраслях, благодаря своей способности точно измерять вязкость жидкостей и паст. Эти устройства используются в химической, пищевой, фармацевтической, нефтехимической и многих других отраслях, где контроль вязкости является критически важным для обеспечения качества продукции и соблюдения технологических процессов.

В химической промышленности ротационные вискозиметры применяются для контроля вязкости различных растворов, эмульсий и суспензий. Это позволяет производителям оптимизировать процессы смешивания и реакций, а также гарантировать стабильность конечного продукта. Например, в производстве красок и покрытий вязкость определяет легкость нанесения и равномерность покрытия, что напрямую влияет на качество и долговечность продукта.

В пищевой промышленности ротационные вискозиметры используются для контроля вязкости соусов, кремов, йогуртов и других продуктов. Вязкость этих продуктов влияет на их текстуру, вкус и стабильность. Например, слишком высокая вязкость соуса может затруднить его равномерное распределение на блюде, в то время как слишком низкая может привести к потере привлекательности продукта.

Фармацевтическая отрасль также активно использует ротационные вискозиметры для контроля вязкости лекарственных форм, таких как суспензии, гели и кремы. Вязкость влияет на скорость высвобождения активных веществ и усвоение препаратов организмом. Поэтому точное измерение вязкости является важным этапом в разработке и производстве лекарств.

В нефтехимической промышленности ротационные вискозиметры помогают контролировать вязкость нефтепродуктов, что критично для их транспортировки и переработки. Вязкость нефти и ее фракций влияет на эффективность процессов, таких как прокачка, переработка и хранение. Например, высокая вязкость может затруднить прокачку нефти по трубопроводам, что приводит к увеличению затрат и снижению эффективности.

Кроме того, ротационные вискозиметры находят применение в косметической промышленности, где контроль вязкости кремов, лосьонов и других средств влияет на их нанесение и восприятие потребителями. Вязкость косметических продуктов должна быть оптимальной для обеспечения удобства использования и сохранения стабильности формулы.

Таким образом, ротационные вискозиметры являются незаменимыми инструментами в различных отраслях, обеспечивая точное измерение вязкости и способствуя улучшению качества продукции и оптимизации производственных процессов.
