В условиях, когда надежда на помощь извне может оказаться тщетной, создание ручной лебедки своими руками становится не только практичным, но и необходимым решением. Эта статья поможет вам разобраться в особенностях и разновидностях самодельных лебедок, а также даст полезные советы по их изготовлению. Вы узнаете, как правильно выбрать материалы и конструкцию в зависимости от ваших потребностей, будь то выдергивание забуксовавшего автомобиля или подъем стройматериалов на крышу.

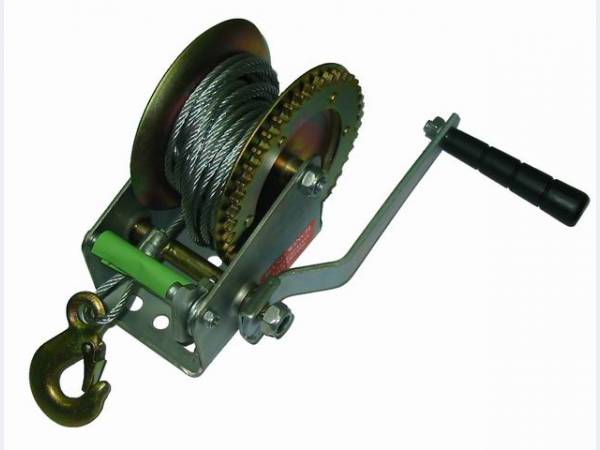

Ручная лебедка, сделанная своими руками, – и катапульта Леонардо да Винчи останавливает врагов

Выдающийся художник, ученый и изобретатель Леонардо да Винчи известен своими уникальными подходами к созданию оружия. Например, катапульта с лебедкой принесла ему славу и стала эффективным средством защиты от врагов. Лебедка — это механизм для перемещения грузов с помощью движущегося элемента, такого как канат или цепь. Простейшие виды лебедок, например, ворота и блоки, известны с давних времен.

В России лебедки начали использовать с XI века для извлечения соляных растворов. В XIV-XV веках их применяли для откачки воды, на рудниках и в строительстве. Эти устройства упоминаются в работах М. В. Ломоносова. Теоретически возможно создать лебедку, достигающую Луны, и такие амбициозные проекты действительно существовали. Главное — правильно провести расчеты.

Ознакомиться с реальными устройствами, включая самодельные ручные лебедки, можно, посмотрев видео.

Ручная лебедка Зубр

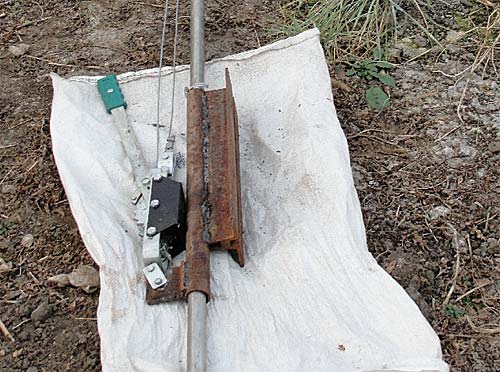

Лебедки, их виды и возможности

Если вы когда-либо поднимали ведро воды из глубокого колодца, вращая ворот, то знакомы с принципом работы лебедки. Лебедка — это устройство для подъема или перемещения грузов. Она состоит из барабана или шкива для грузового каната, приводного механизма с промежуточными передачами, тормозного устройства и опорной конструкции. В зависимости от назначения, лебедки делятся на тяговые (для горизонтального перемещения грузов) и подъемные.

Сегодня трудно представить процессы погрузки и разгрузки, строительные и ремонтные работы, а также деятельность автосервисов без этих простых и надежных устройств. Лебедки зарекомендовали себя на протяжении многих лет и продолжают совершенствоваться. Кроме механизмов для швартовки судов и подъема якорей, лебедки широко используются в различных машинах, а самодельные ручные лебедки становятся отличным решением при строительстве дачного домика.

Теперь о классификации лебедок. В зависимости от способа установки они бывают:

• стационарные,
• переносные (устанавливаемые на временное основание),
• передвижные (с конструкциями, оснащенными ходовыми катками).

По типу передачи тягового усилия лебедки делятся на устройства с навивными барабанами и с фрикционными барабанами или шкивами. В зависимости от способа привода, лебедки могут быть ручными или машинными. Гужевой привод, использующий волов или лошадей, остался в прошлом. Поэтому если вы не можете создать тяговое усилие, равное работе пары волов, вам подойдет электрическая лебедка, которую можно установить самостоятельно.

Лебедка рычажная ручная лр 1.6 отечественного производства

Интересные факты

Вот несколько интересных фактов о ручных лебедках и их создании своими руками:

1. История ручных лебедок: Ручные лебедки имеют долгую историю, уходящую корнями в древние времена. Первые механизмы, напоминающие лебедки, использовались еще в Древнем Риме и Греции для подъема тяжелых грузов на строительные площадки. Создание такой лебедки своими руками позволяет не только восстановить историческую технологию, но и адаптировать ее под современные нужды.

2. Принцип механического преимущества: Ручные лебедки работают по принципу механического преимущества, что позволяет человеку поднимать или перемещать тяжелые предметы с минимальными усилиями. Создавая лебедку своими руками, можно экспериментировать с различными передаточными соотношениями и конструкциями, чтобы добиться максимальной эффективности.

3. Кастомизация под свои нужды: Одним из главных преимуществ создания ручной лебедки своими руками является возможность кастомизации. Вы можете выбрать материалы, размеры и механизмы, которые идеально подходят для ваших конкретных задач, будь то поднятие автомобиля, перемещение строительных материалов или использование в кемпинге. Это не только экономит деньги, но и позволяет создать уникальное устройство, полностью соответствующее вашим требованиям.

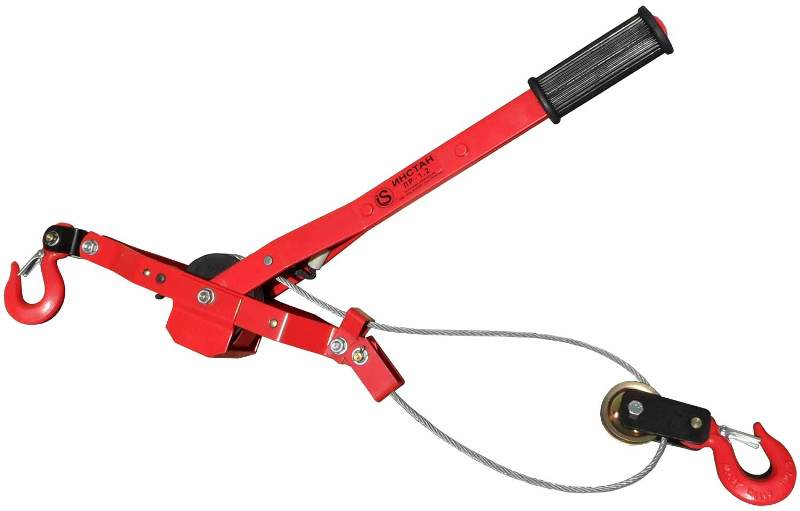

Ручной привод: рассчитываем только на себя

Ручные лебедки широко используются в ремонте, индивидуальном строительстве, на складах и в магазинах строительных материалов. Они незаменимы для подъема и перемещения тяжелых грузов. Важно, чтобы лебедка с ручным приводом была оснащена тормозом и храповым механизмом или безопасной рукояткой, которая объединяет функции привода, остановки и торможения. Это обеспечивает безопасность и предотвращает аварийные ситуации во время работы.

Лебедка значительно упрощает выполнение задач. Однако следует помнить, что в зависимости от операции она может требовать определенных физических усилий, иногда довольно значительных. Прежде чем решать использовать строительную лебедку самостоятельно, важно оценить объем и сложность предстоящих работ.

Ручная лебедка механическая рычажного типа лр 1.6

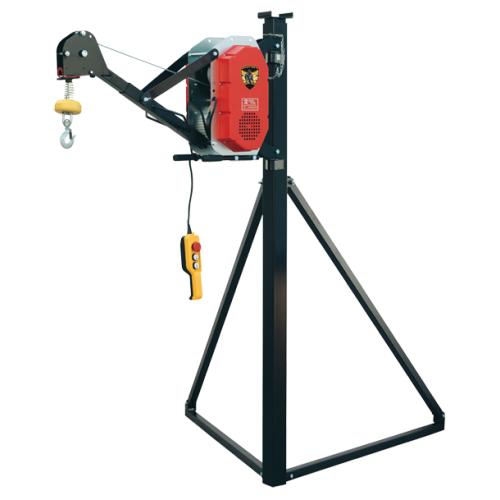

Машинный привод – один барабан, два барабана…

Лебедки с машинным приводом обычно применяются в строительных кранах, скреперах, буровых установках и лифтах. Они могут иметь один, два или три барабана. В качестве привода используются электрические, дизельные, пневматические или паровые системы.

Наиболее распространены реверсивные лебедки, где барабан соединен с валом двигателя через редуктор с зубчатыми колесами. Реже встречаются фрикционные лебедки, работающие с помощью специальной муфты или разъемной фрикционной передачи. Электролебедки обычно оснащены автоматическими тормозными системами.

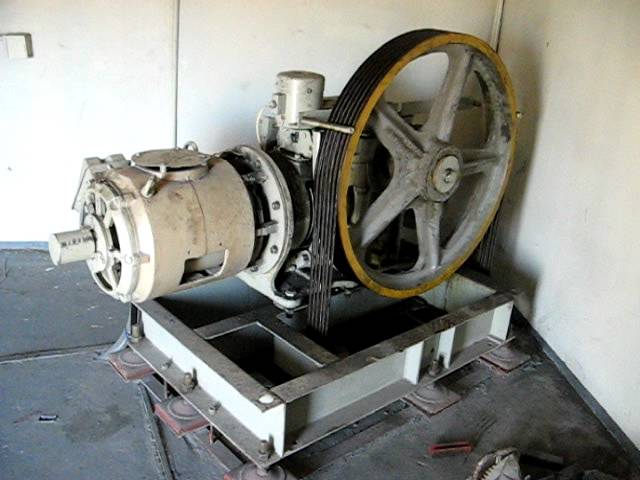

Лебедка Могилевского лифта

Самодельная ручная лебедка – панацея застрявшего в лесу автомобилиста

Создание строительной лебедки своими руками — увлекательный проект. Изучив все нюансы и собрав необходимые компоненты, я поспешил на свой загородный участок, где начали возводиться стены моего будущего дома. Однако на подходах к участку мой «железный друг» застрял в грязи. Попытки выбраться из этого болота не приносили успеха. Я знал, что единственный тракторист Костя уехал на свадьбу в соседнюю деревню, а дачники еще не появились. Ситуация напоминала известную историю о бароне Мюнхгаузене, который сам себя вытаскивал из болота за волосы.

Тем не менее, мне удалось вытащить свою машину. Я создал ручную лебедку из подручных материалов. У каждого дачника в багажнике всегда найдется набор для экстренных случаев: лом, который будет служить осью вращения, отрезок трубы в роли барабана и, конечно, трос. К трубе я приварил рычаг. Для того чтобы сдвинуть автомобиль с места, требуется сила, но это вполне осуществимо. Я потрудился, повращал трубу, и постепенно трос намотался, и мы выбрались из грязи. Лебедка — настоящее спасение!

Вы, вероятно, задаетесь вопросом, как сделать такую лебедку своими руками? Это довольно просто.

1. В первую очередь, необходимо вкопать лом или длинную прочную палку достаточно глубоко в землю. Это станет нашей осью вращения.
2. Затем на эту ось нужно надеть отрезок трубы. Лучше использовать трубу с углублением или приваренными «ушками», за которые можно будет зацепить трос. Для отрезки трубы можно воспользоваться электрическим труборезом или ножовкой по металлу.
3. Один конец прочного троса (стропы) крепим к трубе, а другой — к нашему грузу (в данном случае это застрявший автомобиль).
4. С помощью рычага начинаем наматывать трос на трубу. Важно учесть два момента: чем длиннее рычаг, тем меньше усилий потребуется для достижения результата, но работать с очень длинным рычагом может быть неудобно. Оптимальная длина составляет около 70–90 см.

Теперь нужно решить, как будет закреплен рычаг. Существует несколько вариантов: можно заранее приварить рычаг к трубе, что не всегда удобно, или сделать петлю из троса и вставить в нее рычаг.

Самодельная лебедка

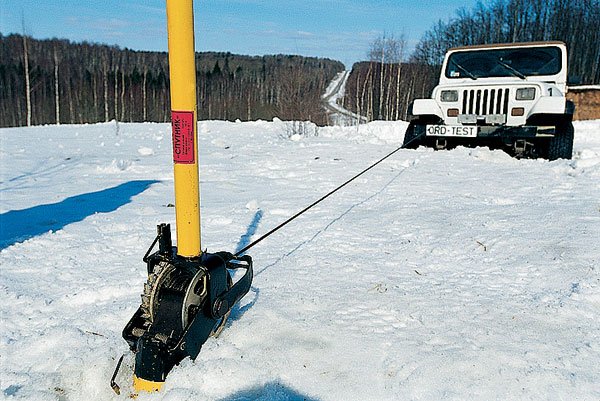

Работаем без травматизма, или не стой под грузом

При использовании грузоподъемных механизмов важно соблюдать правила безопасности. Ни один человек не должен находиться в зоне работы лебедки. Если это невозможно, назначьте наблюдателя, который предотвратит опасные ситуации. Управляющий механизмом должен четко видеть перемещение груза. Специалисты понимают, насколько важно надежно закрепить лебедку и правильно намотать канат на барабан. Запас прочности лебедки должен составлять шесть раз.

Если вы планируете использовать лебедку для вытаскивания автомобиля, убедитесь, что трос прочный и не имеет повреждений. Для дополнительной безопасности накройте трос старым покрывалом или курткой, которую не жалко испачкать. В случае обрыва троса это поможет смягчить силу, с которой его куски могут вылететь, что снизит риск травм.

Полиспаст строительный, лебёдка ручная (как поднять тяжелый груз)

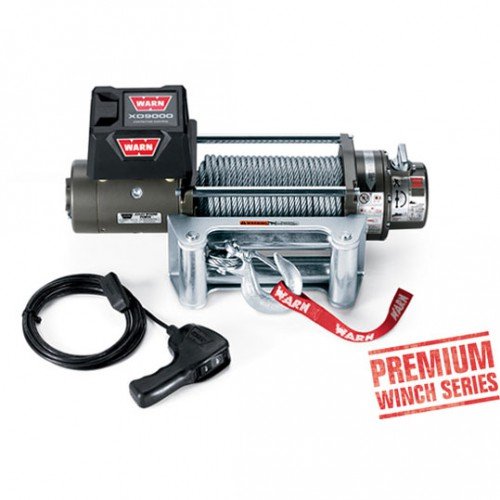

Электрическая лебедка своими руками: уверены, что осилите?

Безусловно, те, кто способен на это, уже давно справились с задачей. Они освоили подшипники, зубчатые передачи и различные типы гаек. Такие специалисты четко формулируют свои цели и начинают с детальных расчетов, схем и эскизов. В их руках работа идет легко и быстро. Однако не каждый обладает таким призванием. Если вы не уверены в своих силах, но хотите создать электрическую лебедку самостоятельно, стоит обратиться за помощью к опытному консультанту.

Важно помнить, что отсутствие необходимых деталей может привести к значительным затратам на самодельную электролебедку. Эти расходы могут оказаться сопоставимыми с ценой качественного б/у варианта. В таком случае стоит рассмотреть возможность выбора надежной машины из доступных на рынке, правильно установить ее и внимательно изучить руководство по эксплуатации. Решение за вами!

Материалы и инструменты для создания ручной лебедки

Создание ручной лебедки своими руками требует тщательной подготовки и выбора необходимых материалов и инструментов. Правильный выбор компонентов не только обеспечит надежность конструкции, но и упростит процесс сборки. В этом разделе мы рассмотрим, какие материалы и инструменты вам понадобятся для успешного завершения проекта.

Материалы:

• Металлические пластины: Для создания основы лебедки вам понадобятся прочные металлические пластины, которые будут служить каркасом. Лучше всего использовать сталь или алюминий, так как они обладают высокой прочностью и устойчивостью к коррозии.
• Вал: Для вращения лебедки потребуется вал, который можно изготовить из металлической трубы или стержня. Диаметр вала должен соответствовать размеру используемых подшипников.
• Подшипники: Они обеспечивают плавное вращение вала и снижают трение. Лучше всего использовать шариковые подшипники, которые легко найти в магазинах запчастей.
• Кабель или трос: Для подъема и перемещения грузов вам понадобится прочный трос или кабель. Выбирайте материал, который выдержит предполагаемую нагрузку, например, стальной трос или синтетический канат.
• Ручка: Для удобства использования лебедки необходимо установить ручку. Она может быть выполнена из дерева или металла, главное, чтобы она была удобной и прочной.
• Крепежные элементы: Не забудьте о болтах, гайках и шайбах, которые понадобятся для соединения всех частей конструкции. Выбирайте крепеж, соответствующий материалам, из которых изготовлена лебедка.

Инструменты:

• Дрель: Для сверления отверстий в металлических пластинах и других компонентах вам понадобится дрель с набором сверл.
• Ножовка по металлу: Этот инструмент поможет вам аккуратно нарезать металлические пластины и вал до нужных размеров.
• Ключи и отвертки: Для сборки конструкции вам понадобятся различные ключи и отвертки, чтобы затянуть крепежные элементы.
• Измерительные инструменты: Линейка, угольник и штангенциркуль помогут вам точно измерить и разметить детали перед их обработкой.
• Сварочный аппарат (по желанию): Если вы планируете сваривать детали, то сварочный аппарат значительно упростит процесс соединения металлических частей.

Собрав все необходимые материалы и инструменты, вы сможете приступить к созданию своей ручной лебедки. Важно помнить, что качество используемых компонентов напрямую влияет на надежность и долговечность конструкции, поэтому не стоит экономить на материалах. Удачи в вашем проекте!

Этапы сборки: от идеи до готового изделия

Создание ручной лебедки своими руками – это увлекательный и полезный процесс, который требует внимательности и аккуратности. Прежде чем приступить к сборке, важно четко представить, как будет выглядеть конечный продукт, и какие материалы и инструменты понадобятся для его изготовления. В этом разделе мы рассмотрим основные этапы сборки ручной лебедки, начиная с идеи и заканчивая готовым изделием.

1. Определение конструкции и принципа работы

Первым шагом является выбор конструкции лебедки. Существует множество вариантов, но наиболее распространенными являются барабанные и цепные лебедки. Барабанные лебедки используют цилиндрический барабан для намотки троса, тогда как цепные – цепь, которая перемещается по зубчатым колесам. Определите, какой тип лучше подходит для ваших нужд, учитывая предполагаемую нагрузку и условия эксплуатации.

2. Подбор материалов

После выбора конструкции необходимо подобрать материалы. Для создания лебедки вам понадобятся:

• Металлические или пластиковые детали для корпуса;
• Барабан (можно использовать старый колесо от велосипеда или изготовить самостоятельно);
• Трос или цепь, в зависимости от выбранной конструкции;
• Ручка для управления лебедкой;
• Крепежные элементы (болты, гайки, шайбы);
• Инструменты (дрель, отвертка, ключи, пила и т.д.).

3. Изготовление деталей

На этом этапе необходимо изготовить все детали, которые будут использоваться в сборке. Если вы решили использовать старые детали, убедитесь, что они находятся в хорошем состоянии и могут выдержать предполагаемую нагрузку. Если вы будете изготавливать детали самостоятельно, используйте качественные материалы и следуйте чертежам, чтобы избежать ошибок.

4. Сборка лебедки

Сборка лебедки начинается с создания основы. Установите корпус на ровной поверхности и закрепите его с помощью крепежных элементов. Затем установите барабан, убедившись, что он свободно вращается. Далее прикрепите ручку к барабану, чтобы обеспечить удобство в использовании. Если вы используете трос, убедитесь, что он правильно наматывается на барабан, чтобы избежать запутывания.

5. Тестирование и доработка

После завершения сборки необходимо протестировать лебедку. Проверьте, как она справляется с нагрузкой, и убедитесь, что все детали надежно закреплены. Если вы заметили какие-либо недостатки, не стесняйтесь вносить изменения и дорабатывать конструкцию. Возможно, потребуется добавить дополнительные элементы для повышения прочности или удобства в использовании.

6. Завершение проекта

Когда все этапы завершены, и лебедка успешно прошла тестирование, можно считать проект завершенным. Не забудьте сделать фотографии готового изделия и поделиться своим опытом с другими. Возможно, ваш проект вдохновит кого-то еще на создание своей ручной лебедки!

Тестирование и эксплуатация самодельной лебедки

После завершения сборки ручной лебедки, наступает важный этап – тестирование и эксплуатация устройства. Этот процесс требует особого внимания, так как от правильной работы лебедки зависит не только эффективность ее использования, но и безопасность. Рассмотрим основные аспекты, которые необходимо учесть при тестировании и эксплуатации самодельной лебедки.

Подготовка к тестированию

Перед тем как приступить к тестированию, убедитесь, что все компоненты лебедки установлены правильно и надежно закреплены. Проверьте:

• Крепление всех деталей: убедитесь, что болты и гайки затянуты, а сварные швы (если есть) качественные.
• Отсутствие люфтов: проверьте, чтобы в механизме не было лишних движений, которые могут привести к поломке.
• Состояние троса: убедитесь, что трос не имеет повреждений и правильно намотан на барабан.

Первичное тестирование

Первое тестирование лучше проводить без нагрузки. Это позволит вам убедиться в том, что лебедка работает корректно и все механизмы функционируют должным образом. Для этого:

1. Проведите несколько циклов подъема и опускания барабана, следя за тем, как работает механизм.
2. Обратите внимание на звук работы лебедки: посторонние шумы могут указывать на проблемы в механизме.
3. Проверьте, как легко вращается ручка: она должна двигаться плавно, без заеданий.

Тестирование с нагрузкой

После успешного первичного тестирования можно переходить к испытаниям с нагрузкой. Начните с небольшой массы, постепенно увеличивая ее. Важно следить за следующими моментами:

• Стабильность работы: лебедка должна поднимать и опускать груз без рывков и заеданий.
• Нагрев механизма: при длительной работе лебедки проверьте, не перегреваются ли детали, особенно подшипники и редуктор.
• Работа тормоза: убедитесь, что тормозная система надежно фиксирует груз в нужном положении.

Безопасность при эксплуатации

Эксплуатация ручной лебедки требует соблюдения мер безопасности. Вот несколько рекомендаций:

• Не превышайте максимальную грузоподъемность, указанную в технической документации.
• Используйте защитные средства: перчатки и защитные очки помогут избежать травм.
• Не стойте под поднятым грузом и не позволяйте другим находиться в опасной зоне.

Регулярное обслуживание

Для того чтобы ваша самодельная лебедка служила долго, необходимо проводить регулярное обслуживание. Это включает в себя:

• Смазку движущихся частей: используйте подходящие смазочные материалы для уменьшения трения.
• Проверку состояния троса: регулярно осматривайте трос на наличие износа и повреждений.
• Общую проверку конструкции: периодически проверяйте все крепления и механизмы на наличие износа или повреждений.

Следуя этим рекомендациям, вы сможете не только успешно протестировать свою самодельную лебедку, но и обеспечить ее надежную и безопасную эксплуатацию на протяжении долгого времени.
