Теодолит — это высокоточное оптическое устройство, используемое в геодезии и строительстве для измерения углов и расстояний. В данной статье мы подробно рассмотрим устройство теодолита, его разновидности и принцип работы, а также предоставим пошаговую инструкцию по проведению измерений. Знание особенностей работы с теодолитом поможет вам избежать распространенных ошибок и добиться высокой точности в ваших измерениях, что особенно важно в профессиональной деятельности. Кроме того, в статье будет представлено видео, которое наглядно продемонстрирует процесс настройки и использования теодолита, что сделает обучение более доступным и понятным.

Устройство теодолита – составные части и их назначение

Это устройство предназначено для точного измерения углов в пространстве и может работать как в горизонтальной, так и в вертикальной плоскостях. Обычно оно использует относительный метод измерения, при котором в качестве эталона служит определённый объект, а углы отсчитываются относительно него. Этот способ известен с XIX века, а современные теодолиты представляют собой усовершенствованные версии с различными модификациями.

Результаты измерений отображаются на шкале, состоящей из горизонтального и вертикального кругов. Вся конструкция установлена на подставке с регулировочными винтами для настройки основных элементов. Измерение углов осуществляется с помощью зрительной трубы, управляемой винтами. Эти винты позволяют точно навести окуляр на объект и зафиксировать трубу в нужном положении после нахождения контрольной точки.

Лимб и алидада — ключевые элементы горизонтального круга, активно применяемые при измерении горизонтальных углов с помощью теодолита. Лимб представляет собой неподвижное стеклянное кольцо с делениями на 360 градусов, тогда как алидада вращается вместе с частью прибора, обеспечивая отсчет. Чтобы зафиксировать отсчет и продолжить измерения, необходимо зажать специальный винт и отпустить лимб, что позволяет корпусу оставаться статичным, а лимбу и алидаде — двигаться.

Хотя основные компоненты теодолита известны, нельзя забывать о дополнительных устройствах, которые обеспечивают надежность получаемых данных. Например, цилиндрический уровень помогает контролировать горизонтальность установки прибора, а оптический центрир гарантирует точное нахождение над контрольной точкой. Сами отсчеты фиксируются с помощью микроскопа, что является завершающим этапом работы измерителя. Теперь, когда мы разобрались в конструкции теодолита, можно перейти к обсуждению его различных типов.

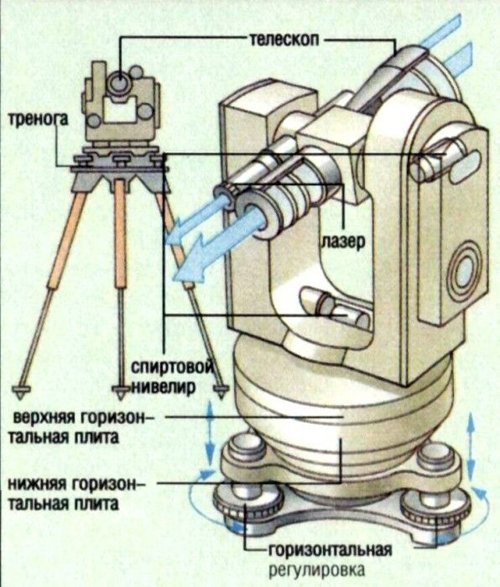

На фото — из чего состоит теодолит, off-road-team.ru На фото — теодолит с экраном, toool.ru На фото — работа теодолитом, На фото — классический теодолит, rusgeocom.ru На фото — измерение теодолитом, toool.ru

Теодолит. Для чего предназначен и как устроен.

Измерение углов теодолитом – изучаем марки приборов

В этом разделе мы обсудим разновидности теодолитов и их маркировку, которая часто вызывает затруднения при выборе прибора и знакомстве с его функционалом. Начнем с типов приборов, предлагаемых промышленностью. Существуют механические, оптические, лазерные и электронные теодолиты. Механические устройства наиболее доступны и просты, но их точность оставляет желать лучшего, поэтому они подходят скорее для учебных целей, чем для серьезных проектов.

Электронные теодолиты удобны благодаря системе считывания и обработки данных. Геодезисту нужно лишь правильно установить прибор, а все остальное выполнит машина. Наиболее популярными являются оптические теодолиты, которые удачно сочетают разумную цену и хорошее качество измерений, хотя не обладают интеллектуальными функциями, как электронные. Лазерные теодолиты, хотя и самые дорогие, являются наиболее совершенными и точными приборами, подходящими для постоянной работы с высокими требованиями к качеству результатов.

Существует два основных типа теодолитов, отличающихся конструкцией корпуса: подвижностью лимба и алидады. В повторительных моделях эти элементы можно фиксировать поочередно и снимать показания методом последовательных измерений. В простых моделях алидада и ось представляют собой одно неподвижное целое, что требует отдельной настройки для каждого измерения. Теперь рассмотрим маркировку инструмента, чтобы избежать путаницы и не ожидать от измерений большего, чем они могут предоставить.

Марка теодолита состоит из комбинации цифр и букв, которые станут понятнее после нашего объяснения. В каждом обозначении присутствует буква «Т» и цифра, указывающая на то, что это теодолит. Цифры обозначают погрешность измерения в секундах: чем выше цифра, тем больше погрешность. Цифра 1 соответствует высокоточным приборам, 2 и 5 – точным, 15 и 30 – техническим. Цифра точности располагается после буквы «Т», а если перед ней стоит номер, он указывает на поколение прибора, то есть его модификацию в рамках заявленной категории.

После обозначения точности следуют еще несколько букв, указывающих на особенности конструкции и исполнения: М – маркшейдерское назначение, Э – электронный, А – автоколлимация, П – прямое изображение, К – наличие компенсаторов.

Измерение горизонтального угла Теодолитом

Интересные факты

Вот несколько интересных фактов о теодолите и его принципе работы:

1. Исторические корни: Теодолиты имеют долгую историю, начиная с античных времён. Первые примитивные версии инструмента использовались еще в Древнем Египте и Греции для астрономических наблюдений и измерений. Современные теодолиты, как мы их знаем, начали развиваться в XVI-XVII веках, когда появились более точные механизмы и оптические системы.

2. Принцип работы: Теодолиты работают на основе оптической системы, которая позволяет измерять углы в горизонтальной и вертикальной плоскостях. Основной элемент — это круглая шкала, на которую проецируется изображение цели через оптическую трубу. Углы измеряются с помощью делений на шкале, а точность измерений достигается благодаря использованию уровней и микрометров.

3. Современные технологии: Современные теодолиты могут быть как механическими, так и электронными. Электронные теодолиты (или тахеометры) оснащены цифровыми дисплеями и могут автоматически вычислять расстояния и углы, что значительно упрощает процесс измерений и повышает точность. Некоторые модели даже могут передавать данные в реальном времени на компьютеры или мобильные устройства для дальнейшей обработки.

Строение теодолита – требования перед началом работы

Измерение вертикальных и горизонтальных углов с помощью теодолита следует проводить только на проверенном оборудовании. Помимо наличия специальной отметки или пломбы, необходимо периодически проверять геометрические параметры прибора. Ошибка в несколько градусов может привести к серьезным последствиям. Поскольку работа геодезистов и других специалистов, занимающихся замерами, критически важна, важно рассмотреть основные требования к инструментам перед началом изысканий.

Ключевым моментом является обеспечение абсолютной вертикальности оси алидады и ее перпендикулярности относительно цилиндрического уровня. Также следует обратить внимание на зрительную трубу: визирная ось должна быть перпендикулярна ей, что является коллимационным условием. Без его соблюдения невозможно установить четкую систему отсчета. Ось трубы должна быть перпендикулярна оси алидады. Необходимо проверить, насколько измерительная сетка расположена в вертикальной коллимационной плоскости. Инструкции по проверке этих условий можно найти в руководстве, однако на крупных предприятиях за это отвечают отдельные специалисты.

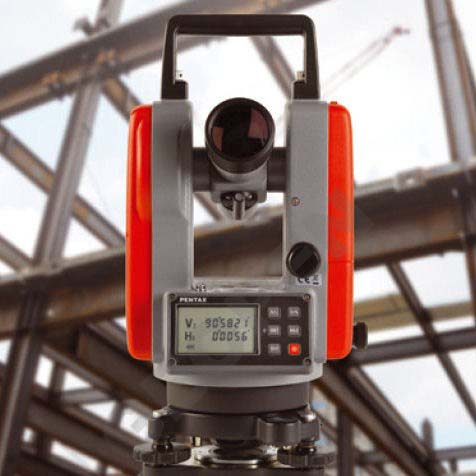

На фото — теодолит с цифровым экраном, tpgroup.com.ua На фото — теодолит в упаковке, soges.ru На фото — набор теодолитов, geobox.ru На фото — виды теодолитов, megamp.ru На фото — упаковка с теодолитом, stroika.biz.ua

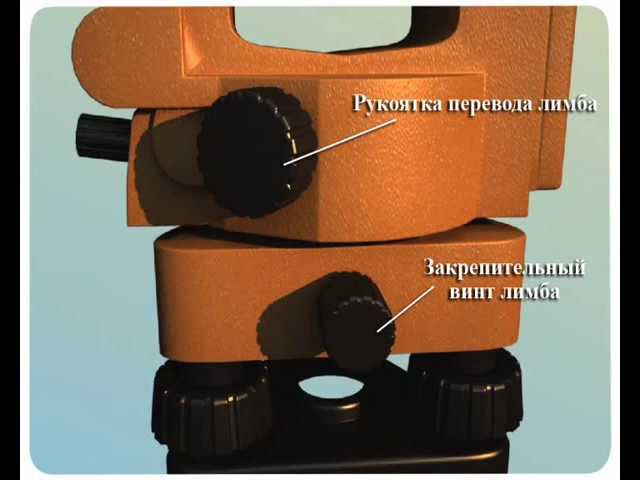

Устройство Теодолита 4Т30П

Как пользоваться теодолитом – осваиваем прибор

Рассмотрим ключевой принцип использования теодолита. Существует множество методов профессиональной разметки местности, и их лучше изучать на специализированных курсах. Новичку будет сложно уловить все тонкости только на основе устных объяснений.

Как пользоваться теодолитом — пошаговая схема

Шаг 1: Шаг 1. Установка теодолита

Нам нужна отправная точка, и это станет задачей первого этапа. Мы ищем ровную поверхность, которую будем считать начальной точкой. Затем с помощью уровней и зажимных винтов на подставке центрируем прибор. В итоге необходимо добиться идеального горизонтального положения устройства.

Шаг 2: Шаг 2. Ловим объект

Сначала мы определяем цель с помощью визира, а затем точно настраиваем измерительную сетку винтами для определения центра объекта. Если освещение недостаточно, можно использовать специальное зеркальце для улучшения видимости — этот прием знаком каждому, кто работал с микроскопом. После установки центра мы фиксируем его значение через окуляр микроскопа.

Шаг 3: Шаг 3. Обработка результатов

Не ограничивайтесь одним измерением. Проведите его несколько раз, каждый раз сдвигая отсчет, например, на 90 градусов. Если новые результаты отличаются от предыдущих ровно на 90 градусов, можно считать результат окончательным. В противном случае выполните еще несколько измерений с разными отсчетами и вычислите среднее значение.

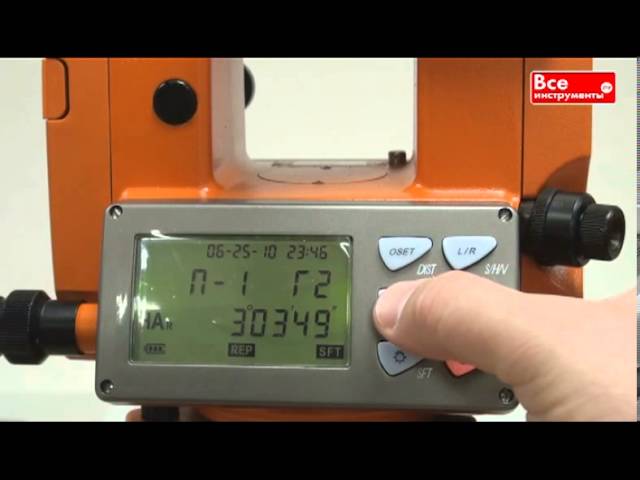

Электронный теодолит BOIF DJD 2

Калибровка теодолита – важность и методы

Калибровка теодолита является неотъемлемой частью его эксплуатации, так как от точности измерений зависит качество выполняемых геодезических работ. Неправильная калибровка может привести к значительным ошибкам в расчетах, что в свою очередь повлияет на итоговые результаты. Поэтому регулярная проверка и настройка прибора необходимы для обеспечения его надежности и точности.

Существует несколько методов калибровки теодолита, каждый из которых имеет свои особенности и применяется в зависимости от типа прибора и условий работы. Основные этапы калибровки включают:

• Проверка уровня: Перед началом калибровки необходимо убедиться, что теодолит установлен на ровной поверхности и правильно отрегулирован по уровню. Для этого используется пузырьковый уровень, который должен находиться в пределах допустимых значений.
• Настройка горизонтального круга: Горизонтальный круг теодолита должен быть настроен так, чтобы нулевая отметка совпадала с направлением на опорный объект. Для этого необходимо провести измерения на известных точках и сравнить их с эталонными значениями.
• Проверка вертикального круга: Аналогично горизонтальному кругу, вертикальный круг также требует настройки. Это делается путем измерения углов на известных высотах и их сопоставления с эталонными данными.
• Калибровка по двум точкам: Один из наиболее распространенных методов калибровки заключается в измерении углов между двумя известными точками. Если разница между измеренными и эталонными значениями превышает допустимые пределы, необходимо произвести коррекцию прибора.
• Использование эталонных приборов: Для более точной калибровки теодолита можно использовать эталонные приборы, которые имеют известные характеристики и могут служить контрольными точками для проверки точности измерений.

Важно отметить, что калибровка теодолита должна проводиться не только перед началом работ, но и в процессе эксплуатации, особенно если прибор подвергался механическим воздействиям или изменениям температуры. Регулярная проверка и корректировка настроек помогут избежать ошибок и обеспечат высокую точность геодезических измерений.

Ошибки при использовании теодолита – как их избежать

Ошибки при использовании теодолита могут существенно повлиять на точность измерений и, как следствие, на качество выполняемых работ. Чтобы избежать таких ошибок, необходимо учитывать несколько ключевых аспектов, связанных с настройкой и эксплуатацией прибора.

Во-первых, перед началом работы с теодолитом важно убедиться в его правильной установке. Прибор должен быть установлен на ровной и стабильной поверхности, чтобы избежать наклона, который может привести к искажению измерений. Для этого следует использовать уровень, встроенный в теодолит, и при необходимости отрегулировать его положение с помощью ножек.

Во-вторых, необходимо правильно настраивать оптическую ось теодолита. Это включает в себя выравнивание вертикального круга и горизонтального круга. Неправильная настройка может привести к систематическим ошибкам в измерениях. Для этого следует использовать специальные методы, такие как метод треугольников или метод параллельных линий, чтобы убедиться, что ось прибора точно совпадает с вертикальной и горизонтальной плоскостями.

Третьим важным аспектом является правильное использование визирной линии. При прицеливании на объект необходимо убедиться, что линия визирования проходит точно через центр объекта. Неправильное прицеливание может привести к значительным погрешностям в измерениях. Рекомендуется использовать вспомогательные метки или реперы для повышения точности.

Четвертым фактором, который может повлиять на точность, является влияние атмосферных условий. Изменения температуры, давления и влажности могут вызвать преломление света, что в свою очередь влияет на точность измерений. Поэтому важно проводить измерения в стабильных погодных условиях и, если это возможно, учитывать атмосферные поправки.

Кроме того, следует помнить о необходимости регулярной калибровки теодолита. Со временем механизмы прибора могут изнашиваться, что может привести к увеличению погрешностей. Регулярная проверка и калибровка помогут поддерживать точность измерений на высоком уровне.

Наконец, важно правильно фиксировать и записывать результаты измерений. Ошибки в записях могут привести к неправильной интерпретации данных и, как следствие, к ошибкам в проектировании и строительстве. Рекомендуется использовать стандартизированные формы для записи данных и проверять их на наличие ошибок перед дальнейшей обработкой.

Следуя этим рекомендациям, можно существенно снизить вероятность ошибок при использовании теодолита и повысить точность геодезических измерений.

Современные технологии в теодолитах – цифровые и электронные приборы

Современные теодолиты представляют собой высокотехнологичные приборы, которые значительно упростили и улучшили процесс измерения углов. В отличие от традиционных механических теодолитов, цифровые и электронные модели предлагают множество преимуществ, включая автоматизацию процессов, повышение точности и удобство использования.

Цифровые теодолиты оснащены электронными дисплеями, которые отображают результаты измерений в реальном времени. Это позволяет пользователю мгновенно видеть углы наклона и горизонтальные углы, что значительно ускоряет процесс работы. Кроме того, многие модели имеют встроенные функции для автоматического вычисления координат и других необходимых параметров, что минимизирует вероятность ошибок при ручных расчетах.

Электронные теодолиты часто используют лазерные технологии для более точного определения углов. Лазерные лучи обеспечивают высокую степень точности и позволяют проводить измерения на больших расстояниях. Такие приборы могут быть оснащены функциями автоматического выравнивания, что упрощает процесс установки и настройки устройства перед началом работы.

Современные теодолиты также могут быть интегрированы с GPS и другими системами навигации, что позволяет использовать их в сложных условиях, где традиционные методы измерения могут быть затруднены. Это делает их незаменимыми в геодезии, строительстве и других областях, где требуется высокая точность и надежность измерений.

Некоторые модели теодолитов имеют возможность подключения к компьютерам и мобильным устройствам, что позволяет передавать данные для дальнейшей обработки и анализа. Это значительно упрощает работу с большими объемами информации и позволяет создавать детализированные отчеты и карты.

В заключение, современные цифровые и электронные теодолиты представляют собой мощные инструменты, которые значительно расширяют возможности геодезистов и строителей. Их высокая точность, удобство использования и интеграция с другими технологиями делают их незаменимыми в современных условиях работы.
