Цековка – это один из ключевых процессов в механической обработке, позволяющий создавать идеально точные отверстия в металлах различного состава. В данной статье мы подробно рассмотрим, что такое цековка, как правильно использовать торцевой зенкер и какие рекомендации помогут вам добиться максимальной точности при калибровке отверстий. Мы также представим видео, в котором наглядно продемонстрируем основные правила работы с этим инструментом. Эта информация будет полезна как профессиональным мастерам, так и любителям, стремящимся повысить качество своих работ.

Цековка в разных вариантах и видах

Согласно стандартам ГОСТ, цековки классифицируются на несколько категорий:

1. С фиксированными цапфами и хвостовиками цилиндрической формы.
2. С изменяемыми цапфами и хвостовиком конической формы.
3. Насадные, с заменяемыми цапфами.
4. С заменяемыми цапфами и хвостовиком, оснащенным штифтовым замком.

В зависимости от материала, из которого они изготовлены, выделяются следующие типы:

• инструменты с рабочей частью из быстрорежущих сталей;
• инструменты с рабочей частью из твердосплавных материалов.

Ключевым элементом цековок с цапфой является рабочая часть с лезвиями и хвостовик.

Количество лезвий может варьироваться, однако наиболее распространено трехлезвийное сверло-цековка.

Закрепление инструмента в кулачке патрона осуществляется через хвостовик. В зависимости от типа инструмента хвостовик может быть цилиндрическим или «конусом Морзе».

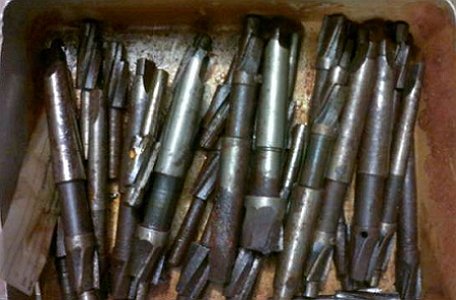

Цековки с цапфой обеспечивают высокую соосность обрабатываемого отверстия и углубления для крепежных элементов. Цапфа в таких инструментах выполняет функцию направляющей. Основное назначение инструментов с цапфой – обработка торцевых поверхностей бобышек под гайки, шайбы и кольца.

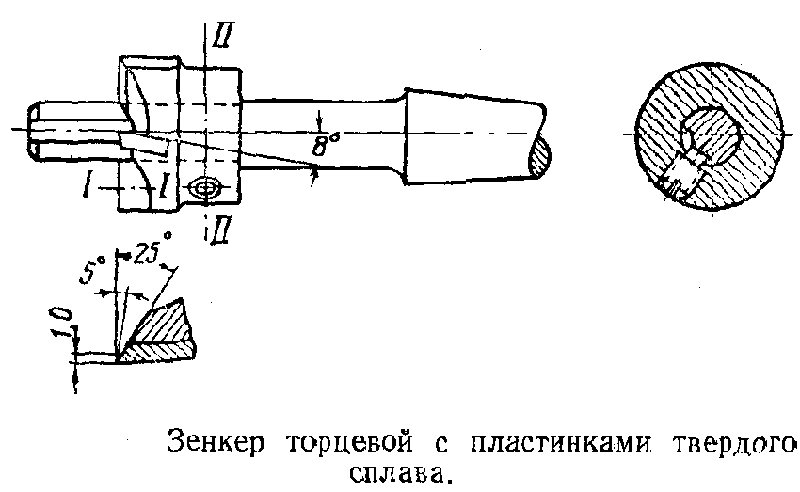

Для снятия значительных припусков металла используются двузубые торцевые зенкеры. Эти инструменты отличаются небольшим смещением (0,3 мм) между хвостовой и рабочей частями. Каждый зуб затачивается под определенным углом с задней стороны, что формирует переднюю режущую часть с осевым смещением и поперечное лезвие с подточкой. Такая конструкция повышает точность обработки.

ГОСТ 26258-87 устанавливает важные технические требования к цековкам:

• Рабочая часть инструмента должна быть изготовлена из быстрорежущей стали, а хвостовик – из стали 45 (по ГОСТ 1050-74) или 40Х (по ГОСТ 4543-71);
• Инструменты диаметром менее 8 мм с цилиндрическим хвостовиком изготавливаются цельными, в то время как модели с коническим хвостовиком или диаметром более 8 мм – сварными;
• Режущая часть не должна иметь сколов, прижогов, заусенцев и других дефектов;
• Обратная конусность должна быть равномерной по всей длине рабочей части. Для цековок из инструментальных сталей этот показатель составляет 0,08-0,16 мм, а для твердосплавных – 0,05–0,10 мм на 100 мм длины.

Запомни эту хитрость! Как вырезать отверстие любого размера?

Зенкер торцовый сделает отверстие точным

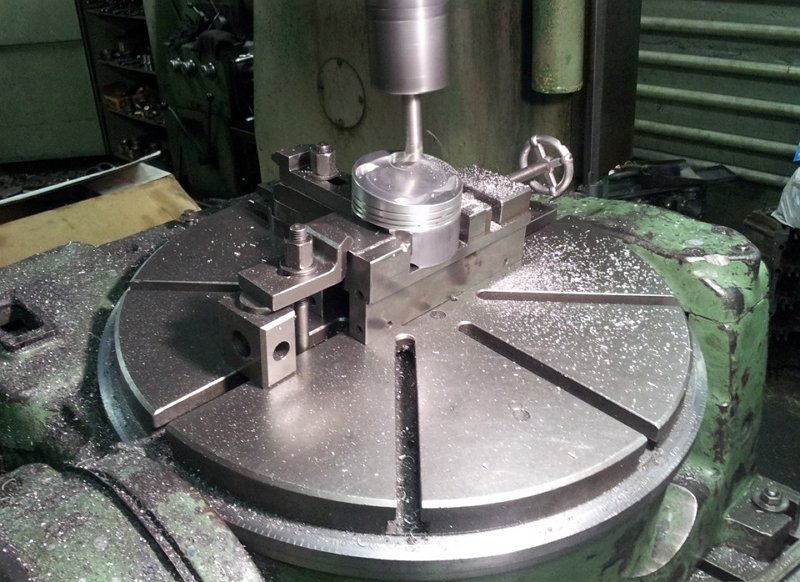

Цекование выполняется на станках с ограниченным рабочим ходом. Этот процесс осуществляется в режимах, схожих с зенкерованием, на различных типах оборудования, таких как сверлильные, токарные и расточные станки. В некоторых случаях возможно использование комбинированных инструментов, которые позволяют выполнять несколько операций одновременно, например, сверление, зенкерование и цекование. Все эти действия являются частью сверлильного процесса на специализированном оборудовании.

Для повышения эффективности используются станки, способные менять типы режущих инструментов.

После сверления в отверстии могут возникать небольшие дефекты, которые устраняются с помощью зенкования, цекования или расточки. Цекование — завершающий этап обработки отверстий, в ходе которого отверстию придается необходимая форма, а также устраняются деформации и шероховатости, оставшиеся после сверления.

Для цекования применяются торцевые зенкеры с зубьями на торце. В процессе цекования формируются углубления под шляпки крепежных элементов, что обеспечивает их надежную фиксацию. В зависимости от типа инструмента могут создаваться как конусные, так и цилиндрические углубления.

Параметры режима резания при цековании:

• Скорость резания. Этот параметр определяется в зависимости от диаметра металлорежущего инструмента и его частоты вращения. При расчете скорости резания учитываются поправочные коэффициенты, на основе которых вычисляется частота вращения шпинделя.
• Подача. Это значение соответствует расстоянию в миллиметрах, на которое за один полный оборот переместится режущая часть инструмента относительно оси заготовки. Оно рассчитывается на основе табличных данных, учитывающих обрабатываемый материал, паспортные данные и технические характеристики станка.
• Глубина резания. Этот параметр вычисляется как половина диаметра режущего инструмента минус диаметр предварительного отверстия. Для сравнения, при сверлении глубина резания определяется как половина диаметра сверла.
• Мощность резания (эффективная и потребная). При расчете потребной и эффективной мощности резания определяется коэффициент рациональности выбранных режимов. Этот коэффициент рассчитывается по формуле: потребная мощность деленная на мощность двигателя станка. Оптимальными значениями являются К = 0,85–0,9. Если расчетные показатели отличаются от рациональных, необходимо повторить определение режимов резания.

Такой расчет параметров применяется для установления режимов работы с цекованием по стандарту ГОСТ 26258-87.

Хотя цековки являются видом режущего инструмента, используемого на промышленном оборудовании (включая сверлильные, токарные и расточные станки), они также могут быть полезны домашним мастерам. При использовании торцевых зенкеров в домашних условиях необходимо соблюдать те же правила и рассчитывать аналогичные параметры, как и в производственных условиях.

Универсальная фреза Pramet с пластинами ADMX 11

Интересные факты

Вот несколько интересных фактов о цековке:

1. Историческое использование: Цековка, как инструмент для создания идеально точных отверстий, имеет долгую историю. Она использовалась еще в древности, когда мастера стремились добиться высокой точности в обработке материалов, таких как дерево и металл. Это позволило создавать сложные механизмы и конструкции, которые требовали высокой степени точности.

2. Разнообразие форм: Цековки бывают различных форм и размеров, что позволяет использовать их в самых разных областях – от ювелирного дела до машиностроения. Например, существуют цековки с различными углами наклона и диаметрами, что делает их универсальными инструментами для работы с различными материалами.

3. Технологические достижения: Современные цековки часто изготавливаются из высококачественных сплавов и покрываются специальными материалами, что увеличивает их прочность и долговечность. Некоторые модели даже имеют специальные насадки для работы с композитными материалами, что делает их незаменимыми в аэрокосмической и автомобильной промышленности.

Соблюдайте правила при работе с цековкой

При проведении цекования важно следовать определённым рекомендациям:

• Для цекования открытых поверхностей целесообразно установить упор на хвостовике инструмента. Наиболее простой вариант — использование упорной гайки с контргайкой.
• При создании углублений для шляпок метизов следует применять инструмент с углом на вершине 90°. Уменьшение угла необходимо, если после цекования на поверхности остаётся огранка.
• Процесс выполнения отверстий под метизы делится на два этапа. Сначала отверстие рассверливается до нужного диаметра, затем с помощью цековки придаётся необходимая форма и размер.
• Направляющая для цековки не должна полностью соприкасаться с втулкой. Допускается контакт только по винтовым ленточкам. Несоблюдение этого условия может привести к заеданию цековки во втулке из-за сильного нагрева заготовки и инструмента при высокой скорости вращения шпинделя станка.
• Соосность отверстия достигается с помощью цековок с направляющими.
• При установке торцевого зенкера в быстросменном патроне рекомендуется размещать режущие зубья с обеих сторон.
• Для обработки заготовок из металлов с высокой твёрдостью следует использовать инструменты с твердосплавными пластинами.
• Для работы с хрупкими сплавами рекомендуется применять винтовые однозубые торцевые зенкеры с радиально расположенной передней поверхностью.

Соблюдение этих рекомендаций обеспечивает получение отверстий с высокой точностью размеров.

Теория ДВС: Цековки под клапана на ВАЗ-Классика

Выбор материала для цековки

Цековка – это процесс, который требует особого внимания к выбору материала, так как от этого зависит не только качество получаемых отверстий, но и долговечность инструмента. Правильный выбор материала для цековки может значительно повысить эффективность работы и снизить вероятность повреждения как самого инструмента, так и обрабатываемой детали.

Существует несколько типов материалов, которые используются для цековки, и каждый из них имеет свои преимущества и недостатки. Рассмотрим наиболее распространенные из них:

• Сталь: Стальные цековки являются наиболее распространенными благодаря своей прочности и доступности. Они могут быть как углеродными, так и легированными. Углеродная сталь подходит для работы с мягкими материалами, тогда как легированная сталь лучше справляется с более твердыми и абразивными материалами.
• Твердосплавные материалы: Цековки из твердосплавных материалов, таких как карбид вольфрама, обладают высокой износостойкостью и долговечностью. Они идеально подходят для работы с твердыми металлами и композитными материалами. Однако, такие инструменты могут быть более хрупкими и требуют осторожного обращения.
• Керамика: Керамические цековки используются в специфических областях, где требуется высокая термостойкость и химическая стойкость. Они подходят для работы с высокотемпературными материалами, но их хрупкость ограничивает область применения.
• Пластик и композиты: Для работы с мягкими материалами, такими как дерево или пластик, могут использоваться цековки из пластиковых или композитных материалов. Они легкие и не повреждают обрабатываемую поверхность, но не подходят для работы с твердыми металлами.

При выборе материала для цековки важно учитывать не только тип обрабатываемого материала, но и условия работы. Например, если цековка будет использоваться в условиях высокой температуры или влажности, стоит обратить внимание на материалы, устойчивые к таким воздействиям.

Также стоит учитывать, что некоторые материалы могут требовать специальной обработки или покрытия для повышения их эксплуатационных характеристик. Например, цековки могут быть покрыты алмазным или титановым слоем, что значительно увеличивает их срок службы и улучшает качество обработки.

В заключение, выбор материала для цековки – это ключевой аспект, который напрямую влияет на качество и точность получаемых отверстий. Правильный подход к этому вопросу поможет избежать множества проблем и обеспечит высокую производительность работы.

Инструменты и оборудование для работы с цековкой

Основные инструменты для цековки

Цековка, или создание цековок, требует использования специализированных инструментов, которые обеспечивают высокую точность и качество выполнения работы. К основным инструментам относятся:

• Цековочные сверла: Эти сверла имеют специальную форму, позволяющую создавать углубления с заданными параметрами. Они могут быть выполнены из различных материалов, таких как быстрорежущая сталь или твердосплавные сплавы, что влияет на их долговечность и эффективность.
• Цековочные насадки: Эти насадки устанавливаются на стандартные сверла и позволяют быстро менять диаметр цековки. Они могут быть как ручными, так и механическими, что делает процесс более удобным.
• Угломеры и линейки: Для точного определения углов и расстояний при выполнении цековки необходимы угломеры и линейки. Эти инструменты помогают избежать ошибок и обеспечивают высокую точность.
• Струбцины: Для надежного закрепления заготовки во время работы используются струбцины. Это предотвращает смещение материала и гарантирует, что отверстия будут выполнены в нужных местах.

Оборудование для цековки

Помимо ручных инструментов, для выполнения цековки также может потребоваться специализированное оборудование:

• Сверлильные станки: Эти машины обеспечивают стабильную и точную работу, позволяя выполнять цековку на больших объемах. Сверлильные станки могут быть как настольными, так и напольными, в зависимости от размеров заготовок и требований к производительности.
• Фрезерные станки: В некоторых случаях для создания цековок используются фрезерные станки, которые позволяют обрабатывать материал с высокой точностью и скоростью. Они особенно полезны при работе с твердыми материалами.
• Лазерные и CNC-станки: Современные технологии позволяют использовать лазерные и компьютерные станки для выполнения цековки. Эти устройства обеспечивают максимальную точность и минимизируют человеческий фактор, что особенно важно при массовом производстве.

Выбор инструментов и оборудования

При выборе инструментов и оборудования для цековки необходимо учитывать несколько факторов:

• Материал заготовки: Разные материалы требуют различных подходов и инструментов. Например, для работы с металлом подойдут твердосплавные сверла, а для дерева – обычные быстрорежущие.
• Объем работ: Если планируется выполнение большого объема работ, целесообразно инвестировать в более дорогостоящее и высокопроизводительное оборудование.
• Точность и качество: Для высококачественных изделий необходимо использовать инструменты, которые обеспечивают максимальную точность и минимальные допуски.

Таким образом, правильный выбор инструментов и оборудования для цековки является ключевым фактором, влияющим на качество и эффективность выполнения работ. Использование современных технологий и высококачественных материалов позволяет достичь идеальных результатов и удовлетворить требования даже самых взыскательных клиентов.

Советы по уходу за цековкой

Цековка, как и любой инструмент, требует правильного ухода для обеспечения долгого срока службы и высокой точности работы. Вот несколько советов, которые помогут сохранить вашу цековку в идеальном состоянии.

1. Регулярная чистка: После каждого использования цековки важно очищать её от стружки, пыли и других загрязнений. Для этого можно использовать мягкую щетку или сжатый воздух. Это предотвратит накопление мусора, который может повлиять на точность отверстий.

2. Проверка остроты: Острота лезвий цековки напрямую влияет на качество работы. Регулярно проверяйте лезвия на наличие повреждений или износа. Если они стали тупыми, их следует заточить или заменить.

3. Хранение: Цековку следует хранить в специальном футляре или на магнитной подставке, чтобы избежать механических повреждений. Избегайте хранения в условиях высокой влажности, так как это может привести к коррозии.

4. Смазка: Для обеспечения плавной работы механизма цековки рекомендуется периодически смазывать её детали. Используйте специальные смазочные материалы, которые не будут оставлять остатки и не повредят инструмент.

5. Правильное использование: Соблюдайте рекомендации производителя по использованию цековки. Избегайте перегрузок и неправильных углов при сверлении, так как это может привести к быстрому износу инструмента.

6. Регулярная проверка: Периодически проверяйте цековку на наличие трещин, деформаций или других повреждений. Если вы заметили какие-либо проблемы, лучше сразу обратиться к специалисту для ремонта или замены инструмента.

Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы вашей цековки и обеспечить её высокую производительность. Правильный уход за инструментом – залог успешной работы и точных результатов.
