Ручной метчик – это незаменимый инструмент для создания резьбы, который открывает перед мастерами и любителями широкий спектр возможностей в обработке металла и других материалов. В этой статье мы подробно рассмотрим, как правильно использовать ручной метчик, чтобы добиться качественной и долговечной резьбы. Мы поделимся полезными советами и рекомендациями, а также представим видеоурок, который поможет вам освоить этот процесс и избежать распространенных ошибок. Узнайте, как с помощью ручного метчика можно значительно улучшить качество ваших работ и сделать их более профессиональными!

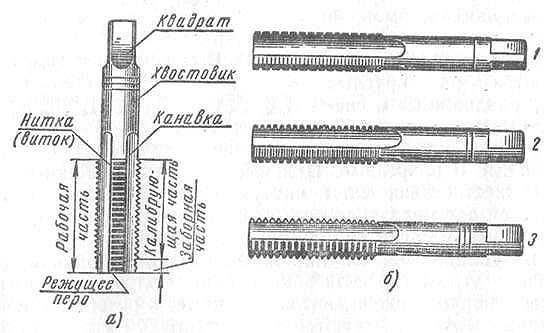

Конструкция ручных метчиков – чем обрабатывается резьба?

Метчики широко применяются не только на токарных станках, но и на обрабатывающих центрах. Ручные модели отличаются от машинных другой формой заходной части. Эти инструменты имеют конструкцию, напоминающую винт, с несколькими продольными прямыми прорезями или винтовыми канавками, образующими режущие кромки. Стандартный метчик состоит из хвостовика и рабочего корпуса, который включает заборную и калибрующую части. Хвостовик предназначен для надежного закрепления метчика в патроне во время нарезания резьбы или в воротке.

Рабочая часть метчика – это зона, где происходит нарезание резьбы. Она выполнена в форме винта и содержит продольные и винтовые канавки. Метчики с прямыми прорезями имеют больше преимуществ по сравнению с винтовыми. Прямые канавки обеспечивают оптимальные условия для удаления стружки. Заборная часть инструмента выполнена в форме конуса. Эта часть первой входит в прорезаемое отверстие и выполняет основную работу по нарезке резьбы. Калибрующая часть поддерживает работу заборной части, защищая и калибруя нарезаемое отверстие.

Режущие зубцы или перья на резьбовой части инструмента имеют форму резцов и равномерно распределены по окружности. Канавки или углубления между режущими перьями формируют режущие кромки и выводят стружку во время нарезания. Метчики диаметром около 20 мм изготавливаются с тремя канавками, в то время как инструменты диаметром от 20 до 40 мм имеют четыре канавки.

Инструмент для нарезания резьбы 1 я часть Метчик

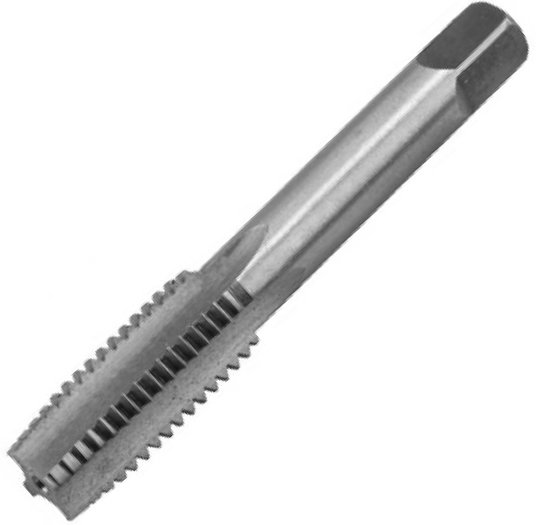

Ручной метчик – особенность приобретения

Как выглядит этот инструмент в руках слесаря? Ручные метчики, относящиеся к слесарным инструментам, предназначены для ручного нарезания резьбы. Обычно их изготавливают в виде наборов, состоящих из двух или трех элементов. В стандартный комплект входят несколько метчиков: черновые, средние и чистовые. Их различают по маркировкам или, чаще, по номерам, которые указывают на последовательность использования в процессе работы — это номера 1, 2 и 3.

Черновой метчик предназначен для начального нарезания резьбы, создавая предварительный набросок. Средний метчик используется для подравнивания резьбы, что делает её более точной. Чистовой метчик необходим для окончательной обработки, обеспечивая точное нарезание и калибровку. Определить, какой метчик используется — черновой, средний или чистовой — достаточно просто. На хвостовой части инструмента имеются специальные отметки в виде круговых рисок или колец, а также цифры.

Для нарезки основной слесарной резьбы с диаметром от 8 до 18 мм можно использовать одиночные ручные метчики. Для резьбы с диаметром от 6 до 24 мм потребуется комплект из двух метчиков, обычно чернового и чистового. А для резьбы диаметром от 2 до 52 мм качественное выполнение работы невозможно без комплекта из трех инструментов. В случае трубной резьбы с диаметром от 1/8 до 4 дюймов также потребуется набор из двух метчиков.

Инструменты для нарезания резьбы. 2-я часть.Метчик

Интересные факты

Вот несколько интересных фактов о ручных метчиках и качестве резьбы:

1. История метчиков: Ручные метчики имеют долгую историю, уходящую корнями в древние времена. Первые метчики использовались в Древнем Египте и Риме для создания резьбы в металле и дереве. С тех пор технологии их производства значительно эволюционировали, но принцип работы остался прежним.

2. Материалы и покрытия: Современные ручные метчики изготавливаются из различных материалов, включая высокоуглеродистую сталь, инструментальную сталь и даже твердосплавные сплавы. Некоторые метчики имеют специальные покрытия, такие как титановое или нитридное, что значительно увеличивает их износостойкость и улучшает качество резьбы.

3. Точность и контроль: Качество резьбы, создаваемой с помощью ручного метчика, во многом зависит от навыков оператора. Правильная техника, включая угол наклона и силу давления, может существенно повлиять на конечный результат. Опытные мастера могут создавать резьбу с высокой точностью и минимальными отклонениями, что особенно важно в таких областях, как машиностроение и авиастроение.

Метчик машинно-ручной и другие виды этого инструмента

Метчики различаются по направлению канавок. Канавки могут быть прямыми или винтовыми, а также с правой или левой резьбой. Эти метчики обычно называют левыми и правыми, но для нарезки левой резьбы следует использовать правый метчик. Если требуется очень точное нарезание резьбы, рекомендуется применять метчики с винтовыми канавками. Работа с ними может быть более сложной, но итоговый результат вас порадует.

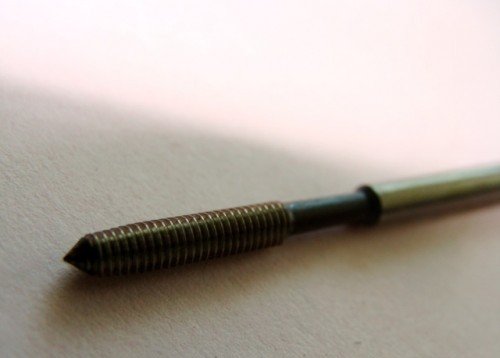

Бесканавочные метчики отличаются от обычных отсутствием продольных канавок на всей длине резьбовой части. У них короче приемный конус, а в конце резьбовой части расположены небольшие симметрично расположенные канавки, оси которых наклонены к оси инструмента. Метчики этого типа повышают производительность и имеют значительно больший срок службы по сравнению с другими видами. Их можно использовать для нарезания резьбы как в глухих, так и в сквозных отверстиях.

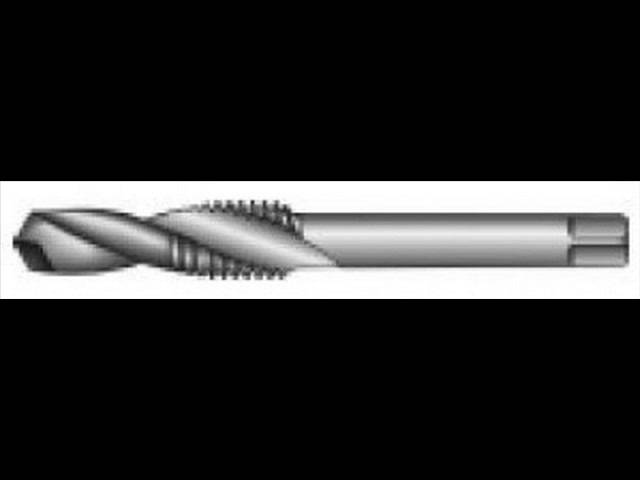

В своей практике профессионалы часто применяют комбинированные метчики. Они могут быть бесканавочными, двухступенчатыми, а также сверло-метчиками, которые больше относятся к машинным метчикам. Иногда специалисты адаптируют рукоятку к концу инструмента для ручной работы. Наличие смешанной функции у таких инструментов распространено, и существует целый класс подобных приспособлений. Метчики машинно-ручные (по ГОСТ 3266-81) отличаются от обычных ручных по материалу. Для них используется более прочный сплав, так как их задача – создавать отверстие за один проход при работе на станке.

Ручные метчики также классифицируются по конструкции режущей части. Они бывают коническими и цилиндрическими. Конические метчики имеют удлиненную заборную часть, их резьба неполная и постепенно переходит в полную калибрующую часть. Эти модели применяются для нарезания резьбы в сквозных отверстиях. Цилиндрические инструменты используются для нарезания резьбы в глухих отверстиях.

Конструкция ручных метчиков может варьироваться в зависимости от их назначения. По этому критерию выделяются гаечные, плашечные, маточные и специальные варианты. Гаечные метчики подходят как для работы на станках, так и для ручной нарезки резьбы, что делает их популярными среди машинно-ручных метчиков. У них удлиненный хвостовик, который позволяет собирать гайки, и все собранные гайки крепятся именно на этом хвостовике. Плашечные метчики отличаются большим заборным конусом и предназначены для предварительного нарезания резьбы в плашках за один проход.

После завершения работы с плашечным метчиком необходимо зачищать резьбу маточным инструментом. Эти инструменты имеют канавки и правую спираль.

Инструменты для нарезания резьбы. 3-я часть. Метчик

Секреты работы ручным метчиком

Перед началом работы с метчиком необходимо определить длину шага, что подразумевает уточнение диаметра резьбы. Это важно для достижения качественного результата. Например, для резьбы М20х1 внутренний диаметр отверстия составит примерно 1,9 см. Сначала выполняется черновая нарезка, которую можно осуществить с помощью кольцевого ободка. Работать следует осторожно, так как, несмотря на прочность материала, инструмент остается довольно хрупким. После завершения подготовки можно переходить к работе с метчиком. Многие предпочитают использовать дрель, однако это не всегда гарантирует, что отверстие будет перпендикулярным и без перекосов.

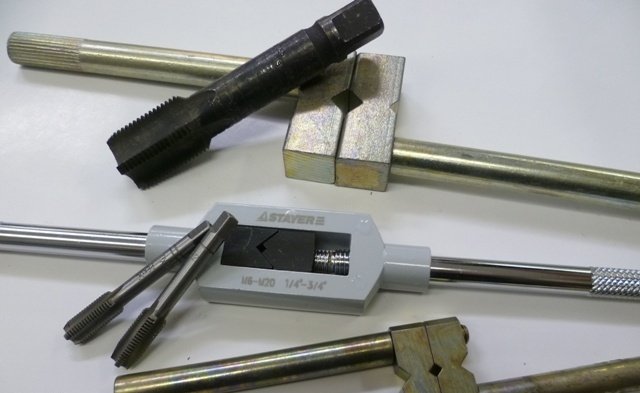

При работе с ручными метчиками рекомендуется использовать вороток, а в некоторых случаях можно заменить его обычным разводным ключом. Для обеспечения плавности процесса полезно смазывать рабочую поверхность машинным маслом. В ходе работы может образовываться стружка, которую следует немедленно убирать круговыми движениями. Если инструмент изготовлен из мягких металлов, важно своевременно удалять стружку, поворачивая инструмент в обратном направлении. Необходимо использовать весь набор инструментов (желательно все три размера) и регулярно проверять положение резьбы с помощью угольника.

https://youtube.com/watch?v=4FOJf16EpjY

Выбор материала для резьбы – как он влияет на качество

При выборе материала для резьбы необходимо учитывать множество факторов, которые напрямую влияют на качество получаемой резьбы. Разные материалы обладают различными механическими свойствами, что определяет их поведение при нарезании резьбы. Основными характеристиками, на которые стоит обратить внимание, являются прочность, твердость, пластичность и коррозионная стойкость.

Прочность материала играет ключевую роль в процессе нарезания резьбы. Чем выше прочность, тем сложнее будет нарезать резьбу, но в то же время, готовая деталь будет более устойчивой к механическим нагрузкам. Например, сталь с высоким содержанием углерода обладает высокой прочностью, но требует более тщательной подготовки и использования качественных ручных метчиков, чтобы избежать поломки инструмента.

Твердость материала также влияет на выбор метчика. Для мягких материалов, таких как алюминий или медь, можно использовать метчики с меньшей твердостью, что облегчит процесс нарезания. В то же время, для твердых сплавов, таких как нержавеющая сталь или титан, необходимы специальные метчики, которые способны справиться с высокой твердостью и не затупятся в процессе работы.

Пластичность материала определяет, насколько легко он будет поддаваться деформации при нарезании резьбы. Материалы с высокой пластичностью, такие как латунь, позволяют создавать резьбы с хорошими характеристиками, так как они не склонны к растрескиванию и образованию заусенцев. В то же время, хрупкие материалы, такие как некоторые виды чугуна, могут привести к образованию дефектов в резьбе, если не использовать соответствующий инструмент.

Коррозионная стойкость материала также важна, особенно если деталь будет эксплуатироваться в агрессивных средах. Для таких случаев рекомендуется использовать нержавеющие стали или специальные сплавы, которые обеспечивают долговечность и надежность резьбы. При этом стоит помнить, что для нарезки резьбы в коррозионно-стойких материалах могут потребоваться специальные метчики, которые выдерживают повышенные нагрузки и температуры.

Таким образом, выбор материала для резьбы – это не просто вопрос предпочтений, а важный этап, который требует тщательного анализа. Учитывая все вышеперечисленные характеристики, можно добиться высокого качества резьбы, что в свою очередь обеспечит надежность и долговечность готовых изделий.

Техника безопасности при работе с ручными метчиками

Работа с ручными метчиками требует особого внимания к технике безопасности, так как неправильное использование инструмента может привести к травмам и повреждению материала. Прежде всего, необходимо обеспечить правильное освещение рабочего места, чтобы избежать ошибок при выполнении резьбы. Также стоит обратить внимание на чистоту и порядок на столе, чтобы не допустить случайных травм.

Перед началом работы с метчиком важно надеть защитные очки, чтобы защитить глаза от возможных осколков или стружки, которые могут возникнуть в процессе резьбы. Рекомендуется также использовать перчатки, но следует выбирать такие, которые не будут мешать точности движений и не будут слишком толстыми.

При работе с ручными метчиками необходимо следить за состоянием инструмента. Перед началом работы проверьте метчик на наличие повреждений или износа. Если на его поверхности есть трещины или сколы, лучше заменить его на новый, чтобы избежать поломки во время работы.

Важно помнить о правильной технике резьбы. Метчик следует вводить в материал под углом 90 градусов, чтобы избежать перекоса и повреждения как метчика, так и детали. Рекомендуется использовать смазку для уменьшения трения и повышения качества резьбы. Это также поможет избежать перегрева метчика и его преждевременного износа.

Не забывайте делать перерывы в работе, чтобы избежать усталости и потери концентрации. Усталость может привести к ошибкам, которые могут быть опасны как для вас, так и для окружающих. Если вы чувствуете, что устали, лучше отложить работу на некоторое время.

Наконец, после завершения работы обязательно очистите рабочее место от стружки и остатков материала. Это не только улучшит безопасность, но и обеспечит порядок на рабочем месте, что в свою очередь повысит эффективность работы в будущем.

Уход за ручными метчиками – продлеваем срок службы инструмента

Ручные метчики – это незаменимые инструменты для нарезания резьбы в различных материалах, таких как металл, пластик и дерево. Однако, чтобы они служили долго и эффективно, необходимо уделять внимание их уходу и обслуживанию. Правильный уход за метчиками не только продлевает их срок службы, но и обеспечивает высокое качество нарезаемой резьбы.

Первым шагом в уходе за ручными метчиками является регулярная чистка после каждого использования. На поверхности метчиков могут скапливаться стружка, масло и другие загрязнения, которые могут негативно сказаться на их работе. Для чистки рекомендуется использовать мягкую щетку или тряпку, чтобы удалить остатки материала. Важно избегать использования абразивных материалов, которые могут повредить режущие кромки.

Кроме того, метчики следует хранить в сухом месте, защищенном от влаги. Влага может привести к коррозии, что значительно сократит срок службы инструмента. Для предотвращения коррозии можно использовать специальные масла или антикоррозийные спреи, которые наносятся на поверхность метчиков перед хранением.

Важно также следить за состоянием режущих кромок. Если метчик начинает затупляться, его необходимо заточить или заменить. Заточка метчиков – это процесс, требующий определенных навыков и знаний, поэтому, если вы не уверены в своих силах, лучше обратиться к специалисту. Заточенные метчики обеспечивают более качественную резьбу и снижают риск повреждения материала.

При работе с метчиками также следует соблюдать правильную технику нарезания резьбы. Использование достаточного количества смазки во время процесса нарезания помогает снизить трение и износ инструмента. Это также способствует получению более гладкой и точной резьбы. Рекомендуется использовать специальные смазочные жидкости, предназначенные для работы с металлом, которые обеспечивают оптимальные условия для нарезания.

Наконец, стоит отметить, что ручные метчики имеют свой срок службы, и даже при самом тщательном уходе они могут изнашиваться. Поэтому важно периодически проверять их состояние и заменять по мере необходимости. Использование качественных метчиков от проверенных производителей также играет важную роль в долговечности инструмента.

Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы ваших ручных метчиков и обеспечить высокое качество резьбы, что, в свою очередь, положительно скажется на итоговом результате вашей работы.
