В условиях дачного строительства или загородного проживания наличие надежного источника воды является одной из ключевых задач. Ручной насос для воды из скважины – это не только экономичное, но и практичное решение, позволяющее обеспечить доступ к воде в любое время. В этой статье мы рассмотрим различные виды выкачивающих устройств для колодца и предложим пошаговую инструкцию по созданию самодельного насоса из подручных средств, что поможет вам сэкономить средства и время. Также в статье будет представлено видео сборки, которое наглядно продемонстрирует процесс изготовления агрегата.

Виды насосов для воды из скважины

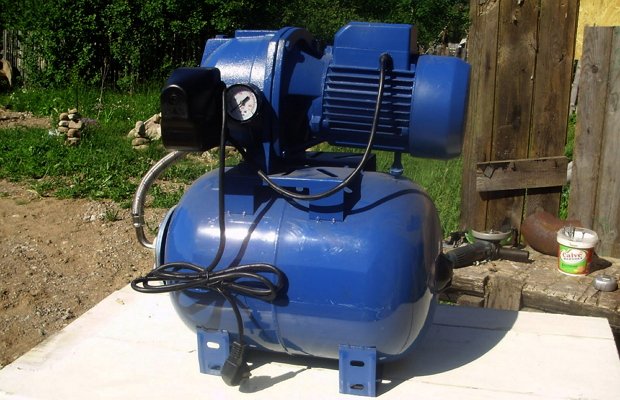

Прогресс движется вперед, и наряду с ручными насосами появились электрические модели, которые пользуются популярностью среди владельцев загородных участков. Тем не менее, традиционные устройства, работающие за счет человеческой силы, по-прежнему сохраняют свои позиции. В чем же секрет их популярности и долговечности? Вероятно, это связано с доступной ценой и экономией электроэнергии. Также стоит отметить независимость от централизованных водопроводных систем и отсутствие затрат на обслуживание трубопроводов.

Насосы для колодцев и скважин классифицируются по принципу работы:

• поршневые;
• штанговые;
• глубинные.

Выбор оборудования для скважины // FORUMHOUSE

Суть поршневого устройства

Ручной насос для скважины знаком многим с детства. Такие устройства часто используются для накачивания велосипедных шин. Однако насосы, создающие высокое давление, не всегда подходят для подачи воды из глубоких скважин. Максимальная глубина, на которой можно использовать ручное поршневое устройство, составляет 8 метров, а высота колонки, устанавливаемой на поверхности, обычно варьируется от 70 до 100 см.

Принцип работы ручного поршневого насоса можно описать так:

1. В состоянии покоя поршень находится в нижней части цилиндра. Дисковый клапан закрыт, а клапан на поршне предотвращает перетекание жидкости из верхней камеры в нижнюю.
2. При нажатии на рычаг шток тянет поршень, создавая вакуумное пространство между ним, стенками и дном цилиндра. В это пространство начинает поступать вода через отверстие, открывшееся после поднятия дискового клапана.
3. Когда поршень движется вверх, клапан на нем закрыт, что позволяет воде из верхней части колонки подниматься до уровня выпускного крана и выливаться наружу.
4. Достигнув верхней точки, поршень начинает опускаться под действием созданного разрежения. В этот момент открывается поршневой клапан, позволяя воде поступать в верхнюю часть цилиндра.
5. Под давлением воды сверху поршень продолжает движение вниз, а дисковый клапан закрывается, предотвращая обратный отток воды в скважину.

Важно отметить, что входной шланг насоса должен быть жестким, а колонка — установлена непосредственно над скважиной. Это создает неудобства для владельцев домов, так как может потребоваться переносить ведро через весь участок, если уровень грунтовых вод находится далеко от дома.

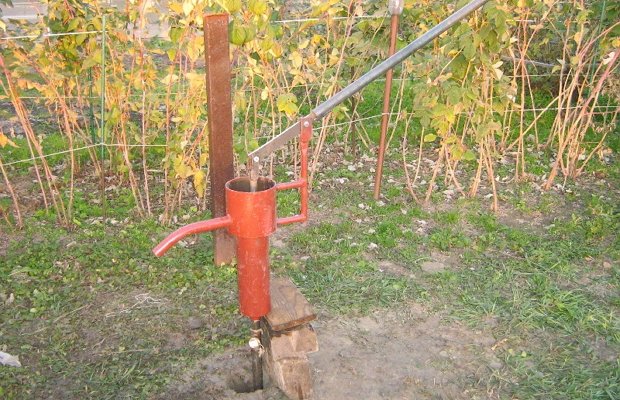

Ручной поршневой насос

Интересные факты

Вот несколько интересных фактов о ручных насосах для воды из скважин и их создании из подручных средств:

1. Принцип работы: Ручные насосы для воды работают по принципу создания разряжения, что позволяет поднимать воду из глубины. Даже простейшие конструкции могут использоваться для создания эффективного насоса, используя такие материалы, как пластиковые трубы, старые автомобильные детали или даже деревянные элементы.

2. Исторические аналоги: Ручные насосы имеют долгую историю, и их конструкции варьировались от простых деревянных механизмов до более сложных металлических агрегатов. В некоторых культурах, например, в древнем Египте, использовались примитивные насосы, которые работали на основе рычажного механизма, что показывает, как человечество всегда искало способы добычи воды.

3. Экологическая устойчивость: Создание ручного насоса из подручных средств не только экономит деньги, но и способствует устойчивому использованию ресурсов. Такие насосы не требуют электричества и могут быть использованы в удаленных или сельских районах, где доступ к электроэнергии ограничен, что делает их идеальным решением для обеспечения водой в условиях, когда традиционные методы не работают.

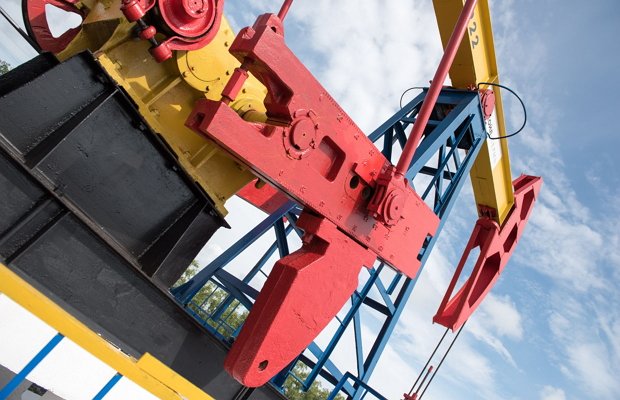

Как работают штанговые агрегаты?

Этот ручной насос для скважин и колодцев, основанный на принципах поршневого механизма, имеет ряд усовершенствований. Он эффективно перекачивает воду с глубины до 30 метров. Уникальность устройства заключается в специальной конструкции поршня с уникальной штангой, что и дало название этому типу насоса.

Как и в случае с любыми сложными механизмами, усложнение конструкции может снизить надежность. Главным недостатком является частая поломка штанг. Однако это во многом зависит от производителя, который отвечает за выбор качественных материалов и аккуратность сборки. Еще одним минусом является громоздкость конструкции, что может затруднить установку.

Принцип работы этого устройства аналогичен поршневым насосам, но с важным отличием: в скважину вводится не трубопровод для подачи воды, а весь корпус насоса до уровня артезианских вод. Это позволяет резервуару удерживать значительно больше жидкости по сравнению с обычным поршневым насосом, а забор воды может осуществляться с большей глубины. Таким образом, риск попадания вредных примесей, находящихся на меньших глубинах, сводится к минимуму.

Как подобрать насос для скважины Водолей

Особенность глубинного насоса

Этот ручной насос для скважин и колодцев по конструкции схож с поршневыми моделями: форма, поршень и принцип работы остаются прежними. Однако его отличает значительно большая длина выпускной трубы и штока, соединяющегося с поршнем. При необходимости длину штока можно увеличить более чем на 30 метров.

Наиболее неудобным аспектом является то, что подъем и опускание поршня осуществляется исключительно за счет физической силы человека. Разрежение, создаваемое для всасывания воды из скважины, достаточно лишь для подъема воды на определенную высоту. Для дальнейшего движения потребуется прикладывать дополнительные усилия. Таким образом, несмотря на теоретическую возможность забирать воду с любой глубины, этот тип насоса не пользуется большой популярностью.

https://youtube.com/watch?v=QQvkob3SebI

Как сделать собственный насос?

Каждый мужчина, который разбирается в инструментах, может сэкономить, не покупая коммерческий насос. В любом доме можно найти детали для создания простого устройства. На первом этапе могут возникнуть трудности с чертежами, но их разработка упростится, если сначала определить последовательность сборки самодельного агрегата.

Как сделать ручной насос для воды из скважины своими руками — пошаговая схема

Шаг 1: Изготовление корпуса

Для создания основы вам понадобится металлическая труба диаметром не менее 8 см и длиной от 60 до 80 см. Толщина стенок может варьироваться, но внутренняя поверхность должна быть гладкой и без коррозии. Лучше всего обрабатывать трубу на станке. Даже небольшие неровности могут негативно сказаться на работе поршня и ускорить его износ.

Шаг 2: Сооружение крышек

Цилиндр должен быть герметично закрыт с обеих сторон. Для этого нужно вырезать два круглых элемента из пластика или металла, которые будут плотно прилегать к диаметру трубы. Поскольку самодельный насос будет использоваться зимой, лучше выбрать металл, чтобы избежать повреждения крышки от обледенения. Оптимально, чтобы одна из крышек была резьбовой (верхней), что упростит использование насоса в случае поломки. В центре крышек следует сделать отверстия: в верхней — для штока, а в нижней — для дискового клапана.

Шаг 3: Дополнительные детали на корпусе

На расстоянии около 20 см от верхнего края цилиндра нужно создать сливной «носик». Обычно его изготавливают из небольшого кусочка трубы, диаметр и длину которой можно выбрать по своему усмотрению. Полезно также добавить к нижней части фланец для надежного крепления конструкции на поверхности.

Шаг 4: Сборка поршня

Материал для создания этой детали может быть разным: дерево, пластик или металл. Выбор зависит от того, как мастер планирует использовать изделие. Важно учитывать зимние условия, а также то, что некоторые материалы могут расширяться и впитывать влагу. Необходимо также предусмотреть отверстие для поршневого клапана. Диаметр поршня должен быть таким, чтобы он плотно прилегал к внутренним стенкам корпуса. Рекомендуется дополнительно оснастить деталь одним или двумя резиновыми кольцами для устранения зазора.

Если конструктор устройства посчитает это целесообразным, можно сделать на поршне канавки для уплотнителей.

Шаг 5: Установка клапанов

Компоненты могут изготавливаться из резины, силикона, металла или пластика, в зависимости от креативности разработчика. Ключевым моментом является соблюдение принципа одностороннего движения. Например, клапан на дне насоса должен пропускать воду, поднимающуюся из скважины или колодца, и одновременно надежно закрывать впускное отверстие, выдерживая давление поршня, движущегося вниз. Поршневой клапан также должен эффективно работать: он позволяет жидкости поступать в верхнюю часть насоса при опускании поршня и надежно закрывает отверстие, когда поршень поднимается. Небольшой совет: с такими задачами отлично справляются устройства, напоминающие клепку.

Шаг 6: Оборудование впускной трубой

Эту деталь насоса нужно приварить к отверстию, просверленному в основании устройства с впускным клапаном. Альтернативный вариант — вырезать в нижней части устройства отверстие, соответствующее диаметру трубы, и оснастить его винтовой резьбой. Затем следует собрать клапан, который будет перекрывать выход из трубопровода, прямо на этом отверстии. В завершение необходимо сделать наружную резьбу на трубе и накрутить на нее корпус насоса. Важно, чтобы эта часть устройства выдерживала значительные температурные колебания и была устойчива к коррозии. Оптимальными материалами для труб являются жесткий пластик или сталь.

Шаг 7: Монтаж ручки, штока и кронштейна

Мы почти завершили сборку насоса для воды своими руками. Для этого потребуется удобная ручка, которая будет крепиться на кронштейне, надежно установленном на внешней стороне корпуса. Длина рычага должна быть такой, чтобы поднимать поршень было легко. Место для хвата можно обмотать резиновой или силиконовой накладкой для лучшего сцепления. Шток должен быть прочно соединен с поршнем внутри, а его внешний конец — с длинной ручкой через шарнир. Теперь использование вашего самодельного насоса станет простым и комфортным.

Выбор материалов для изготовления насоса

При изготовлении ручного насоса для воды из скважины важно правильно выбрать материалы, которые обеспечат долговечность и эффективность работы устройства. Рассмотрим основные компоненты, которые понадобятся для создания насоса, а также их характеристики.

1. Трубки и шланги: Для создания насоса потребуется несколько трубок, которые будут использоваться для подачи и отведения воды. Оптимально подойдут пластиковые или металлические трубки диаметром от 25 до 50 мм. Пластиковые трубки легче и не подвержены коррозии, в то время как металлические более прочные и устойчивые к механическим повреждениям.

2. Клапаны: Важным элементом насоса являются обратные клапаны, которые предотвращают обратный поток воды. Их можно приобрести в магазине или изготовить самостоятельно из резины или силикона. Клапаны должны быть герметичными и легко открываться под давлением воды.

3. Поршень: Поршень является ключевым элементом, который создает давление для подъема воды. Его можно изготовить из дерева, пластика или металла. Важно, чтобы поршень плотно входил в цилиндр, но при этом не заедал. Для улучшения герметичности можно использовать уплотнительные кольца из резины.

4. Цилиндр: Цилиндр, в котором будет двигаться поршень, можно сделать из металлической или пластиковой трубы. Его длина должна соответствовать глубине скважины, а диаметр – размеру поршня. Металлические цилиндры более прочные, но пластиковые легче и проще в обработке.

5. Ручка: Для приведения в действие насоса потребуется ручка. Ее можно сделать из прочного дерева или металла. Ручка должна быть удобной для захвата и обеспечивать достаточное усилие для работы с насосом.

6. Уплотнительные материалы: Для обеспечения герметичности соединений можно использовать различные уплотнительные материалы, такие как резиновая лента, герметик или фум-лента. Они помогут избежать утечек и повысить эффективность работы насоса.

При выборе материалов также стоит учитывать климатические условия и тип почвы в вашем регионе. Например, в местах с высокой влажностью лучше использовать материалы, устойчивые к коррозии. Кроме того, стоит обратить внимание на доступность материалов и их стоимость, чтобы проект оставался экономически целесообразным.

Таким образом, правильный выбор материалов для ручного насоса из скважины является залогом его надежной и эффективной работы. Уделив внимание каждому компоненту, вы сможете создать устройство, которое прослужит вам долго и будет эффективно справляться с задачей подачи воды.

Тестирование и настройка ручного насоса

После того как вы собрали ручной насос для воды из скважины, наступает важный этап — тестирование и настройка устройства. Этот процесс позволит убедиться в том, что насос работает эффективно и безопасно, а также выявить возможные недостатки конструкции.

Первым шагом в тестировании является проверка герметичности всех соединений. Для этого необходимо заполнить насос водой и внимательно осмотреть места соединений на наличие утечек. Если вы заметили, что вода просачивается, необходимо подтянуть соединения или использовать герметик, чтобы устранить проблему.

Следующий этап — проверка работы насоса. Установите насос в вертикальном положении и убедитесь, что он надежно закреплен. Затем начните ручное накачивание. Обратите внимание на то, как легко или сложно идет процесс. Если насос заедает или требует значительных усилий, возможно, потребуется отрегулировать некоторые элементы конструкции, такие как поршень или клапаны.

Важно также проверить, насколько эффективно насос поднимает воду. Для этого подготовьте емкость, в которую будет сбрасываться вода. Запустите насос и отслеживайте скорость, с которой вода поднимается. Если вы заметили, что насос не справляется с задачей, возможно, стоит изменить диаметр труб или улучшить конструкцию клапанов, чтобы обеспечить более свободный поток воды.

Не забудьте протестировать насос на разных глубинах. Если ваша скважина имеет значительную глубину, убедитесь, что насос способен поднимать воду с нужного уровня. Это поможет вам понять, насколько эффективно устройство будет работать в реальных условиях.

После завершения тестирования, если вы удовлетворены результатами, можно переходить к настройке. Настройка может включать в себя изменение длины рычага, если он слишком длинный или короткий, а также регулировку положения поршня для достижения оптимального давления. Важно помнить, что каждая деталь насоса должна быть настроена так, чтобы обеспечить максимальную эффективность и минимальные усилия при эксплуатации.

Наконец, не забудьте провести финальную проверку после всех настроек. Убедитесь, что насос работает без сбоев и что все изменения положительно сказались на его производительности. Если вы заметили какие-либо проблемы, не стесняйтесь возвращаться к предыдущим шагам и вносить дополнительные коррективы.

Тестирование и настройка ручного насоса — это ключевые этапы, которые помогут вам создать надежное и эффективное устройство для подачи воды из скважины. Уделите этому процессу достаточно времени и внимания, и ваш насос будет служить вам долго и верно.

Устранение возможных неисправностей

При использовании ручного насоса для воды из скважины могут возникать различные неисправности, которые могут существенно затруднить процесс водозабора. Важно знать, как их диагностировать и устранять, чтобы обеспечить бесперебойную работу устройства.

1. Неправильная работа насоса

Если насос не подает воду, первое, что следует проверить, это уровень воды в скважине. Если уровень воды слишком низкий, насос не сможет захватить воду. В этом случае необходимо подождать, пока уровень не поднимется, или рассмотреть возможность бурения новой скважины.

2. Засорение фильтра

Фильтр насоса может забиваться песком, илом или другими частицами. Это приводит к снижению производительности насоса. Для устранения этой проблемы необходимо извлечь фильтр и очистить его от загрязнений. Если фильтр сильно изношен, его следует заменить на новый.

3. Воздушные пробки

Воздушные пробки могут образовываться в системе, что приводит к снижению давления и невозможности подачи воды. Чтобы устранить эту проблему, нужно прокачать насос, открыв кран на выходе, чтобы выпустить воздух. Если проблема сохраняется, проверьте соединения на наличие утечек, которые могут способствовать образованию воздуха в системе.

4. Износ уплотнительных колец

Уплотнительные кольца, которые обеспечивают герметичность соединений, могут со временем изнашиваться, что приводит к утечкам. Если вы заметили, что насос теряет воду, проверьте уплотнения и замените их при необходимости. Это поможет избежать потерь и повысит эффективность работы насоса.

5. Неправильная установка насоса

Если насос установлен неправильно, это может привести к его неэффективной работе. Убедитесь, что насос установлен вертикально и на ровной поверхности. Проверьте, правильно ли подключены все шланги и трубы, чтобы избежать перегибов и зажимов, которые могут препятствовать нормальному потоку воды.

6. Поломка механических частей

Механические части насоса, такие как поршни и клапаны, могут выйти из строя из-за износа или коррозии. Если вы заметили, что насос работает с перебоями или издает необычные звуки, это может быть признаком механической неисправности. В таком случае необходимо разобрать насос и проверить состояние всех компонентов. При необходимости замените поврежденные детали.

Регулярное обслуживание и диагностика ручного насоса помогут избежать многих из вышеперечисленных проблем. Следует также помнить, что правильная эксплуатация устройства и соблюдение рекомендаций производителя значительно увеличивают срок службы насоса и его эффективность.
