Узлы стропильной системы играют ключевую роль в создании надежной и долговечной крыши, обеспечивая устойчивость и прочность всей конструкции. В этой статье мы подробно рассмотрим функции узлов, их особенности и тонкости крепления, что поможет вам избежать распространенных ошибок при монтаже. Правильное понимание и применение технологий фиксации узлов стропил не только повысит качество вашей крыши, но и продлит срок ее службы. Также в статье представлено видео, демонстрирующее процесс фиксации узлов, что станет полезным дополнением к теоретическим знаниям.

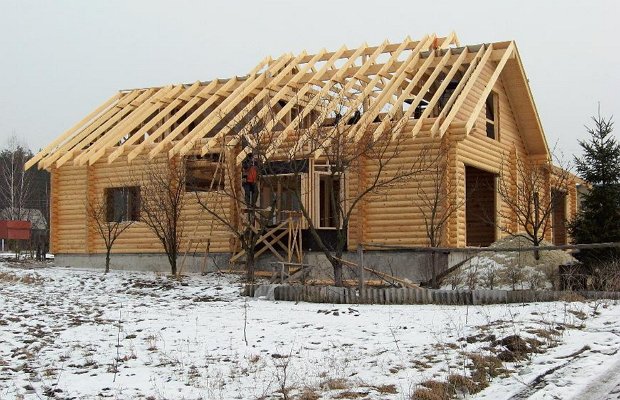

Какие узлы мы найдем в стропильной системе?

Стропила — это каркас крыши, на котором держатся внутренняя и внешняя отделка, утеплитель, гидроизоляция и другие компоненты. Часто стропила служат основой для различных коммуникаций. На крышу, а следовательно, и на стропила, действуют значительные нагрузки, достигающие 200 кг/м². Это вес строительных материалов, снега, листвы и другого мусора, а также порывы ветра.

Во время ремонтных работ данная система должна выдерживать не только вес человека, но и необходимого инструмента. Эти параметры индивидуальны и зависят от множества факторов, начиная от формы крыши и заканчивая климатическими условиями. Тем не менее, кровля и все её составляющие должны быть достаточно прочными, чтобы обеспечить надежность и безопасность.

Сначала разберёмся в терминологии. Основой всей системы является мауэрлат — балка, на которую крепится конструкция. Его основная задача — равномерно распределять нагрузки на стены. Балка, на которой устанавливается обрешетка, называется стропильной ногой. Этот элемент играет ключевую роль, определяя угол наклона ската и общий вид крыши. Стропильные ноги соединяются между собой прогоном, который может располагаться сверху или сбоку. В зависимости от этого различают коньковые и боковые прогоны. В нижней части ноги фиксируются с помощью затяжки.

Подкосы и стойки обеспечивают максимальную устойчивость стропильным балкам. Перпендикулярно ногам устанавливаются обрезные доски — обрешетка, которая служит основой для кровельного материала. Место соединения скатов крыши называется коньком. На этом участке укладывается сплошная обрешетка для повышения надежности. Продолжением стропильных ног являются кобылки, которые располагаются под свесом и защищают стены от осадков. Эти элементы конструкции часто первыми начинают гнить, так как подвержены неблагоприятным погодным условиям, в то время как сами стропильные ноги могут служить значительно дольше. Надежность всей конструкции зависит от качества каждого узла крепления стропильной системы крыши, и именно о них мы поговорим более подробно.

Загород #22: ПОЛЕЗНО о стропильной кровле (ошибки, хитрости, узлы)

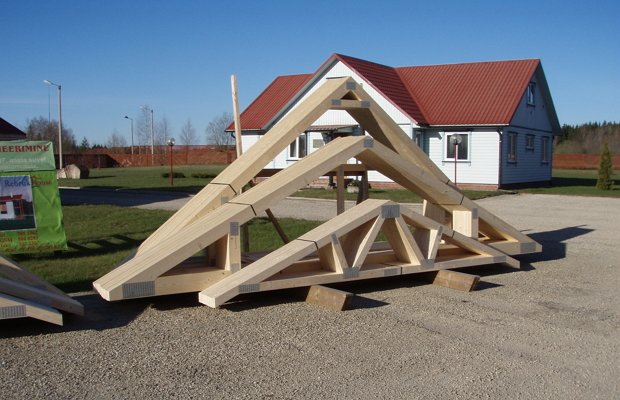

Стропильные фермы – основа основ

Это понятие включает несколько конструктивных элементов: обрешетку, стойки и раскосы. По сути, жесткая структура представляет собой каркас крыши. В зависимости от размеров и предпочтений выделяют четыре типа ферм. Если ширина здания составляет от 12 до 24 метров, оптимальными будут сегментные или трапециевидные формы. Для более крупных конструкций шириной до 36 метров лучше подходят многоугольные фермы. Классическая треугольная форма станет отличным выбором для домов шириной от 9 до 18 метров.

Материал также играет важную роль. Наиболее распространенным является дерево. В этом случае монтаж балок осуществляется с помощью врубки и фиксации гвоздями, саморезами и другими крепежными элементами. Однако использование древесины не всегда оправдано. Например, если длина пролета превышает 16 метров, более целесообразными будут фермы с растянутыми металлическими стойками, так как надежное крепление деревянных элементов в таких условиях будет затруднительным. Популярен также комбинированный тип, в котором используются как деревянные, так и металлические компоненты.

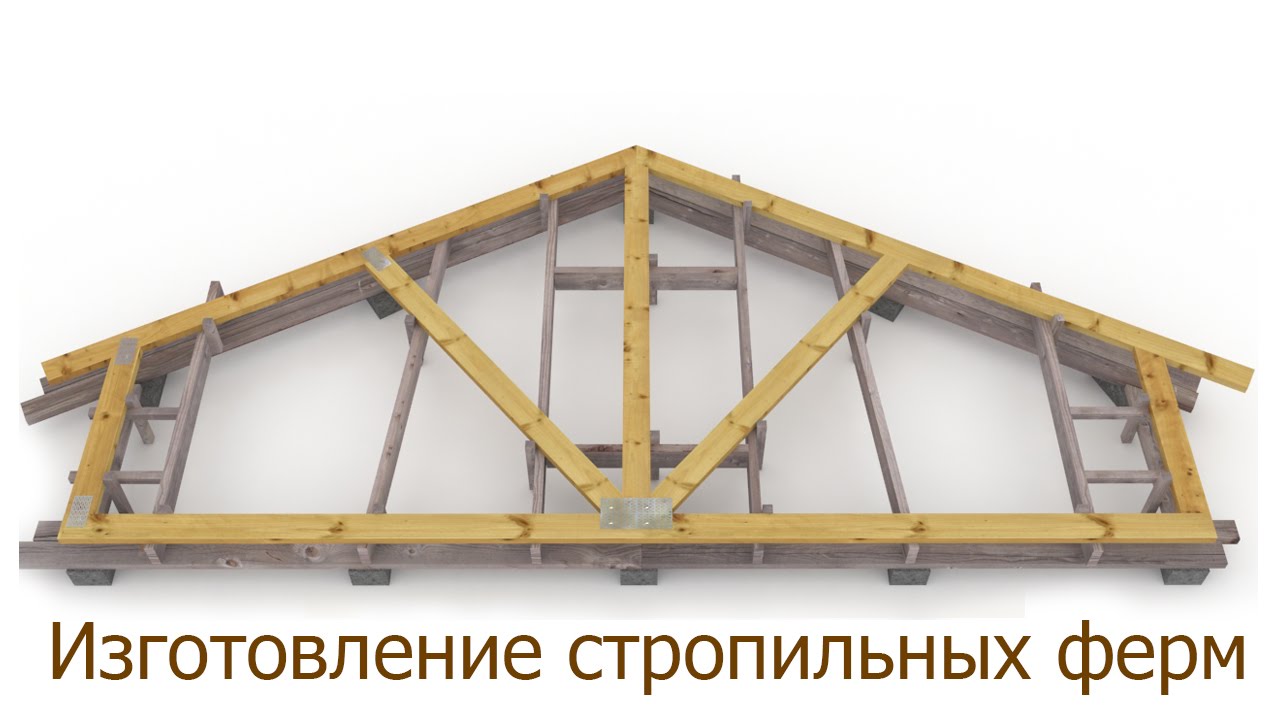

Изготовление стропильных ферм

Интересные факты

Вот несколько интересных фактов о узлах стропильной системы и их роли в создании надежной крыши:

1. Типы узлов: Узлы стропильной системы могут быть как жесткими, так и подвижными. Жесткие узлы обеспечивают максимальную устойчивость и распределение нагрузки, что особенно важно в условиях сильных ветров или снеговых нагрузок. Подвижные узлы, в свою очередь, позволяют стропилам адаптироваться к изменениям температуры и влажности, что предотвращает трещины и деформации.

2. Использование современных материалов: В последние годы в строительстве все чаще применяются клееные деревянные балки и стальные соединения. Эти материалы позволяют создавать более легкие и прочные узлы, что значительно увеличивает срок службы крыши и снижает риск ее обрушения.

3. Инженерные расчеты: Правильный расчет узлов стропильной системы является ключевым этапом проектирования крыши. Инженеры используют специальные программы для моделирования нагрузок и анализа устойчивости конструкции. Это позволяет заранее выявить слабые места и оптимизировать конструкцию для обеспечения максимальной надежности и долговечности.

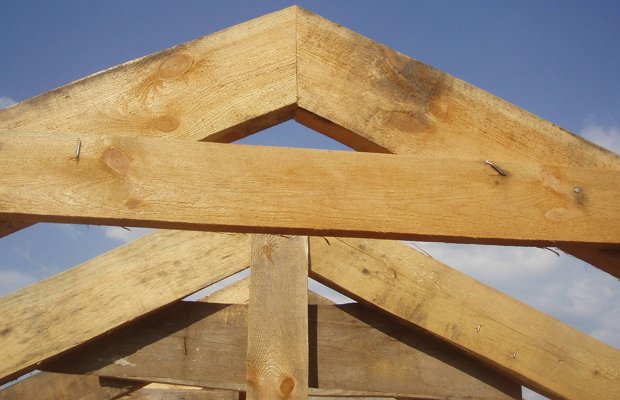

Коньковое соединение – обеспечим крепкую вершину крыше

Конек — это горизонтальное ребро, образующееся на стыке двух скатов крыши. Существует два основных типа стропильных систем: наслонная и висячая. В наслонной системе конек устанавливается на стойки, расположенные параллельно длинным стенам. Важно обеспечить плотное примыкание стропил к коньку, для чего выполняются специальные запилы. Фиксация осуществляется с помощью гвоздей.

В висячей конструкции концы стропильных ног соединяются попарно. Для этого торцы каждой балки подрезаются под углом, соответствующим наклону крыши. Затем стропила соединяются по плоскостям срезов и фиксируются гвоздями, которые вбиваются под углом. Место стыка обязательно следует закрыть металлической пластиной или деревянной накладкой.

При использовании врубки в полдерева можно добиться максимальной прочности соединения. Стропильные ноги соединяются с уступом в месте сопряжения. Затем сверлится отверстие под болт диаметром 14 мм, и фиксация осуществляется с помощью болтового соединения. В скользящей системе концы стропильных ног соединяются с помощью металлических пластинчатых шарниров.

Выставляем коньковую доску

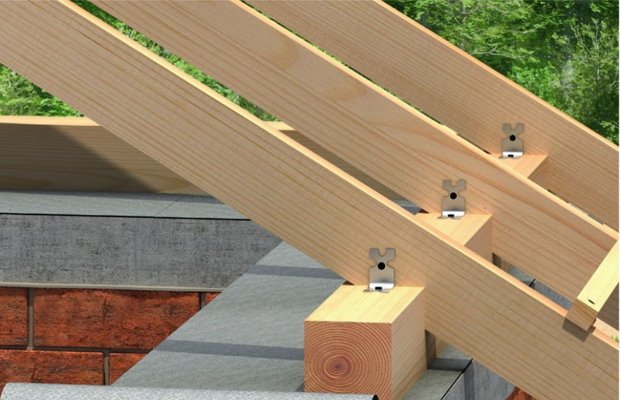

Особенности крепления стропильных ног

Это важный элемент крепления стропильных конструкций, который требует более детального рассмотрения. Существует два метода фиксации балок к мауэрлату. Жесткие крепления полностью исключают смещения, колебания, повороты и кручения. Для этого на ноге выполняется запил, после чего соединение дополнительно фиксируется гвоздями, проволокой, саморезами и другими вспомогательными элементами. Обычно несколько гвоздей вбивают под углом, чтобы они пересекались внутри мауэрлата, а затем устанавливается еще один гвоздь вертикально.

Скользящие крепления достигаются с помощью специального крепежа и могут иметь одну, две или три степени свободы. Этот тип соединения идеально подходит для деревянных домов, так как жесткая фиксация может повредиться во время усадки. Обеспечить подвижное соединение можно несколькими способами. Нога упирается в мауэрлат с помощью подшитого бруска или выпиленного зуба и надежно фиксируется металлическим уголком, что обеспечивает жесткость крепления в горизонтальной плоскости. В верхней части ноги соединяются врубками, а на горизонтальной поверхности выполняется скос для обеспечения скользящего соединения.

Если в месте крепления к мауэрлату вбить только один гвоздь или использовать специальные гибкие пластины, соединение станет скользящим в этой части стропильной системы.

Простой совет КАК установить стропильные ноги РОВНО и в ОДНОЙ плоскости.

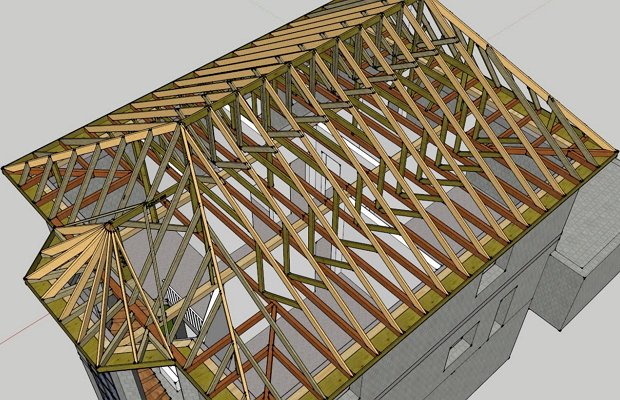

В чем сложность каркаса вальмовой кровли?

Теперь рассмотрим стандартные узлы деревянной стропильной системы вальмовой крыши. Основная характеристика этого типа кровли — наличие вальм. Этот вариант имеет множество преимуществ: он отличается высокой долговечностью, так как нагрузка равномерно распределяется, устойчив к сильным ветрам и осадкам, а также экономичен. Однако его конструкция требует более сложного подхода.

Вальмовая крыша состоит из двух длинных трапециевидных скатов, которые не закрывают всю площадь, а по краям здания под углом устанавливаются треугольные вальмы. В результате образуются стандартные элементы — дополнительные накосные стропильные ноги, формирующие торцевые скаты. Соединение диагональных балок может выполняться различными способами. Наиболее распространены висячие фермы и наслонные конструкции, которые крепятся к мауэрлату.

Если стропила скатов опираются на конек, накосные ноги должны прилегать к консоли конькового прогона. Важно, чтобы длина выпуска консоли была не менее 100 мм и не превышала 150 мм. Нижняя часть диагональных стропил крепится к мауэрлату или специальной балке на стене здания. Иногда для изготовления стропильных ног используется деревянный брус; в этом случае накосные элементы крепятся к специальной доске (прибоине), установленной на ферме. Монтаж к крайней висячей ферме осуществляется с помощью шпренгеля. На балках ног обязательно выполняются запилы под углом, соответствующим наклону вальмового ската.

Стропильная система вальмовой крыши и эркера

Выбор материалов для стропильной системы

это один из ключевых этапов в строительстве крыши, который напрямую влияет на ее надежность и долговечность. Правильный выбор материалов обеспечивает не только прочность конструкции, но и ее устойчивость к внешним воздействиям, таким как ветер, снег, дождь и температурные колебания.

Первым шагом в выборе материалов является определение типа крыши и ее конструкции. Наиболее распространенными материалами для стропильной системы являются дерево, металл и бетон. Каждый из этих материалов имеет свои преимущества и недостатки.

Дерево – традиционный и наиболее популярный материал для стропил. Оно обладает хорошими теплоизоляционными свойствами, легкостью и доступностью. Однако, при использовании древесины необходимо учитывать ее влажность, поскольку сырой материал может привести к гниению и потере прочности. Для повышения долговечности древесины рекомендуется использовать антисептики и огнезащитные составы.

Металл – это современный и прочный материал, который часто используется в промышленных и коммерческих зданиях. Металлические стропила могут быть выполнены из стали или алюминия. Они обладают высокой прочностью и устойчивостью к внешним воздействиям, но требуют дополнительной теплоизоляции, так как металл хорошо проводит тепло и холод. Также стоит учитывать, что металлические конструкции могут подвергаться коррозии, поэтому необходимо использовать антикоррозийные покрытия.

Бетон – это материал, который используется в основном для плоских крыш или крыш с небольшим уклоном. Бетонные стропила обеспечивают отличную прочность и устойчивость к нагрузкам, однако они значительно тяжелее деревянных и металлических конструкций. Это требует более мощного фундамента и может увеличить общую стоимость строительства.

При выборе материалов также необходимо учитывать климатические условия региона. В районах с высокой влажностью лучше использовать материалы, устойчивые к гниению и коррозии. В регионах с сильными ветрами стоит обратить внимание на прочные и устойчивые к деформациям конструкции.

Кроме того, важно учитывать вес материалов. Стропильная система должна быть спроектирована таким образом, чтобы выдерживать не только собственный вес, но и нагрузки от кровельного покрытия, снега и ветра. Поэтому перед выбором материалов рекомендуется провести расчеты и консультации с профессиональными строителями или инженерами.

Наконец, не стоит забывать о эстетических аспектах. Выбор материалов также влияет на внешний вид крыши, поэтому стоит учитывать, как выбранные вами материалы будут сочетаться с общим стилем здания.

В заключение, выбор материалов для стропильной системы – это комплексный процесс, который требует внимательного подхода и учета множества факторов. Правильный выбор обеспечит надежность и долговечность вашей крыши, а также защитит ваше жилье от неблагоприятных погодных условий.

Учет климатических условий при проектировании крыши

При проектировании крыши необходимо учитывать климатические условия, так как они напрямую влияют на выбор материалов, конструктивные решения и долговечность стропильной системы. Разные регионы имеют свои особенности, которые следует учитывать для обеспечения надежности и безопасности крыши.

Во-первых, важно оценить уровень осадков в вашем регионе. В местах с высокой влажностью и частыми дождями необходимо использовать водоотводящие системы, такие как желоба и водостоки, чтобы предотвратить накопление воды на крыше. Также стоит обратить внимание на уклон крыши: чем больше уклон, тем быстрее вода будет стекать, что снижает риск протечек и повреждений.

Во-вторых, в регионах с частыми снегопадами необходимо учитывать нагрузку от снега на стропильную систему. Для этого следует заранее рассчитать максимальную снеговую нагрузку и выбрать соответствующие материалы и размеры стропил. Например, в таких условиях могут потребоваться более прочные и толстые балки, а также дополнительные элементы для усиления конструкции.

Третьим важным аспектом является ветер. Ветер может создавать значительные нагрузки на крышу, особенно в открытых и высоких местах. При проектировании крыши необходимо учитывать среднюю скорость ветра и его порывы. Для защиты от ветровых нагрузок рекомендуется использовать дополнительные крепежные элементы и усиленные соединения, которые обеспечат надежную фиксацию стропильной системы.

Также стоит учитывать температурные колебания. В регионах с резкими перепадами температур необходимо выбирать материалы, которые могут выдерживать такие условия без деформации. Например, древесина должна быть обработана специальными составами для защиты от гниения и усадки, а металл – покрыт антикоррозийными средствами.

Наконец, не забывайте о местных строительных нормах и правилах. В некоторых регионах могут быть установлены специальные требования к проектированию крыш в зависимости от климатических условий. Соблюдение этих норм не только обеспечит безопасность, но и поможет избежать проблем с инспекциями и разрешениями.

Таким образом, учет климатических условий при проектировании крыши является ключевым фактором, который влияет на долговечность и надежность стропильной системы. Правильный выбор материалов и конструктивных решений позволит создать крышу, способную выдержать любые природные испытания.

Технология монтажа стропильной системы

Монтаж стропильной системы – это ключевой этап в строительстве крыши, который требует тщательной подготовки и соблюдения технологий. Правильная установка стропил обеспечивает не только долговечность конструкции, но и защиту от неблагоприятных погодных условий. Рассмотрим основные этапы и технологии монтажа стропильной системы.

1. Подготовка к монтажу

Перед началом работ необходимо провести детальные расчеты и подготовить проект стропильной системы. Это включает в себя выбор типа стропил (двухскатные, односкатные, мансардные и т.д.), определение их размеров и углов наклона, а также выбор материалов. Наиболее распространенными материалами для стропил являются дерево и металл. Деревянные стропила должны быть обработаны антисептиками для защиты от гниения и насекомых.

2. Установка опорных элементов

Монтаж стропильной системы начинается с установки опорных элементов, таких как мауэрлат. Мауэрлат – это брус, который укладывается на стены и служит основой для крепления стропил. Он должен быть надежно закреплен, чтобы выдерживать нагрузки от стропил и крыши. Для этого используются анкеры или специальные крепежные элементы.

3. Монтаж стропил

Стропила устанавливаются на мауэрлат с соблюдением заданного угла наклона. Важно, чтобы стропила были одинаковой длины и правильно выровнены. Для этого рекомендуется использовать уровень и рулетку. Стропила могут быть соединены между собой с помощью специальных соединительных элементов, таких как металлические уголки или стяжки, что увеличивает прочность конструкции.

4. Установка конька и обрешетки

После установки стропил необходимо установить коньковую балку, которая соединяет верхние концы стропил. Конек обеспечивает дополнительную жесткость и устойчивость всей конструкции. Далее устанавливается обрешетка, которая служит основой для кровельного материала. Обрешетка может быть выполнена из деревянных досок или металлических профилей, в зависимости от типа крыши и кровли.

5. Проверка и укрепление конструкции

После завершения монтажа стропильной системы необходимо провести проверку на прочность и устойчивость. Для этого можно использовать специальные инструменты, такие как динамометры, для измерения нагрузки на стропила. Важно убедиться, что вся система правильно выровнена и не имеет перекосов. При необходимости можно добавить дополнительные элементы жесткости, такие как раскосы или подпорки.

6. Завершение работ

После проверки и укрепления стропильной системы можно переходить к монтажу кровельного материала. Важно следовать рекомендациям производителя по установке кровли, чтобы обеспечить надежную защиту от дождя, снега и ветра. Также стоит обратить внимание на устройство вентиляции крыши, что поможет избежать накопления влаги и образования конденсата.

Следуя этим этапам и рекомендациям, можно создать надежную и долговечную стропильную систему, которая станет основой для качественной крыши вашего дома.
