Рычажные ножницы – это уникальный инструмент, который позволяет с легкостью справляться с резкой различных материалов, включая металл, благодаря своей конструкции и механизму действия. В этой статье мы подробно рассмотрим, как именно работает этот инструмент, какую силу он развивает и почему он становится незаменимым помощником в руках как профессионалов, так и любителей. Мы также представим видео, в котором наглядно продемонстрируем возможности рычажных ножниц, чтобы вы могли оценить их эффективность и мощь.

Назначение и устройство ножниц на рычажном механизме

В процессе производства часто возникает необходимость делить крупные материалы на более мелкие элементы. Для этой задачи разработано множество инструментов и приспособлений. Многие из них, изначально созданные для промышленных нужд, успешно применяются в повседневной жизни: например, электрический фен (уменьшенная версия сушилки для форм), ножницы и микроволновая печь.

Тем не менее, большинство промышленных инструментов остаются в сфере производства и не попадают в домашние условия. К профессиональным инструментам относятся настольные рычажные ножницы по металлу. Это механическое устройство предназначено для резки металлических листов, жести, стальных прутков и проволоки из различных металлов. Существуют также ручные ножницы по металлу и электрические модели. Рассмотрим подробнее один из типов – ножницы с рычажным механизмом.

Конструкция рычажных ножниц довольно сложная. Этот инструмент функционирует по принципу рычага. Разрезание осуществляется с помощью двух ножей длиной примерно сто миллиметров. Один нож фиксирован и прикреплен к опоре, называемой станиной, которая принимает на себя нагрузки во время работы. В большинстве инструментов подвижные части перемещаются по станине, и в данном случае принцип аналогичен. В неподвижной части имеется паз, по которому движется крейцкопф (или ползун). Эта деталь выполняет возвратно-движущиеся движения, подобно шарниру.

Второе полотнище свободно перемещается на кулисе, которая приводится в движение крейцкопфом. Эксцентриситет ползуна варьируется от 16 до 32 миллиметров, причем 32 миллиметра – это максимальный рабочий ход крейцкопфа. На конце подвижного полотнища расположена ручка длиной 500 миллиметров. Использование этой ручки позволяет значительно увеличить прикладываемое усилие (более чем в 20 раз), что облегчает резку металлического листа. Это связано с тем, что передаточное усилие увеличивает давление на ножи, благодаря чему резка такими ножницами становится гораздо проще.

ножницы рычажные подрезные

Рычажные ножницы – характеристики и виды инструмента

Теперь рассмотрим основные технические характеристики. Габариты инструмента составляют 560х175х460 миллиметров (длина, ширина, высота), а средний вес — 30 килограммов. Ножи изготовлены из качественной инструментальной стали марок У8-У10 или Р9, Р18. Максимальная толщина обрабатываемого стального листа достигает 5 миллиметров, а максимальное сечение стального профиля — 70х6 миллиметров. Ножницы с рычажным механизмом также подходят для резки прутков. Максимальный диаметр стального прутка составляет 13 миллиметров, а ширина — 300 миллиметров.

Этот инструмент выполняет два типа резки металла: прямую и проходную. Оба метода возможны только по прямой линии, резка с изгибами не предусмотрена. Прямая резка подразумевает однократное рассечение материала, тогда как проходная — отделение одной части от другой в несколько этапов, как в классических ножницах. В зависимости от длины лезвий инструменты различаются: с длинными лезвиями — для прямого реза, с короткими — для проходного. Существуют также комбинированные ножницы, подходящие для прямой, проходной и контурной резки (вырезание контуров).

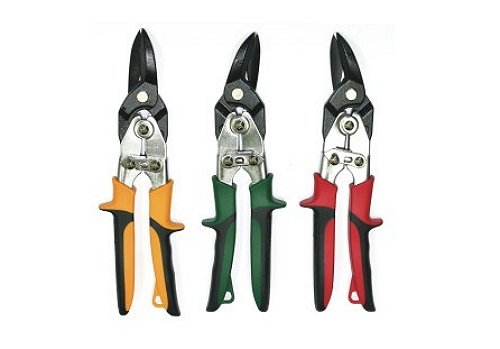

Таким образом, можно выделить три типа рычажных ножниц: прямые, проходные и комбинированные.

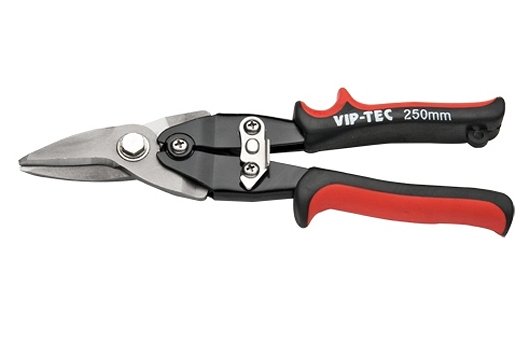

Важно отметить, что резка металла с помощью рычажных ножниц подходит для больших объемов материала или раскройки. Для более тонкой работы, например, при вырезании фигурных контуров или ажурных краев, лучше использовать ручные ножницы по металлу. Хотя работа с ними требует больше физических усилий по сравнению с рычажными моделями, они лучше подходят для фигурного вырезания.

Теперь рассмотрим типы ножниц в зависимости от мобильности. Существуют портативные и стационарные ножницы. В обоих случаях инструмент должен быть надежно зафиксирован на рабочей поверхности. Это важное условие для обеспечения безопасности и предотвращения искривления реза. Для закрепления переносной модели можно использовать струбцины — специальные зажимы, которые крепят инструмент к верстаку или фиксируют материалы между собой. Струбцина оснащена винтом, который при вращении подтягивает зажим к пластине, надежно фиксируя материал. Если рычажный инструмент планируется использовать постоянно, его следует прикрепить к рабочей поверхности стола с помощью болтов. В лапках ножниц предусмотрены специальные отверстия, рекомендуется использовать болты М10.

ножницы рычажные

Интересные факты

Вот несколько интересных фактов о рычажных ножницах и их механике:

1. Принцип рычага: Рычажные ножницы используют принцип рычага, который позволяет увеличить силу, прикладываемую к лезвиям. Чем длиннее рукоятки ножниц по сравнению с длиной лезвий, тем большее усилие можно приложить к материалу, что делает резание более эффективным.

2. Коэффициент механического преимущества: Рычажные ножницы могут иметь коэффициент механического преимущества, который может достигать 10:1 или даже больше. Это означает, что небольшое усилие, прикладываемое к рукояткам, может быть преобразовано в значительно большее усилие на лезвиях, позволяя резать даже очень плотные материалы.

3. Материалы и конструкция: Качество и материал, из которого изготовлены ножницы, также играют важную роль в их способности резать. Например, ножницы из высококачественной стали с закаленными лезвиями могут резать с меньшими усилиями и дольше сохранять остроту, чем ножницы из более мягких материалов.

Рекомендации по работе с рычажными ножницами

Когда толщина обрабатываемого металла превышает 0,5 миллиметра, использование ручных ножниц становится невозможным. В таких случаях необходимо применять более мощный инструмент – рычажные ножницы. Некоторые специалисты называют их «силовыми», что подчеркивает их преимущества перед обычными. Работать с ними следует в защитных перчатках, чтобы избежать порезов от острых краев листа.

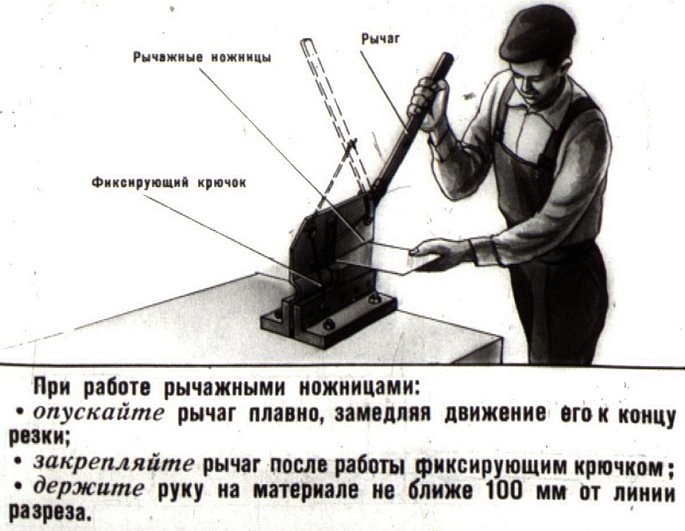

Перед началом работы убедитесь, что ножницы надежно закреплены на рабочей поверхности. Металлический лист необходимо располагать перпендикулярно к ножам, а держать его следует ведущей рукой: правши – правой, левши – левой. Максимальная толщина листовой стали для работы составляет 4 миллиметра, а для цветных металлов, таких как латунь или алюминий, – до 6 миллиметров. Для успешного реза установите лист под подвижный нож и аккуратно, без резких движений, опустите рукоять вниз.

Резка металла требует строгого соблюдения техники безопасности, даже для опытных мастеров. Наиболее распространены случаи порезов рук о острые края металлического листа, поэтому использование защитных перчаток обязательно. Также существует риск падения материала на ноги, что может привести к травмам стоп и голеней. Особенно опасно, если лист упадет ребром, так как это может вызвать серьезные повреждения конечностей.

Инструмент должен быть правильно установлен, то есть надежно прикреплен к столу, а сам рабочий стол – устойчивым. Важно поддерживать ножницы в чистоте и следить за их исправностью. Использование неисправного инструмента строго запрещено. Работая, проявляйте осторожность, сообщайте о любых неисправностях и поломках инструмента, не пытаясь исправить их самостоятельно. В случае инцидента обратитесь к слесарю, занимающемуся ремонтом и наладкой оборудования.

Работа с металлорежущим оборудованием сопряжена с опасностью: лезвия ножниц могут повредить руки, а работа с листовым металлом требует повышенного внимания и ответственности. Существует риск порезов рук, ног и туловища. Одежда рабочего должна быть полуприлегающей и не иметь выступающих или свисающих частей (длинных рукавов, косынок и т.д.), чтобы избежать зажимания элементов одежды лезвиями инструмента.

Ножницы NG на www.s-awangard.ru

Принцип работы рычажных ножниц

Рычажные ножницы представляют собой инструмент, который использует принцип рычага для увеличения силы, применяемой на лезвиях. Основная идея заключается в том, что при использовании рычага можно значительно уменьшить усилие, необходимое для резки материалов. Это достигается за счет изменения точки приложения силы и длины рычага.

В конструкции рычажных ножниц выделяются несколько ключевых элементов: ручки, ось вращения и лезвия. Ручки ножниц служат для приложения силы, а ось вращения — для передачи этой силы на лезвия. Когда пользователь нажимает на ручки, они начинают двигаться вокруг оси, что приводит к сближению лезвий и, соответственно, к резке материала.

Сила, необходимая для резки, зависит от нескольких факторов, включая длину ручек, угол наклона лезвий и материал, который необходимо разрезать. Чем длиннее ручки, тем меньше усилие требуется для достижения того же результата. Это связано с тем, что длинные ручки увеличивают плечо рычага, что позволяет использовать меньшее усилие для создания необходимой силы на лезвиях.

Кроме того, угол наклона лезвий также играет важную роль. Оптимальный угол позволяет лезвиям легче входить в материал, снижая сопротивление и, следовательно, требуемую силу. Например, ножницы, предназначенные для резки тонких тканей, имеют более острые и узкие лезвия, что позволяет им легче прорезать материал по сравнению с ножницами для резки более плотных материалов, таких как картон или металл.

Важно отметить, что эффективность рычажных ножниц также зависит от качества материалов, из которых они изготовлены. Высококачественная сталь для лезвий обеспечивает долговечность и остроту, что в свою очередь снижает усилие, необходимое для резки. Ножницы с затупившимися лезвиями требуют значительно больше усилия, что может привести к усталости пользователя и снижению точности реза.

Таким образом, рычажные ножницы представляют собой отличный пример механического устройства, которое использует физические принципы для повышения эффективности работы. Понимание принципа работы и факторов, влияющих на силу резки, позволяет пользователям выбирать подходящие инструменты для конкретных задач, что в конечном итоге приводит к более качественным результатам и меньшим затратам усилий.

Влияние материалов на эффективность резки

Эффективность резки рычажными ножницами во многом зависит от материалов, из которых они изготовлены, а также от материалов, которые подлежат резке. Различные комбинации этих факторов могут значительно влиять на силу, необходимую для выполнения реза, и на качество получаемого результата.

Во-первых, важно учитывать материал, из которого изготовлены сами ножницы. Обычно рычажные ножницы изготавливаются из высококачественной стали, которая обладает высокой прочностью и износостойкостью. Сталь с высоким содержанием углерода, например, обеспечивает долговечность и остроту лезвий, что позволяет эффективно резать даже более твердые материалы. Кроме того, наличие специальных покрытий, таких как титан или керамика, может дополнительно повысить эффективность резки, снижая трение и предотвращая коррозию.

Во-вторых, материал, который подлежит резке, также играет ключевую роль. Например, резка мягких материалов, таких как бумага или ткань, требует значительно меньших усилий по сравнению с резкой более твердых материалов, таких как металл или пластик. При резке твердых материалов необходимо учитывать их толщину и плотность, так как это напрямую влияет на силу, которую необходимо приложить для успешного реза. Чем толще и плотнее материал, тем больше усилий потребуется, чтобы преодолеть его сопротивление.

Кроме того, форма и конструкция ножниц также влияют на эффективность резки. Рычажные ножницы с длинными рычагами обеспечивают большее механическое преимущество, что позволяет пользователю прикладывать меньшую силу для достижения того же результата. Это особенно важно при работе с твердыми материалами, где требуется значительное усилие для реза. Ножницы с эргономичной ручкой и правильным углом наклона также могут снизить нагрузку на руки и запястья, что делает процесс резки более комфортным.

Наконец, стоит отметить, что правильная заточка лезвий ножниц является критически важным аспектом их эффективности. Острые лезвия требуют меньшего усилия для резки и обеспечивают более чистый и аккуратный срез. Регулярная заточка и обслуживание ножниц помогут поддерживать их в идеальном состоянии и продлить срок службы инструмента.

Сравнение рычажных ножниц с другими типами ножниц

Рычажные ножницы, благодаря своей конструкции, обеспечивают значительное преимущество в сравнении с другими типами ножниц, такими как прямые, фигурные или ножницы для бумаги. Основное отличие рычажных ножниц заключается в использовании рычажного механизма, который позволяет пользователю прикладывать меньшую силу для достижения необходимого результата реза.

При использовании обычных ножниц, усилие, необходимое для резки, напрямую зависит от силы, которую прикладывает пользователь. Это может привести к усталости рук, особенно при работе с более плотными материалами. В отличие от них, рычажные ножницы используют принцип рычага, что позволяет значительно увеличить силу реза без необходимости прикладывать чрезмерные усилия. Например, если длина рычага составляет 10 см, а точка приложения силы – 2 см, то пользователь может получить увеличение силы в 5 раз.

Кроме того, рычажные ножницы часто имеют более широкий диапазон применения. Они могут эффективно резать как тонкие, так и толстые материалы, включая металл, пластик и текстиль. Это делает их универсальным инструментом для различных задач, от домашнего использования до профессиональной деятельности в таких областях, как строительство и производство.

Сравнивая рычажные ножницы с фигурными ножницами, можно отметить, что последние предназначены в первую очередь для создания декоративных резов и не всегда способны справиться с плотными материалами. Рычажные ножницы, напротив, обеспечивают чистый и ровный рез, что делает их предпочтительным выбором для более серьезных задач.

Также стоит упомянуть о ножницах для бумаги, которые, как правило, имеют ограниченную мощность и предназначены исключительно для работы с легкими материалами. Рычажные ножницы, благодаря своей конструкции, могут легко справляться с более тяжелыми и плотными материалами, что делает их более универсальными и эффективными.

В заключение, рычажные ножницы представляют собой мощный инструмент, который значительно превосходит другие типы ножниц по своей эффективности и универсальности. Их способность увеличивать силу реза при меньших усилиях делает их идеальным выбором для профессионалов и любителей, работающих с различными материалами.
