В современном строительстве и ремонте бетономешалка является незаменимым помощником, позволяющим существенно упростить процесс приготовления бетонной смеси. Однако не всегда есть возможность приобрести готовое оборудование, и именно здесь на помощь приходит самодельная бетономешалка из бочки. В этой статье мы расскажем, как собрать такой агрегат своими руками, что позволит вам сэкономить средства и получить качественный инструмент для работы. Мы также представим видеоинструкцию, которая наглядно продемонстрирует все этапы сборки, делая процесс доступным и увлекательным.

Бетономешалка: для чего нужна и как собрать?

Для чего нужна самодельная бетономешалка? Ответ прост: это устройство предназначено для смешивания песка, цемента и воды для получения бетона. Бетон незаменим при строительстве дома или создании бетонного крыльца, а также для благоустройства территории — чтобы двор был чистым, а дорожки ровными.

Конечно, можно обойтись без бетономешалки и замешивать бетон вручную с помощью корыта и лопаты. Но зачем тратить силы на трудоемкий процесс, если можно воспользоваться специальной машиной? Приобретать бетономешалку, если вы не планируете заниматься строительными подрядами, нецелесообразно. Гораздо интереснее и экономичнее изготовить её самостоятельно, используя, например, старую двухсотлитровую бочку.

Мастера сайта разработали удобный калькулятор Расчет бетона, который поможет вам легко определить необходимое количество бетона.

В результате вы получите надежное и простое в использовании устройство. Вам нужно лишь загрузить в барабан ингредиенты в нужных пропорциях и добавить воду. Соотношение компонентов зависит от назначения раствора. Обычно для получения качественного бетона используют одну часть цемента, добавляя к ней по одной доле песка и отсева (мелкие камни). В некоторых случаях можно заменять эти компоненты песчано-гравийной смесью (ПГС).

https://youtube.com/watch?v=VoYcZlgbu00

Самодельная бетономешалка из бочки – преимущества и недостатки

Создание бетономешалки своими руками имеет явное преимущество — значительная экономия по сравнению с покупкой заводской модели. Посмотрите на технику, которую предлагают магазины! Даже если у вас есть возможность потратить около двадцати тысяч рублей, вряд ли вам захочется отдавать их за китайский продукт сомнительного качества. Если китайцы могут это сделать, почему бы и вам не попробовать? Великие мастера тоже когда-то начинали с простого. Ваш самодельный агрегат будет служить вам верой и правдой, возможно, даже передавшись вашим внукам.

Однако одним из недостатков может стать отсутствие опыта в создании подобных устройств, особенно если у вас нет технического образования. Но если у вас есть настойчивость и желание творить, вы справитесь с этой задачей. К счастью, необходимые компоненты можно найти буквально под рукой. Конечно, они сами к вам не придут, и вам придется немного покопаться в гараже или на свалке среди металлолома.

Не стоит переживать. Для изготовления бетономешалки в домашних условиях вам понадобятся: емкость (например, старая бочка) для замешивания раствора, ось для вращения, электродвигатель (если вы не планируете вращать барабан вручную) и рама, на которой будет установлено все оборудование. Как видите, все гениальное действительно просто. О том, как подготовиться к работе и какие инструменты понадобятся для реализации вашей идеи, вы узнаете в следующем разделе статьи.

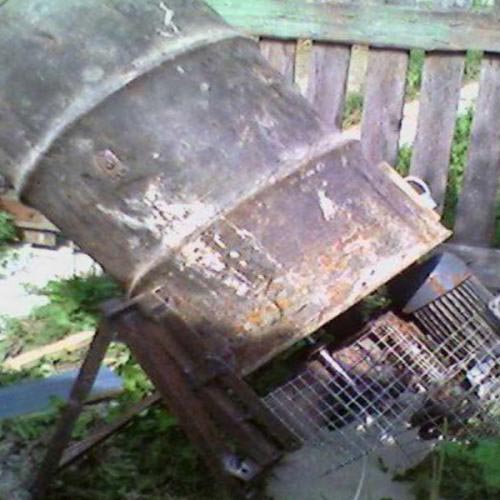

Бетономешалка из бочки

Интересные факты

Вот несколько интересных фактов о самодельных бетономешалках и процессе приготовления раствора:

1. Принцип работы: Самодельные бетономешалки часто используют простые механизмы, такие как вращающиеся барабаны или контейнеры, которые могут быть сделаны из старых бочек или даже автомобильных шин. Это позволяет эффективно смешивать компоненты, такие как цемент, песок и вода, создавая однородный раствор без необходимости в дорогом оборудовании.

2. Экономия средств: Создание самодельной бетономешалки может значительно сэкономить деньги, особенно для небольших строительных проектов или домашних ремонтов. Вместо покупки профессиональной бетономешалки, можно использовать подручные материалы, такие как старые моторы, велосипеды или даже ручные инструменты, чтобы создать эффективное устройство.

3. Обучение и творчество: Процесс создания самодельной бетономешалки может стать увлекательным проектом для всей семьи. Это не только развивает навыки работы с инструментами и понимание механики, но и позволяет детям участвовать в строительстве, что делает процесс обучения более интерактивным и веселым.

Подготовка и инструменты

Перед началом сборки бетономешалки важно создать чертеж или хотя бы предварительный эскиз проекта и подготовить рабочую зону. Идеальным вариантом станет гараж или сарай. Главное, чтобы в помещении было электричество, так как понадобятся электроинструменты. Работа с металлом может быть шумной и грязной, поэтому благоустроенная квартира не подходит для таких занятий.

Теперь, когда чертеж готов и рабочее пространство очищено, рассмотрим необходимые инструменты. Если у вас нет навыков сварки и вы планируете собирать конструкцию на болтах, сварочный аппарат не понадобится. Однако без дрели не обойтись. Также потребуется набор отверток и ножовка по металлу. Ключевой элемент вашей бетономешалки – бочка объемом 200 литров.

Будет здорово, если дно бочки несъемное, так как в противном случае оно может отвалиться во время замешивания раствора. Раму лучше изготовить из металлического уголка, который удобнее соединять болтами, чем трубы. В качестве двигателя можно установить бензиновый мотор или мотор от дрели-миксера, мощность которого должна составлять не менее 1,3 кВт. Не забудьте установить внутри бочки лопатки для более эффективного смешивания компонентов.

Важно: верхняя крышка бочки должна быть надежно закреплена, иначе вы рискуете забрызгать участок бетоном.

Кроме того, на этапе планирования подумайте, какой тип бетономешалки вам нужен – мобильная на колесах или стационарная. Это поможет избежать изменений в чертежах и корректировок почти готовой конструкции в последнюю минуту. Если все готово, можно переходить к самому увлекательному этапу – изготовлению бетономешалки своими руками.

Бетономешалка своими руками

Как сделать бетономешалку – приступаем к изготовлению

Давайте рассмотрим основные этапы создания устройства.

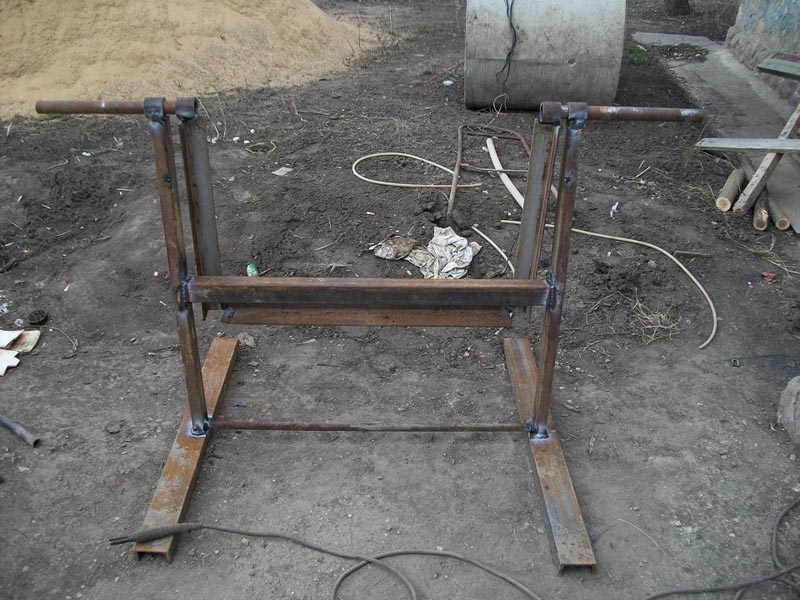

1. Начнем с формирования каркаса агрегата. Он должен быть прочным, чтобы выдерживать значительные нагрузки. Для основания лучше использовать стальной уголок размером 130 мм. Если вы решили обойтись без сварки, уточните, какие болты подойдут для сборки рамы. Идеальным выбором будут болты диаметром 27 мм. Угол наклона бочки к основанию должен составлять 35 градусов. Если подходящего двигателя нет, можно сделать ручной привод. Это потребует усилий, но будет предпочтительнее, чем замешивать бетон лопатой в корыте.

2. Перед установкой бочки на редуктор (устройство, преобразующее высокую угловую скорость вращения входного вала в более низкую на выходном валу) необходимо прикрепить к ее днищу зубчатый венец (стальной каленый диск с зубьями) от двигателя «Волги». Практика показала, что он идеально подходит для этой задачи: изготовлен из каленого металла и имеет зубья на внешней стороне.

3. Если у вас есть сварочный аппарат, прикрепить венец будет просто. Но так как мы собираем бетоносмеситель без сварки, будем крепить венец к днищу бочки с помощью болтов. Переверните бочку вверх дном и приложите венец к днищу. С помощью керна (специального стержня с заточенным концом) сделайте отметки на днище бочки. Вставьте керн в отверстие венца острым концом и ударьте по тупому. Затем уберите венец и просверлите отверстия по сделанным отметкам. Установите венец обратно на днище бочки, чтобы отверстия совпали. Вставьте болты и закрутите гайки с помощью гаечных ключей.

4. Устанавливаем редуктор на раму. Размечаем керном места под отверстия на раме, сверлим их, прикручиваем редуктор к раме с помощью болтов, а затем устанавливаем на него бочку, предварительно сделав в ней лопатки для качественного замешивания бетона. Сделать их просто: можно закрепить три уголка внутри бочки на равном расстоянии друг от друга с помощью болтов. Малый шкив редуктора заменяем подходящей шестерней, которая будет приводить в движение емкость с бетоном. Чтобы не тратить время на поиски, малую шестерню можно взять от бендикса стартера (бендикс – вал якоря стартера) той же «Волги».

Ключевой элемент всей конструкции – двигатель. Его нужно надежно закрепить на кронштейне рамы.

Для опрокидывания бочки с бетоном лучше использовать штурвал, а не простую ручку. Изготовить его несложно: можно взять втулку (обрезок трубы) и радиально вкрутить в нее стержни. Затем наденьте на дополнительный редуктор и закрепите. Если такая конструкция вызовет трудности с разработкой чертежей, можно просто использовать лопату для извлечения готового раствора из емкости. Не забудьте выключить устройство и дождаться его остановки.

На фото — бетономешалка из бочки с двигателем, samodelkami.ru На фото — самодельная бетономешалка с ручкой, nashakrepost.ru На фото — самодельная бетономешалка на подставке, show.pp.ua На фото — чертеж бетономешалки, tehnoforum.com На фото — бетономешалка под двигатель, panoramio.com

Бетономешалка своими руками video story

Несколько советов, как не попасть под замес

Хотя вы можете самостоятельно собрать устройство для замешивания бетона, не стоит игнорировать основные правила безопасности. Несмотря на то что они стали привычными, статистика травматизма показывает, что не все их соблюдают. Запомните их внимательно, а лучше запишите ярким маркером на своей бетономешалке:

• Ни в коем случае не заглядывайте внутрь вращающейся бочки.
• Если ваш агрегат работает от электричества, следите за состоянием сетевого шнура.
• Не допускайте маленьких детей даже к неработающему оборудованию.
• Если вы создали мобильную конструкцию, обязательно ставьте упор под колеса перед началом работы.
• При замешивании бетона возникают сильные вибрации, поэтому следите за состоянием винтовых соединений и подтягивайте их при необходимости.
• Используйте рабочие перчатки или рукавицы, так как цемент может вызывать аллергические реакции на коже.
• Никогда не оставляйте включенное оборудование без присмотра.

Помните, что вы несете ответственность за свое здоровье и безопасность окружающих! Изготовить бетономешалку своими руками несложно. Главное — наличие всех необходимых инструментов, материалов и, конечно, желание. В результате у вас получится недорогой и качественный инструмент, который пригодится не раз. Вы также можете сдавать свою бетономешалку в аренду соседям и получать за это дополнительную прибыль.

Самодельная бетономешалка

Выбор подходящих материалов для бетономешалки

Создание самодельной бетономешалки начинается с выбора подходящих материалов, которые обеспечат долговечность и эффективность устройства. Важно учитывать как механические, так и физические свойства материалов, чтобы бетономешалка могла справляться с нагрузками и условиями эксплуатации.

1. Корпус бетономешалки

Корпус бетономешалки должен быть прочным и устойчивым к коррозии. Для этого можно использовать:

• Металлические листы: Сталь толщиной 2-3 мм обеспечит необходимую прочность. Однако, для защиты от коррозии рекомендуется покрыть металл антикоррозийной краской или использовать нержавеющую сталь.
• Пластик: Высококачественный полиэтилен или полипропилен могут быть использованы для легких моделей. Они не ржавеют и легко чистятся, но могут быть менее устойчивыми к механическим повреждениям.

2. Механизм смешивания

Для создания эффективного механизма смешивания можно использовать:

• Лопасти: Лопасти из металла или прочного пластика должны быть достаточно широкими и изогнутыми, чтобы обеспечить равномерное перемешивание. Оптимально использовать 2-4 лопасти, расположенные под углом.
• Вал: Вал, на который крепятся лопасти, должен быть выполнен из прочного металла, чтобы выдерживать нагрузки. Рекомендуется использовать вал диаметром 20-30 мм.

3. Привод

Для привода бетономешалки можно использовать:

• Электродвигатель: Подходит для стационарных моделей. Мощность двигателя должна составлять не менее 0,5-1 кВт для обеспечения эффективного смешивания.
• Двигатель от автомобиля: Для мобильных моделей можно использовать двигатель от легкового автомобиля, что обеспечит высокую мощность и мобильность.

4. Рама и колеса

Рама должна быть прочной и устойчивой, чтобы выдерживать вес бетономешалки и ее содержимого. Для этого можно использовать:

• Металлические профили: Квадратные или прямоугольные трубы из стали обеспечат необходимую жесткость.
• Колеса: Для мобильности бетономешалки подойдут колеса от тележек или самодельные колеса из прочного пластика или резины.

Выбор материалов для самодельной бетономешалки — это ключевой этап, который определяет не только долговечность устройства, но и его эффективность в работе. Правильный подход к выбору компонентов позволит создать надежное и функциональное оборудование для смешивания бетона.

Тестирование и настройка самодельной бетономешалки

После того как вы собрали свою самодельную бетономешалку, наступает важный этап — тестирование и настройка устройства. Этот процесс поможет убедиться в том, что ваша бетономешалка работает эффективно и безопасно, а также позволит выявить возможные недостатки и внести необходимые коррективы.

Первоначальная проверка

Перед тем как приступить к тестированию, убедитесь, что все компоненты бетономешалки правильно установлены и надежно закреплены. Проверьте, что:

• Мотор надежно закреплен и подключен к источнику питания.
• Бетономешалка установлена на ровной поверхности, чтобы избежать ее опрокидывания во время работы.
• Все соединения и швы герметичны, чтобы избежать утечек смеси.

Проверка работы мотора

Включите бетономешалку на несколько минут без загрузки. Это позволит вам убедиться, что мотор работает исправно, и нет посторонних шумов или вибраций. Обратите внимание на следующие моменты:

• Слышен ли нормальный звук работы мотора, без стуков и скрипов?
• Нет ли перегрева мотора? Если он становится слишком горячим, возможно, потребуется улучшить систему охлаждения.
• Работает ли механизм вращения барабана плавно и без заеданий?

Настройка угла наклона

Угол наклона бетономешалки играет важную роль в процессе смешивания. Если он слишком мал, смесь может не перемешиваться должным образом, а если слишком велик — это может привести к утечкам. Оптимальный угол наклона составляет 30-45 градусов. Для настройки угла наклона используйте регулируемые ножки или подкладки под основание бетономешалки.

Тестовая партия раствора

После проверки всех систем и настройки угла наклона, можно приступить к тестовой партии раствора. Для этого подготовьте небольшое количество бетона, используя следующие пропорции:

• Цемент — 1 часть
• Песок — 2 части
• Щебень — 3 части
• Вода — 0.5 части (по необходимости)

Загрузите ингредиенты в бетономешалку в указанной последовательности: сначала цемент, затем песок, щебень и, наконец, вода. Включите бетономешалку и дайте ей работать в течение 3-5 минут. Обратите внимание на консистенцию раствора — он должен быть однородным и без комков.

Корректировка пропорций

Если в процессе тестирования вы заметили, что раствор слишком жидкий или, наоборот, слишком густой, вам может потребоваться скорректировать пропорции. Например, для более жидкого раствора добавьте немного воды, а для более густого — увеличьте количество цемента или песка. После каждой корректировки проводите тестирование, чтобы добиться идеальной консистенции.

Безопасность при работе

Не забывайте о безопасности во время работы с бетономешалкой. Используйте защитные очки и перчатки, чтобы избежать попадания цемента на кожу и в глаза. Также следите за тем, чтобы дети и животные находились на безопасном расстоянии от работающего устройства.

Тестирование и настройка самодельной бетономешалки — это ключевые этапы, которые помогут вам добиться качественного результата в работе. Следуя приведенным рекомендациям, вы сможете создать надежное и эффективное устройство для смешивания бетона.

Безопасность при работе с бетоном и бетономешалкой

Работа с бетоном и бетономешалкой требует особого внимания к безопасности. Прежде всего, необходимо использовать соответствующую защитную экипировку. Это включает в себя защитные очки, перчатки, респиратор или маску, а также защитную одежду, чтобы избежать контакта с химическими веществами, содержащимися в бетоне.

Перед началом работы убедитесь, что рабочая зона хорошо освещена и свободна от посторонних предметов. Это поможет избежать травм и обеспечит удобство при перемещении. Также важно проверить состояние бетономешалки: все механизмы должны быть исправны, а электрические соединения — надежными.

При работе с бетоном следует помнить о его химическом составе. Цемент, входящий в состав бетона, может вызывать раздражение кожи и дыхательных путей. Поэтому, если вы работаете с сухими компонентами, старайтесь избегать вдыхания пыли. Если вы заметили, что цемент попал на кожу, немедленно смойте его большим количеством воды.

При смешивании бетона в бетономешалке следите за тем, чтобы не перегружать устройство. Избыточный вес может привести к поломке оборудования и травмам. Следуйте инструкциям производителя по максимальному объему смешиваемого материала.

Также важно правильно организовать процесс работы. Не оставляйте бетономешалку без присмотра, особенно если она работает. Убедитесь, что дети и животные находятся на безопасном расстоянии от рабочей зоны. Если вы работаете с помощником, заранее обсудите, кто за что отвечает, чтобы избежать недоразумений и несчастных случаев.

После завершения работы обязательно очистите бетономешалку от остатков бетона. Это не только продлит срок службы оборудования, но и предотвратит случайные травмы при следующем использовании. Убедитесь, что все инструменты и материалы убраны, а рабочая зона оставлена в порядке.

Соблюдение этих простых правил безопасности поможет вам избежать неприятных ситуаций и сделать процесс работы с бетоном более комфортным и безопасным.
