В данной статье мы рассмотрим ключевые технологии соединения металлопластиковых труб с использованием различных видов фитингов, таких как компрессионные и пресс-фитинги. Понимание этих методов не только упростит процесс установки и ремонта систем водоснабжения и отопления, но и обеспечит надежность и долговечность соединений. Мы также предоставим видеоинструкции, которые помогут вам наглядно освоить техники соединения труб как между собой, так и с металлическими изделиями, что сделает вашу работу более эффективной и безопасной.

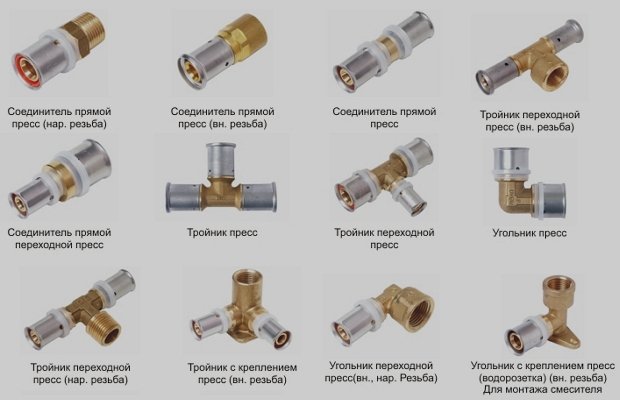

Какими бывают соединения труб из металлопластика?

В данной статье мы рассмотрим классификацию соединительных элементов, которые можно разделить по нескольким ключевым характеристикам. Фитинги, в зависимости от их назначения, бывают:

• тройниковыми – для создания одного отвода от основной трубы;
• угловыми – для изменения направления трубопровода на 120, 90 или 45°;
• штуцерными – для соединения гибких шлангов с изделиями из металлопластика;
• крестовидными – для создания двух ответвлений от главной магистрали;
• муфтовыми – для стандартного соединения труб на одной линии.

Фитинги для соединения металлопластиковых труб делятся на переходные и прямые. Переходные фитинги изменяют сечение магистрали, а прямые используются для соединения труб одинакового сечения в различных направлениях. Основная классификация делит соединительные элементы на две категории: компрессионные и пресс-фитинги.

Монтаж трубопроводов с использованием компрессионных элементов достаточно прост. Эти фитинги может установить даже начинающий мастер, если он подготовит необходимые инструменты и ознакомится с процессом соединения металлопластиковых изделий. Пресс-фитинги также становятся популярными среди домашних умельцев. Их можно монтировать в системах теплых полов и заделывать в бетонные стены. Пресс-фитинги позволяют сократить затраты на прокладку магистрали за счет уменьшения расхода металлопластиковых труб и дополнительной арматуры. Кроме того, они считаются более надежными в эксплуатации по сравнению с компрессионными.

Для соединения труб из металлопластика потребуются следующие инструменты:

• Болгарка, электрический лобзик или циркулярная пила – для аккуратного отрезания участка металлопластиковой трубы с минимальной деформацией. Также можно использовать ручной труборез.
• Фаскосниматель и калибратор – для развальцовки труб и создания среза под нужный угол.
• Напильник (или строительный нож) – для формирования фаски на внутренней части трубы.
• Специальные ключи – для работы с пресс-фитингами, чтобы надежно закрепить трубные и соединительные элементы. Для компрессионных фитингов понадобятся рожковый и разводной ключи.

В следующем разделе мы подробно рассмотрим, как правильно соединять трубы с использованием различных видов фитингов, и вы сможете выполнить эти операции самостоятельно.

Металлопластиковые трубы (монтаж, соединение)

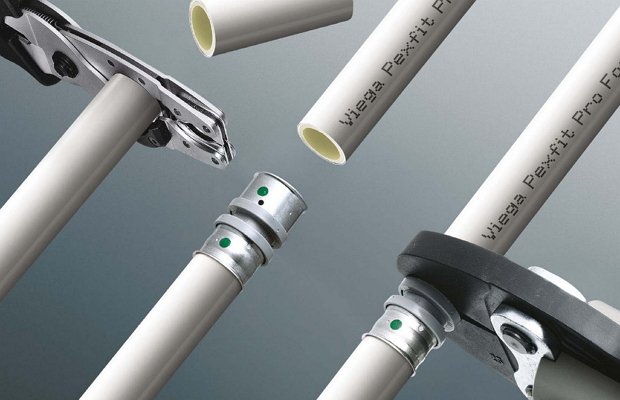

Компрессионные фитинги – эффективные и простые элементы

Работа с обжимными фитингами не требует специальных знаний. Компрессионные изделия — это простые устройства, состоящие из разрезного кольца, штуцера и накидной гайки. Обычно такие детали изготавливаются из латунных сплавов, а их установка осуществляется с помощью стандартного гаечного ключа. Процесс выполнения работ выглядит следующим образом:

1. Отрежьте трубы на нужные сегменты. С помощью калибровщика выровняйте их торцы. Зачистите края труб с помощью заточного сверла или круглого напильника, устраняя шероховатости и заусенцы.
2. Выравните металлопластиковую трубу, чтобы получить ровный участок длиной не менее 10 сантиметров до и после среза.
3. Обработайте концы металлопластиковых труб, создавая заходную фаску длиной до 1 мм.
4. Наденьте на трубное изделие накидную гайку, затем разрезное кольцо.
5. Нанесите силиконовую смазку на штуцер и установите трубу так, чтобы ее конец плотно уперся в кромку соединительного элемента.
6. Закрутите гайку до упора вручную, не используя ключ. Если для закручивания требуется слишком много усилий, это может означать, что гайка не попала на резьбу. В таких случаях лучше заменить фитинг на новый и закрутить его без усилий.

После этого можно использовать гаечные ключи. Один из них предназначен для окончательной затяжки гайки (не более чем на 2 оборота), а второй — для удержания корпуса фитинга. На этом этапе также не следует прилагать чрезмерные усилия. При затягивании гайки происходит сжатие разрезной пресс-гильзы на металлопластиковом изделии, что обеспечивает необходимую герметичность соединения между штуцером и трубой. Все компрессионные фитинги маркируются в зависимости от типа резьбы и сечения (наружного) монтируемых труб.

Если вы видите соединительный элемент с обозначением 16х1/2, это означает, что к нему можно подключить полудюймовую трубную арматуру с одной стороны и 16-миллиметровую трубу с другой.

Соединение металлопластиковых труб Дешёвый вариант

Интересные факты

Вот несколько интересных фактов о соединении металлопластиковых труб с использованием различных видов фитингов:

1. Разнообразие фитингов: Металлопластиковые трубы могут соединяться с помощью различных типов фитингов, таких как пресс-фитинги, резьбовые, муфты и уголки. Каждый из этих типов имеет свои преимущества: пресс-фитинги обеспечивают надежное и герметичное соединение без использования дополнительных материалов, тогда как резьбовые фитинги позволяют легко разбирать систему при необходимости.

2. Термостойкость и устойчивость к коррозии: Металлопластиковые трубы, в отличие от традиционных металлических, обладают высокой термостойкостью и устойчивостью к коррозии. Это делает их идеальными для использования в системах горячего и холодного водоснабжения, а также в отопительных системах. Фитинги, используемые для соединения таких труб, также должны соответствовать этим требованиям, что обеспечивает долговечность всей системы.

3. Легкость монтажа: Соединение металлопластиковых труб с помощью фитингов значительно упрощает процесс монтажа. В отличие от сварки, которая требует специальных навыков и оборудования, многие фитинги можно установить с помощью простых инструментов, что делает их доступными для самостоятельного использования даже для непрофессионалов. Это сокращает время и затраты на установку систем водоснабжения и отопления.

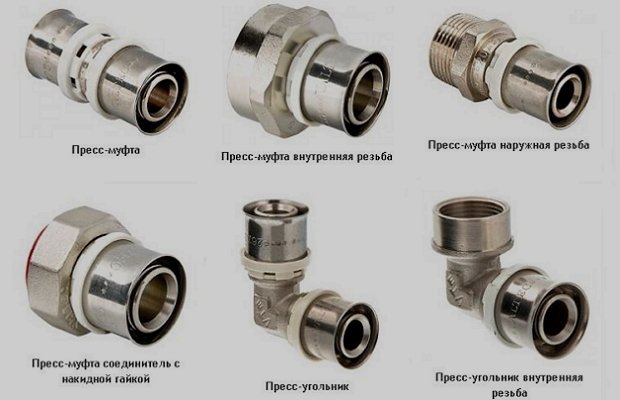

Пресс-фитинги – более современный вариант соединения труб

Методы создания трубопроводов из металлопластиковых материалов с использованием компрессионных элементов популярны, но многие специалисты считают их устаревшими. В настоящее время соединение труб чаще осуществляется с помощью пресс-фитингов. Эти элементы состоят из:

• Гильзы из нержавеющей стали с колодками для обжима пресс-фитинга.
• Корпуса, выполненного из меди или латунного сплава, который определяет тип соединительного устройства (муфта, тройник, угол).
• Эластичного кольца (клипсы), соединяющего корпус и гильзу.

Пресс-фитинги бывают различных форм, что позволяет легко создавать системы любой конфигурации для водоснабжения или канализации. Для поворотов используются тройники, уголки, крестовины и отводы. Линейные участки соединяются с помощью муфт и переходников.

Монтаж пресс-фитингов на металлопластиковых трубах осуществляется с использованием специального инструмента – гидравлического или ручного пресса (пресс-клещей). Процесс соединения прост:

1. Обрежьте трубы до нужных размеров (рекомендуется использовать труборез).
2. Обработайте концы отрезанных труб и вставьте в них калибратор для устранения овальности.
3. С помощью фаскоснимателя удалите внутреннюю фаску. Если такого инструмента нет, можно воспользоваться острым ножом и зашлифовать место среза наждачной бумагой.
4. Наденьте пресс-фитинг на трубу. На устройстве есть отверстие для контроля надежности соединения.
5. Возьмите пресс-клещи нужного размера, зажмите ими гильзу и сведите ручки инструмента до упора.
6. Уберите клещи. Если все сделано правильно, фитинг будет иметь дугообразный изгиб, а на его поверхности появятся две равномерные кольцевые полоски.

Пресс-фитинги предназначены для создания неразъемных соединений, поэтому обжим труб следует выполнять только один раз. Повторное обжатие не допускается. Ручные клещи для пресс-фитингов производятся для работы с трубами определенных диаметров. Важно правильно подобрать инструмент, чтобы он соответствовал диаметру труб, которые вы собираетесь устанавливать. Альтернативный вариант – приобретение более дорогих клещей с набором вкладышей, которые можно использовать для обжатия труб различных диаметров.

Пресс-крепеж также позволяет соединять металлопластиковые трубы с металлическими. В этом случае фитинг оснащается резьбовым элементом с одной стороны и раструбом с другой. Соединение труб из разных материалов выполняется следующим образом:

1. Обрежьте металлическую трубу болгаркой (или снимите имеющуюся заглушку), затем нарежьте на ней резьбу.
2. Смазывайте металлическую трубу силиконом.
3. Накручивайте фитинг вручную, затем соедините его со стальной трубой и произведите обжим клещами.
4. Вставьте раструб в металлопластиковую трубу.

На этом работа завершена. Вы получили надежное соединение для труб водоснабжения или канализации. Все довольно просто!

Прессовой или обжимной фитинг / Press or compression fitting

Сварные соединения – надежность и долговечность

Сварные соединения металлопластиковых труб представляют собой один из наиболее надежных и долговечных способов соединения, обеспечивающий высокую прочность и герметичность. Этот метод соединения основан на использовании тепла для плавления материала, что позволяет создать прочный и устойчивый к механическим повреждениям шов.

Сварка металлопластиковых труб осуществляется с помощью специального оборудования, которое нагревает соединяемые поверхности до температуры, при которой происходит их плавление. После этого трубы соединяются и охлаждаются, что приводит к образованию прочного соединения. Важно отметить, что для успешного выполнения сварного соединения необходимо соблюдать определенные условия, такие как температура, давление и время нагрева.

Одним из основных преимуществ сварных соединений является их высокая прочность. Такие соединения способны выдерживать значительные нагрузки и давление, что делает их идеальными для использования в системах водоснабжения и отопления. Кроме того, сварные соединения обеспечивают отличную герметичность, что исключает возможность протечек и утечек, что особенно важно в условиях эксплуатации.

Однако, несмотря на все преимущества, сварные соединения имеют и свои недостатки. Во-первых, процесс сварки требует наличия специального оборудования и навыков, что может увеличить затраты на монтаж. Во-вторых, в случае неправильного выполнения сварки возможно образование дефектов, которые могут привести к снижению прочности соединения и, как следствие, к аварийным ситуациям.

Существует несколько методов сварки металлопластиковых труб, среди которых наиболее распространенными являются электросварка и сварка встык. Электросварка предполагает использование электрического тока для нагрева соединяемых частей, в то время как сварка встык осуществляется путем непосредственного соединения нагретых концов труб. Каждый из этих методов имеет свои особенности и применяется в зависимости от конкретных условий и требований к соединению.

В заключение, сварные соединения металлопластиковых труб являются надежным и долговечным решением для создания прочных и герметичных систем. Однако для достижения максимальной эффективности и безопасности необходимо учитывать все аспекты процесса сварки, включая выбор метода, соблюдение технологий и использование качественного оборудования.

Резьбовые фитинги – универсальность и простота монтажа

Резьбовые фитинги представляют собой один из наиболее распространенных и универсальных способов соединения металлопластиковых труб. Они обеспечивают надежное и герметичное соединение, что делает их идеальными для использования в различных системах водоснабжения и отопления.

Основным преимуществом резьбовых фитингов является их простота в монтаже. Для установки достаточно лишь нарезать резьбу на конце трубы и закрутить фитинг. Это позволяет значительно сократить время на выполнение работ, особенно в сравнении с другими методами соединения, такими как сварка или пайка.

Резьбовые фитинги бывают различных типов, включая угловые, тройники, переходники и заглушки. Каждый из этих видов предназначен для выполнения определенных задач в системе трубопроводов. Например, угловые фитинги позволяют изменять направление трубопровода, а тройники обеспечивают возможность подключения дополнительных линий.

При выборе резьбовых фитингов важно учитывать материал, из которого они изготовлены. Наиболее распространены латунные и стальные фитинги. Латунные фитинги обладают высокой коррозионной стойкостью и долговечностью, что делает их идеальными для использования в системах горячего водоснабжения. Стальные фитинги, в свою очередь, более доступны по цене, но могут подвержены коррозии, если не защищены специальными покрытиями.

Для обеспечения герметичности соединений рекомендуется использовать специальные уплотнительные материалы, такие как фум-лента или уплотнительные пасты. Это поможет избежать протечек и повысит надежность системы в целом.

Важно также учитывать, что резьбовые соединения требуют периодической проверки и обслуживания. Со временем резьба может ослабевать, что может привести к утечкам. Регулярная проверка и подтяжка соединений помогут предотвратить возможные проблемы и продлить срок службы трубопроводной системы.

В заключение, резьбовые фитинги являются отличным выбором для соединения металлопластиковых труб благодаря своей универсальности, простоте монтажа и надежности. Правильный выбор и установка этих фитингов обеспечат долговечность и эффективность работы всей системы трубопроводов.

Преимущества и недостатки различных видов фитингов

При выборе фитингов для соединения металлопластиковых труб важно учитывать их преимущества и недостатки, так как это напрямую влияет на надежность и долговечность всей системы. Рассмотрим основные виды фитингов, используемых в данной области, а также их характеристики.

1. Муфтовые фитинги

Муфтовые фитинги представляют собой простые соединительные элементы, которые позволяют соединять трубы между собой. Они могут быть выполнены из различных материалов, таких как латунь, пластик или нержавеющая сталь.

• Преимущества: Простота установки, доступная цена, возможность использования в различных системах.
• Недостатки: Возможность протечек при неправильной установке, ограниченная прочность на сжатие.

2. Уголки

Уголки используются для изменения направления трубопровода. Они могут быть 90-градусными или 45-градусными, в зависимости от требований к системе.

• Преимущества: Позволяют легко изменять направление трубопровода, минимизируют потерю давления.
• Недостатки: Увеличивают количество соединений, что может привести к потенциальным местам протечек.

3. Тройники

Тройники позволяют соединять три трубы, создавая ответвление от основного трубопровода. Они могут быть как равнопроходными, так и переходными.

• Преимущества: Удобны для создания ответвлений, позволяют эффективно распределять поток.
• Недостатки: Сложность установки, необходимость в дополнительных инструментах для герметизации.

4. Заглушки

Заглушки используются для закрытия концов труб, что может быть необходимо при временном или постоянном прекращении использования определенного участка трубопровода.

• Преимущества: Простота установки, возможность быстрого закрытия системы.
• Недостатки: Необходимость замены при изменении конфигурации системы.

5. Переходники

Переходники используются для соединения труб различного диаметра или материалов. Это особенно важно, когда необходимо соединить металлопластиковые трубы с металлическими или пластиковыми.

• Преимущества: Гибкость в проектировании систем, возможность использования различных материалов.
• Недостатки: Более высокая стоимость по сравнению с обычными фитингами, необходимость в точной подгонке.

В заключение, выбор фитингов для соединения металлопластиковых труб должен основываться на конкретных условиях эксплуатации, требованиях к системе и бюджете. Каждый тип фитинга имеет свои особенности, которые необходимо учитывать для обеспечения надежности и долговечности трубопровода.
