Развертка цилиндрическая – это незаменимый инструмент в арсенале любого специалиста, занимающегося обработкой отверстий, будь то в машиностроении, строительстве или других отраслях. В данной статье мы подробно рассмотрим различные виды цилиндрических разверток, их особенности и области применения, а также предоставим полезное видео, которое поможет вам правильно выбрать и использовать этот инструмент. Понимание принципов работы и правильного выбора развертки позволит значительно повысить качество финишной обработки отверстий и улучшить общую эффективность производственных процессов.
Развертки цилиндрические – ГОСТ и классификация
Развертка по принципу работы напоминает сверло: во время обработки отверстия она вращается вокруг своей оси и постепенно углубляется в материал. С помощью этого инструмента можно создавать отверстия с чистотой 7-8 классов и точностью 2-3 классов. Для сравнения, изделия первого класса точности достигаются исключительно с помощью тонкого шлифования и полирования, а при седьмом классе чистоты среднее арифметрическое отклонение от профиля составляет всего 0,63-1,25 мкм.

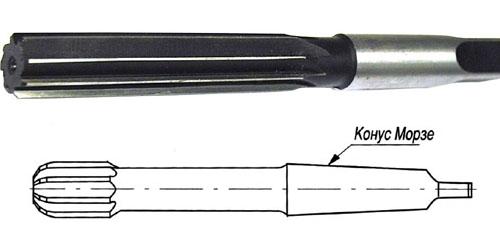

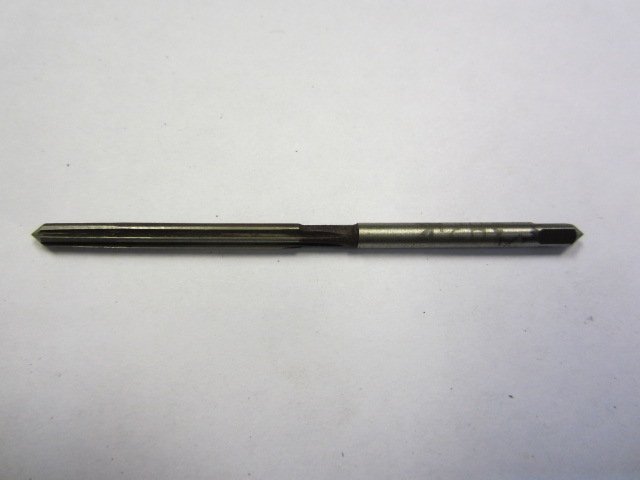

Развертки классифицируются по типу обрабатываемого отверстия на конические и цилиндрические. В зависимости от способа применения они делятся на ручные и машинные. Ручные цилиндрические развертки предназначены для выполнения работ вручную, например, с использованием воротка или электрической дрели на низких оборотах. Машинные инструменты применяются на различных станках. Изделия малого диаметра для машин могут иметь конический или цилиндрический хвостовик, в то время как ручные версии обычно имеют квадратный хвостовик.
Цельные развертки являются самыми простыми в своем классе и не подлежат регулировке по диаметру. Если они выходят из строя, единственным решением может быть шлифовка для уменьшения диаметра или использование в качестве чернового инструмента. Разжимные и сборные модели лишены этого недостатка, так как их сменный диаметр (в определенных пределах) позволяет использовать один и тот же инструмент для работы с различными диаметрами. Рабочая часть разжимных инструментов имеет отверстие, проходящее по центру и параллельно стенкам, а также продольные прорези.
Регулировка диаметра осуществляется с помощью шарика, который находится внутри и зажимается винтом или гаечным ключом. Большинство моделей разжимных разверток имеют диаметр в диапазоне от 6 до 50 мм, а регулировка возможна с точностью до 0,15 мм. Сборные развертки позволяют фиксировать зубья в корпусе с помощью винтов, что также дает возможность регулировать диаметр, хотя это может быть менее удобно.
Конические развертки могут использоваться для обработки цилиндрических отверстий, которые расширяются до конуса за несколько оборотов. Когда требуется значительно увеличить диаметр отверстия, необходимо использовать набор черновых, промежуточных и чистовых инструментов. Черновые развертки имеют ступенчатые зубья, расположенные по линии винта. Их принцип работы заключается в нарезке узких стружек с помощью кромок каждой ступени, что позволяет преобразовать цилиндрическое отверстие в ступенчатое.
Промежуточная развертка снимает меньшую стружку, ее режущие кромки оснащены стружкоразделительными канавками. Чистовая развертка обрабатывает стружку всей линией кромки, формируя окончательную поверхность конуса. Еще один тип инструмента — котельные развертки, предназначенные для обработки отверстий в металлических листах. Винтовые зубья в таких инструментах направлены против вращения, что предотвращает заедание и самозатягивание.
Развертка цилиндрическая – как устроен инструмент?
Цилиндрический инструмент состоит из нескольких ключевых компонентов: хвостовика, шейки и рабочей части. Хвостовик и шейка выполняют аналогичные функции, как у зенкеров и сверл. В рабочей части выделяют режущие и калибрующие элементы, а также направляющий конус, который помогает точно вводить инструмент в отверстие и защищает его от повреждений. Режущая часть формируется из конусов с зазубренной поверхностью, а калибрующая часть включает участок с обратной конусностью и цилиндрическую область.
Зубья на режущей части затачиваются остро, в то время как на калибрующей части оставляют цилиндрическую ленточку. Ширина этой ленточки варьируется в зависимости от обрабатываемых металлов, чтобы предотвратить налипание мелких частиц. Диаметр калибрующей части у многих разверток меньше диаметра самого инструмента, что создает обратный конус. Этот прием снижает трение развертки о уже обработанную поверхность, защищает отверстие от повреждений и облегчает извлечение инструмента. Для ручных разверток обратная конусность может быть настолько незначительной, что уменьшение диаметра начинается сразу за режущими элементами.
Выбор количества режущих зубьев зависит от обрабатываемого материала, конструкции и диаметра разверток. Чем больше зубьев, тем выше качество обработки, однако с увеличением их числа усложняется отвод стружки. Обычно количество зубьев четное. Для обработки отверстий с продольными канавками наиболее подходят инструменты с винтовыми зубьями, которые удобны при работе с легкими сплавами. Зубья на винтовых канавках могут быть наклонены под углом 30-45°. Направление их наклона противоположно вращению изделия, что предотвращает заедание или самозатягивание в отверстие. Развертки с большим углом наклона винтовой канавки обеспечивают более высокое качество обработки поверхности, хотя работать с ними сложнее.
| Параметр | Описание | Применение |
|---|---|---|
| Диаметр развертки | Размер развертки, который соответствует диаметру обрабатываемого отверстия | Определяет, насколько точно будет обработано отверстие |
| Материал | Материалы, из которых изготавливаются развертки (например, HSS, карбид) | Влияет на прочность и долговечность инструмента |
| Тип развертки | Различные типы разверток (например, конусные, цилиндрические) | Выбор типа зависит от формы и назначения отверстия |
Интересные факты
Вот несколько интересных фактов о развертках цилиндрических и их использовании для обработки отверстий:
-
Точность и качество: Развертки цилиндрические обеспечивают высокую точность обработки отверстий, что особенно важно в таких отраслях, как авиастроение и автомобилестроение. Они позволяют достигать точности до 0,01 мм, что делает их незаменимыми для создания деталей с высокими требованиями к качеству.
-
Разнообразие форм и размеров: Развертки бывают разных форм и размеров, что позволяет использовать их для обработки отверстий различного диаметра и глубины. Существуют как стандартные, так и специализированные развертки, которые могут иметь разные углы наклона и геометрию, что позволяет адаптировать инструмент под конкретные задачи.
-
Увеличение срока службы инструмента: Современные технологии обработки и материалы, из которых изготавливаются развертки, позволяют значительно увеличить их срок службы. Например, использование покрытий из нитрида титана (TiN) или других современных материалов снижает трение и износ, что делает развертки более долговечными и эффективными в работе.
Развертывание отверстий на практике – что нужно знать?
Для растачивания отверстий рекомендуется использовать два типа инструментов: черновую и чистовую развертку. Черновые развертки можно изготовить из старых, изношенных инструментов, перешлифованных до меньшего размера. Перед началом растачивания желательно обточить торцевую поверхность детали. Это обеспечит равномерную работу всех зубьев инструмента. Данная рекомендация актуальна и для чугунных деталей, так как отсутствие предварительной обработки может привести к быстрому затуплению зубьев.
Если вы планируете обрабатывать отверстия с продольными канавками, оптимальным выбором будет развертка с винтовыми зубьями. Использование инструмента с прямыми зубьями крайне не рекомендуется, так как при попадании прямого зуба в канавку отверстия инструмент может смещаться. Это приведет к незапланированному увеличению диаметра отверстия или даже к порче работы. Винтовые зубья, расположенные по диагонали, перекрывают канавку, что исключает отклонения от оси.
При обработке важно избегать спешки и поддерживать равномерную подачу. Чем меньше подача, тем качественнее будет результат. Скорость вращения инструмента должна быть низкой, что увеличивает срок службы изделий. Поэтому мастера часто предпочитают использовать обычный вороток для ручной обработки, так как это позволяет лучше контролировать процесс. В среднем, при растачивании отверстий диаметром до 50 мм скорость подачи должна составлять до 2 мм за оборот, а для чугуна – в два раза больше. Для стали средней твердости оптимальная скорость составляет от 6 до 16 м/мин, а для чугуна – от 4 до 14 м/мин. При увеличении диаметра отверстия следует снижать скорость резания, сохраняя при этом скорость подачи.
Выбор развертки для различных материалов
При выборе развертки для обработки отверстий необходимо учитывать множество факторов, связанных с материалом, из которого изготовлена деталь, а также с характеристиками самой развертки. Развертки могут быть выполнены из различных материалов, таких как быстрорежущая сталь (HSS), твердосплавные материалы и керамика, и каждый из этих вариантов имеет свои преимущества и недостатки.
Быстрорежущая сталь (HSS) является наиболее распространенным материалом для изготовления разверток. Она обладает хорошей прочностью и износостойкостью, что делает её подходящей для обработки большинства металлов, включая сталь, алюминий и медь. Однако, HSS развертки могут перегреваться при работе с более твердыми материалами, такими как нержавеющая сталь или титановый сплав, что может привести к их быстрому износу.
Твердосплавные развертки, изготовленные из карбида вольфрама, предлагают значительно более высокую твердость и износостойкость по сравнению с HSS. Они идеально подходят для обработки твердых и абразивных материалов, таких как нержавеющая сталь, титан и композитные материалы. Однако, твердосплавные развертки более хрупкие и могут ломаться при неправильном использовании, поэтому их следует применять с осторожностью и учитывать особенности обрабатываемого материала.
Керамические развертки, хотя и менее распространены, также могут быть использованы для обработки некоторых материалов, особенно в условиях высоких температур. Они обладают высокой твердостью и устойчивостью к износу, но их применение ограничено из-за хрупкости и высокой стоимости. Керамические развертки чаще всего используются в специализированных областях, таких как аэрокосмическая промышленность.
Кроме материала, важно учитывать и геометрию развертки. Развертки могут иметь различные углы заточки, формы и размеры, что также влияет на их эффективность при обработке различных материалов. Например, развертки с острыми углами заточки лучше подходят для обработки мягких материалов, в то время как более тупые углы обеспечивают лучшую производительность при работе с твердыми материалами.
Также стоит обратить внимание на тип покрытия развертки. Специальные покрытия, такие как TiN (нитрид титана) или TiAlN (нитрид титана-алюминия), могут значительно увеличить срок службы инструмента и улучшить его характеристики при работе с различными материалами. Эти покрытия снижают трение и повышают термостойкость, что делает развертки более эффективными и долговечными.
В заключение, выбор развертки для обработки отверстий должен основываться на тщательном анализе материала детали, условий обработки и требований к качеству поверхности. Правильный выбор инструмента позволит не только повысить производительность, но и значительно улучшить качество готовой продукции.
Технология обработки с использованием разверток
Развертка цилиндрическая является одним из ключевых инструментов в процессе механической обработки отверстий. Она предназначена для достижения высокой точности и качества поверхности, а также для улучшения геометрических характеристик отверстий. В отличие от сверл, которые в основном используются для создания отверстий, развертки позволяют не только расширять уже существующие отверстия, но и придавать им необходимую форму и размер.
Процесс обработки с использованием разверток включает несколько этапов. Сначала необходимо подготовить заготовку, которая может быть выполнена из различных материалов, таких как сталь, алюминий или пластик. Затем, после предварительной обработки отверстия, например, сверления, следует выбрать подходящую развертку в зависимости от требуемого диаметра и типа обработки.
Развертки могут быть как ручными, так и механическими. Ручные развертки используются в основном для небольших объемов работ и в условиях ограниченного пространства, тогда как механические развертки применяются на станках для массового производства, обеспечивая высокую производительность и точность.
Одним из важных аспектов технологии обработки является выбор материала развертки. Наиболее распространенными материалами являются быстрорежущая сталь (HSS) и твердые сплавы. Развертки из HSS обладают хорошими режущими свойствами и подходят для обработки мягких и средне твердых материалов. Твердые сплавы, в свою очередь, обеспечивают более высокую износостойкость и позволяют обрабатывать более твердые материалы, такие как нержавеющая сталь или титановый сплав.
Кроме того, развертки могут иметь различные формы и конструкции, что позволяет использовать их для обработки отверстий с различными требованиями. Например, конусные развертки предназначены для создания конусных отверстий, а фасонные развертки могут использоваться для обработки отверстий с определенными профилями.
При обработке с использованием разверток важно учитывать параметры резания, такие как скорость вращения, подача и глубина резания. Эти параметры должны быть оптимально подобраны в зависимости от материала заготовки и типа развертки, чтобы обеспечить максимальную эффективность и минимизировать износ инструмента.
В заключение, развертка цилиндрическая является незаменимым инструментом для достижения высокой точности и качества обработки отверстий. Правильный выбор развертки, а также соблюдение технологии обработки позволяют значительно улучшить производственные процессы и обеспечить долговечность готовых изделий.
Уход и обслуживание разверток цилиндрических
это важный аспект, который напрямую влияет на качество обработки отверстий и срок службы инструмента. Правильное обращение с развертками позволяет избежать преждевременного износа и обеспечивает высокую точность при выполнении работ.
Первым шагом в уходе за развертками является регулярная проверка их состояния. Необходимо осматривать рабочую часть инструмента на наличие повреждений, таких как сколы, трещины или износ. Если обнаружены какие-либо дефекты, развертку следует отремонтировать или заменить, чтобы избежать ухудшения качества обработки.
После каждой операции рекомендуется очищать развертки от стружки и загрязнений. Для этого можно использовать сжатый воздух или специальные щетки. Это поможет предотвратить накопление остатков материала, которые могут повредить режущие кромки и снизить эффективность работы.
Кроме того, важно следить за смазкой инструмента. Использование подходящих смазочных материалов не только снижает трение, но и способствует лучшему удалению стружки из зоны резания. Это особенно актуально при обработке твердых материалов, где высокая температура может привести к быстрому износу развертки.
Хранение разверток также играет ключевую роль в их долговечности. Инструменты следует хранить в специальных контейнерах или на магнитных подставках, чтобы избежать механических повреждений. Важно также защищать развертки от влаги и коррозии, что может быть достигнуто с помощью антикоррозийных покрытий или масел.
Регулярная заточка разверток – еще один важный аспект их обслуживания. Заточка должна проводиться в соответствии с рекомендациями производителя и с использованием специализированного оборудования. Правильная заточка обеспечивает сохранение геометрии режущих кромок и улучшает качество обработки.
Наконец, стоит отметить, что обучение персонала правильному обращению с развертками также является важным элементом ухода за инструментом. Работники должны быть осведомлены о правилах эксплуатации, ухода и обслуживания, чтобы минимизировать риски повреждений и повысить эффективность работы.
Таким образом, уход и обслуживание цилиндрических разверток – это комплекс мероприятий, направленных на продление срока службы инструмента и обеспечение высококачественной обработки отверстий. Соблюдение этих рекомендаций позволит значительно повысить производительность и снизить затраты на замену инструмента.
