В условиях современного городского хозяйства жироуловители играют ключевую роль в поддержании чистоты и функциональности канализационных систем. Эта статья предлагает подробное руководство по изготовлению жироуловителя своими руками, включая необходимые чертежи, фото и видеоинструкции. Мы рассмотрим функции и принцип действия устройства, а также поможем вам выбрать и рассчитать материалы, чтобы обеспечить эффективную работу вашей системы. Следуя нашим пошаговым рекомендациям, вы сможете создать надежный жироуловитель, который защитит вашу канализацию от засоров и загрязнений.

Изобретение для устранения засоров

Жироуловитель — эффективное решение для тех, кто часто сталкивается с засорением кухонной канализации. Это устройство состоит из нескольких компонентов и функционирует по уникальному принципу.

Жироуловитель промышленный

Функция жироуловителя

Жироуловитель выполняет важную задачу — отделяет жир от воды. Это устройство подключается к канализационным трубам и предотвращает засоры, вызванные накоплением жира.

Жироуловитель эффективно работает благодаря ключевым компонентам:

• входной патрубок;
• перегородка;
• выходной патрубок в форме тройника.

Все элементы, способствующие отделению жира от воды, помещены в пластиковый корпус. Патрубки для входа и выхода воды устанавливаются так, чтобы их часть находилась снаружи корпуса.

Интересные факты

Вот несколько интересных фактов о жироуловителях и их роли в спасательных миссиях:

1. Экологическая защита: Жироуловители играют ключевую роль в защите водоемов от загрязнения. Они предотвращают попадание жиров, масел и жировых отложений в канализацию и, в конечном итоге, в реки и океаны, что помогает сохранить экосистему и биоразнообразие.

2. Технологические инновации: Современные жироуловители могут быть оснащены датчиками и системами автоматического контроля, которые позволяют отслеживать уровень накопленных жиров и масел. Это помогает своевременно проводить очистку и предотвращать переполнение, что особенно важно в условиях спасательных операций.

3. Многофункциональность: Жироуловители не только очищают сточные воды, но и могут быть использованы для переработки собранных жиров. Например, отработанные масла могут быть переработаны в биодизель, что способствует устойчивому развитию и снижению зависимости от ископаемых источников энергии.

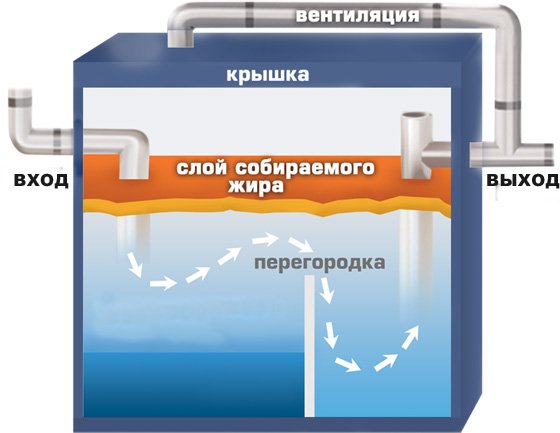

Принцип работы жироуловителей

Принцип действия устройства

Жироуловитель функционирует следующим образом:

1. Входной патрубок принимает сточные воды из кухонной мойки.
2. В первой камере скапливается загрязненная вода. В процессе очистки жир поднимается вверх и задерживается на перегородке, высота которой составляет две трети от общего объема устройства.
3. Очищенная от жира вода проходит через перегородку и попадает во вторую секцию жироуловителя.
4. Из второй камеры жидкость по дну устройства перетекает в выходной патрубок, выполненный в виде тройника. Оттуда очищенная вода направляется в канализацию.

В результате прохождения воды через специальные секции жир скапливается на поверхности рабочей жидкости, объем которой остается постоянным.

Жир будет постепенно накапливаться в отведенном для него пространстве устройства. Поэтому рекомендуется раз в две недели полностью отсоединять жироуловитель от канализационной системы и очищать его от накопленного жира. Если из мойки в канализацию попадает большое количество загрязнений, целесообразно увеличить частоту чистки.

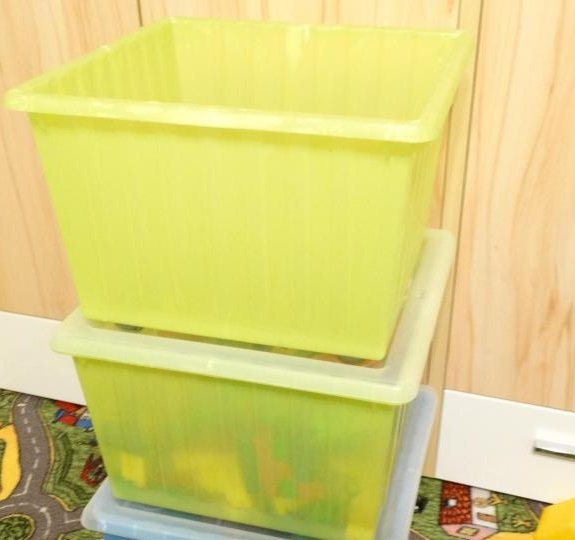

Выбор материала под жироуловитель

Чтобы самостоятельно создать устройство для удаления жира из воды, в первую очередь необходимо подобрать подходящую ёмкость. Корпус жироуловителя может быть изготовлен из пищевого пластика, стеклопластика, нержавеющей стали или полипропилена.

Ёмкость должна иметь прямоугольную форму, а плотная крышка является важным элементом. Например, крышка от пластикового ящика для игрушек отлично подойдёт для корпуса жироуловителя.

К патрубкам нет строгих требований. Для создания отверстий в контейнере из безопасного материала, позволяющих вводить и выводить воду, можно использовать канализационное колено.

Диаметр элементов, направляющих жидкость, должен соответствовать размерам труб канализационной системы. Обычно диаметр труб для водоотведения составляет 5 см, но для выводного патрубка иногда используют изделия диаметром 11 см.

Кроме ёмкости и колена, для сборки жироуловителя понадобятся:

• 2 трубы диаметром 10 см, длина которых составляет 2/3 высоты ёмкости, или 2 пластиковых листа такой же высоты (будущие перегородки);
• отрезок трубы длиной, равной вышеупомянутым элементам, но с меньшим диаметром (5 см), монтажным расширением и резиновой манжетой на краю.

Для упрощения выбора необходимых материалов полезно заранее подготовить схему с изображением канализационной системы, к которой будет подключён жироуловитель.

Расчёт основных параметров

При расчёте жироуловителя важно учитывать размеры его корпуса, так как они влияют на эффективность работы устройства.

Для вычисления объёма ёмкости жироуловителя используется формула Р=nхPs. Здесь Р — производительность устройства в литрах в секунду, n — количество раковин на кухне, а Ps — скорость потока воды в системе водоснабжения, обычно равная 0,1 л/с.

Предположим, на кухне имеется одна раковина. В этом случае расчёт будет выглядеть так:

1. Определяем производительность жироуловителя (Р=1х0,1=0,1 л/с).
2. Рассчитываем объём устройства, применяя формулу V=60хPхt, где t — среднее время оседания жира, приблизительно равное шести минутам. В результате получаем 36 л (V=60х0,1х6=36 л).

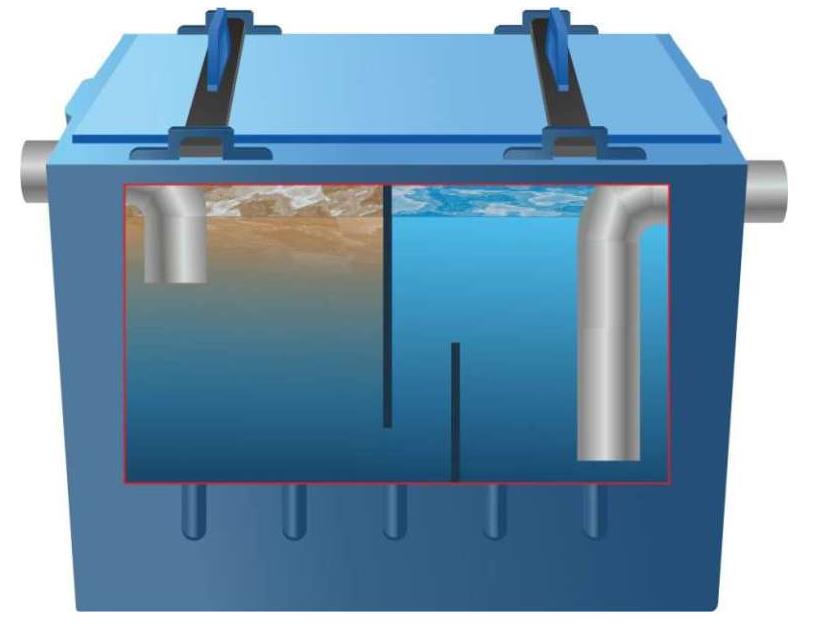

3. Подбираем размеры ёмкости для жироуловителя. Переведём объём из литров в кубические метры: 36 л соответствует 0,036 м³. Далее находим размеры, произведение которых даст нужный объём. 0,036 м³ можно получить, умножив 0,3 м на 0,3 м и на 0,4 м. Эти значения станут параметрами ёмкости для жироуловителя. В качестве высоты можно использовать как 0,3 м, так и 0,4 м.

Подготовка к изготовлению приспособления

После определения размеров корпуса жироуловителя подготовьте чертёж и соберите необходимые инструменты для сборки.

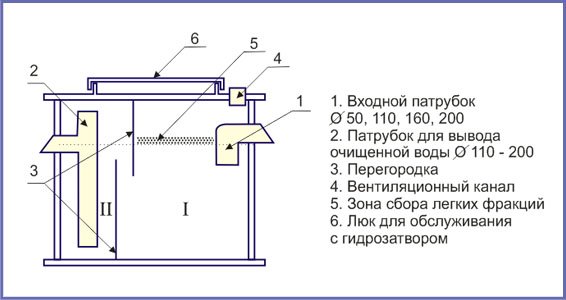

Чертёж жироуловителя

На этапе разработки чертежа необходимо указать местоположение входного и выходного отверстий.

Нижняя часть патрубка для отвода воды из жироуловителя в канализационную систему должна находиться на 3–5 см ниже середины входного отверстия. Прорезь для установки патрубка подачи воды следует располагать рядом с крышкой корпуса.

Необходимые инструменты

Для создания жироуловителя понадобятся следующие инструменты:

• электрический лобзик или пила;
• санитарный герметик;
• наждачная бумага;
• резиновая уплотнительная лента с клеевым слоем.

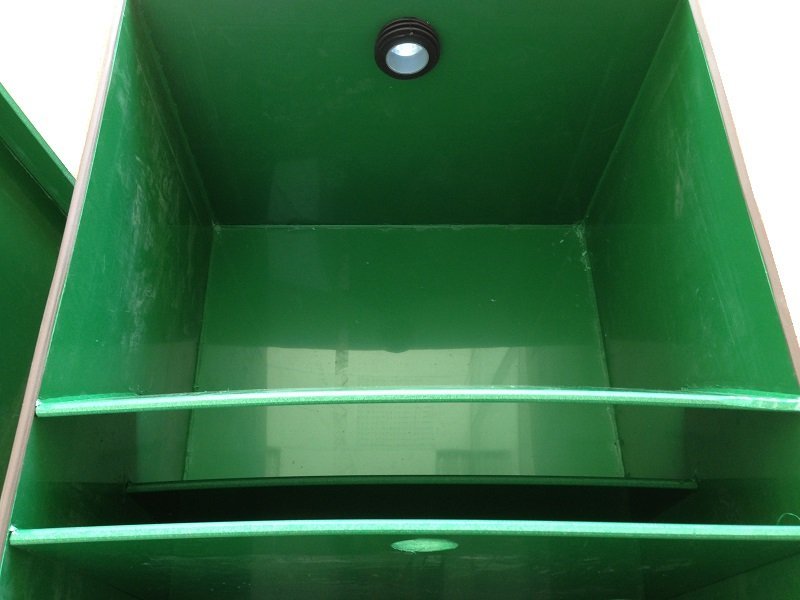

Руководство по созданию жироуловителя для канализации

Создание жироуловителя не представляет особой сложности, если следовать следующим шагам:

1. Определите место установки устройства для сбора жира в канализационной системе. Это может быть участок под кухонной раковиной или на улице, но избегайте расположения вблизи легковоспламеняющихся предметов.
2. Убедитесь, что крышка контейнера для жироуловителя плотно закрыта. Используйте силиконовую или резиновую прокладку для уплотнения.
3. В одной из стенок контейнера сделайте отверстие для входного патрубка. Обычно его располагают близко к крышке или на расстоянии 5 см от верхнего края боковой стенки.
4. Напротив первого отверстия высверлите второе для установки выходного патрубка. Оно должно находиться так, чтобы нижний конец трубы был на 10–15 см ниже уровня входного отверстия. Край выходного патрубка должен быть выше дна контейнера на несколько сантиметров.
5. Закрепите патрубки в отверстиях, используя уплотнители и эпоксидную смолу для надежной фиксации.
6. Внутри контейнера установите две перегородки. Первую перегородку прикрепите в верхней части контейнера с помощью термоклея, чтобы она возвышалась на 10 см над дном. Вторую перегородку, длина которой составляет 2/3 от высоты контейнера, установите в нижней части жироуловителя, разделив устройство на три секции.

Полезные советы

Для успешной сборки жироуловителя учтите несколько важных рекомендаций:

• Если сомневаетесь в прочности перегородок под давлением воды, используйте надежный фиксатор — эпоксидную смолу с уголками.
• Чтобы защитить перегородки от деформации, обмотайте их резиновыми жгутами, вырезанными из автомобильной резины.
• Перегородки можно устанавливать не только вертикально, но и под углом, закрепляя их длинными болтами.
• Отверстия для входа и выхода патрубков не обязательно размещать строго в центре короба; смещение от середины поможет сэкономить пространство под раковиной.
• Для создания отверстий под патрубки используйте детский выжигатель по дереву, если есть опасения, что электролобзик может привести к трещинам.
• Вентиляционное отверстие не обязательно, так как процесс брожения в жироуловителе происходит медленно.

Видео: эксплуатация самодельного жироуловителя

Создание и монтаж данного устройства позволит безопасно использовать раковину, не беспокоясь о загрязнении канализационных труб. Достаточно раз в две недели отсоединять устройство от системы и тщательно очищать его от накопившихся остатков.

Самодельная жироловка (жироуловитель)

Тестирование и настройка жироуловителя

После завершения процесса изготовления жироуловителя, следующим важным этапом является его тестирование и настройка. Этот процесс необходим для обеспечения эффективной работы устройства и предотвращения загрязнения канализации. В данной части статьи мы рассмотрим основные шаги, которые необходимо выполнить для успешного тестирования и настройки жироуловителя.

1. Подготовка к тестированию

Перед началом тестирования жироуловителя необходимо убедиться, что все компоненты устройства установлены правильно и надежно закреплены. Проверьте, что все соединения герметичны, а сам жироуловитель установлен на ровной поверхности. Также важно убедиться, что система канализации, к которой подключен жироуловитель, функционирует корректно.

2. Проведение теста на герметичность

Первым шагом в тестировании является проверка герметичности жироуловителя. Для этого можно использовать простой метод: заполните устройство водой до уровня, превышающего уровень слива. Оставьте его в таком состоянии на несколько часов и проверьте, нет ли утечек. Если вода начинает вытекать, необходимо устранить все обнаруженные проблемы, такие как неплотные соединения или поврежденные уплотнители.

3. Проверка работы системы

После успешного теста на герметичность следует проверить, как жироуловитель справляется с отводом сточных вод. Для этого можно запустить систему с небольшим количеством воды и наблюдать за тем, как она проходит через жироуловитель. Важно убедиться, что вода не застаивается и свободно уходит в канализацию. Если возникают проблемы с отводом, возможно, потребуется регулировка угла наклона устройства или очистка фильтров.

4. Настройка уровня воды

Жироуловитель должен работать в определенном диапазоне уровней воды для обеспечения максимальной эффективности. Для настройки уровня воды необходимо установить поплавковый механизм, который будет контролировать уровень жидкости внутри устройства. Поплавок должен быть настроен таким образом, чтобы при достижении определенного уровня он активировал насос, который будет отводить излишки воды. Это поможет предотвратить переполнение жироуловителя и обеспечит его стабильную работу.

5. Регулярное обслуживание

После успешного тестирования и настройки жироуловителя важно установить график регулярного обслуживания. Это включает в себя периодическую проверку состояния устройства, очистку фильтров и удаление накопившихся жировых отложений. Регулярное обслуживание поможет продлить срок службы жироуловителя и обеспечить его эффективную работу на протяжении многих лет.

6. Документация и мониторинг

Не забывайте вести документацию о проведенных тестах и настройках жироуловителя. Записывайте результаты тестирования, дату обслуживания и любые изменения, которые были внесены в систему. Это поможет вам отслеживать эффективность работы устройства и выявлять возможные проблемы на ранних стадиях.

Таким образом, тестирование и настройка жироуловителя являются ключевыми этапами, которые обеспечивают его эффективную работу и предотвращают загрязнение канализации. Следуя вышеописанным шагам, вы сможете гарантировать, что ваш жироуловитель будет функционировать наилучшим образом.

Устранение возможных проблем

При изготовлении жироуловителя для канализации важно учитывать возможные проблемы, которые могут возникнуть в процессе его эксплуатации. Правильное проектирование и монтаж устройства помогут избежать многих неприятностей, связанных с его работой.

Одной из основных проблем является засорение жироуловителя. Это может произойти, если устройство не будет регулярно очищаться. Жир, который накапливается в жироуловителе, может затвердевать и образовывать пробки, что приведет к снижению эффективности работы системы. Рекомендуется устанавливать жироуловитель в местах, где его можно легко обслуживать, а также разрабатывать график регулярной очистки, чтобы избежать накопления жира.

Еще одной распространенной проблемой является неправильный выбор размеров жироуловителя. Если устройство будет слишком маленьким для объема сточных вод, оно не сможет эффективно выполнять свои функции. Важно правильно рассчитать необходимый объем жироуловителя, основываясь на количестве сточных вод, которые будут поступать в систему. Для этого можно использовать специальные формулы или обратиться к специалистам.

Также стоит обратить внимание на качество материалов, из которых будет изготовлен жироуловитель. Некачественные или неподходящие материалы могут привести к коррозии и разрушению устройства, что, в свою очередь, вызовет утечки и загрязнение окружающей среды. Рекомендуется использовать устойчивые к коррозии материалы, такие как нержавеющая сталь или специальные пластиковые композиты.

Необходимо учитывать и правильное расположение жироуловителя. Устройство должно быть установлено на уровне, который позволит сточным водам свободно поступать в него. Неправильное расположение может привести к образованию воздушных пробок и снижению эффективности работы жироуловителя. Также важно обеспечить доступ к устройству для его обслуживания и очистки.

Наконец, стоит помнить о необходимости соблюдения норм и правил, регулирующих установку и эксплуатацию жироуловителей. В разных регионах могут действовать различные требования, и их несоблюдение может привести к штрафам и другим юридическим последствиям. Перед началом работ рекомендуется ознакомиться с местными нормами и, при необходимости, проконсультироваться с профессионалами.

Таким образом, устранение возможных проблем при изготовлении и эксплуатации жироуловителя требует внимательного подхода и тщательного планирования. Следуя рекомендациям и учитывая все аспекты, можно создать эффективное устройство, которое будет служить долго и надежно.

Обслуживание и уход за жироуловителем

Обслуживание и уход за жироуловителем являются ключевыми аспектами, которые обеспечивают его эффективную работу и долговечность. Правильное обслуживание позволяет предотвратить засоры, неприятные запахи и другие проблемы, связанные с работой канализации. Рассмотрим основные этапы и рекомендации по уходу за жироуловителем.

Регулярная проверка состояния

Первым шагом в обслуживании жироуловителя является регулярная проверка его состояния. Рекомендуется проводить визуальный осмотр не реже одного раза в месяц. Обратите внимание на уровень жира и осадка в резервуаре. Если уровень жира превышает 25% от общего объема жироуловителя, необходимо провести его очистку.

Очистка жироуловителя

Очистка жироуловителя должна проводиться не реже одного раза в три месяца, однако в зависимости от интенсивности эксплуатации и объема сточных вод, этот период может варьироваться. Процесс очистки включает в себя:

• Слив сточных вод: Перед началом очистки необходимо слить сточные воды из жироуловителя. Это можно сделать с помощью насоса или вручную, если конструкция позволяет.
• Удаление жира и осадка: Используйте специальные инструменты, такие как скребки и ведра, для удаления жира и осадка. Важно аккуратно извлекать отложения, чтобы не повредить внутренние стенки устройства.
• Промывание: После удаления жира рекомендуется промыть резервуар горячей водой с добавлением моющих средств, чтобы устранить остатки жира и бактерий.

Проверка и замена фильтров

Если ваш жироуловитель оборудован фильтрами, их необходимо регулярно проверять и при необходимости заменять. Фильтры могут забиваться, что приводит к снижению эффективности работы устройства. Рекомендуется проверять фильтры не реже одного раза в месяц и заменять их по мере необходимости.

Профилактика засоров

Для предотвращения засоров в жироуловителе следует избегать сброса в канализацию продуктов, которые могут привести к образованию жировых отложений. К таким продуктам относятся:

• Масла и жиры (растительные и животные);
• Крупы и макароны;
• Кофейная гуща;
• Сахар и сладости.

Также стоит установить специальные решетки или сетки на сливные отверстия, чтобы предотвратить попадание крупных частиц пищи в жироуловитель.

Профессиональное обслуживание

Несмотря на то, что владельцы могут самостоятельно проводить регулярное обслуживание жироуловителя, рекомендуется периодически обращаться к профессиональным службам для проведения более глубокой очистки и диагностики. Специалисты обладают необходимым оборудованием и опытом для выполнения этой задачи, что гарантирует высокое качество обслуживания.

В заключение, регулярное обслуживание и уход за жироуловителем не только продлевают срок его службы, но и способствуют поддержанию чистоты и здоровья канализационной системы в целом. Следуя приведенным рекомендациям, вы сможете обеспечить эффективную работу вашего жироуловителя и избежать неприятных последствий.

Рекомендации по эксплуатации

Эксплуатация жироуловителей требует внимательного подхода и соблюдения определенных рекомендаций для обеспечения их эффективной работы и долговечности. Ниже представлены ключевые аспекты, которые помогут вам правильно использовать и обслуживать жироуловитель.

Регулярная проверка и очистка: Один из самых важных аспектов эксплуатации жироуловителя – это регулярная проверка его состояния и очистка. Рекомендуется проводить осмотр устройства не реже одного раза в месяц. В процессе проверки необходимо убедиться, что нет засоров, а также что все соединения и уплотнения находятся в исправном состоянии. Очистка жироуловителя должна проводиться не реже одного раза в три месяца, а в случае интенсивного использования – чаще.

Правильная утилизация жиров: Собранные жиры и масла необходимо утилизировать в соответствии с местными нормами и правилами. Нельзя сбрасывать их в канализацию, так как это может привести к засорам и другим проблемам в системе. Лучше всего передать собранные жиры специализированным компаниям, занимающимся их переработкой.

Контроль за температурой сточных вод: Температура сточных вод, поступающих в жироуловитель, не должна превышать 60 градусов Цельсия. Высокая температура может негативно сказаться на работе устройства и привести к его повреждению. Если в вашем производственном процессе используются горячие жидкости, стоит предусмотреть систему их охлаждения перед попаданием в жироуловитель.

Избегание попадания нежелательных веществ: В жироуловитель не должны попадать химические вещества, такие как растворители, кислоты или щелочи, так как они могут повредить устройство и снизить его эффективность. Необходимо обучить сотрудников, работающих с канализацией, правилам правильного обращения с отходами и контролировать их соблюдение.

Профессиональное обслуживание: Рекомендуется периодически привлекать специалистов для проведения профессионального обслуживания жироуловителя. Это позволит выявить возможные проблемы на ранних стадиях и предотвратить серьезные поломки. Профессионалы смогут провести более глубокую диагностику и очистку, чем это возможно в домашних условиях.

Документация и ведение учета: Важно вести учет всех проведенных работ по обслуживанию жироуловителя, включая даты очистки, объем собранных жиров и проведенные ремонты. Это поможет не только контролировать состояние устройства, но и будет полезно в случае проверки со стороны контролирующих органов.

Соблюдение этих рекомендаций позволит вам эффективно использовать жироуловитель, продлить его срок службы и минимизировать риски, связанные с загрязнением канализации и окружающей среды.
