В данной статье мы рассмотрим различные способы изготовления кузнечного горна для ковки металла своими руками, что позволит вам создать собственное кузнечное оборудование в домашних условиях. Мы подробно обсудим особенности сборки домашней кузницы, включая устройство горна из паяльной лампы, угольный горн и переносное устройство на газу. Также будут даны рекомендации по правилам работы с приспособлением принудительного поддува, что обеспечит безопасность и эффективность в процессе ковки. Эта информация будет полезна как новичкам, так и опытным кузнецам, стремящимся оптимизировать свои рабочие процессы и расширить возможности в создании металлических изделий.

Особенности бытового кузнечного горна

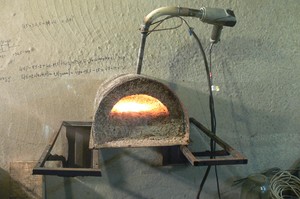

Из-за высокой стоимости плавильных установок не каждый может позволить себе такое специализированное оборудование. Тем не менее, создать газовый кузнечный горн своими руками для домашних нужд вполне реально, если правильно выбрать форму, мощность и конструкцию системы подачи воздуха. Простую кузню для художественной ковки или литья цветных металлов можно собрать из нескольких шамотных кирпичей и листового металла.

Создание горна для работы с черными металлами не вызывает особых трудностей. Простую конструкцию можно изготовить из металлической емкости с отверстием в боковой стенке для установки газовой горелки. Систему подачи газа можно собрать из отрезка трубы и муфты, а в качестве опоры для емкости подойдут длинные болты. Футеровка газового очага осуществляется засыпкой смеси из алебастра или гипса, песка и воды.

Горн следует оснастить защитным кожухом, керамической трубкой или подходящей по размеру бутылкой. После футеровки и сверления отверстия для подачи газа устройство устанавливается в удобном месте, вдали от легковоспламеняющихся материалов. К преимуществам данной конструкции относятся возможность перемещения печи и регулировки температуры нагрева заготовки, что особенно удобно при работе с различными ковочными материалами.

Собираем кузнечный горн за час без сварки homemade forge

Принцип работы установки

Перед началом сборки термической установки важно разобраться в принципах работы самодельного горна для ковки металла. Это упростит конструкцию печи для домашнего использования. Основой работы устройства является выделение энергии при сжигании смеси углерода и кислорода, а также процент расплавленного металла. Углерод предотвращает окисление металла в процессе плавления, а постоянная подача газа быстро повышает температуру в горне.

Нагрев металла требует определенных навыков и знаний. Просто собрать мини-горн недостаточно; необходимо контролировать подачу кислорода в топливо, объем которого не должен превышать 95%. Перегрев заготовки приводит к науглероживанию металла, из-за чего сталь становится хрупкой и превращается в чугун.

При разработке чертежа кузнечного устройства важно учитывать тип энергетического вещества, который повлияет на конструкцию очага. Топливо для горна может быть:

• газовым (бутан, пропан);
• жидким (солярка, мазут);
• твердым (древесный уголь, кокс);
• смешанным (газово-жидким).

В зависимости от предполагаемых работ и размеров заготовки термическая печь может иметь открытую или закрытую зону очага. Домашнему мастеру следует помнить, что бытовой газ можно использовать в горне только после предварительной очистки от серы с помощью «прогонки» через жидкий нафталин. Изделия из нагретого газовой горелкой металла не подходят для использования в качестве нагружаемых деталей.

Основным требованием для обеспечения безопасности является установка мощной принудительной вентиляционной системы, даже если для создания кузнечного горна используется бытовой паяльный аппарат на баллонном газе. Это устройство позволит заниматься изготовлением декоративных элементов интерьера и экстерьера прямо в гараже.

Самодельный кузнечный горн из двух ведер и вентилятора forge

Интересные факты

Вот несколько интересных фактов о способах изготовления кузнечного горна для ковки своими руками:

1. Использование подручных материалов: Многие кузнецы-любители создают горны из доступных материалов, таких как старые газовые баллоны, металлические бочки или даже кирпичи. Эти материалы могут быть легко адаптированы для создания эффективного горна, что делает кузнечное дело доступным для широкой аудитории.

2. Принцип работы: Основной принцип работы кузнечного горна заключается в создании высоких температур за счет сжигания топлива (угля, древесины или кокса) и подачи воздуха. Некоторые мастера используют вентиляторы или ручные мехи для увеличения подачи воздуха, что позволяет достичь более высокой температуры и улучшить качество ковки.

3. Разнообразие конструкций: Существует множество различных конструкций кузнечных горнов, включая традиционные и современные. Например, некоторые кузнецы предпочитают строить горны с вертикальным или горизонтальным расположением топки, что влияет на эффективность горения и удобство работы. Эксперименты с формой и размерами горна могут привести к созданию уникальных решений, подходящих для конкретных задач.

Изготовление печи из паяльной лампы

При создании горна для ковки своими руками необходимо установить паяльную лампу в подготовленное углубление, обложенное шамотным кирпичом и оснащенное колосниковой решеткой. При укладке огнеупорных кирпичей важно оставлять промежутки между ними для свободного доступа воздуха в камеру сгорания. Угол наклона блоков определяется мастером в зависимости от конструкции.

В углубление, выложенное из кирпичей на решетке, помещаются древесный уголь или кокс. На паяльную лампу устанавливается патрубок, который подводится к колосникам. Заготовка для ковки размещается между кирпичной кладкой, а угольный концентрат поджигается снизу. Для отвода дыма над колосниками устанавливается зонд, шатер или дымоход.

Твердотопливное устройство для кузни

Самой простой моделью твердотопливного устройства для частной кузницы является открытая уличная печь, не требующая установки вентиляционной системы. При строительстве конструкции необходимо залить армированное бетонное основание и уложить стеновой кирпич. Стол следует разместить на удобной высоте, а в одной из стен оставить отверстие для поддувала.

Горн формируется из шамотного кирпича с опорой на стальные уголки, а в центральной части конструкции оставляется пространство для колосника. Для обеспечения хорошей тяги в очаге можно установить дымоход или зонд. Система подачи воздуха монтируется на завершающем этапе строительных работ. Установка электрического вентилятора в дымоход или кузнечных мехов значительно усилит тягу.

В домашней кузнице наличие емкости для закалки деталей и газовоздушной камеры не обязательно. Эти элементы могут быть полезны при работе с булатной сталью, когда требуется термическая или противоударная закалка. В газовоздушной камере выполняются следующие операции:

• сушка и подогрев кислорода;
• фильтрация кислорода от конденсата и посторонних примесей;
• смешивание воздуха с легирующими добавками для улучшения свойств стали.

Для плавки драгоценных металлов и создания сплавов цветных металлов необходимо изготовление горнила из термостойкого материала. Устройство в форме колпака позволяет повысить рабочую температуру в печи, минимизируя риск перегрева заготовки и образования нагара.

Самодельный кузнечный горн из консервной банки

КОВКА С НУЛЯ (S01E02) — ГАЗОВЫЙ ГОРН. Часть 1

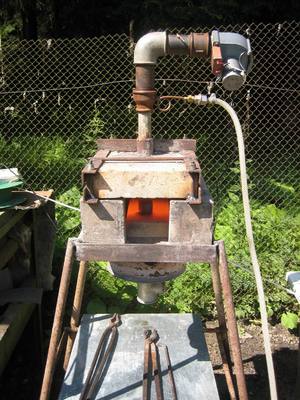

Домашняя кузница на газу

Для создания простой домашней кузни на газу можно использовать детали от старого велосипеда. Обработав «звездочку» от трансмиссии на токарном станке, устройство будет работать на бутане или пропане, обеспечивая нагрев небольших замкнутых горнов. Ключевой момент при эксплуатации переносной конструкции — строгий запрет на использование горелки с ацетиленом. Высокая температура пламени может повредить «звездочку» и привести к взрыву печи.

Собрать такое устройство несложно, а самодельный горн для ковки по характеристикам почти не уступает заводским аналогам, но стоит значительно дешевле. Важно соблюдать правила безопасности как при изготовлении, так и при использовании устройства.

Кузнечный горн своими руками очень простой очень быстро

Выбор материалов для горна

При изготовлении кузнечного горна одним из ключевых этапов является выбор материалов. Правильный выбор материалов не только влияет на эффективность работы горна, но и на его долговечность и безопасность. Рассмотрим основные материалы, которые могут быть использованы для создания кузнечного горна.

1. Корпус горна

Корпус горна можно изготовить из различных материалов, но наиболее распространенными являются:

• Металл: Сталь или чугун — это прочные и долговечные материалы, которые способны выдерживать высокие температуры. Металлический корпус горна обеспечивает хорошую теплоизоляцию и защиту от внешних воздействий.
• Кирпич: Огнеупорный кирпич — отличный выбор для создания корпуса, так как он способен выдерживать высокие температуры и не подвержен деформации. Кирпичный горн также имеет хорошую теплоемкость.
• Камень: Натуральный камень, такой как базальт или гранит, также может быть использован для создания горна. Он обладает высокой термостойкостью и долговечностью, но его труднее обрабатывать.

2. Топливо

Выбор топлива для горна также играет важную роль. Наиболее распространенные варианты:

• Древесный уголь: Это традиционное топливо для кузнечного горна. Он обеспечивает высокую температуру горения и доступен в большинстве регионов.
• Бензин или дизельное топливо: Используются в горнах с принудительной подачей воздуха. Они обеспечивают высокую температуру, но требуют особой осторожности при использовании.
• Газ: Природный газ или пропан могут быть использованы в газовых горнах. Они удобны в использовании и обеспечивают стабильное горение, но требуют наличия газового оборудования.

3. Изоляционные материалы

Для повышения эффективности горна и снижения теплопотерь необходимо использовать изоляционные материалы:

• Керамическая вата: Обладает высокой термостойкостью и низкой теплопроводностью, что делает её отличным выбором для изоляции горна.
• Минеральная вата: Также подходит для изоляции, но менее устойчива к высоким температурам по сравнению с керамической ватой.
• Огнеупорные плиты: Используются для создания внутренней части горна, обеспечивая защиту от высоких температур.

4. Дополнительные компоненты

Для повышения функциональности горна могут потребоваться дополнительные компоненты:

• Вентилятор: Для обеспечения принудительной подачи воздуха, что увеличивает температуру горения и улучшает процесс ковки.
• Регуляторы температуры: Позволяют контролировать уровень нагрева, что особенно важно при работе с различными металлами.

Выбор материалов для кузнечного горна — это важный этап, который требует внимательного подхода. Правильные материалы обеспечат не только эффективность работы, но и безопасность при использовании горна. Перед началом сборки рекомендуется тщательно изучить все доступные варианты и выбрать наиболее подходящие для ваших нужд.

Безопасность при работе с кузнечным горном

Работа с кузнечным горном требует особого внимания к безопасности, так как процесс ковки связан с высокими температурами, открытым огнем и потенциальными опасностями. Прежде чем приступить к изготовлению и использованию кузнечного горна, необходимо ознакомиться с основными правилами безопасности, которые помогут избежать травм и несчастных случаев.

1. Защита органов дыхания: При работе с кузнечным горном выделяются вредные газы и дым. Используйте респиратор или маску, чтобы защитить легкие от вдыхания токсичных веществ. Также рекомендуется работать в хорошо проветриваемом помещении или на открытом воздухе.

2. Защита глаз: Искры и мелкие частицы металла могут повредить глаза. Обязательно носите защитные очки или щиток, чтобы предотвратить травмы. Это особенно важно при ковке, когда металл нагревается до высоких температур и может разлетаться в разные стороны.

3. Защита кожи: Работая с горячими материалами, важно защитить кожу от ожогов. Носите специальную кузнечную одежду, включая длинные рукава, перчатки и обувь с закрытым носком. Избегайте синтетических материалов, которые могут воспламениться.

4. Правильное размещение горна: Убедитесь, что кузнечный горн установлен на устойчивой поверхности, вдали от легковоспламеняющихся материалов. Не размещайте горн в замкнутом пространстве, где может скапливаться угарный газ.

5. Пожарная безопасность: Всегда имейте под рукой средства для тушения пожара, такие как огнетушитель или ведро с песком. Перед началом работы убедитесь, что все средства пожаротушения находятся в исправном состоянии и доступны.

6. Обучение и опыт: Если вы новичок в кузнечном деле, рекомендуется пройти обучение у опытного кузнеца или посетить курсы. Знание основ работы с горном и ковкой поможет избежать многих ошибок и повысит вашу безопасность.

7. Рабочая зона: Держите рабочую зону в чистоте и порядке. Уберите все лишние предметы, которые могут стать причиной падения или травмы. Обеспечьте достаточное пространство для маневра и работы с инструментами.

Соблюдение этих правил безопасности поможет вам не только защитить себя, но и создать комфортные условия для работы. Помните, что безопасность должна быть на первом месте, и только после ее обеспечения можно сосредоточиться на процессе ковки и творчестве.

Настройка и обслуживание горна

Правильная настройка и регулярное обслуживание кузнечного горна являются ключевыми аспектами для обеспечения его эффективной работы и долговечности. В этом разделе мы рассмотрим основные шаги, которые помогут вам правильно настроить горн и поддерживать его в хорошем состоянии.

1. Подготовка к настройке

Перед началом настройки горна убедитесь, что он установлен на ровной и устойчивой поверхности. Это предотвратит возможные вибрации и обеспечит безопасность во время работы. Также проверьте, что все компоненты горна, такие как вентилятор, топка и дымоход, находятся в хорошем состоянии и правильно соединены.

2. Настройка подачи воздуха

Одним из ключевых факторов, влияющих на эффективность горна, является подача воздуха. Для этого необходимо отрегулировать вентилятор, который отвечает за подачу воздуха в топку. Убедитесь, что вентилятор работает на оптимальной скорости, чтобы обеспечить достаточное количество кислорода для поддержания горения. Если у вас есть возможность, используйте диммер для плавной регулировки скорости вентилятора.

3. Контроль температуры

Температура в горне должна быть достаточной для ковки металла. Для этого рекомендуется использовать пирометр или термопару, чтобы следить за температурой. Оптимальная температура для ковки стали составляет около 1200-1300 градусов Цельсия. При необходимости регулируйте подачу топлива и воздуха, чтобы достичь нужной температуры.

4. Обслуживание горна

Регулярное обслуживание горна поможет предотвратить его поломку и продлить срок службы. Вот несколько рекомендаций по обслуживанию:

• Очистка: После каждой работы очищайте горн от остатков угля, шлака и других загрязнений. Это предотвратит накопление вредных веществ и обеспечит нормальную работу горна.
• Проверка компонентов: Регулярно проверяйте состояние всех компонентов горна, включая вентилятор, дымоход и топку. При обнаружении повреждений или износа замените детали на новые.
• Смазка механизмов: Если ваш горн имеет подвижные части, такие как вентилятор, не забывайте их смазывать, чтобы избежать износа и обеспечить плавную работу.

5. Безопасность при эксплуатации

Не забывайте о безопасности при работе с кузнечным горном. Используйте защитные очки, перчатки и специальную одежду, чтобы избежать травм. Убедитесь, что в рабочей зоне нет легковоспламеняющихся материалов, и всегда имейте под рукой огнетушитель на случай непредвиденных ситуаций.

Следуя этим рекомендациям по настройке и обслуживанию кузнечного горна, вы сможете обеспечить его надежную и эффективную работу, что в свою очередь позволит вам успешно заниматься ковкой металла.
