Статья «Двускатные стропила своими руками – расчет и монтаж + видео» предлагает подробное руководство по созданию надежной стропильной системы для двускатной крыши. В ней вы найдете полезные советы по расчету необходимых материалов, а также пошаговую инструкцию по монтажу стропил, что позволит вам самостоятельно справиться с этой задачей. Благодаря наглядным видеоурокам вы сможете избежать распространенных ошибок и обеспечить прочность и долговечность своей крыши, что особенно важно для защиты вашего дома от неблагоприятных погодных условий.

Крыша своими руками – варианты возведения

Сооружение крыши над домом символизирует завершение строительных работ и переход к отделке. После установки надежной кровли можно приступать к внешней обшивке металлосайдингом, внутренней отделке обоями, а также к установке окон, дверей, гипсокартонных перегородок и пластиковых потолков. Однако прежде всего необходимо завершить кровельные работы, обеспечив надежность, герметичность и комфортный температурный режим.

Среди множества типов кровли двускатная крыша чаще всего возводится самостоятельно благодаря простоте монтажа, эстетичному внешнему виду и возможности использования чердачного пространства. Тем не менее, существуют и другие варианты кровли, каждый из которых имеет свои плюсы и минусы:

• Односкатные крыши являются простыми в сооружении, требуют минимальных затрат на материалы и могут быть построены в одиночку при наличии определенных навыков. Однако в плане дизайна односкатная крыша выглядит менее привлекательно, а ее длина ограничена 10-12 метрами, поэтому такие конструкции редко устанавливают над жилыми домами. Чаще всего они встречаются над гаражами и сараями;
• Шатровая крыша, имеющая один или несколько куполов и шпилей, отличается высокой художественной выразительностью. Однако для ее возведения требуется значительное количество материалов, а конструкция довольно сложна, поэтому лучше обратиться к профессионалам, если у вас нет опыта в кровельных работах;
• Четырехскатная крыша. Самостоятельный монтаж такой конструкции сложен, но возможен. Она удобна тем, что под стропилами образуется большое пространство, которое можно использовать для хранения вещей или создания жилой мансарды.

Существует множество вариантов строительства крыш, однако стропила чаще всего возводятся для двускатной кровли. Это связано с оптимальным соотношением «надежность/сложность/долговечность» для крыш с двумя скатами и высокой вероятностью успешного выполнения работы самостоятельно.

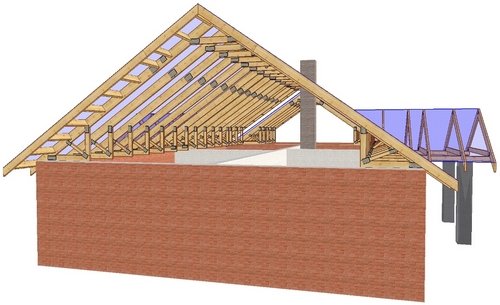

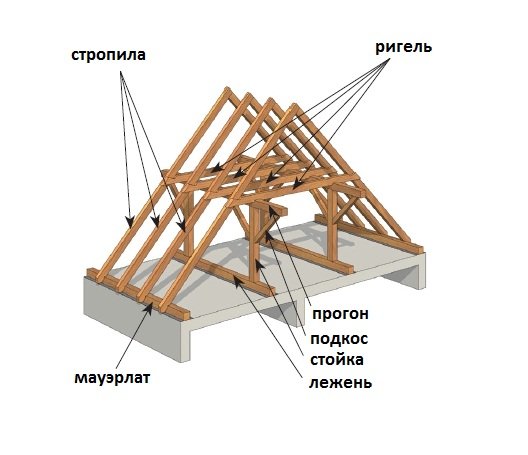

На фото — схема стропил двускатной крыши, krovlyakryshi.ru. Фото двускатной крыши своими руками, novakrovlya.ru. На фото — как сделать двускатную крышу своими руками, swoy-remont.ru. Фото стропильной системы двускатной крыши, keramogranit.ru. На фото — двускатная крыша с мансардой, liveforplay.ru.

Как построить крышу — Крыша

https://youtube.com/watch?v=v8MHxCeQIIM

Двускатные стропила своими руками – расчет конструкции

Надежность и долговечность крыши зависят от качества стропильной системы, точности ее размеров и соблюдения строительных технологий. При самостоятельном создании стропильной системы для двускатной крыши важно тщательно рассчитать все параметры на этапе проектирования. Это поможет минимизировать ошибки и недочеты во время монтажа. В первую очередь необходимо определить угол наклона крыши, так как он влияет на размеры стропил, шаг между лагами и необходимость в дополнительном укреплении конструкции.

Эпоха использования рубероида, толя и шифера как кровельных материалов осталась в прошлом. Современные дома чаще всего покрываются металлочерепицей, натуральной черепицей или профилированным металлическим листом. Все эти материалы требуют значительного уклона крыши – не менее 20˚, а иногда и до 60˚. Минимальный угол наклона необходим, чтобы снег мог легко соскользнуть с крыши, а максимальный ограничен ветровыми нагрузками.

При выборе угла наклона в пределах от 20˚ до 60˚ следует учитывать два основных параметра. Чем меньше угол, тем экономичнее проект, но тем меньше пространства останется под стропилами. При большом угле уклона расходы на строительные материалы возрастут, но чердачное пространство станет более просторным. Например, при угле наклона 30˚ для здания шириной 10 метров конек крыши поднимется на 2.5 метра над верхним перекрытием.

Длина стропильных ног составит около 7 метров, из которых 6.2 метра будут находиться над крышей, а остальное – вылет за пределы здания. Минимальный вылет обычно составляет 50 см, чтобы защитить верхнюю часть фасадных стен от неблагоприятных погодных условий. Пролет стропил длиной 7 метров считается максимальным для наслонного исполнения к коньку крыши. Если расчеты показывают, что длина стропильных ног превышает этот размер, конструкцию необходимо дополнительно укрепить. Существует несколько способов усиления стропил для двускатной крыши.

Для нежилых чердаков можно установить дополнительные распорки от центральной линии, проведенной по полу перекрытия. Эти распорки располагаются под прямым углом к стропилам, с креплением ближе к стенам здания.

Для жилых чердаков более удобным вариантом будет использование балок, которые распирают противоположные стропила. Эти балки монтируются на саморезы с отступом 2-2.5 метра от конька крыши. Аналогичные уголки устанавливаются в углах чердака на расстоянии 1-1.5 метра от свеса кровли. Такой подход обеспечивает прочность стропил и не загромождает чердачное пространство распорками.

Интересные факты

Вот несколько интересных фактов о стропилах и их изготовлении для двускатной крыши:

1. Оптимизация материалов: При правильном расчете и проектировании стропил можно значительно сократить количество используемого древесного материала, что не только снижает затраты, но и уменьшает вес конструкции. Это достигается благодаря использованию треугольной формы, которая обеспечивает максимальную прочность при минимальной массе.

2. Разнообразие конструкций: Существует множество типов стропильных систем, таких как классические, ферменные и висячие стропила. Каждый из этих типов имеет свои преимущества и подходит для различных климатических условий и архитектурных стилей. Например, ферменные стропила позволяют создавать большие пролетные пространства без дополнительных опор.

3. Эстетическая функция: Стропила не только выполняют функциональную роль, но и могут стать важным элементом дизайна интерьера. Открытые стропила в мансардных помещениях придают пространству особый шарм и уют, а также визуально увеличивают высоту потолков.

Как сделать двускатную крышу своими руками – полезные советы

При самостоятельном возведении стропил для двускатной крыши важно учесть несколько ключевых аспектов монтажа:

• Сечение стропильных балок должно быть не менее 70х70 мм. Оптимальным вариантом считается прямоугольный размер 50х100 мм, уложенный на торец. Двукратное превышение ширины над толщиной обеспечивает необходимую прочность для выдерживания значительных нагрузок;
• Все стропильные элементы необходимо обработать антисептическими и противопожарными средствами, так как долговечность стропильной системы зависит от качества этой обработки;
• Рекомендуется крепить стропила к стенам здания с помощью предварительно установленного мауэрлатного бруса сечением 100х100 мм. Этот брус также обрабатывается антисептиками и устанавливается на изоляционный материал, а не на кирпич или бетон;
• Раскрой стропильных элементов лучше всего производить на твердой опоре. Если верхнее перекрытие не подходит, целесообразнее распиливать стропила на земле;
• Ориентировочный шаг между отдельными лагами составляет от 80 до 130 см. Конкретный размер шага зависит от веса кровельного материала, количества осадков, ветровой нагрузки в районе строительства и других факторов;
• Все стропильные ноги должны быть цельными, без трещин, сучков и других дефектов. «Наращивание» стропил по длине не допускается;
• В коньковом брусе (сечение не менее 100х100 мм) заранее выполняются пропилы для удобного соединения с брусом и стропилами. После этого «конек» устанавливается на нужную высоту, и точно отмечаются места стропил на мауэрлатных брусьях, где также делают соответствующие пазы;
• Установку стропил рекомендуется производить сразу на всей крыше, начиная с двух крайних лаг. После их точной установки натягивается леска между противолежащими лагами, что помогает ориентироваться при монтаже следующих «ног»;
• Крепление стропил к коньковым брусьям осуществляется с помощью длинных гвоздей, а к мауэрлатному периметру можно использовать анкерные болты;
• Дополнительные распорки крепятся гвоздями, предварительно подгоняя поверхности сопряжения со стропилами.

Монтаж стропильной системы

Выбор материалов для стропил

При строительстве двускатной крыши одним из ключевых этапов является выбор материалов для стропил. Правильный выбор материалов не только определяет прочность и долговечность конструкции, но и влияет на общую стоимость проекта. Рассмотрим основные варианты материалов, которые можно использовать для изготовления стропил, их преимущества и недостатки.

Дерево – традиционный и наиболее распространенный материал для стропил. Деревянные стропила обладают хорошими прочностными характеристиками, легкостью и простотой обработки. Для стропил обычно используют древесину хвойных пород, таких как сосна или ель, так как они имеют высокую прочность и устойчивость к деформации. Важно выбирать качественную древесину без трещин, гнили и других дефектов. Также рекомендуется обработать дерево антисептиками для защиты от влаги и насекомых.

Металл – еще один популярный материал для стропил, особенно в современных строительных проектах. Металлические стропила, изготовленные из стальных или алюминиевых профилей, обладают высокой прочностью и долговечностью. Они не подвержены гниению и не требуют дополнительной обработки. Однако, стоит учитывать, что металл имеет большую массу, что может потребовать усиления фундамента и дополнительных затрат на монтаж. Кроме того, металлические конструкции могут подвергаться коррозии, поэтому важно использовать качественные антикоррозийные покрытия.

Композитные материалы – это относительно новый вариант, который сочетает в себе преимущества дерева и металла. Композитные стропила изготавливаются из древесно-стружечных плит, армированных стекловолокном или другими полимерными материалами. Они легкие, прочные и устойчивы к воздействию влаги. Однако, стоимость композитных материалов может быть выше, чем у традиционных вариантов, что стоит учитывать при планировании бюджета.

При выборе материала для стропил также необходимо учитывать климатические условия региона, в котором будет построен дом. Например, в районах с высокой влажностью или частыми осадками предпочтительнее использовать металл или композитные материалы, которые менее подвержены гниению. В то же время, в сухих и теплых климатах деревянные стропила могут стать отличным выбором.

Наконец, стоит обратить внимание на проектирование стропил. Независимо от выбранного материала, важно правильно рассчитать размеры и шаг стропил, чтобы обеспечить надежность и устойчивость всей конструкции. Рекомендуется обратиться к профессионалам для разработки проекта, особенно если у вас нет опыта в строительстве.

Инструменты и оборудование для работы со стропилами

Для успешного выполнения работ по изготовлению и установке стропил необходимо иметь в наличии определённый набор инструментов и оборудования. Правильный выбор инструментов не только ускорит процесс, но и обеспечит высокое качество выполненных работ.

Основные инструменты

• Пила – для резки древесины. Лучше всего использовать циркулярную пилу или ленточную пилу, так как они обеспечивают ровные и точные срезы. Также может понадобиться ручная пила для мелких работ.
• Дрель или шуруповёрт – для сверления отверстий и закручивания саморезов. Шуруповёрт с функцией ударного действия будет полезен при работе с более плотными материалами.
• Рулетка – для точного измерения длины и углов. Рекомендуется использовать рулетку длиной не менее 5 метров для удобства работы.
• Уровень – для проверки горизонтальности и вертикальности установленных стропил. Лазерный уровень значительно упростит эту задачу.
• Угольник – для проверки углов и обеспечения точности при резке. Стандартный строительный угольник или металлический угольник с градуировкой подойдут для этих целей.

Дополнительные инструменты

• Струбцины – для фиксации деталей во время сборки. Они помогут удерживать элементы на месте, пока вы их соединяете.
• Ножовка по металлу – если в конструкции используются металлические элементы, такая ножовка будет необходима для их резки.
• Молоток – для забивания гвоздей и других крепежных элементов. Лучше всего использовать молоток с резиновым или деревянным наконечником для предотвращения повреждения древесины.
• Шаблоны – для упрощения процесса резки и обеспечения одинаковых размеров всех стропил. Шаблоны можно изготовить самостоятельно из фанеры или ДСП.

Оборудование

Помимо ручных инструментов, для работы со стропилами может потребоваться и специализированное оборудование:

• Электрическая пила – для быстрой и качественной резки больших объёмов древесины. Это значительно ускорит процесс подготовки материалов.
• Компрессор с пневматическим степлером – для быстрого и надёжного соединения элементов конструкции. Пневматический степлер позволяет быстро забивать гвозди без необходимости использования молотка.
• Лестница – для доступа к крыше. Лучше всего использовать стремянку или выдвижную лестницу, чтобы обеспечить безопасность при работе на высоте.

При выборе инструментов и оборудования важно учитывать не только их качество, но и удобство в использовании. Хорошо подобранный набор инструментов поможет вам не только сэкономить время, но и добиться отличных результатов в строительстве стропил для двускатной крыши.

Установка и крепление стропил

Установка стропил – это один из ключевых этапов в строительстве двускатной крыши. Правильное выполнение этой задачи обеспечит надежность и долговечность всей конструкции. Важно учитывать несколько аспектов, чтобы стропила были установлены правильно и эффективно.

Перед началом установки необходимо подготовить все необходимые материалы и инструменты. Вам понадобятся:

• Стропила (из дерева или металла, в зависимости от выбранного материала);
• Крепежные элементы (гвозди, саморезы, уголки);
• Уровень;
• Рулетка;
• Пила;
• Молоток или шуруповерт;
• Строительный уголок.

Первым шагом является разметка места установки стропил. Для этого необходимо определить угол наклона крыши и расстояние между стропилами. Обычно расстояние составляет 60 см, но может варьироваться в зависимости от проектных требований и типа крыши. Убедитесь, что все размеры точно измерены и отмечены на стропилах.

После разметки можно приступать к установке стропил. Начинайте с установки крайних стропил, которые будут служить опорой для остальных. Убедитесь, что они установлены вертикально и надежно закреплены. Для этого используйте уровень, чтобы проверить вертикальность и горизонтальность.

Крепление стропил к мауэрлату (горизонтальной балке, на которую опираются стропила) осуществляется с помощью гвоздей или саморезов. Рекомендуется использовать не менее двух крепежных элементов на каждое стропило для обеспечения надежности. Если вы используете металлические уголки, их следует устанавливать в местах соединения стропил с мауэрлатом для дополнительной жесткости.

После установки крайних стропил переходите к установке промежуточных. Они должны быть установлены с одинаковым шагом, что обеспечит равномерное распределение нагрузки. Для этого можно использовать шаблон, который поможет сохранить одинаковое расстояние между стропилами.

Не забудьте про диагональные связи, которые помогут предотвратить прогиб стропил и увеличат жесткость конструкции. Эти связи устанавливаются по диагонали между стропилами и крепятся к ним с помощью саморезов или гвоздей.

После завершения установки всех стропил рекомендуется провести финальную проверку. Убедитесь, что все элементы надежно закреплены, а конструкция имеет необходимую жесткость и устойчивость. Если вы заметили какие-либо дефекты или несоответствия, исправьте их до того, как начнете укладывать кровлю.

Следуя этим рекомендациям, вы сможете установить стропила своими руками, обеспечив надежную основу для вашей двускатной крыши. Правильная установка стропил – это залог долговечности и безопасности всей конструкции.
