Стропильная система мансардной крыши играет ключевую роль в обеспечении прочности и долговечности всего здания, а также в создании комфортного пространства под крышей. В этой статье мы подробно рассмотрим особенности проектирования и монтажа стропильной конструкции, предоставим полезные советы по расчету необходимых параметров и поделимся наглядными примерами, включая фото и видео. Правильный подход к установке стропильной системы не только повысит эксплуатационные характеристики крыши, но и позволит максимально эффективно использовать мансардное пространство.

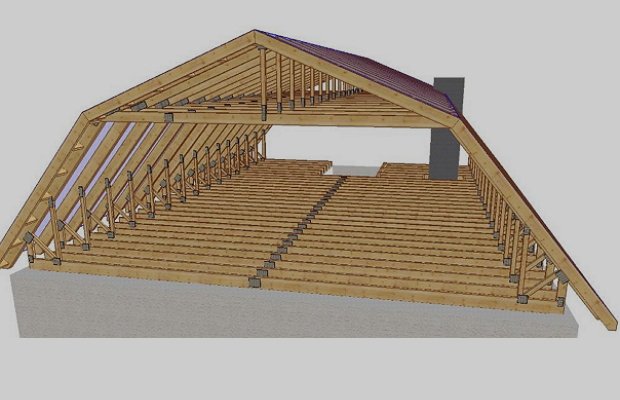

Мансардные стропильные конструкции – оригинальные и надежные

Мансарды, уникальные мезонины и привлекательные эркеры придают жилым зданиям эстетичный облик. Создание домов с такими архитектурными особенностями не только улучшает внешний вид, но и увеличивает внутреннее пространство при относительно небольших финансовых вложениях. Например, при правильном расчете и установке стропильной конструкции мансардной крыши можно получить около 60 квадратных метров дополнительной полезной площади в стандартном частном доме (смотрите фото и видео).

Стропильная система мансардной крыши может быть ломаной, полувальмовой или вальмовой, а также 2–4-скатной.

Наиболее простым вариантом является установка двухскатной крыши, которая отличается высокой надежностью. Эта система способна выдерживать любые нагрузки, а ее расчет не займет много времени. Однако у двухскатной конструкции есть два основных недостатка. Во-первых, она слишком проста, что ограничивает возможности для дизайнерского креатива. Во-вторых, пространство под такой мансардной крышей будет ограничено.

Проблему нехватки площади можно решить, используя стропильную систему полумансардной крыши. Она сохраняет все преимущества стандартной двухскатной схемы и одновременно увеличивает внутреннюю площадь помещений. Элегантный внешний вид крыши можно достичь с помощью различных декоративных элементов. Их расчет и установка несложны, а стоимость таких архитектурных украшений вполне доступна.

С архитектурной точки зрения наиболее интересным вариантом является ломаная мансарда. Она обычно имеет необычную ассиметричную форму, хотя может быть и геометрически правильной. Проектирование и монтаж таких кровельных систем – это настоящее искусство. Практически любую идею можно воплотить в жизнь при строительстве ломаной крыши с мансардой. Однако важно тщательно рассчитать все узлы и элементы, уделяя особое внимание прочности конструкции.

Мансарда Стропильная система мансардной крыши

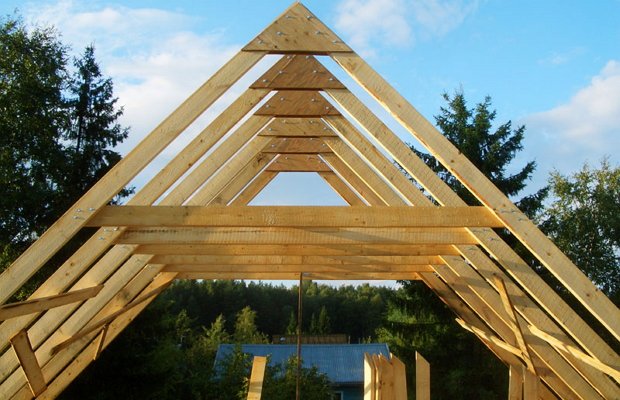

Об узлах мансардных стропильных систем

Внутренняя отделка и внешние кровельные материалы устанавливаются на стропильной системе, которая представляет собой каркас крыши. Эта конструкция включает множество элементов и узлов, среди которых:

• распорки, подкосы, диагональные соединения и другие связывающие компоненты;
• мауэрлат;
• наслонные или висячие стропила;
• боковые и коньковые прогоны.

Эти элементы образуют единое целое, где правильное расположение компонентов по определенной схеме обеспечивает эффективную передачу климатических нагрузок с крыши на несущие стены здания. Очевидно, что расчеты таких систем должны проводить специалисты, способные учесть все нюансы мансардных конструкций. Кроме того, монтаж крыши с мансардой лучше доверить профессионалам с практическим опытом в этой области, а не только теоретическими знаниями.

При самостоятельном проектировании таких конструкций важно помнить, что стропильные узлы подвержены значительным нагрузкам (в среднем до 200 кг на квадратный метр). Эти нагрузки могут значительно возрастать в регионах с сильными снеговыми и ветровыми условиями.

Учитывая климатические особенности и специфику кровельной конструкции, необходимо проводить ее расчет и последующий монтаж. Важно, чтобы система стропил имела достаточный запас прочности для выдерживания обильных осадков или сильного ветра.

Каждый элемент стропильной системы имеет свои характеристики, такие как сечение, профиль, длина и другие геометрические параметры. Соединяются элементы системы одним из четырех способов:

• сварка;
• использование шурупов;
• шпунтование;
• болтовое соединение.

Выбор конкретного метода соединения зависит от особенностей кровельной системы, применяемых материалов, климатических условий и формы крыши. Он должен обеспечивать максимальную прочность конструкции.

Мансардная стропильная система (ломанная крыша)

Интересные факты

Вот несколько интересных фактов о стропильной системе мансардной крыши:

1. Эффективное использование пространства: Мансардные крыши позволяют значительно увеличить полезную площадь здания, превращая чердачное пространство в жилую зону. Правильный расчет стропильной системы обеспечивает не только устойчивость конструкции, но и оптимальное использование пространства под крышей.

2. Разнообразие форм: Стропильные системы мансардных крыш могут иметь различные формы и конструкции, такие как классическая «А»-образная, полувальмовая или ломаная. Каждая из этих форм имеет свои преимущества в плане эстетики, прочности и теплоизоляции, что требует грамотного подхода к расчетам и монтажу.

3. Влияние на энергоэффективность: Правильный монтаж стропильной системы и утепление мансарды могут существенно снизить теплопотери. Это не только повышает комфорт в помещении, но и снижает затраты на отопление, что делает мансардные крыши более экономически выгодными в долгосрочной перспективе.

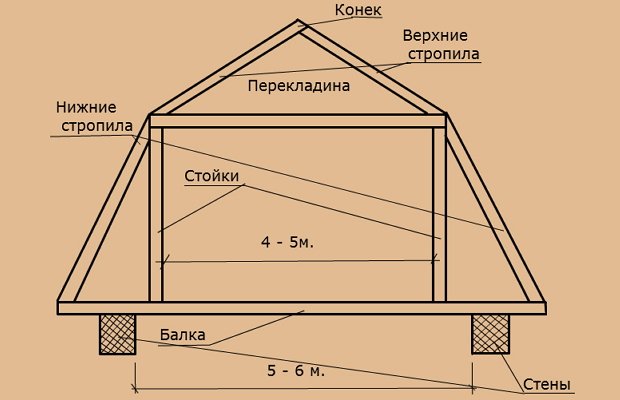

Проектирование – пробуем разобраться самостоятельно

Начало расчета системы начинается с выбора типа мансарды и её оформления. Стропила не только обеспечивают прочность и надежность крыши, но и формируют внутреннее пространство мансардного помещения. Неправильная установка системы может привести к уменьшению полезной площади мансарды, что недопустимо.

Проектирование стропильной конструкции включает несколько этапов. Сначала разрабатывается схема системы, где обозначаются типы всех узлов и компонентов, а также их расположение. На этом этапе необходимо решить, какие стропила будут использоваться — висячие или наслонные.

Висячие стропила создают жесткую конструкцию, где все элементы соединены между собой. В отличие от них, наслонные стропила опираются на опоры, например, на стойки или боковые стены здания. При необходимости кровельная конструкция может быть усилена дополнительными соединениями для повышения прочности, что особенно актуально при больших пролетах.

Далее производится расчет снеговых и ветровых нагрузок, который определяет сечение стропил, материал их изготовления и оптимальное расстояние между ними. Специалисты рекомендуют умножать полученные значения на коэффициент от 1,5 до 3, величина которого зависит от особенностей эксплуатации кровли. Хотя это может увеличить затраты на строительство, такая мера обеспечивает запас прочности крыши на случай неблагоприятных погодных условий.

Для стропильных систем чаще всего используется древесина пород, устойчивых к гниению и обладающих хорошими прочностными характеристиками. Наилучшим вариантом считается лиственница, однако допускается использование более доступных по цене пород. В этом случае древесину необходимо обработать специальными антисептическими составами и нанести огнезащитные растворы.

Металлические стропила применяются, когда расчет показывает, что использование деревянных опор нецелесообразно с экономической точки зрения. Например, если необходимо значительно сократить расстояние между элементами крыши или использовать крупный брус. Такие решения могут сделать мансардную конструкцию тяжелой, что требует увеличения несущей способности стен, на которые опираются стропила.

Результаты проектирования кровли переносятся на чертеж (в случае сложных конструкций) или на простой эскиз, в котором указываются все параметры и данные, необходимые для подготовки и монтажа системы.

Стропильная система мансардной крыши – грамотный расчет и монтаж для надежности и долговечности

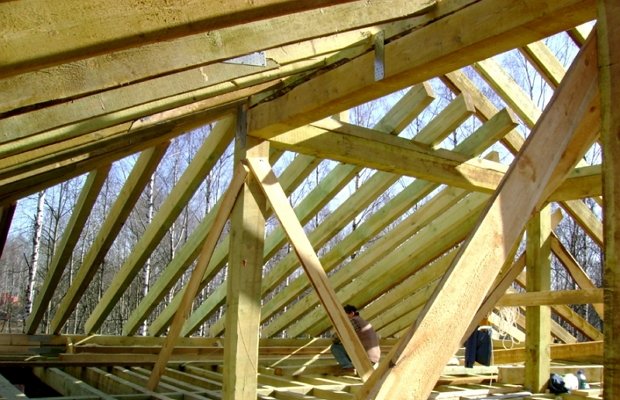

Советы профи по монтажу конструкций

Стропиловка — это процесс установки стропил, включающий важные этапы:

• разметка и установка стропил, а также других элементов системы;
• обработка торцов фронтона здания и выравнивание коньковой горизонтали крыши.

В представленном видео вы найдете подробную инструкцию по монтажу строп. Если вы внимательно ознакомитесь с видеоматериалом и фотографиями, то сможете самостоятельно приступить к установке системы. Однако учтите следующие советы:

• древесина для стропил должна быть высушена до влажности не более 20 процентов;
• антисептическая обработка стропил должна проводиться до установки на крышу, так как после монтажа не вся поверхность будет защищена;
• сечение деревянных балок должно составлять не менее 10х10 см (для более крупных кровель — 15х15 см);
• монтаж каркаса следует осуществлять только на тепло- и гидроизоляционное основание, чтобы минимизировать теплопотери и продлить срок службы кровельной конструкции.

Даже самый тщательный расчет стропильной системы не обеспечит качественного выполнения крыши без профессионального инструмента и правильно подобранных крепежных элементов. Метизы для установки мансардных систем должны иметь оптимальные размеры и длину. В зависимости от их характеристик выбирается расстояние между крепежами.

Чтобы обеспечить надежность соединений, не стоит использовать слишком маленький шаг крепежа. Экономия на метизах может привести к серьезным проблемам. Также важно приобретать оцинкованный крепеж, который обладает отличными антикоррозионными свойствами и зарекомендовал себя при установке мансардных стропильных конструкций.

Первую ферму системы следует устанавливать с торца, проверяя точность монтажа по горизонтали и вертикали. Вторая ферма монтируется с противоположного торца. Между ними натягиваются два шнура, которые служат ориентирами для установки промежуточных стропил.

Коньковые и боковые прогоны устанавливаются после завершения монтажа всех ферм. Когда стропильная конструкция будет полностью собрана, можно переходить к следующим этапам обустройства крыши: созданию кровельного пирога, заполнению фронтонов и их обшивке выбранным материалом, а также внутренней отделке.

Монтаж стропильной системы крыши

Выбор материалов для стропильной системы

Выбор материалов для стропильной системы мансардной крыши является одним из ключевых этапов в процессе проектирования и строительства. Правильный выбор материалов не только влияет на прочность и долговечность конструкции, но и на ее теплоизоляционные свойства, а также на общую эстетику здания.

Первым шагом в выборе материалов является определение типа стропильной системы. Наиболее распространенными являются двухскатные и мансардные стропила. Для их изготовления используются различные материалы, среди которых наиболее популярны древесина, металл и композитные материалы.

Древесина – традиционный и широко используемый материал для стропил. Она обладает хорошими прочностными характеристиками, легкостью в обработке и доступностью. При выборе древесины важно учитывать ее сорт и влажность. Для стропильной системы рекомендуется использовать древесину хвойных пород, таких как сосна или ель, так как они имеют высокую прочность и устойчивость к деформации. Также стоит обратить внимание на обработку древесины антисептиками для защиты от гниения и насекомых.

Металл – современный материал, который все чаще используется в строительстве. Металлические стропила, выполненные из стальных или алюминиевых профилей, обладают высокой прочностью и долговечностью. Они не подвержены гниению и воздействию насекомых, что делает их идеальными для конструкций, требующих высокой надежности. Однако стоит учитывать, что металл имеет высокую теплопроводность, поэтому необходимо предусмотреть дополнительные меры по теплоизоляции.

Композитные материалы – это относительно новый подход в строительстве. Они могут сочетать в себе свойства различных материалов, что позволяет создавать легкие и прочные конструкции. Композиты могут быть использованы для создания стропил, которые будут устойчивы к коррозии и механическим повреждениям. Однако их стоимость может быть значительно выше, чем у традиционных материалов, что стоит учитывать при планировании бюджета.

Кроме выбора основного материала, важно также обратить внимание на дополнительные элементы стропильной системы, такие как соединительные элементы, крепеж и изоляционные материалы. Крепеж должен быть надежным и устойчивым к коррозии, чтобы обеспечить долговечность конструкции. Теплоизоляционные материалы, такие как минеральная вата или пенополистирол, помогут сохранить тепло в мансарде и снизить затраты на отопление.

В заключение, выбор материалов для стропильной системы мансардной крыши требует тщательного анализа и учета множества факторов. Правильный выбор обеспечит надежность, долговечность и комфорт в вашем доме.

Расчет нагрузки на мансардную крышу

Расчет нагрузки на мансардную крышу является одним из ключевых этапов проектирования стропильной системы. Правильный расчет позволяет обеспечить надежность и долговечность конструкции, а также предотвратить возможные повреждения в будущем. Нагрузки на мансардную крышу можно разделить на несколько категорий: постоянные, временные и экстремальные.

Постоянные нагрузки включают в себя вес самой крыши, стропильной системы, кровельного материала и других элементов, таких как утеплитель и отделка. Эти нагрузки определяются на основании проектных данных и стандартов, принятых в строительстве. Например, вес деревянных стропил может варьироваться в зависимости от их размеров и типа древесины, а кровельные материалы могут иметь различную массу в зависимости от их состава и толщины.

Временные нагрузки возникают в результате внешних факторов, таких как снег, дождь, ветер и другие атмосферные явления. Для расчета снеговой нагрузки необходимо учитывать не только средние значения, но и максимальные, которые могут возникнуть в конкретном регионе. Важно также учитывать угол наклона крыши, так как он влияет на распределение снега. Например, на крутых скатах снег соскальзывает, что снижает его нагрузку на конструкцию.

Ветер также оказывает значительное влияние на мансардную крышу. Для расчета ветровой нагрузки необходимо учитывать скорость ветра, направление и особенности местности. Ветер может создавать как положительное, так и отрицательное давление на крышу, что требует тщательного анализа и проектирования стропильной системы.

Экстремальные нагрузки включают в себя такие факторы, как землетрясения, сильные ураганы или другие природные катастрофы. Хотя эти нагрузки возникают реже, их влияние на конструкцию не следует недооценивать. Важно учитывать местные условия и рекомендации по проектированию для обеспечения устойчивости крыши к таким воздействиям.

Для точного расчета нагрузок на мансардную крышу рекомендуется использовать специальные программы и методики, а также консультироваться с опытными инженерами и архитекторами. Они помогут учесть все нюансы и особенности конкретного проекта, что обеспечит надежность и безопасность конструкции.

В заключение, грамотный расчет нагрузки на мансардную крышу является основой для успешного проектирования и монтажа стропильной системы. Учитывая все виды нагрузок и их влияние на конструкцию, можно создать надежную и долговечную крышу, которая прослужит многие годы.

Устойчивость и долговечность мансардной крыши

Устойчивость и долговечность мансардной крыши зависят от множества факторов, включая правильный выбор материалов, конструктивные особенности и качество выполнения работ. Важнейшим аспектом является расчет нагрузки, который включает в себя как постоянные, так и временные нагрузки.

Постоянные нагрузки представляют собой вес кровельного материала, стропильной системы и других элементов конструкции. Временные нагрузки могут возникать из-за снега, дождя, ветра и других атмосферных явлений. Для мансардной крыши, которая часто имеет сложную форму, особенно важно учитывать распределение этих нагрузок, чтобы избежать деформации и повреждений.

При проектировании мансардной крыши необходимо учитывать угол наклона стропил. Чем больше угол, тем меньше вероятность накопления снега и воды на крыше, что способствует увеличению срока службы конструкции. Однако слишком крутой угол может усложнить монтаж и повысить риск повреждений от сильного ветра. Оптимальный угол наклона для мансардной крыши обычно составляет от 30 до 45 градусов.

Выбор материалов также играет ключевую роль в устойчивости мансардной крыши. Деревянные стропила должны быть обработаны антисептиками для защиты от гниения и насекомых. Металлические элементы, такие как крепеж и соединения, должны быть выполнены из коррозионностойких материалов. Кровельные материалы, такие как черепица, металлочерепица или битумная черепица, должны быть выбраны с учетом климатических условий региона.

Качество монтажа стропильной системы также критично для долговечности мансардной крыши. Все соединения должны быть выполнены с соблюдением технологий, а крепежные элементы должны быть надежно зафиксированы. Неправильный монтаж может привести к ослаблению конструкции и, как следствие, к ее разрушению. Рекомендуется привлекать квалифицированных специалистов для выполнения этих работ.

Кроме того, важно предусмотреть систему вентиляции мансардного пространства. Неправильная вентиляция может привести к накоплению влаги, что негативно сказывается на состоянии стропильной системы и утеплителя. Установка вентиляционных решеток и использование пароизоляционных материалов помогут избежать этих проблем.

В заключение, устойчивость и долговечность мансардной крыши зависят от комплексного подхода к проектированию и монтажу. Правильный расчет нагрузок, выбор качественных материалов и соблюдение технологий монтажа обеспечат надежность и долговечность конструкции на многие годы.
