В современном мире электроника и пайка стали неотъемлемой частью многих хобби и профессиональной деятельности. Термофен, как универсальный инструмент, позволяет эффективно и аккуратно выполнять пайку микросхем, радиодеталей и даже работать с пластиковыми изделиями. В этой статье мы рассмотрим, как можно самостоятельно собрать термофен, используя доступные комплектующие, и какие параметры следует учитывать при его изготовлении. Это знание поможет вам не только сэкономить средства, но и создать мощный и надежный инструмент, который станет незаменимым помощником в ваших проектах.
Выбор фена для пайки пластика и микросхем
В повседневной жизни термофены используются редко. Многие люди даже не знают о них и не догадываются, как эти устройства могут помочь в решении различных бытовых и специализированных задач.

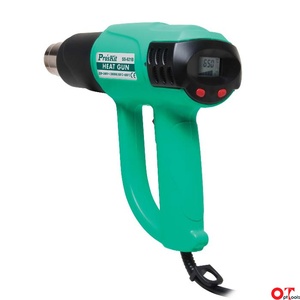

Основная функция термофенов — помощь специалистам при выпаивании радиокомпонентов и ремонте изделий из ПВХ и других плавящихся материалов.

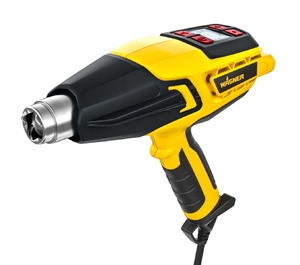

Внешний вид термофенов напоминает строительные фены, но они отличаются по размерам и имеют специальные сменные насадки.
Специфика паяльных фенов
Эти устройства могут расплавлять пластиковые изделия и легкоплавкие металлы. Соединение происходит благодаря потоку горячего воздуха, который подается через сопло фена.
В домашних условиях такой прибор, помимо основной функции, используется для мелкого ремонта пластиковых изделий, удаления краски с неплавких поверхностей и нагрева мелких предметов.
Для данного оборудования существуют определенные требования:
- Устройства для пайки электронных схем и пластиковых материалов должны быть оснащены термоэлементами и электровентилятором, которые обеспечивают подачу воздуха, нагретого до восьмисот градусов.
- Необходимы насадки различных форм и размеров, как цельные, так и составные.
- Материалы корпуса фена должны быть термостойкими из-за высокой температуры.
- Обязательно наличие специального термореле для контроля температуры нагрева спиралей.
Принцип работы любого фена, будь то строительный или бытовой, остается неизменным: он нагнетает горячий воздух на обрабатываемую деталь или поверхность. Самодельный фен для пайки горячим воздухом должен соответствовать указанным требованиям.
| Компонент | Описание | Примечания |
|---|---|---|
| Нагревательный элемент | Используется для нагрева воздуха | Можно использовать от фена или паяльника |
| Корпус | Защищает внутренние компоненты | Можно изготовить из пластика или металла |
| Вентилятор | Обеспечивает циркуляцию горячего воздуха | Подходит вентилятор от компьютера |
| Регулятор температуры | Позволяет контролировать уровень нагрева | Можно использовать потенциометр |
| Электропровод | Соединяет все компоненты | Используйте провод с изоляцией |
| Блок питания | Обеспечивает питание устройства | Подходит адаптер от ноутбука |
| Держатель | Упрощает работу с термофеном | Можно сделать из дерева или металла |
Интересные факты
Вот несколько интересных фактов о термофенах для пайки и их самостоятельном изготовлении:
-
Принцип работы: Термофены для пайки работают по принципу направленного обогрева. Они нагревают воздух до высокой температуры и направляют его на поверхность, что позволяет расплавить припой и обеспечить качественное соединение. Это делает термофены универсальными инструментами для работы с различными материалами, включая пластик и металл.
-
Материалы для изготовления: Для создания термофена своими руками можно использовать различные материалы, такие как старый фен для волос, который можно модифицировать, добавив насадки для более точного обогрева. Также можно использовать элементы от старых электроинструментов, например, нагревательные элементы от паяльников.
-
Безопасность и контроль температуры: При изготовлении термофена важно учитывать безопасность. Неправильное использование может привести к перегреву и повреждению деталей. Для контроля температуры можно использовать термопары и простые схемы на основе микроконтроллеров, что позволит точно регулировать нагрев и избежать перегрева.
Эти факты подчеркивают как технические аспекты, так и творческий подход к созданию термофена для пайки своими руками.

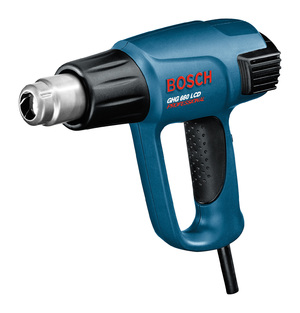

Критерии выбора
Если у вас есть возможность, приобретите паяльный фен в специализированном магазине с широким выбором моделей и функций. Такое оборудование выпускается многими известными брендами, и именно им стоит отдать предпочтение.
Перед покупкой фена важно четко определить свои потребности и ориентироваться на них при выборе среди доступных модификаций:
- Обратите внимание на рабочий температурный диапазон, который обеспечивает прибор. Эта характеристика нагревательного элемента определяет, с какими материалами фен сможет эффективно работать.
- Если термостойкость корпуса фена не соответствует заявленным параметрам, это может привести к его повреждению и выходу из строя. Поэтому материалы, из которых изготовлен прибор, следует выбирать тщательно.
- Хорошо сконструированное устройство для пайки должно обеспечивать равномерный поток воздуха, направленный на обрабатываемую поверхность. Важно учитывать качество системы подачи воздуха и количество оборотов, которые она может обеспечить.
- Термопистолет должен иметь надежную изоляцию, соответствующую стандартам безопасности.
- Обязательно наличие термостата, который позволит регулировать температуру выдуваемого воздуха, обеспечивая возможность работы с различными материалами.
- В комплекте с устройством должны быть насадки для обработки поверхностей разной толщины и рельефа.
- Не забывайте о мощности прибора.
Все эти характеристики направлены на обеспечение долгосрочной, безопасной и качественной работы фена.
Особенности изготовления термофена своими руками
Ключевые требования к самодельному фену для пайки микросхем включают следующие параметры:
- Температура струи воздуха должна достигать около 850 градусов Цельсия.
- Минимальная мощность нагревательного элемента — два с половиной киловатта.
- Компоненты устройства должны быть доступными по цене или изготовлены из деталей, подходящих от другой техники.
Фены, созданные своими руками, могут быть ручными или стационарными.
Стационарные устройства проще в изготовлении, так как их размеры не ограничены. Однако при фиксированном положении придется перемещать детали, что может быть неудобно.
Мобильный фен должен обеспечивать хорошую термоизоляцию, чтобы избежать ожогов.
Основы изготовления радиомонтажного фена
Основное требование при создании паяльного устройства — обеспечить его безопасную работу и соответствие требованиям как всего прибора, так и его отдельных элементов. Такой инструмент можно собрать из различных старых или неработающих паяльников, фенов и компьютерных комплектующих.
Подбор нагревающей составляющей
Эту ключевую деталь придется создать самостоятельно, так как нагревательные элементы бытовых устройств имеют недостаточную мощность. Единственным подходящим вариантом является электроплитка с открытой спиралью, но найти такую довольно сложно.
Для изготовления спирали нужной мощности потребуется нихромовая проволока с сечением до 0,8 квадратного миллиметра. Диаметр колец должен составлять не более 7−8 миллиметров, что обусловлено компактностью устройства.
Электроспираль наматывается на трубчатый или конусообразный сердечник, который должен быть термостойким и обеспечивать электрическую изоляцию. Для этого подойдут фарфоровые или текстолитовые трубки, которые можно найти в сломанных фенах. Однако наилучшим вариантом будет поиск галогенного светильника с трубчатой конструкцией и использование изолятора оттуда.
Варианты вентилятора
В качестве нагнетателя можно использовать любой компактный и мощный вентилятор. Он, вероятно, станет самым затратным элементом в самодельном фене. Основные требования к нему:
- Рабочее напряжение – 220 вольт.
- Объем выдуваемого воздуха – от 20 литров в минуту.
- Мощность – от 400 ватт.
Подходящими вариантами могут быть аквариумный компрессор, небольшой бытовой вентилятор или компьютерный кулер.
Подбор корпусной части
Существует несколько способов создания корпуса для фена:
- Использовать керамическую или фарфоровую основу. Это обеспечит надежную защиту от тепла и электричества. Однако такие корпуса трудно найти, и их стоимость может быть высокой. Кроме того, они хрупкие.
- Применить теплостойкий материал для внутренней защиты корпуса, что поможет избежать перегрева.
В качестве основных компонентов устройства можно использовать детали от неработающих фенов для укладки волос. Их размеры и конструкция идеально подходят для этих целей. Необходимо обеспечить дополнительную изоляцию в носовой части, где располагается сопло, так как температура в этом месте будет максимальной.
Изоляцию корпуса можно выполнить с помощью асбестовых пластин, кварцевой слюды или стеклоткани. Носовая часть сопла изготавливается из металла.
Дополнительные детали
Конструкция паяльного устройства должна включать следующие элементы:
- Система включения. Она позволяет отключить паяльник в экстренной ситуации или при длительных перерывах в работе. Для этого подходят кнопочные или клавишные переключатели.
- Регулировка температуры и мощности обдува. Это достигается установкой переменных резисторов, которые можно извлечь из обычных бытовых фенов.
Особенности сборки
Сначала необходимо создать спираль. Учитывая небольшую длину и толщину нихрома, эту задачу можно выполнить вручную. Нихром или фехраль равномерно наматывается на металлический стержень или проволоку нужного диаметра. Длина спирали определяется её сопротивлением, которое составляет примерно 100 Ом.
Готовое изделие аккуратно укладывается на выбранный негорючий сердечник, следя за тем, чтобы витки не замыкались. Сверху располагается термоизолирующий слой из подготовленного материала. Закрепить его можно с помощью специального термоклея или кусочков проволоки, использованной при изготовлении спирали. Рекомендуется поместить получившийся нагреватель в колбу из теплозащищенных материалов. Концы спирали оставляют снаружи, а торцевые поверхности также покрывают термоклеем.
Перед установкой в корпус нагревательного элемента его следует изолировать теми же материалами. К выводам спирали подключается питающий шнур с помощью винтов. Концы шнура необходимо тщательно очистить от окислов и залудить с использованием специального флюса, что обеспечит надежный контакт между проводниками.
Для подключения используется термостойкий провод. Одна из жил разрывается переключателем и реостатом.
Задняя часть корпуса оснащается вентилятором. Важно обратить внимание на его точное соосное расположение с выходным отверстием. Такое размещение обеспечит оптимальную силу «выдоха» устройства. Если установить вентилятор внутри не удается, его можно разместить снаружи корпуса, соблюдая вышеуказанные требования. В этом случае потребуется переходной элемент для доставки воздушного потока к нагревателю.
Параллельно подключается питание вентилятора, что позволяет управлять как нагревательной, так и выдувной системами одной кнопкой. В цепь вентилятора включается реостат для регулировки воздушного потока.
После этого вся собранная система помещается в корпус и надежно фиксируется с помощью винтов, скоб и нихромовой проволоки. Корпус закрывается и крепится, к нему присоединяется подготовленное сопло в виде металлического конуса. Перед подключением к сети необходимо проверить работоспособность выключателя, реостатов и целостность спирали.
Создание такого устройства требует базовых знаний в области электротехники и навыков работы с простыми инструментами, такими как электрическая дрель и паяльник. Это под силу практически каждому мужчине. Такой прибор станет незаменимым помощником в решении множества бытовых задач и не потребует значительных финансовых затрат.
Тестирование и настройка термофена
После сборки термофена для пайки своими руками важно провести его тестирование и настройку, чтобы убедиться в его работоспособности и эффективности. Этот процесс включает несколько этапов, которые помогут вам оптимизировать устройство для выполнения различных задач.
1. Проверка электрических соединений
Перед первым запуском термофена необходимо тщательно проверить все электрические соединения. Убедитесь, что провода надежно зафиксированы, а контакты не имеют коррозии или повреждений. Используйте мультиметр для проверки целостности цепи и отсутствия короткого замыкания.
2. Первоначальный запуск
После проверки соединений можно включить термофен в сеть. Обратите внимание на то, как он реагирует на подачу питания. Убедитесь, что вентилятор начинает работать, а нагревательный элемент быстро нагревается. Если устройство не включается, проверьте предохранители и переключатели.
3. Настройка температуры
Для настройки температуры термофена необходимо использовать термометр или пирометр. Измерьте температуру на выходе устройства при различных настройках. Это поможет вам определить, насколько точно термофен соответствует заявленным характеристикам. Если температура не соответствует ожиданиям, проверьте, правильно ли установлены терморегуляторы и нагревательные элементы.
4. Тестирование на различных материалах
Для проверки эффективности термофена рекомендуется протестировать его на различных материалах, таких как пластик, металл и текстиль. Это позволит вам оценить, как устройство справляется с различными задачами, например, с пайкой, термоусадкой или удалением краски. Обратите внимание на время, необходимое для нагрева материала до нужной температуры, и качество получаемого результата.
5. Регулировка потока воздуха
Важно также протестировать и отрегулировать поток воздуха. Многие термофены имеют возможность изменения скорости вентилятора. Проверьте, как изменение скорости влияет на процесс нагрева и на качество работы. Для некоторых задач, таких как пайка, может потребоваться более низкая скорость, в то время как для удаления краски лучше использовать максимальный поток воздуха.
6. Безопасность при работе
Не забывайте о безопасности. Во время тестирования термофена используйте защитные очки и перчатки, чтобы избежать ожогов и повреждений. Убедитесь, что рабочая поверхность устойчива к высоким температурам и находится на безопасном расстоянии от легковоспламеняющихся материалов.
7. Заключение
После завершения тестирования и настройки термофена для пайки своими руками, вы сможете уверенно использовать его для выполнения различных задач. Регулярная проверка и корректировка параметров работы устройства помогут поддерживать его в отличном состоянии и обеспечат высокое качество выполнения работ.
Советы по безопасному использованию термофена
Использование термофена для пайки может быть безопасным и эффективным, если следовать определённым рекомендациям. Прежде всего, важно помнить, что термофен работает на высоких температурах, и неправильное обращение с ним может привести к ожогам или повреждению материалов.
Во-первых, перед началом работы убедитесь, что ваше рабочее место хорошо проветривается. Нагревание может выделять пары, которые могут быть вредны для здоровья. Если возможно, используйте термофен на открытом воздухе или в помещении с хорошей вентиляцией.
Во-вторых, всегда используйте защитные очки и перчатки. Это поможет защитить ваши глаза от горячего воздуха и возможных капель расплавленного припоя, а также предотвратит ожоги на руках. Рекомендуется использовать перчатки, которые устойчивы к высоким температурам.
Третьим важным моментом является правильное обращение с термофеном. Держите его на расстоянии от кожи и других материалов, которые могут легко воспламениться. Никогда не направляйте поток горячего воздуха на себя или на людей, находящихся рядом. Также избегайте контакта с электрическими компонентами, которые могут быть повреждены от перегрева.
Кроме того, всегда следите за температурой, на которую вы настраиваете термофен. Для различных материалов могут потребоваться разные температуры, и перегрев может привести к их повреждению. Ознакомьтесь с рекомендациями производителей по температурным режимам для конкретных материалов, с которыми вы работаете.
Не забывайте о том, что термофен должен быть отключен и остужен после использования. Убедитесь, что он полностью остыл, прежде чем убирать его на место. Храните термофен в недоступном для детей месте, чтобы избежать несчастных случаев.
Следуя этим простым, но важным советам, вы сможете безопасно использовать термофен для пайки и избежать неприятных ситуаций. Безопасность всегда должна быть на первом месте, особенно при работе с инструментами, которые могут представлять опасность.
Обзор альтернативных решений для пайки
Пайка является важным процессом в электронике и ремонте, и для её выполнения существует множество инструментов и технологий. Одним из наиболее популярных инструментов является термофен, который позволяет эффективно и аккуратно соединять различные компоненты. Однако, помимо термофена, существуют и альтернативные решения, которые могут быть использованы для пайки.
Одним из таких решений является использование паяльника. Паяльники бывают различных типов: от простых моделей с фиксированной температурой до более сложных с регулируемой температурой и сменными насадками. Паяльник подходит для мелких работ и позволяет точно контролировать процесс пайки, что особенно важно при работе с чувствительными компонентами.
Еще одним вариантом является использование газового паяльника. Эти устройства работают на сжиженном газе и обеспечивают высокую температуру, что делает их идеальными для пайки в условиях, где нет доступа к электричеству. Газовые паяльники также могут быть полезны для выполнения работ на открытом воздухе или в полевых условиях.
Для более крупных проектов и работы с большими компонентами можно рассмотреть использование индукционного паяльника. Этот инструмент использует электромагнитные поля для нагрева металла, что позволяет быстро и эффективно достигать нужной температуры. Индукционные паяльники особенно полезны для пайки массивных деталей, где требуется высокая мощность и скорость.
Кроме того, существуют и другие методы пайки, такие как ультразвуковая пайка, которая использует высокочастотные звуковые волны для нагрева и соединения материалов. Этот метод особенно эффективен для работы с чувствительными компонентами, так как он минимизирует риск перегрева.
Важно отметить, что выбор инструмента для пайки зависит от конкретных задач и условий работы. Каждый из перечисленных методов имеет свои преимущества и недостатки, и их использование должно быть обосновано в зависимости от требований проекта. Например, для мелких и точных работ лучше подойдет паяльник, тогда как для больших и сложных соединений может быть более уместным использование термофена или индукционного паяльника.
В заключение, хотя термофен является отличным инструментом для пайки, существуют и другие альтернативные решения, которые могут быть более подходящими в зависимости от конкретных условий и задач. Знание различных методов и инструментов поможет выбрать наиболее эффективный способ выполнения пайки и обеспечит высокое качество соединений.
