Удлиненные гайки представляют собой специализированные крепежные изделия, которые находят широкое применение в различных отраслях, от машиностроения до строительства. В данной статье мы подробно рассмотрим шестигранные удлиненные гайки, изготавливаемые по немецкому стандарту DIN 6334, а также их характеристики и особенности использования. Вы узнаете, как правильно выбрать удлиненные гайки для конкретных задач, а также сможете ознакомиться с видео, демонстрирующим применение популярных метизов М8, М10 и М12. Эта информация будет полезна как профессиональным строителям и инженерам, так и любителям, занимающимся ремонтом и сборкой конструкций.

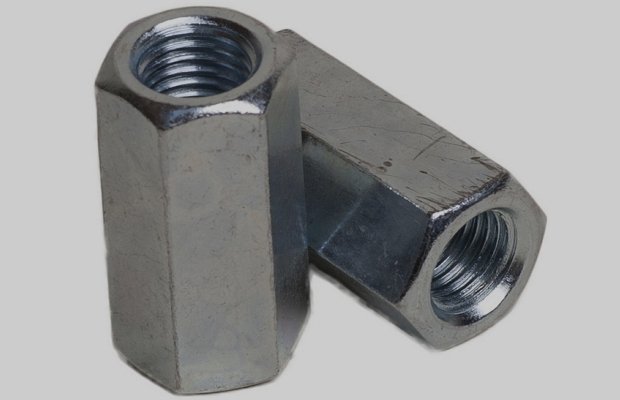

Удлиненные метизы – особенный тип крепежа

Шестигранные гайки-муфты популярных размеров (М12, М8, М10) часто применяются для удлинения шпилек с метрической резьбой. Эти гайки обеспечивают надежное соединение стандартных шпилек, позволяя создать один элемент с увеличенной длиной. Для упрощения установки полученного крепежа в нужный узел рекомендуется изготавливать шпильку разборной.

Высота гайки-втулки обычно соответствует трем размерам резьбы, с которыми она соединяется. Эта особенность практически исключает перекосы и изломы в месте соединения шпилек.

Шестигранная соединительная гайка также позволяет регулировать степень натяжения шпилек, когда это невозможно сделать с торцов крепежных элементов. Эта процедура особенно важна в автомобилестроении, где гайка становится незаменимой для рулевой системы различных транспортных средств. В данном случае гайка используется как для сборки узла, так и для настройки положения колес автомобиля относительно дорожного покрытия и кузова.

Гайка соединительная — удлиненная DIN 6334

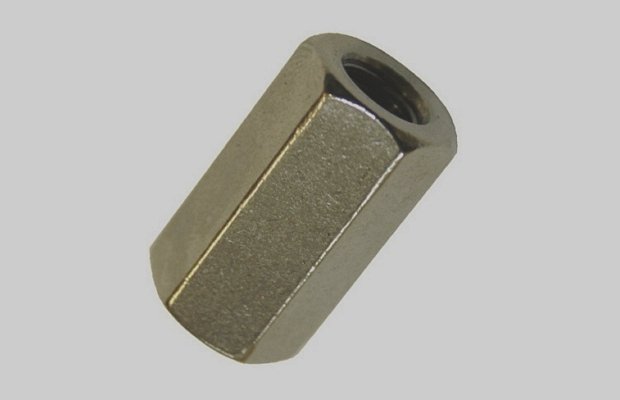

DIN 6334 – основной документ для гаек-втулок

Немецкий стандарт DIN охватывает основные требования к производству шайб и гаек с размерами от М4 до М36, что соответствует метрической резьбе. В документе представлены чертежи с размерами и конструкциями гаек, таких как М12, М10 и других. Также в DIN 6334 можно найти таблицы с характеристиками, включая размеры под ключ, высоту метизов и их номинальные сечения.

В строительной отрасли наиболее популярны удлиненные крепежи М12, М8 и М10. Основные характеристики этих метизов приведены ниже:

• М12: номинальный размер (размер «под ключ») – 19 мм, высота – 36 мм, масса 1000 штук – примерно 56,6 кг, диаметр описанной окружности – 21,1 мм;
• М10: размер «под ключ» – 17 мм, высота – 30 мм, масса – 40,4 кг, диаметр окружности – 18,9 мм;
• М8: размер «под ключ» – 13 мм, высота – 24 мм, масса – 18,1 кг, диаметр окружности – 14,4 мм.

Параметры для других гаек-втулок можно найти в DIN 6334. Максимальная высота удлиненных метизов достигает 108 мм (для изделий М36), а минимальная – 12 мм (для М4), при этом размеры «под ключ» составляют 55 и 7 мм соответственно.

Гайка шестигранная соединительная DIN 6334

Интересные факты

Вот несколько интересных фактов об удлиненных гайках:

1. Специальные применения: Удлиненные гайки часто используются в строительстве и машиностроении, где требуется соединение деталей с большим расстоянием между ними. Например, они могут применяться в конструкциях мостов или в системах крепления, где стандартные гайки не могут обеспечить необходимую длину резьбы.

2. Разнообразие форм и материалов: Удлиненные гайки могут быть изготовлены из различных материалов, таких как сталь, нержавеющая сталь, алюминий и даже пластик, в зависимости от условий эксплуатации. Это позволяет им использоваться в самых разных средах, включая коррозионные или высокотемпературные.

3. Упрощение сборки: Использование удлиненных гаек может значительно упростить процесс сборки и разборки конструкций. Благодаря своей длине, они позволяют легче добраться до труднодоступных мест, что особенно важно в сложных инженерных проектах.

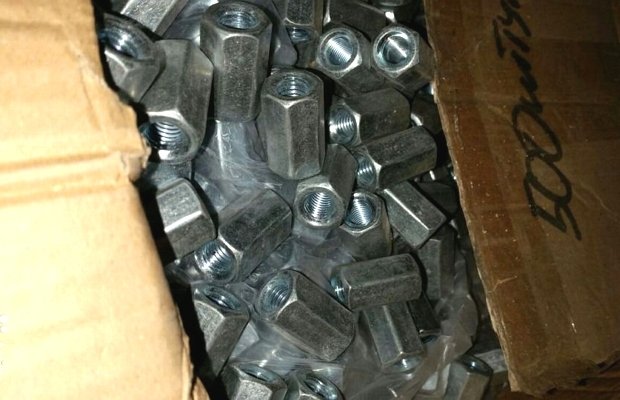

Из каких материалов изготавливают гайки-муфты?

Сырьем для производства ШУГ служит углеродистая сталь. Метизы из этого материала подходят для стандартных условий эксплуатации. Однако, если гайка-втулка будет использоваться в агрессивных средах, рекомендуется выбирать изделия из аустенитных нержавеющих сталей.

В таких случаях также можно использовать крепежные элементы из углеродистых сталей, но с дополнительным защитным покрытием. ШУГ различных диаметров (например, М12, М24, М6 и другие) защищают резьбовые соединения от коррозии на длительный срок, что позволяет легко их регулировать или демонтировать при необходимости.

Защитный слой на шестигранных гайках по стандарту DIN 6334 выполняется с помощью цинка, который наносится на метизы с использованием гальванической технологии. Механические характеристики ШУГ с цинковым покрытием и из нержавеющей стали соответствуют следующим классам прочности:

• А4–80;
• А4–70;
• А2–80;
• А2–70.

Гайки из углеродистых сплавов имеют прочностные характеристики, соответствующие классам 10 или 8.

Согласно немецкому стандарту, возможно производство рассматриваемых удлиненных метизов и из цветных сплавов, чаще всего из латуни. Механические и прочностные характеристики крепежных изделий в таком случае согласовываются между производителем и потребителем.

Производство болтов и гаек

Применение удлиненных гаек в различных отраслях

Удлиненные гайки, благодаря своей уникальной конструкции и размерам, находят широкое применение в различных отраслях, где стандартные метизы не могут обеспечить необходимую надежность и прочность соединений. Эти элементы крепежа используются в строительстве, машиностроении, автомобильной промышленности, а также в производстве мебели и в других сферах.

В строительстве удлиненные гайки часто применяются для соединения металлических конструкций, таких как балки и колонны. Их длина позволяет обеспечить надежное крепление в местах, где стандартные гайки могут не достать до резьбы или не обеспечить достаточную площадь контакта. Это особенно актуально при работе с большими и тяжелыми элементами, где требуется высокая прочность соединения.

В машиностроении удлиненные гайки используются для крепления различных узлов и агрегатов, таких как двигатели, трансмиссии и подвески. Их применение позволяет упростить процесс сборки и разборки, а также повысить надежность соединений, что критически важно для работы сложных механизмов. Например, в автомобилестроении удлиненные гайки могут использоваться для крепления кузовных элементов, что обеспечивает их устойчивость к вибрациям и механическим нагрузкам.

В производстве мебели удлиненные гайки применяются для соединения различных элементов каркасов, что позволяет создавать прочные и устойчивые конструкции. Они обеспечивают надежное крепление, что особенно важно для мебели, подверженной частому использованию. Удлиненные гайки также могут использоваться в комбинации с другими крепежными элементами, такими как болты и винты, что расширяет возможности их применения.

Кроме того, удлиненные гайки находят применение в электротехнике, где они используются для крепления различных компонентов и узлов, таких как трансформаторы и распределительные устройства. Их способность обеспечивать надежное соединение в условиях высокой нагрузки делает их незаменимыми в этой области.

Таким образом, удлиненные гайки представляют собой универсальный крепежный элемент, который находит применение в самых различных отраслях. Их уникальные характеристики позволяют решать специфические задачи, обеспечивая надежность и долговечность соединений в самых различных условиях эксплуатации.

Преимущества и недостатки удлиненных гаек

Удлиненные гайки представляют собой специализированные крепежные элементы, которые отличаются от стандартных гаек увеличенной длиной. Это свойство позволяет им решать ряд специфических задач, которые не под силу обычным гайкам. Рассмотрим основные преимущества и недостатки удлиненных гаек.

Преимущества удлиненных гаек

• Увеличенная площадь контакта: Благодаря своей длине, удлиненные гайки обеспечивают более надежное и равномерное распределение нагрузки на соединяемые детали. Это особенно важно в конструкциях, где требуется высокая прочность соединения.
• Возможность использования в ограниченных пространствах: Удлиненные гайки могут быть полезны в ситуациях, когда стандартные гайки не могут быть установлены из-за недостатка места. Их длина позволяет обойти препятствия и обеспечить надежное крепление.
• Совместимость с длинными болтами: Удлиненные гайки идеально подходят для работы с длинными болтами, что делает их незаменимыми в строительстве и машиностроении, где используются элементы с увеличенной длиной.
• Устойчивость к вибрациям: Удлиненные гайки, благодаря своей конструкции, могут лучше противостоять вибрациям, что снижает риск ослабления соединения со временем.

Недостатки удлиненных гаек

• Сложность установки: Установка удлиненных гаек может потребовать более тщательной подготовки и дополнительных инструментов, что увеличивает время и затраты на монтаж.
• Повышенные требования к материалам: Из-за увеличенной длины и нагрузки, удлиненные гайки часто требуют использования более прочных материалов, что может увеличить стоимость производства и закупки.
• Ограниченная доступность: В отличие от стандартных гаек, удлиненные гайки могут быть менее распространены на рынке, что затрудняет их приобретение в необходимых объемах.
• Риск перекручивания: При установке удлиненных гаек существует риск перекручивания, особенно если они не были правильно зафиксированы. Это может привести к повреждению как гайки, так и соединяемых деталей.

Таким образом, удлиненные гайки представляют собой эффективное решение для специфических задач, однако их использование требует внимательного подхода и учета всех возможных недостатков. Правильный выбор и применение этих крепежных элементов могут значительно повысить надежность и долговечность конструкций.

Советы по выбору и установке удлиненных гаек

При выборе удлиненной гайки важно учитывать несколько ключевых факторов, которые могут существенно повлиять на эффективность и надежность соединения. Во-первых, необходимо обратить внимание на материал, из которого изготовлена гайка. Наиболее распространенными являются сталь, нержавеющая сталь и латунь. Стальные гайки обеспечивают высокую прочность, но могут подвержены коррозии, если не обработаны специальными покрытиями. Нержавеющая сталь, в свою очередь, устойчива к коррозии и подходит для использования в агрессивных средах. Латунные гайки, хотя и менее прочные, обладают хорошими антикоррозийными свойствами и часто используются в сантехнических системах.

Следующим важным аспектом является размер и резьба. Удлиненные гайки могут иметь различный диаметр и шаг резьбы, поэтому перед покупкой необходимо точно измерить соответствующие параметры болта или шпильки, с которыми будет использоваться гайка. Неправильный выбор размеров может привести к ослаблению соединения или даже его разрушению.

Также стоит обратить внимание на класс прочности удлиненной гайки. Для ответственных конструкций рекомендуется использовать гайки более высокого класса прочности, которые способны выдерживать большие нагрузки. Классы прочности обозначаются цифрами, например, 8.8, 10.9 и 12.9, где более высокие значения указывают на большую прочность материала.

При установке удлиненной гайки важно соблюдать правильный порядок действий. Сначала гайку следует накрутить на болт или шпильку вручную, чтобы избежать повреждения резьбы. Затем рекомендуется использовать динамометрический ключ для затяжки гайки до необходимого момента, что обеспечит надежное соединение и предотвратит его ослабление в процессе эксплуатации.

Кроме того, стоит учитывать условия эксплуатации. Если соединение будет подвергаться вибрациям или динамическим нагрузкам, рекомендуется использовать дополнительные средства, такие как фиксирующие шайбы или анаэробные клеи, которые помогут предотвратить самопроизвольное ослабление соединения.

Наконец, не забывайте о регулярной проверке состояния соединений с удлиненными гайками, особенно в условиях повышенной нагрузки или воздействия агрессивных сред. Это позволит своевременно выявить возможные проблемы и предотвратить аварийные ситуации.
