Угловые и столярные струбцины — незаменимые инструменты в работе с деревом и металлом, которые обеспечивают надежное зажатие деталей и позволяют добиться точности в сборке. В этой статье мы рассмотрим, как сделать струбцину своими руками, используя доступные материалы, такие как металл и дерево. Вы найдете чертежи и пошаговые инструкции, которые помогут вам создать качественные и функциональные инструменты, необходимые для выполнения различных столярных и плотницких задач. Эта информация будет полезна как опытным мастерам, так и новичкам, стремящимся улучшить свои навыки и расширить арсенал инструментов.

Классификация струбцин

Струбцина — это простое устройство для фиксации двух соединяемых элементов под заданным углом, чаще всего 90 градусов. Существует два основных типа таких инструментов:

• Столярные — для обработки деревянных изделий;
• Слесарные — для работы с металлическими компонентами.

Также простые тиски могут различаться по размерам, функциональным возможностям, конструкции зажимного механизма и способу крепления.

Простейшая угловая струбцина для сборки мебели

Подготовительный этап работы

Каждый, кто занимался ручным трудом, знает, что качественные чертежи необходимы. В этом случае на помощь приходит интернет. Просто введите в поисковой строке «чертежи угловой струбцины для сварки своими руками». Если вы работаете в плотницком деле, используйте запрос «чертежи столярных струбцин своими руками». Получив множество результатов, выберите подходящий вариант и распечатайте его.

Теперь подготовьте инструменты и материалы для создания устройства. Важно убедиться, что вы ничего не забыли. Один пропущенный винтик может заставить вас снова отправиться в магазин, что отнимет много времени. Когда все будет готово, можно переходить к изготовлению самодельной струбцины.

Угловые струбцины — II.

Интересные факты

Вот несколько интересных фактов о создании угловых и столярных струбцин своими руками:

1. Материалы и креативность: Многие мастера используют подручные материалы для создания струбцин, такие как старые деревянные доски, металлические уголки и даже пластиковые трубки. Это позволяет не только сэкономить деньги, но и проявить креативность, создавая уникальные инструменты, которые идеально подходят для конкретных задач.

2. Регулируемая сила зажима: При изготовлении струбцин своими руками можно использовать различные механизмы для регулировки силы зажима. Например, можно применять винтовые механизмы или пружины, что позволяет точно настраивать давление на детали, предотвращая их повреждение.

3. Универсальность применения: Самодельные струбцины могут быть адаптированы для различных задач в столярном деле. Например, угловые струбцины могут использоваться не только для склеивания углов, но и для фиксации деталей при сверлении или распиловке, что делает их незаменимыми помощниками в мастерской.

Процесс самостоятельного изготовления

Существует несколько способов самостоятельно создать эти устройства.

Угловая для сборки мебели

Тем, кто когда-либо собирал мебель самостоятельно, известны трудности соединения крупных элементов. Особенно сложно справляться с этой задачей в одиночку. В качестве помощника могут выступить простые мебельные тиски, а именно несколько базовых зажимных устройств и надежный прямоугольный стол или верстак.

На столе можно установить пазы для надежной фиксации деталей мебели, а столярные струбцины будут служить креплениями. Существует множество способов создания таких устройств.

Угловые тиски своими руками

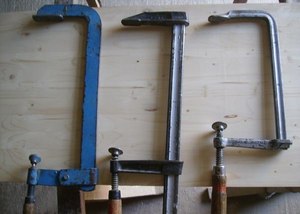

Столярная струбцина

Простой винтовой зажим можно создать, опираясь на конструкцию штангенциркуля. Для этого понадобятся несколько брусков из прочного дерева и небольшой лист фанеры. Чтобы зажим оставался в нужном положении, используется винтовое устройство с фиксирующим бруском, установленным на рейке этого инструмента.

Для прижатия обрабатываемых деталей к рабочему столу часто применяются самозажимные струбцины. Их принцип работы прост: устройство крепится к верстаку с помощью винтовой шпильки, а зажим осуществляется с помощью специального рычага с закруглением на конце.

Эти инструменты удобны для обработки большого количества деталей одинаковой формы. Например, они идеально подходят для фрезерования, шлифования, сверления и пиления.

Струбцины в столярной мастерской

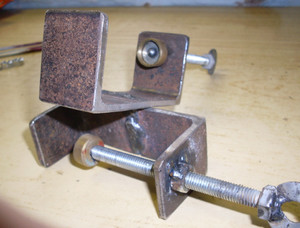

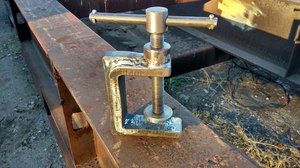

Для сварочных работ

Сегодня сварочный аппарат в гараже стал не только распространённым, но и необходимым инструментом. Для выполнения сварочных работ часто требуется зажимать детали под определённым углом, что крайне важно. К сожалению, покупные инструменты могут подвести из-за низкого качества, поэтому лучше изготовить угловую струбцину для сварки самостоятельно.

Сначала нужно найти подробный чертёж или создать его самостоятельно, а затем подготовить необходимые материалы и инструменты. После этого можно приступить к изготовлению по простой схеме:

1. Создание основы. Стальные пластины и уголки одинаковой толщины свариваются согласно выбранному чертежу. Основная задача — точно вымерить угол в 90 градусов для надёжного закрепления свариваемых деталей. Угол может быть иным, если вы планируете использовать инструмент для специфических задач.
2. Изготовление зажимного механизма. Для этого подойдут гайки большого диаметра. Их фиксируют с помощью болта, чтобы в случае повреждения резьбы можно было легко заменить. Также можно использовать винтовые механизмы от сломанных тисков или верстаков. Важно следить, чтобы зажимные лапки были под прямым углом или под тем углом, который предусмотрен для вашего устройства.
3. Сборка изделия и его крепление. Когда основа и зажим готовы, их соединяют в зависимости от конструкции: сваркой или с помощью болтов и гаек. Здесь стоит продумать, как закрепить приспособление к неподвижной поверхности. Для этого можно просверлить несколько отверстий в основании для крепления.

Создание любого варианта требует значительных усилий и внимания. Однако все затраты времени и труда оправдаются, когда сварка или соединение двух реек под прямым углом пройдёт быстро и без проблем. У вас будет надёжный помощник, который всегда под рукой и готов служить тому, кто его изготовил своими руками.

Самодельная быстрозажимная струбцина. Часть 3. Homemade quick clamp. Part 3.

STANLEY. Угловая струбцина.

Струбцина трубная (вайма) самозажимная (глубина зажима не ограничена)

Выбор материалов для струбцин

При создании угловых и столярных струбцин своими руками важным этапом является выбор подходящих материалов. Правильный выбор материалов не только обеспечит долговечность и надежность конструкции, но и повлияет на удобство в использовании. Рассмотрим основные материалы, которые можно использовать для изготовления струбцин.

Дерево – один из самых распространенных материалов для изготовления струбцин. Деревянные струбцины легки в обработке, доступны по цене и обладают хорошими амортизирующими свойствами. Для создания струбцин лучше всего использовать твердые породы дерева, такие как бук, дуб или ясень, так как они обладают высокой прочностью и устойчивостью к деформации. Однако стоит учитывать, что дерево может подвержено воздействию влаги, поэтому для работы в условиях повышенной влажности рекомендуется использовать водоотталкивающие пропитки.

Металл – еще один популярный материал для струбцин, особенно для тех, кто ищет максимальную прочность и долговечность. Металлические струбцины могут быть изготовлены из стали или алюминия. Стальные струбцины обладают высокой прочностью и устойчивостью к механическим повреждениям, но могут быть тяжелыми и подвержены коррозии. Алюминиевые струбцины легче и не подвержены коррозии, но могут быть менее прочными, чем стальные. Важно также учитывать, что для работы с металлом потребуется специальное оборудование для резки и сварки.

Пластик – это менее распространенный, но все же интересный вариант для изготовления струбцин. Пластиковые струбцины легкие, устойчивы к коррозии и не требуют особого ухода. Однако они могут быть менее прочными по сравнению с деревянными и металлическими аналогами. Пластик лучше всего подходит для легких работ или временных конструкций, где не требуется высокая нагрузка.

Комбинированные материалы – использование различных материалов в одном изделии может значительно повысить функциональность и удобство струбцин. Например, деревянные ручки могут быть дополнены металлическими зажимами, что обеспечит надежное крепление и удобство в использовании. Также можно использовать резиновые накладки на зажимах для предотвращения повреждения обрабатываемого материала.

При выборе материалов для струбцин важно учитывать не только их физические свойства, но и предполагаемые условия эксплуатации. Например, для работы в условиях высокой влажности лучше использовать материалы, устойчивые к коррозии и гниению. Также стоит обратить внимание на доступность материалов и инструменты, которые у вас есть для их обработки. Правильный выбор материалов позволит создать надежные и долговечные струбцины, которые будут служить вам долгое время.

Инструменты, необходимые для изготовления

Для изготовления угловых и столярных струбцин своими руками потребуется набор инструментов и материалов, которые помогут вам создать качественные и надежные конструкции. Ниже перечислены основные инструменты, которые вам понадобятся в процессе работы.

• Деревянные или металлические заготовки: Основным материалом для струбцин могут служить деревянные бруски или металлические профили. Выбор материала зависит от предполагаемой нагрузки и желаемой прочности струбцины.
• Пила: Для нарезки заготовок вам понадобится пила. Это может быть ручная пила, циркулярная или ленточная, в зависимости от ваших предпочтений и доступных инструментов.
• Дрель и сверла: Дрель необходима для создания отверстий в заготовках, куда будут установлены винты или болты. Сверла должны соответствовать диаметру используемых крепежных элементов.
• Шуруповерт: Этот инструмент значительно упростит процесс сборки струбцин, позволяя быстро и эффективно закручивать винты.
• Рулетка и угольник: Для точной разметки и измерения размеров заготовок вам понадобятся рулетка и угольник. Они помогут обеспечить правильные углы и размеры, что особенно важно для угловых струбцин.
• Наждачная бумага: После обработки заготовок наждачная бумага поможет сгладить острые края и придать поверхности более аккуратный вид.
• Клеевой пистолет или клей: В некоторых случаях для дополнительной прочности соединений можно использовать клей. Клеевой пистолет упростит процесс нанесения клея на поверхности.
• Ключи и отвертки: Для затягивания гаек и винтов вам понадобятся ключи и отвертки соответствующих размеров.
• Защитные очки и перчатки: Не забывайте о безопасности. Защитные очки и перчатки помогут избежать травм во время работы с инструментами и материалами.

Собрав все необходимые инструменты и материалы, вы сможете приступить к изготовлению угловых и столярных струбцин, следуя выбранной вами инструкции или чертежам. Правильная подготовка и наличие всех инструментов значительно упростят процесс и помогут избежать лишних затрат времени и усилий.

Советы по использованию струбцин

Струбцины являются незаменимыми инструментами в столярном деле, позволяя надежно фиксировать детали во время сборки, склеивания или обработки. Чтобы максимально эффективно использовать струбцины, следует учитывать несколько важных аспектов.

1. Выбор правильного типа струбцины: Существует множество типов струбцин, включая угловые, столярные и другие. Угловые струбцины идеально подходят для создания прямых углов, в то время как столярные струбцины обеспечивают более универсальное применение. При выборе струбцины учитывайте размеры и форму деталей, с которыми будете работать.

2. Правильное размещение: Убедитесь, что струбцина правильно расположена на детали. Для угловых струбцин важно, чтобы они находились под углом 90 градусов к соединяемым элементам. Это обеспечит точность и надежность соединения. Столярные струбцины следует размещать так, чтобы они равномерно распределяли давление по всей поверхности детали.

3. Использование прокладок: Чтобы избежать повреждения поверхности древесины, рекомендуется использовать прокладки из мягкого материала, например, из фанеры или резины. Это поможет предотвратить вмятины и царапины на заготовках, особенно если вы работаете с мягкими породами дерева.

4. Контроль давления: При затягивании струбцины важно не переусердствовать. Слишком сильное давление может привести к деформации деталей или даже их повреждению. Регулярно проверяйте, достаточно ли струбцина затянута, и при необходимости корректируйте усилие.

5. Использование нескольких струбцин: В некоторых случаях для достижения наилучшего результата может потребоваться использование нескольких струбцин одновременно. Это особенно актуально при работе с крупными или сложными конструкциями, где необходимо обеспечить равномерное давление на всех участках соединения.

6. Поддержка во время высыхания: Если вы используете струбцины для склеивания, дайте клею высохнуть в соответствии с рекомендациями производителя. Не снимайте струбцины слишком рано, так как это может привести к ослаблению соединения. Обычно рекомендуется оставлять детали зажатыми на несколько часов или даже суток, в зависимости от типа клея.

7. Хранение струбцин: После завершения работы важно правильно хранить струбцины. Держите их в сухом месте, вдали от влаги, чтобы избежать коррозии металлических частей. Также старайтесь не оставлять струбцины в зажатом состоянии, чтобы избежать деформации.

Следуя этим советам, вы сможете значительно повысить эффективность работы со струбцинами и добиться качественных результатов в своих столярных проектах.
