Ультразвуковой толщиномер – это незаменимый инструмент для специалистов в области контроля качества и диагностики материалов, который позволяет точно измерять толщину покрытий и металлических стенок. В данной статье мы подробно рассмотрим принцип работы ультразвукового толщиномера, его функции и преимущества, а также дадим рекомендации по выбору оптимального устройства для ваших нужд. Понимание особенностей этого прибора поможет вам сделать осознанный выбор и эффективно использовать его в своей работе, что особенно важно для обеспечения надежности и безопасности конструкций.

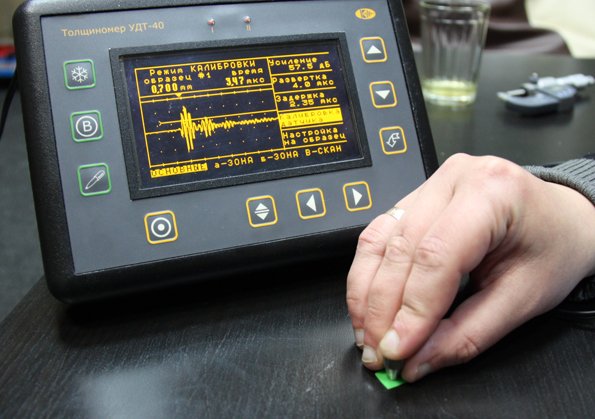

Ультразвуковой толщиномер – принцип измерения

Название устройства указывает на то, что его основным рабочим элементом являются звуковые волны ультразвукового диапазона. Процесс измерения проходит быстро и можно описать его так. На корпусе прибора установлен датчик, чувствительный к ультразвуку, интегрированный в зонд, который прикладывается к исследуемой поверхности. Выбирается участок для измерения толщины покрытия, например, лакокрасочного слоя. Зонд прижимается к выбранной точке, и прибор активируется нажатием кнопки.

Зонд генерирует ультразвуковую волну, которая проходит через покрытие, достигает подлежащей поверхности и отражает импульс обратно. Обычно этот материал — металл, что является одним из основных требований для успешного измерения. Отраженная волна попадает на датчик зонда, создавая эхо, и преобразуется в электрический сигнал. Затем электроника оцифровывает этот сигнал и анализирует его, используя формулы для вычисления расстояния, то есть толщины покрытия, которую преодолела ультразвуковая волна.

Этот принцип применим не только для покрытий с металлической основой, но и для определения толщины самого металла. Импульс анализируется до тех пор, пока не перестанет отражаться, что указывает на полное прохождение через металл, и на основе этого выдается результат. В целом, такие толщиномеры способны измерять практически все распространенные в быту и промышленности материалы: керамику, пластик, стекло и другие. Однако метод не позволяет измерять такие материалы, как бумага, дерево, пенопласт или бетон, поскольку они либо слишком тонкие, либо слишком толстые.

Примерный диапазон измерений начинается с 0,08 мм и может достигать 635 мм, а точность лучших приборов составляет около 0,001 мм. Приборы данного класса редко допускают ошибку, превышающую 3%, даже самые доступные модели.

https://youtube.com/watch?v=b88KZ9NTbV8

Специфика ультразвукового толщиномера

Первым и наиболее заметным преимуществом ультразвуковых толщиномеров является их неразрушающий метод измерения. В современных условиях, за исключением специализированных лабораторий, практически невозможно проводить инвазивные исследования образцов. Мы не можем надрезать, стирать или царапать поверхность для оценки глубины повреждений. Поэтому ультразвуковые приборы стали популярными в различных областях. Однако они не единственные, кто предлагает безвредное измерение. Что еще привлекает пользователей к ним?

Это далеко не единственное их достоинство. Благодаря множеству других качеств, ультразвуковые толщиномеры стали оптимальным выбором как в бюджетном сегменте, так и в профессиональных областях. Одним из ключевых аргументов в их пользу является возможность измерения толщины покрытия или металла с одной стороны образца. Это особенно актуально, когда нет возможности зажать его между измерительными элементами. Например, при измерении толщины трубы нельзя приложить измерительные стержни с обеих сторон. Ультразвуковой толщиномер решает эту задачу, так как достаточно измерить только с внешней стороны.

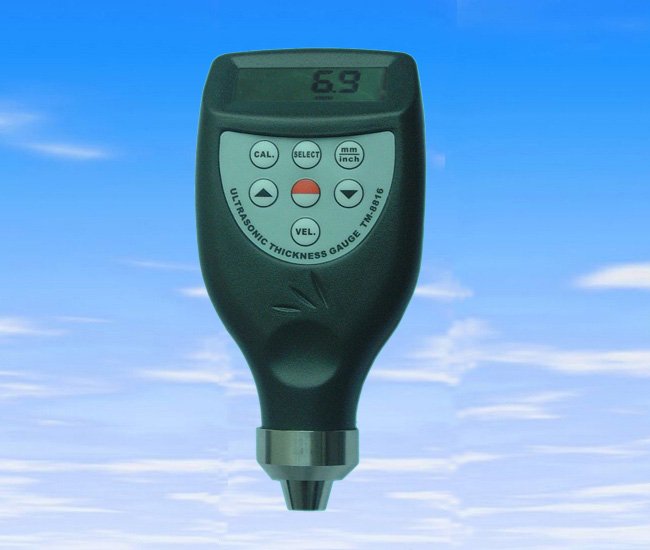

Если вы хотя бы раз заглянули в каталог измерительных приборов для толщины покрытий, вы, вероятно, заметили компактность ультразвуковых толщиномеров. Простые модели для бытовых нужд выглядят как калькуляторы и легко помещаются в карман. Такую миниатюрность сложно встретить у устройств с другим принципом работы. Кроме того, замеры проводятся быстро, и не требуется значительных физических усилий, что позволяет даже новичку справиться с задачей. Отсутствие физических затрат и экономия времени добавляют еще больше плюсов.

Да, самые простые толщиномеры не требуют специальных навыков, но что делать профессионалам, которым недостаточно базовых функций? В этом случае стоит рассмотреть более «умные» приборы с возможностями программирования различных режимов и настроек. Выбор таких устройств действительно велик, и универсальность ультразвукового подхода в измерениях является еще одним его преимуществом. Несмотря на сложность настройки профессионального прибора, процесс измерения остается быстрым и простым – всего за секунду.

Наконец, стоит отметить возможность синхронизации с более сложными устройствами для обработки больших объемов данных. Часто ультразвуковые толщиномеры обладают хорошим запасом памяти и базовыми функциями для сбора статистики. Вывод и обработка результатов на компьютер, например, для быстрой статистической обработки, является значительным плюсом. Хотя ультразвуковые устройства не единственные с такой функцией, отсутствие этой возможности могло бы значительно снизить их популярность.

А1208 ультразвуковой толщиномер

Интересные факты

Вот несколько интересных фактов о ультразвуковых толщиномерах:

1. Принцип работы: Ультразвуковые толщиномеры используют звуковые волны высокой частоты для измерения толщины материалов. При отправке ультразвукового импульса через материал, прибор измеряет время, за которое волна проходит через материал и возвращается обратно. Это позволяет точно определить толщину, что особенно полезно для контроля качества и диагностики.

2. Широкий спектр применения: Ультразвуковые толщиномеры находят применение в различных отраслях, включая строительство, судостроение, нефтегазовую промышленность и автомобилестроение. Они используются для проверки толщины стенок труб, резервуаров и других конструкций, что помогает предотвратить аварии и продлить срок службы оборудования.

3. Непосредственное измерение на месте: Одним из главных преимуществ ультразвуковых толщиномеров является возможность проведения измерений непосредственно на месте эксплуатации оборудования. Это позволяет быстро и эффективно оценить состояние материалов без необходимости их демонтажа, что экономит время и ресурсы.

Толщиномер металла ультразвуковой – особенности модельного ряда

При выборе ультразвукового толщиномера металла могут возникнуть трудности. Рассмотрим, как развивалась линейка этих приборов, чтобы упростить процесс покупки и помочь вам найти оптимальное сочетание функций и цены. Начнем с самой простой модели из серии A1207. Этот компактный прибор является бюджетным вариантом, предлагает базовый набор функций и отличается высокой портативностью. Он измеряет толщину стенок с достаточно лояльными требованиями к качеству, которые оцениваются по шероховатости и радиусу кривизны.

Модели серий A1208-1210 предлагают более широкий функционал, включая разнообразие измеряемых материалов. Приборы более высокого уровня, такие как A1270, становятся более интеллектуальными, получая специальные анализаторы и предъявляя к поверхности снисходительные требования по качеству. Они могут справляться с зазорами или ненужными покрытиями, что избавляет от необходимости тщательно очищать поверхность перед измерениями. Толщиномеры Булат 1S и Microgage предлагают дополнительные функции не только в измерениях, но и в конструкции. Например, первая модель оснащена несколькими датчиками, а вторая имеет защищенный корпус, что особенно важно для электроники в условиях повышенной влажности.

Существуют также приборы с высокой точностью и функцией А-скана, позволяющей строить графики исследования поверхности, как, например, в серии 35. Это позволяет оценить остаточную прочность металла, подверженного коррозии. Более сложные устройства имеют встроенные системы для сбора и обработки статистики, хранения результатов и отличаются высокой точностью и разнообразием исследуемых материалов, как, например, 37DL PLUS, но их стоимость может быть довольно высокой.

Толщиномер А1208. Тема 9. Проведение измерений.

Критерии выбора ультразвукового толщиномера

При выборе ультразвукового толщиномера важно учитывать несколько ключевых критериев, которые помогут вам подобрать инструмент, соответствующий вашим требованиям и условиям эксплуатации. Ниже представлены основные аспекты, на которые стоит обратить внимание.

1. Диапазон измерений

Первым делом необходимо определить диапазон толщин, который вам нужно измерять. Разные модели ультразвуковых толщиномеров имеют различные диапазоны измерений, начиная от нескольких миллиметров и заканчивая несколькими десятками сантиметров. Убедитесь, что выбранный вами прибор способен точно измерять толщину материалов, с которыми вы планируете работать.

2. Тип измеряемого материала

Ультразвуковые толщиномеры могут быть настроены для работы с различными материалами, такими как металл, пластик, стекло и композиты. Некоторые модели имеют возможность переключения между различными режимами измерения, что позволяет использовать один прибор для различных материалов. Убедитесь, что выбранный вами толщиномер подходит для ваших конкретных нужд.

3. Точность и погрешность измерений

Точность измерений является критически важным параметром, особенно в тех областях, где требуется высокая степень надежности. Обратите внимание на спецификации прибора, чтобы узнать его точность и допустимую погрешность. Чем меньше погрешность, тем более надежными будут ваши измерения.

4. Условия эксплуатации

Ультразвуковые толщиномеры могут использоваться в различных условиях, включая промышленные, лабораторные и полевые. Убедитесь, что выбранный вами прибор устойчив к воздействию внешней среды, такой как температура, влажность и пыль. Некоторые модели имеют защиту от ударов и влаги, что делает их более надежными в сложных условиях.

5. Простота использования

Интуитивно понятный интерфейс и простота в использовании также играют важную роль при выборе толщиномера. Обратите внимание на наличие дисплея, удобных кнопок и понятного меню. Некоторые модели предлагают дополнительные функции, такие как автоматическая калибровка и сохранение данных, что может значительно упростить процесс измерения.

6. Дополнительные функции

Современные ультразвуковые толщиномеры могут иметь множество дополнительных функций, таких как возможность подключения к компьютеру для анализа данных, наличие встроенной памяти для хранения результатов измерений, а также возможность работы с различными датчиками. Эти функции могут значительно расширить возможности прибора и повысить его эффективность.

7. Цена и производитель

Цена ультразвукового толщиномера может варьироваться в широких пределах в зависимости от его характеристик и бренда. Изучите рынок и сравните различные модели, чтобы найти оптимальное соотношение цены и качества. Обратите внимание на репутацию производителя и отзывы пользователей, чтобы убедиться в надежности и долговечности выбранного вами прибора.

В заключение, выбор ультразвукового толщиномера требует внимательного анализа различных критериев, которые могут существенно повлиять на качество и точность ваших измерений. Уделите время изучению доступных моделей и их характеристик, чтобы сделать обоснованный выбор, который будет соответствовать вашим потребностям.

Преимущества и недостатки ультразвуковых толщиномеров

Ультразвуковые толщиномеры являются одним из наиболее популярных инструментов для измерения толщины материалов, особенно в таких отраслях, как строительство, машиностроение и нефтегазовая промышленность. Они работают на основе принципа ультразвукового эхолокации, что позволяет им обеспечивать высокую точность и надежность измерений. Однако, как и любой инструмент, ультразвуковые толщиномеры имеют свои преимущества и недостатки.

Преимущества:

• Высокая точность измерений: Ультразвуковые толщиномеры способны обеспечивать точность измерений до 0,01 мм, что делает их идеальными для контроля качества и диагностики состояния материалов.
• Широкий диапазон измерений: Эти устройства могут измерять толщину различных материалов, включая металлы, пластики, стекло и композиты, что делает их универсальными инструментами для различных отраслей.
• Неинвазивность: Ультразвуковые толщиномеры не требуют разрушения или повреждения материала, что позволяет проводить измерения без риска для целостности объекта.
• Простота в использовании: Современные модели оснащены интуитивно понятными интерфейсами и могут быть использованы даже непрофессионалами после минимального обучения.
• Портативность: Большинство ультразвуковых толщиномеров имеют компактные размеры и могут работать от батарей, что делает их удобными для использования в полевых условиях.

Недостатки:

• Зависимость от условий измерений: Точность измерений может снижаться в зависимости от температуры, влажности и состояния поверхности материала. Например, загрязненная или ржавчина поверхность может повлиять на результаты.
• Необходимость калибровки: Для обеспечения точности измерений ультразвуковые толщиномеры требуют регулярной калибровки, что может быть времязатратным процессом.
• Ограничения по толщине: Ультразвуковые толщиномеры имеют ограничения по минимальной и максимальной толщине измеряемого материала, что может ограничивать их применение в некоторых случаях.
• Стоимость: Качественные ультразвуковые толщиномеры могут иметь высокую стоимость, что может стать препятствием для небольших компаний или индивидуальных пользователей.

Таким образом, выбор ультразвукового толщиномера должен основываться на тщательном анализе его преимуществ и недостатков, а также на специфических требованиях и условиях работы. Понимание этих аспектов поможет пользователям сделать обоснованный выбор и максимально эффективно использовать данный инструмент в своей деятельности.

Области применения ультразвуковых толщиномеров

Ультразвуковые толщиномеры являются универсальными инструментами, которые находят широкое применение в различных отраслях промышленности и науки. Их основная функция заключается в измерении толщины материалов, что особенно важно для контроля качества и безопасности. Рассмотрим подробнее основные области применения ультразвуковых толщиномеров.

1. Строительство и архитектура: В этой области ультразвуковые толщиномеры используются для оценки состояния строительных конструкций, таких как стены, перекрытия и фундаменты. Они помогают определить толщину бетонных и кирпичных стен, а также выявить наличие дефектов, таких как трещины или коррозия арматуры. Это позволяет своевременно проводить ремонтные работы и предотвращать аварийные ситуации.

2. Промышленность: В производственных процессах ультразвуковые толщиномеры применяются для контроля качества металлических и пластиковых изделий. Например, в машиностроении они используются для измерения толщины стенок труб и резервуаров, что критично для обеспечения их прочности и долговечности. Также ультразвуковые толщиномеры помогают в оценке состояния оборудования, выявляя износ и коррозию.

3. Нефтегазовая отрасль: В этой сфере ультразвуковые толщиномеры играют ключевую роль в мониторинге состояния трубопроводов и резервуаров для хранения нефти и газа. Они позволяют выявлять коррозию и другие повреждения, что помогает предотвратить утечки и аварии. Регулярные измерения толщины стенок трубопроводов обеспечивают безопасность эксплуатации и соответствие нормативным требованиям.

4. Автомобильная промышленность: Ультразвуковые толщиномеры используются для контроля качества лакокрасочных покрытий и кузовных деталей автомобилей. Они позволяют определить толщину слоя краски, что важно для оценки качества покраски и защиты от коррозии. Также эти приборы помогают в диагностике состояния кузова, выявляя скрытые дефекты.

5. Судостроение: В судостроительной отрасли ультразвуковые толщиномеры применяются для контроля толщины корпуса судна, что критично для его прочности и безопасности. Измерения помогают выявлять коррозию и другие повреждения, что позволяет своевременно проводить ремонтные работы и продлить срок службы судна.

6. Энергетика: В энергетическом секторе ультразвуковые толщиномеры используются для контроля состояния трубопроводов и оборудования на электростанциях. Они помогают выявлять коррозию и износ, что критично для обеспечения надежной работы энергетических систем и предотвращения аварий.

Таким образом, ультразвуковые толщиномеры находят применение в самых различных областях, обеспечивая контроль качества и безопасность материалов и конструкций. Их универсальность и точность делают их незаменимыми инструментами в современных производственных и строительных процессах.
