Штангенциркуль – это незаменимый инструмент для точного измерения линейных размеров, который широко используется как в профессиональной деятельности, так и в быту. В данной статье мы подробно рассмотрим устройство штангенциркуля, его основные виды и особенности, а также пошагово объясним, как правильно проводить измерения. Понимание принципов работы этого инструмента и умение им пользоваться помогут вам значительно повысить точность ваших измерений, что особенно важно в таких областях, как механика, строительство и ювелирное дело. Кроме того, в статье будет представлено видео, демонстрирующее правильную технику снятия измерений, что сделает процесс обучения еще более наглядным и доступным.

Устройство штангенциркуля – основные узлы и их назначение

Устройство штангенциркуля может показаться простым, но его элементы организованы компактно и эффективно, что делает инструмент удобным в использовании. Он выполняет множество функций, а измерения, проводимые с его помощью, важны в различных отраслях промышленности и строительстве. С помощью штангенциркуля можно определять линейные размеры объектов, как внешние, так и внутренние. Точность некоторых моделей впечатляет и делает этот инструмент все более популярным.

Основная задача штангенциркуля — измерение длины, диаметров и глубины. Рассмотрим это на примере простейшего варианта инструмента. Главным элементом является линейка, известная как штанга, что и дало название инструменту. Деления на ней обычно составляют 1 мм, а общая длина — около 15 см, хотя существуют и более длинные модели. Линейка определяет максимальный размер, который можно измерить с помощью данного инструмента, что означает, что максимальная длина или диаметр объекта не должен превышать 15 см.

На конце линейки расположены губки: одна половинка на линейке, другая — на подвижной рамке, которая перемещается по линейке, позволяя измерить размер объекта. Губки бывают внутренними и внешними: у первых резцы направлены наружу, у вторых — друг на друга. Внутренние губки вставляются в объект и раздвигаются для фиксации его внутреннего размера, а внешние губки сближаются, чтобы зафиксировать объект между собой. Для точного снятия размера или переноса его на другую поверхность подвижная рамка может быть зафиксирована специальным винтом, расположенным на ней.

На основной линейке мы видим целочисленное значение измеряемого размера, а для более точного определения результата служит нониусная шкала, расположенная на нижней части рамки, точно под основной разметкой линейки. Нониус имеет десять делений, каждое из которых соответствует 1,9 мм, а вся шкала имеет длину 1,9 см. Эти параметры характерны для стандартного хозяйственного штангенциркуля, в других моделях они могут варьироваться. Найдя деление на нониусе, совпадающее с делением основной шкалы, можно уточнить измерение до десятых долей миллиметра. Использование штангенциркуля не ограничивается только внутренними и внешними размерами; также можно измерять глубину отверстий, для чего предусмотрен хвостик, выдвигающийся из линейки. Это и есть шкала глубиномера.

Штангенциркуль. 3 способа измерения. Как пользоваться штангенциркулем.

Штангенциркуль – классификация и маркировка

Штангенциркуль, как измерительный инструмент, бывает трех типов и около восьми различных размеров по отечественным стандартам. При выборе точного инструмента важно учитывать нормы его производства и калибровки. Классификация штангенциркулей зависит от типа индикатора, с которого считываются измеряемые значения. Это могут быть нониусные (ШЦ), циферблатные (ЩЦК) и цифровые (ШЦЦ) штангенциркули. Нониусные инструменты требуют от пользователя самостоятельного просмотра обеих шкал, подсчета делений и сообщения результата. Циферблатные модели отображают значения на механической шкале с подвижной стрелкой, а цифровые показывают готовый результат на экране.

Каждый из этих типов может иметь подвиды, различающиеся по конструкции и длине основной линейки. Например, инструменты классифицируются по материалу, из которого они изготовлены. ШЦТ-I — это штангенциркуль из твердого сплава. Существуют также различия в конструкции губок и дополнительных элементах. Например, ШЦ-I и ШЦ-III отличаются расположением губок: в первом случае они двусторонние, а во втором — односторонние. ШЦ-II оснащен рамкой микрометрической подачи, что упрощает процесс разметки при переносе замеров на другую поверхность. Обсуждать различия по типоразмерам нецелесообразно; достаточно отметить, что с увеличением длины линейки возрастает погрешность измерений.

Как выбрать штангенциркуль

Интересные факты

Вот несколько интересных фактов о штангенциркуле и его использовании для измерения предметов:

1. Многофункциональность: Штангенциркуль может измерять не только внешние размеры предметов (например, ширину и длину), но и внутренние размеры (например, диаметр отверстий) благодаря своим специальным губкам. Кроме того, многие модели оснащены глубиномером, что позволяет измерять глубину отверстий и выемок.

2. Точность измерений: Штангенциркуль может обеспечивать высокую точность измерений, достигая до 0,02 мм в зависимости от модели. Это делает его незаменимым инструментом в механической обработке, инженерии и других областях, где важна высокая точность.

3. История и эволюция: Штангенциркуль был изобретен в XVI веке и с тех пор претерпел множество изменений. Современные цифровые штангенциркули, которые отображают результаты измерений на экране, значительно упрощают процесс измерения и уменьшают вероятность ошибок, связанных с чтением шкалы.

Как измерять штангенциркулем – инструкция для начинающих

Многим технически подкованным людям интуитивно понятно, как пользоваться штангенциркулем. Поэтому напомним ключевые моменты.

Как измерять штангенциркулем – пошаговая схема

Шаг 1: Закрепление детали

Сначала убедитесь в исправности инструмента. Сведите губки штангенциркуля к нулю и проверьте, правильно ли они соединились. Обратите внимание на шкалу — нули на обеих шкалах должны совпадать. Если все в порядке, переходите к измерению детали. Удобнее работать, когда инструмент в правой руке, а измеряемая деталь — в левой или надежно закреплена. Если вы левша, порядок действий будет обратным.

Для измерения внешнего размера разведите губки штангенциркуля, поместите между ними объект и соедините их так, чтобы они уперлись в края детали. Если деталь твердая, слегка сожмите губки для более плотного контакта. При измерении мягкой детали этого делать не следует, чтобы избежать искажения результатов.

Контролировать усилие легко: если попытаться сдвинуть губки относительно предмета, они должны двигаться с некоторым сопротивлением. Если для этого требуется значительное усилие, значит, вы слишком сильно сжали губки.

Перемещать рамку удобнее всего большим пальцем правой руки, в то время как остальные пальцы удерживают штангу. Проверьте, правильно ли расположен штангенциркуль относительно предмета, нет ли перекосов (губки должны находиться на одинаковом расстоянии от края детали с обеих сторон). Лучше всего поднимать конструкцию на уровень глаз для лучшего обзора. Левой рукой держите предмет в плоскости за инструментом, а не перед ним. Теперь аккуратно закрутите крепежный винт указательным и большим пальцем, остальные пальцы продолжайте удерживать штангу. После фиксации значения деталь можно отложить и перейти к следующему этапу — измерению полученного числа с помощью штангенциркуля.

Шаг 2: Снимаем значение

Считывать показания лучше всего на уровне глаз. Сначала запишите значение главной шкалы — целое число. Найдите штрих на основной штанге, который ближе всего к нулю нониуса; это и будет целое количество миллиметров. Запомните это значение или сделайте пометку. Затем на нониусе найдите штрих, который максимально близок к нулю и совпадает с делением на штанге. Порядковый номер этого штриха умножьте на цену деления нониуса (обычно 0,1 мм). Если вы не уверены в этом значении, обратитесь к паспорту штангенциркуля.

Теперь сложите эти числа, и результат будет готов. Например, если по штанге у вас 35 мм, а по нониусу вы насчитали 4 деления, общее значение составит 35,4 мм (или 3,54 см). После работы инструмент следует протереть (обезжирить), немного раздвинуть губки (на пару миллиметров), ослабить зажим и аккуратно положить в чехол. Если планируется длительное хранение, обработайте его антикоррозийной смазкой.

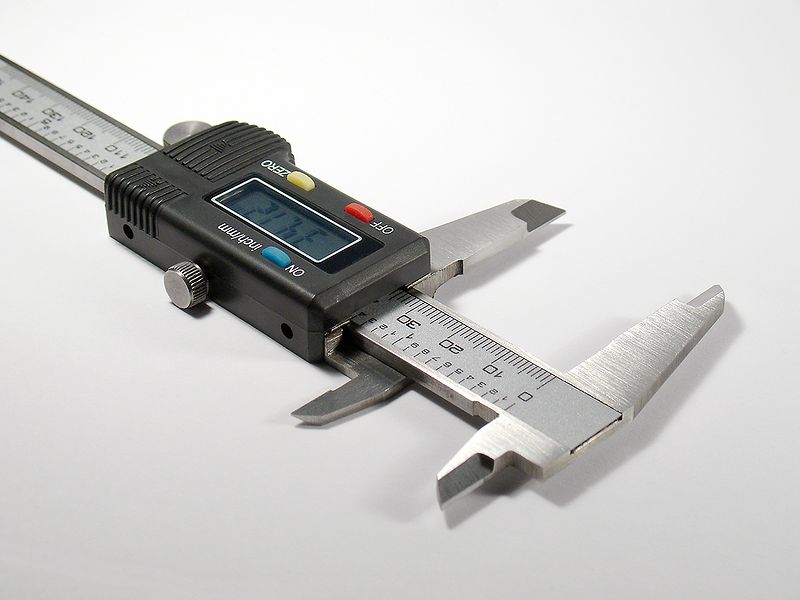

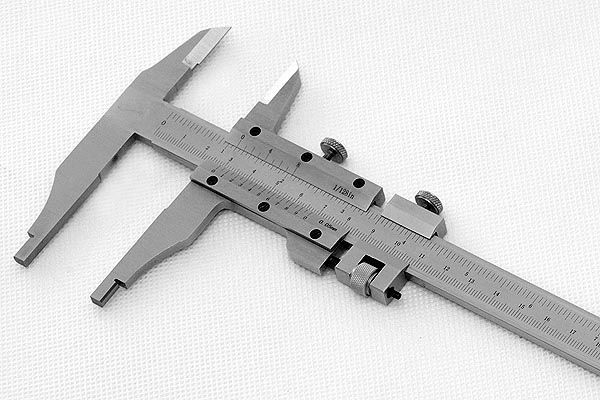

Фото назначения штангенциркуля, nestormedia.com Фото — как измерять штангенциркулем, nestormedia.com Фото измерительного инструмента штангенциркуля, nestormedia.com На фото — электронный штангенциркуль, antok.by Фото нониусного штангенциркуля ШЦ-3, antok.by

Как пользоваться штангенциркулем?

Советы по выбору штангенциркуля для различных задач

При выборе штангенциркуля для различных задач важно учитывать несколько ключевых факторов, которые помогут вам сделать правильный выбор в зависимости от ваших потребностей и условий работы. Ниже представлены основные аспекты, на которые стоит обратить внимание.

Тип штангенциркуля

Существует несколько типов штангенциркулей, каждый из которых подходит для определенных задач. Наиболее распространенные из них:

• Механические штангенциркули: Эти инструменты не требуют батареек и работают на основе механических частей. Они идеально подходят для использования в условиях, где нет доступа к электроэнергии.
• Электронные штангенциркули: Оснащены цифровым дисплеем, что позволяет быстро и точно считывать измерения. Они удобны для работы в условиях, где требуется высокая точность и скорость.
• Универсальные штангенциркули: Эти инструменты могут измерять как внутренние, так и внешние размеры, а также глубину. Они подходят для большинства общих задач.

Материал изготовления

Материал, из которого изготовлен штангенциркуль, также играет важную роль в его долговечности и точности. Наиболее распространенные материалы:

• Нержавеющая сталь: Обеспечивает высокую прочность и устойчивость к коррозии, что делает такие штангенциркули идеальными для работы в различных условиях.
• Пластик: Легкие и недорогие, но менее прочные. Подходят для использования в образовательных учреждениях или для домашних нужд.

Диапазон измерений

При выборе штангенциркуля важно учитывать диапазон измерений, который вам нужен. Стандартные штангенциркули имеют диапазон от 0 до 150 мм, но существуют модели с большим диапазоном, которые могут измерять до 300 мм и более. Убедитесь, что выбранный вами инструмент соответствует вашим требованиям.

Точность измерений

Точность измерений – один из самых важных параметров. Для большинства задач достаточно точности ±0,02 мм, однако для более сложных работ может потребоваться инструмент с точностью до ±0,01 мм. Обратите внимание на спецификации при выборе штангенциркуля.

Дополнительные функции

Некоторые штангенциркули могут иметь дополнительные функции, такие как:

• Автоматическое отключение: Экономит заряд батареи в электронных моделях.
• Функция преобразования единиц измерения: Позволяет переключаться между миллиметрами и дюймами.
• Калибровка: Возможность калибровки для поддержания точности измерений.

Выбор штангенциркуля зависит от ваших конкретных задач и условий работы. Учитывая вышеописанные аспекты, вы сможете подобрать инструмент, который будет максимально соответствовать вашим требованиям и обеспечит точные измерения в кратчайшие сроки.

Ошибки при измерении и как их избежать

При использовании штангенциркуля для измерения предметов важно учитывать возможные ошибки, которые могут повлиять на точность полученных данных. Основные ошибки можно разделить на несколько категорий: ошибки, связанные с инструментом, ошибки, вызванные неправильной техникой измерения и ошибки, возникающие из-за внешних факторов.

1. Ошибки, связанные с инструментом: Штангенциркуль, как и любой другой измерительный инструмент, может иметь заводские дефекты или износ. Перед началом измерений обязательно проверьте инструмент на предмет повреждений. Убедитесь, что губки штангенциркуля чистые и не имеют загрязнений, так как это может привести к неправильным показаниям. Также важно периодически калибровать инструмент, чтобы гарантировать его точность.

2. Неправильная техника измерения: Для достижения максимальной точности необходимо правильно использовать штангенциркуль. При измерении убедитесь, что губки плотно соприкасаются с измеряемым объектом, но не слишком сильно, чтобы не повредить его. Измерения следует проводить на ровной и стабильной поверхности, чтобы избежать колебаний. Также важно держать штангенциркуль перпендикулярно к измеряемой поверхности, так как наклон может привести к ошибкам в показаниях.

3. Внешние факторы: Температура и влажность могут существенно влиять на точность измерений. Металлы, из которых изготовлен штангенциркуль и измеряемый объект, могут расширяться или сжиматься в зависимости от температуры. Поэтому рекомендуется проводить измерения в стабильных климатических условиях. Также избегайте воздействия прямых солнечных лучей или источников тепла на инструмент и объект измерения.

Чтобы минимизировать ошибки, рекомендуется проводить несколько измерений одного и того же объекта и использовать среднее значение. Это поможет выявить возможные отклонения и повысить точность результата. Важно также вести записи всех измерений, чтобы в дальнейшем можно было проанализировать данные и выявить возможные систематические ошибки.

Следуя этим рекомендациям, вы сможете значительно повысить точность своих измерений с помощью штангенциркуля и избежать распространенных ошибок, которые могут привести к неверным результатам.

Уход за штангенциркулем – как продлить срок службы инструмента

Штангенциркуль – это прецизионный инструмент, который требует бережного обращения и регулярного ухода для обеспечения его долговечности и точности измерений. Правильный уход за штангенциркулем включает в себя несколько ключевых аспектов, которые помогут продлить срок службы этого важного инструмента.

1. Чистка инструмента

После каждого использования штангенциркуль необходимо очищать от загрязнений, пыли и остатков смазки. Для этого используйте мягкую ткань или ватный диск, смоченный в изопропиловом спирте или специальном очистителе для металлов. Избегайте использования абразивных материалов, которые могут повредить поверхность инструмента.

2. Хранение

Правильное хранение штангенциркуля также играет важную роль в его долговечности. Храните инструмент в специальном футляре или коробке, чтобы защитить его от механических повреждений и воздействия влаги. Избегайте хранения в местах с высокой температурой или влажностью, так как это может привести к коррозии и ухудшению точности измерений.

3. Проверка калибровки

Регулярная проверка калибровки штангенциркуля необходима для обеспечения точности измерений. Используйте калибровочные блоки или эталонные детали для проверки. Если вы заметили отклонения, необходимо откалибровать инструмент или обратиться к специалисту для его настройки.

4. Защита от механических повреждений

Штангенциркуль – это деликатный инструмент, который может быть поврежден при падении или сильном ударе. Будьте осторожны при работе с ним и избегайте резких движений. Если инструмент упал, обязательно проверьте его на наличие повреждений и точность измерений.

5. Смазка подвижных частей

Для обеспечения плавности работы штангенциркуля рекомендуется периодически смазывать подвижные части. Используйте специальную смазку для металлов, которая не оставляет следов и не притягивает пыль. Наносите смазку в небольшом количестве, чтобы избежать загрязнения измерительных поверхностей.

Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы вашего штангенциркуля и обеспечить его надежную работу на протяжении многих лет. Уход за инструментом – это залог точности и качества ваших измерений.
