Установка сэндвич-дымохода своими руками — это задача, с которой может справиться каждый, кто хочет обеспечить надежное и безопасное удаление дымовых газов из своего дома. В этой статье мы подробно рассмотрим процесс сборки и монтажа нержавеющих труб, предоставим пошаговую инструкцию и полезные советы, которые помогут избежать распространенных ошибок. Правильная установка сэндвич-дымохода не только повысит эффективность работы отопительного оборудования, но и обеспечит безопасность вашего жилища, поэтому важно знать все тонкости этого процесса.

Нержавеющие трубы – отличный материал для дымоходов

Установка котла, камина или другого отопительного оборудования требует создания эффективной системы для отвода продуктов сгорания. Ранее такие системы изготавливались из асбестоцементных труб или кирпича, но у этих материалов было много недостатков и лишь несколько преимуществ.

Ситуация изменилась с появлением на рынке специализированных труб и комплектующих для дымоходов из нержавеющей стали.

Эти изделия позволяют даже начинающим мастерам самостоятельно собирать высокоэффективные сэндвичные дымоходы, соответствующие современным стандартам безопасности.

Системы из сэндвич-труб обладают рядом преимуществ:

• Простота конструкции, что позволяет быстро монтировать дымоходы.
• Возможность установки труб как снаружи, так и внутри зданий.
• Отсутствие необходимости в создании отдельного фундамента для системы отвода продуктов сгорания, что снижает затраты и упрощает монтаж.
• Низкая предрасположенность к образованию конденсата и накоплению сажи благодаря гладкой поверхности и многослойной структуре труб.
• Высокая стойкость нержавеющей стали к высоким температурам и негативным воздействиям агрессивной среды. Трубы из нержавеющих сплавов имеют длительный срок службы.
• Компактность сэндвич-конструкций. Их установка внутри помещения требует минимального пространства по сравнению с традиционными кирпичными или асбестоцементными трубами.
• Отличная пожарная безопасность дымоходов.

Кроме того, стропила, балки, кровельные и другие элементы конструкции дома не препятствуют установке сэндвич-труб. Это важно для мастеров, не обладающих большим опытом в строительстве таких систем.

монтаж сэндвич-дымоходов

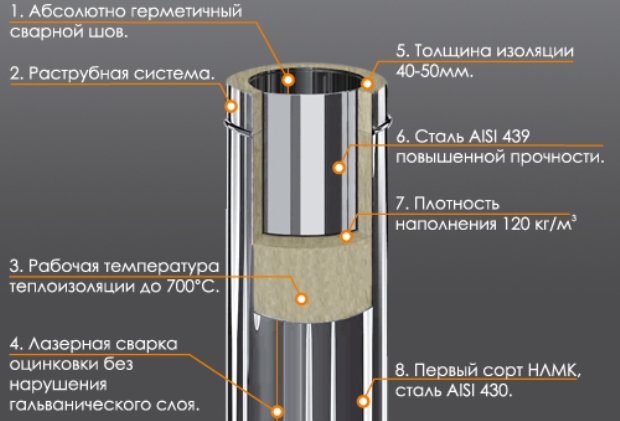

Сэндвич-труба – по-настоящему продуманная конструкция для дымохода

Сэндвич-трубные изделия состоят из двух труб разного диаметра, одна из которых помещена внутрь другой. Эти конструкции изготавливаются из цельных листов высоколегированной нержавеющей стали с использованием аргоновой плазменной сварки. Эта методика обеспечивает надежное соединение швов труб, которое по характеристикам и структуре близко к свойствам самой стали.

Между трубами для дымоходов устанавливается теплоизоляционный материал. Чаще всего используется негорючее базальтовое волокно с особыми связывающими компонентами. Толщина теплоизолирующего материала может варьироваться в зависимости от температурных условий эксплуатации труб и их диаметра.

Для производства сэндвич-труб применяются следующие марки стали:

• 321 – сплав, обеспечивающий высокую пластичность, устойчивость к кислотам и термостойкость дымовых труб, функционирующих при температурах до 800–850 °С.
• 430 – нержавеющая сталь, предназначенная для оболочек дымоходов и других компонентов, работающих в условиях низкой агрессивности.
• 310S – наиболее термостойкий сплав, изделия из которого выдерживают температуры до 1000 °С. Эти трубы считаются самыми долговечными и прочными, их рекомендуется использовать для наружных элементов дымоходов.
• 316 – сталь для труб, отводящих продукты сгорания от отопительных систем на жидком топливе. Более доступный аналог – сплав 304, не содержащий молибдена и никеля, что снижает стоимость труб.
• 409 – сплав, используемый для сэндвич-труб в дымоходах твердотопливных котлов, каминов и печей.

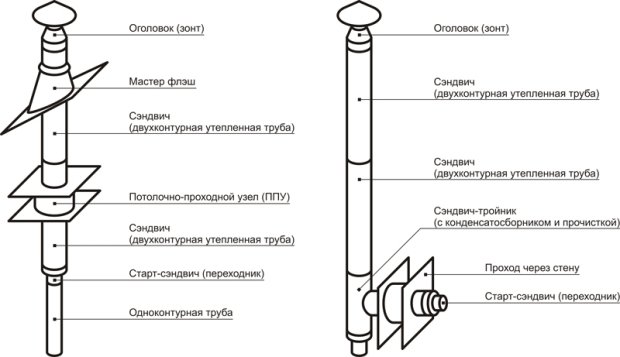

Конструкция сэндвич-изделий проста. Она включает кронштейн, стеновой и обжимной хомуты, колено, фартук, стакан, тройники и ревизии. Размеры и количество этих компонентов могут различаться в зависимости от высоты и мощности конструкции.

Интересные факты

Вот несколько интересных фактов о установке сэндвич-дымохода своими руками:

1. Эффективность теплоизоляции: Сэндвич-дымоход состоит из двух труб, между которыми находится теплоизоляционный слой. Это не только предотвращает перегрев внешней поверхности, но и минимизирует теплопотери, что делает его более эффективным по сравнению с обычными дымоходами. Установка такого дымохода своими руками позволяет значительно повысить эффективность отопительной системы.

2. Легкость монтажа: Сэндвич-дымоходы разработаны с учетом простоты установки. Они часто имеют систему «паз-гребень», что позволяет легко соединять элементы без необходимости использования специальных инструментов или навыков. Это делает установку доступной даже для новичков, что позволяет сэкономить на услугах профессионалов.

3. Устойчивость к коррозии: Большинство сэндвич-дымоходов изготавливаются из нержавеющей стали, что обеспечивает им высокую устойчивость к коррозии и воздействию высоких температур. Это означает, что правильно установленный дымоход может служить десятилетиями, что делает его выгодным вложением для владельцев домов.

Проектирование дымохода – советы профессионалов

Для правильной сборки сэндвич-дымохода необходимо учитывать несколько ключевых аспектов. Вот основные из них:

1. Горизонтальные участки конструкции не должны превышать 1 метра в длину.
2. Для обеспечения стабильной тяги высота дымохода должна составлять не менее 5 метров.
3. Если дымоход проходит над плоской крышей, высота среза трубы должна быть более 50 см.
4. Обязательно проводите термоизоляцию элементов дымохода, находящихся на улице или в неотапливаемых помещениях.
5. Запрещается соединение труб в перекрытиях и стенах здания.
6. При монтаже дымохода через кровлю из горючих материалов необходимо установить специальный искрогаситель.
7. Зазор между кровельным покрытием и нержавеющими трубами должен составлять не менее 13 см, даже если кровля выполнена из негорючих материалов.

При установке дымоходов из нержавеющей стали допускается выполнение трех поворотов на всей длине конструкции. Превышать это количество не рекомендуется.

Вертикальные участки дымоходных систем устанавливаются «по конденсату», то есть каждый следующий отрезок трубы монтируется ниже предыдущего. Это защищает утеплитель от влаги.

Наклонные и горизонтальные участки следует устанавливать «по дыму», то есть следующая труба должна соединяться с той, которая идет от отопительного устройства. Это позволяет продуктам сгорания беспрепятственно двигаться по дымоходу.

Дымоход из нержавеющей стали может быть размещен внутри здания, в этом случае он закрывается кирпичной кладкой. Для него используются только термоизолированные трубы. Более безопасным вариантом считается установка дымохода на наружной стене, где его фиксируют специальные кронштейны или металлический несущий профиль.

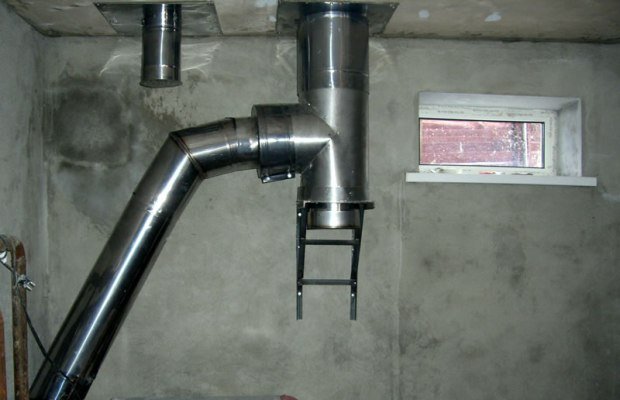

Дымоход из сендвич-труб

Устанавливаем сэндвич-дымоход – пошаговая инструкция

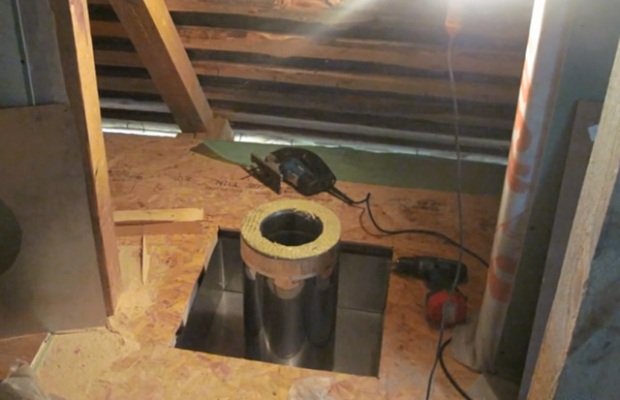

Сначала нужно обозначить место, где конструкция будет выходить из потолочного перекрытия, с помощью отвеса. В этой точке установим выходной патрубок. Проем под него следует утеплить материалом, устойчивым к высоким температурам. После этого можно приступать к монтажу элементов дымохода. Обратите внимание: труба не должна иметь соединений в области прохода через потолок.

Проверяем вертикальность дымохода и начинаем установку от отопительного устройства (печи, камина и т.д.) к установленной вверху трубе. Сборка системы осуществляется последовательно: вставляйте трубу в предыдущую. Важно правильно определить глубину насадки элементов — она должна составлять как минимум половину внешнего диаметра труб. При меньшей глубине стабильность работы дымохода может быть нарушена.

Все соединения отдельных частей конструкции фиксируются хомутами, которые обычно идут в комплекте с сэндвич-трубами. Затем, с помощью кронштейна (который часто нужно приобретать отдельно), трубное изделие крепится к несущей конструкции. Специалисты рекомендуют устанавливать кронштейн через каждые 2 метра длины трубы. Для фиксации отводов и тройников на дымоходе следует использовать отдельный кронштейн, который увеличивает прочность конструкции. Кронштейн для отводов можно устанавливать через каждые 4–5 метров.

Необходимо аккуратно собрать весь дымоход по описанной схеме, следуя плану установки его отдельных элементов. В нижней части системы всегда предусматривается съемный элемент (возможно, дымоход можно сделать цельным, но с установкой дверцы внизу). Это нужно для периодической очистки конструкции.

После этого тщательно герметизируйте соединения нержавеющих элементов термостойким герметиком. Ваш сэндвич-дымоход из нержавеющей стали готов! Не забудьте установить на трубу на крыше специальный «зонтик», который защитит систему от попадания воды.

Монтаж дымохода сэндвича СВОИМИ РУКАМИ! Это может сделать каждый, если знать важные моменты

Выбор места для установки дымохода

Выбор места для установки сэндвич-дымохода – это один из самых важных этапов, который требует внимательного подхода и учета множества факторов. Правильное расположение дымохода не только обеспечит его эффективную работу, но и повысит безопасность эксплуатации отопительного оборудования.

Прежде всего, необходимо учитывать расстояние до стен и других конструкций. Сэндвич-дымоход должен располагаться на определенном расстоянии от горючих материалов, чтобы избежать риска возгорания. Обычно это расстояние составляет не менее 25 см. Если дымоход проходит через чердачное или мансардное помещение, следует обеспечить дополнительную изоляцию в местах его контакта с конструкциями.

Также важно учитывать высоту дымохода. Согласно строительным нормам, верхняя часть дымохода должна находиться на уровне не ниже 0,5 м над крышей, если крыша имеет уклон менее 10 градусов. Если уклон крыши больше, то дымоход должен быть выше линии крыши на 1 метр. Это обеспечит правильную тягу и предотвратит попадание дыма обратно в помещение.

Не менее важным аспектом является выбор места, где дымоход будет выходить на улицу. Лучше всего, если это будет место, свободное от деревьев, зданий и других препятствий, которые могут затруднить движение воздуха и вызвать обратную тягу. Также стоит учитывать направление ветра, чтобы дым не попадал в окна соседей или в ваше собственное жилье.

При выборе места для установки дымохода необходимо также учитывать доступность для обслуживания. Убедитесь, что к дымоходу будет легкий доступ для регулярной чистки и проверки состояния. Это поможет избежать накопления сажи и других отложений, которые могут привести к снижению эффективности работы системы и даже к пожару.

Наконец, перед началом установки рекомендуется ознакомиться с местными строительными нормами и правилами. В некоторых регионах могут быть особые требования к установке дымоходов, которые необходимо учитывать, чтобы избежать проблем с инспекцией и обеспечить безопасность эксплуатации.

Таким образом, выбор места для установки сэндвич-дымохода – это комплексный процесс, который требует внимательности и учета множества факторов. Правильное расположение дымохода обеспечит его эффективную работу и безопасность вашего дома.

Инструменты и материалы для установки сэндвич-дымохода

Для успешной установки сэндвич-дымохода необходимо заранее подготовить все необходимые инструменты и материалы. Это позволит избежать задержек в процессе работы и обеспечит качественный результат.

Необходимые инструменты

• Перфоратор или дрель – для создания отверстий в стенах или крыше, если это необходимо для установки дымохода.
• Ножовка по металлу – для обрезки труб до нужной длины. Лучше всего использовать ножовку с мелкими зубьями для аккуратного реза.
• Уровень – для проверки вертикальности и горизонтальности установки дымохода. Это важно для правильной работы системы.
• Рулетка – для точных измерений, чтобы избежать ошибок при нарезке труб и установке элементов.
• Ключи и отвертки – для крепления соединительных элементов и фланцев. Лучше иметь набор различных размеров.
• Строительный нож – для работы с изоляционными материалами, если они используются.
• Защитные очки и перчатки – для обеспечения безопасности во время работы. Не забывайте о защите глаз и рук.

Необходимые материалы

• Сэндвич-трубы – основной элемент системы. Они состоят из двух труб, между которыми находится теплоизоляция. Выбирайте трубы, соответствующие диаметру вашего котла или печи.
• Фланцы и соединительные элементы – для соединения труб между собой. Убедитесь, что они подходят по размеру и типу.
• Уплотнительные материалы – для предотвращения утечек дыма. Это могут быть специальные герметики или уплотнительные ленты.
• Крепежные элементы – такие как анкеры, болты и саморезы, которые понадобятся для надежной фиксации дымохода.
• Изоляционные материалы – если вы устанавливаете дымоход в помещении, где температура может быть низкой, стоит использовать дополнительные изоляционные материалы для предотвращения конденсата.
• Заглушки и колена – для изменения направления дымохода и закрытия его концов, если это необходимо.

Подготовив все перечисленные инструменты и материалы, вы сможете приступить к установке сэндвич-дымохода, следуя инструкциям и рекомендациям. Это значительно упростит процесс и обеспечит надежную работу системы в будущем.

Проверка герметичности и безопасность эксплуатации

После завершения установки сэндвич-дымохода крайне важно провести проверку герметичности и обеспечить безопасность его эксплуатации. Это поможет избежать потенциальных проблем, связанных с утечками газов и повышением температуры, что может привести к пожару или отравлению угарным газом.

Первым шагом в проверке герметичности является визуальный осмотр всех соединений. Убедитесь, что все элементы дымохода плотно соединены друг с другом, и нет видимых зазоров. Если вы заметили щели, их необходимо заделать специальным герметиком, предназначенным для высоких температур. Это предотвратит утечку дымовых газов и обеспечит надежную работу системы.

Следующим этапом является проверка на наличие утечек с помощью дымового теста. Для этого можно использовать дымогенератор или зажжённую свечу. Если дым или пламя отклоняются в сторону, это свидетельствует о наличии утечек. В таком случае необходимо повторно проверить все соединения и устранить выявленные недостатки.

Также стоит обратить внимание на правильность установки сэндвич-дымохода. Он должен быть установлен под определённым углом, чтобы обеспечить естественную тягу. Неправильный угол может привести к образованию конденсата и, как следствие, к коррозии. Убедитесь, что дымоход установлен вертикально и не имеет резких изгибов, которые могут затруднить движение дымовых газов.

Не менее важным аспектом является проверка системы на наличие конденсата. Для этого необходимо установить конденсатоотводчик в нижней части дымохода. Он будет собирать конденсат, который образуется в процессе эксплуатации, и предотвращать его накопление, что может привести к повреждению дымохода.

После завершения всех проверок и устранения недостатков, рекомендуется провести тестовую эксплуатацию системы. Запустите отопительное оборудование и внимательно следите за работой дымохода в течение нескольких часов. Обратите внимание на наличие запаха дыма, изменение температуры на поверхности дымохода и работу вентиляции. Если всё работает исправно, можно считать установку завершенной.

Не забывайте, что регулярное обслуживание и проверка состояния сэндвич-дымохода являются залогом его долгосрочной и безопасной эксплуатации. Рекомендуется проводить такие проверки не реже одного раза в год, особенно перед началом отопительного сезона.
