Патрон перфоратора – это ключевой элемент, определяющий эффективность и удобство работы с инструментом. Несмотря на то что многие пользователи обращают внимание на мощность и функциональность перфоратора, устройство патрона зачастую остается в тени. В данной статье мы подробно рассмотрим, как устроен патрон перфоратора, какие типы существуют и на что стоит обратить внимание при выборе и замене. Это знание поможет вам не только лучше понять работу инструмента, но и избежать распространенных ошибок при его эксплуатации, что в конечном итоге сэкономит время и деньги на ремонте.

Устройство патрона перфоратора – что скрывается внутри?

Эволюция патрона для перфоратора началась в 30-х годах XX века, когда компания Bosch представила первый перфоратор. Сочетание вращательного движения и импульсного удара быстро завоевало популярность, и этот инструмент стал неотъемлемой частью рынка. Однако в начале своего пути потребители сталкивались с рядом проблем.

Одной из основных проблем был патрон, который не выдерживал нагрузки от ударного сверления. Производители решили упростить конструкцию: чем проще устройство патрона, тем оно надежнее. В настоящее время на перфораторах можно встретить три основных типа патронов, каждый из которых имеет свои подтипы.

Патрон для дрели

Steck, Dreh, Sitzt – вставь, поверни, закреплено!

В 80-х годах компания Bosch вновь подтвердила, что гениальные решения могут быть простыми. Инженеры представили инновационный механизм крепления, известный как SDS. Эта аббревиатура расшифровывается как «steck, dreh, sitzt», что в переводе с немецкого означает «вставь, поверни, зафиксировано». Неудивительно, что сегодня около 90 % перфораторов оснащены именно таким типом патрона. Его также называют быстрозажимным, и многие пользователи иногда путают его с устройствами, которые фиксируют насадки с помощью вращения муфт. В случае с SDS патроном достаточно просто удерживать инструмент!

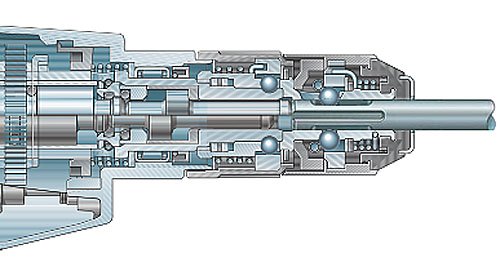

О конструкции и принципе работы SDS-системы можно узнать, внимательно рассмотрев буры, а точнее, их хвостовики. На них видны четыре паза: два открыты с торца, а два закрыты. Открытые пазы служат направляющими для вставки насадок, а закрытые фиксируют инструмент с помощью специальных шариков, предусмотренных в патроне. Вставив сверло в направляющие, нужно немного его повернуть, чтобы шарики попали в закрытые пазы, и на этом процесс фиксации насадки завершен.

Для облегчения процесса вставки сверла в крепеж рекомендуется немного смазать его. Важно отметить, что при таком способе крепления у насадки может возникать небольшое радиальное биение, которое проявляется на холостом ходу. Однако это не сказывается на точности высверливания отверстий. Кроме того, свободное движение насадки внутри крепежа защищает патрон от ударных нагрузок, которым подвергаются буры или сверла.

Интересные факты

Вот несколько интересных фактов о патронах перфораторов, которые могут быть не так широко известны:

1. Разнообразие типов патронов: Существует несколько типов патронов для перфораторов, включая SDS (Special Direct System), SDS Plus и SDS Max. Каждый из них предназначен для определенных задач и типов буров. Например, SDS Plus подходит для легких и средних работ, тогда как SDS Max используется для более тяжелых задач и больших буров.

2. Автоматическая блокировка: Многие современные патроны имеют систему автоматической блокировки, которая предотвращает случайное выскальзывание бура во время работы. Это обеспечивает не только безопасность, но и более эффективное использование инструмента, так как бур остается на месте даже при интенсивной работе.

3. Совместимость с различными инструментами: Некоторые производители предлагают адаптеры, которые позволяют использовать патроны разных типов с одним и тем же инструментом. Это дает возможность использовать широкий спектр буров и насадок, что делает перфоратор более универсальным инструментом для различных задач.

Эти факты подчеркивают, что патроны перфораторов – это не просто детали, а сложные механизмы, которые играют ключевую роль в эффективности и безопасности работы с инструментом.

SDS-патроны – типы и применение

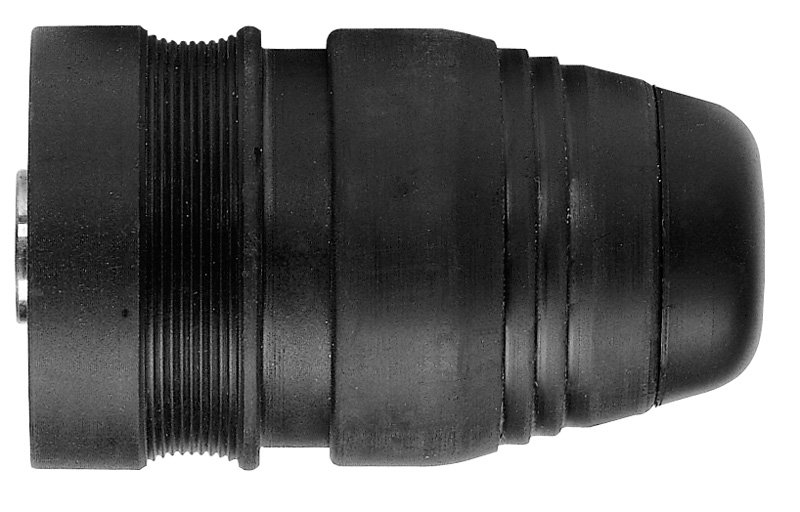

SDS-крепежи делятся на пять типов, отличающихся диаметрами посадочных стержней. Существуют стандартные насадки SDS, а также SDS-plus и SDS-max. Промежуточные варианты — SDS-top и SDS-quick. Наиболее популярный тип — SDS-plus, предназначенный для буровых насадок с диаметром хвостовика 10 мм. Хвостовик вставляется в крепеж на глубину 40 мм, после чего начинается рабочая зона, диаметр которой варьируется от 4 мм до 26 мм.

Максимальная длина зубила для перфоратора с хвостовиком типа SDS-plus составляет 1 м. Наиболее распространенные диаметры насадок — от 6 мм до 12 мм. Этот тип крепежа используется в легких и средних перфораторах, которые популярны в быту и продаются миллионами единиц ежегодно. Легкие инструменты весят до 3 кг, а средние — от 3 до 5 кг, не включая вес насадок. Они рассчитаны на ударную нагрузку до 5 Дж. Профессиональные тяжелые перфораторы, весом более 5 кг, могут развивать силу удара до 30 Дж, что значительно увеличивает их производительность.

Для удержания насадки в таких условиях требуется крепеж типа SDS-max. Он отличается большим диаметром хвостовика — 18 мм, а также наличием дополнительного направляющего паза. В результате диаметр рабочей части насадки увеличивается до 60 мм. Приобретать такую строительную технику стоит только при планах на постоянное использование. Будьте готовы, что цена агрегата может существенно ударить по вашему бюджету, но такие инвестиции оправдают себя — перфоратор прослужит долго и качественно. Рекомендуется выбирать проверенные бренды.

Разбираем и собираем патрон для перфоратора

Регулярная проверка и очистка деталей перфоратора помогают предотвратить серьезные неисправности и упрощают эксплуатацию устройства. Иногда может понадобиться небольшой ремонт, например, замена пружины. Эти действия доступны даже тем, кто не имеет глубоких технических знаний. В целом конструкции SDS-патронов схожи у разных производителей.

Рассмотрим процесс разборки патрона перфоратора Bosch, который первым внедрил этот способ крепления.

Сначала отодвиньте пластиковую часть и снимите резиновый уплотнитель. Затем аккуратно с помощью отвертки снимите фиксирующее кольцо, после чего удалите фиксирующую шайбу. Под ней находится второе кольцо, которое также можно извлечь с помощью отвертки. Далее переходим к механизму SDS, состоящему из шайбы, шарика и пружины. Сначала извлеките шарик, затем шайбу и пружину. Для сборки патрона выполните все действия в обратном порядке, предварительно очистив детали от пыли и смазав их маслом.

как разобрать перфоратор makita за 5 минут#makita

Выбор насадок – несколько советов!

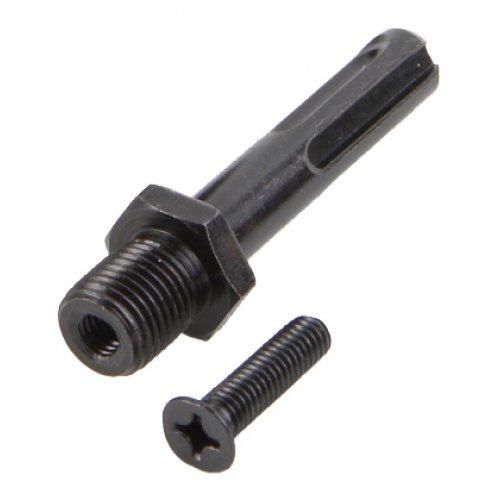

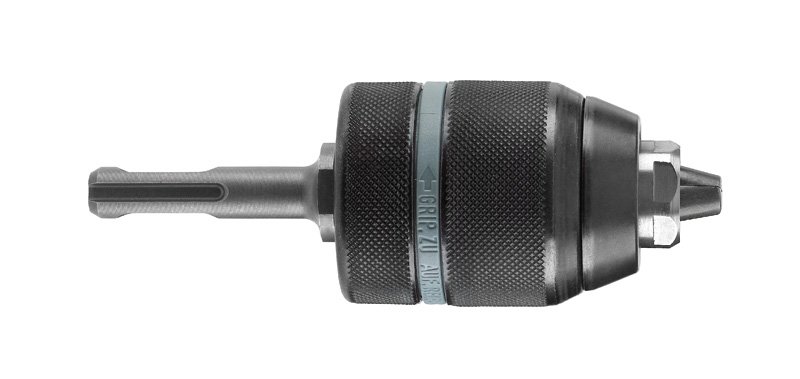

Производители, стремясь удовлетворить потребности пользователей, предлагают разнообразные переходники для установки буров с хвостовиком SDS-plus на инструменты с SDS-max. Однако это не единственный вариант: в магазинах также можно найти переходники, увеличивающие диаметр насадок. Использовать их крайне не рекомендуется. Инструменты легкого и среднего класса не предназначены для работы с насадками, предназначенными для тяжелых моделей. Это похоже на ситуацию, когда человека, не занимающегося спортом, заставляют пробежать марафон на 42 километра. Хотя он может добраться до финиша, это вряд ли принесет ему пользу.

Буры для перфораторов обычно продаются в упаковках, так как они практически не подлежат ремонту. Наибольшей популярностью пользуются насадки-буры, которые внешне напоминают сверла для дрелей. Однако при внимательном рассмотрении можно заметить значительные отличия в заточке режущей кромки и конструкции спирали. Чем более закручена спираль, тем эффективнее происходит отвод отходов, что позволяет быстрее пробурить отверстие. Однако такие буры не отличаются высокой прочностью. Чем меньше закручена спираль, тем выше прочность насадки!

Какими бывают патроны в дрелях

Материалы и технологии производства патронов

Патроны для перфораторов изготавливаются из различных материалов, что напрямую влияет на их прочность, долговечность и функциональные характеристики. Основными материалами, используемыми в производстве патронов, являются сталь, алюминий и пластик. Каждый из этих материалов имеет свои преимущества и недостатки, которые стоит рассмотреть подробнее.

Стальные патроны, как правило, обладают высокой прочностью и устойчивостью к механическим повреждениям. Они способны выдерживать большие нагрузки и обеспечивают надежную фиксацию сверла или буров. Однако сталь может подвержена коррозии, поэтому многие производители применяют специальные антикоррозийные покрытия, чтобы увеличить срок службы патронов.

Алюминиевые патроны легче стальных, что делает их более удобными в использовании, особенно при длительной работе. Они также обладают хорошей устойчивостью к коррозии, но могут быть менее прочными при высоких нагрузках. Алюминий часто используется в производстве патронов для легких перфораторов, где важна мобильность и маневренность инструмента.

Пластиковые патроны, как правило, используются в более бюджетных моделях перфораторов. Они легкие и не подвержены коррозии, но могут быть менее устойчивыми к механическим повреждениям и высоким температурам. Пластиковые патроны часто имеют металлические вставки для повышения прочности и надежности.

Технологии производства патронов также играют важную роль в их качестве. Современные производители используют методы литья, штамповки и механической обработки, чтобы добиться точности и надежности соединений. Например, патроны с системой быстрозажимного механизма требуют высокой точности в производстве, чтобы обеспечить легкость и скорость смены оснастки.

Кроме того, многие производители внедряют инновационные технологии, такие как использование композитных материалов, которые сочетают в себе преимущества различных веществ. Это позволяет создавать патроны, которые обладают высокой прочностью, легкостью и устойчивостью к коррозии.

Важно отметить, что качество материалов и технологий производства напрямую влияет на стоимость патронов. Более дорогие модели, как правило, изготавливаются из высококачественных материалов и проходят строгий контроль на всех этапах производства, что обеспечивает их долговечность и надежность в эксплуатации.

Проблемы и неисправности патронов перфораторов

Патроны перфораторов, как и любое другое оборудование, могут сталкиваться с различными проблемами и неисправностями, которые могут существенно повлиять на их функциональность и срок службы. Рассмотрим наиболее распространенные из них.

1. Застревание сверла

Одной из наиболее частых проблем является застревание сверла в патроне. Это может произойти из-за неправильной установки сверла или из-за его износа. Если сверло не зафиксировано должным образом, оно может начать проворачиваться, что приводит к его застреванию. В таких случаях рекомендуется использовать специальные ключи для патронов, чтобы обеспечить надежное крепление сверла.

2. Износ кулачков

Кулачки патрона отвечают за захват сверла и его удержание. Со временем, особенно при интенсивной эксплуатации, кулачки могут изнашиваться, что приводит к снижению их эффективности. Если вы заметили, что сверло начинает свободно вращаться в патроне, это может быть признаком износа кулачков. В таком случае стоит рассмотреть возможность замены патрона или его ремонта.

3. Поломка механизма фиксации

Механизм фиксации патрона может выйти из строя по нескольким причинам: механическое повреждение, попадание грязи или пыли, а также коррозия. Если механизм не фиксирует сверло должным образом, это может привести к его выпадению во время работы, что создает опасность для пользователя. Регулярная чистка и смазка механизма помогут предотвратить подобные проблемы.

4. Неправильный выбор патрона

Выбор неподходящего патрона для конкретного типа работы также может стать причиной неисправностей. Например, использование патрона, предназначенного для работы с древесиной, при сверлении бетона может привести к его быстрому износу и поломке. Поэтому важно подбирать патрон в соответствии с материалом, с которым вы собираетесь работать.

5. Неправильная эксплуатация

Неправильное использование перфоратора и его патрона также может привести к различным неисправностям. Например, слишком сильное давление на инструмент во время работы может привести к перегреву и повреждению патрона. Рекомендуется следовать инструкциям производителя и использовать инструмент в соответствии с его назначением.

В заключение, для предотвращения проблем с патронами перфораторов важно регулярно проводить их осмотр, чистку и смазку, а также использовать их в соответствии с рекомендациями производителя. Это поможет продлить срок службы инструмента и обеспечить его надежную работу.

Советы по уходу и обслуживанию патронов

Правильный уход и обслуживание патронов перфораторов являются ключевыми факторами, которые могут значительно продлить срок их службы и улучшить качество работы инструмента. Вот несколько советов, которые помогут вам поддерживать патрон в идеальном состоянии.

Регулярная чистка: Патрон перфоратора подвержен накоплению пыли и грязи, особенно при работе с бетоном и кирпичом. Рекомендуется регулярно очищать патрон от загрязнений. Для этого используйте мягкую щетку или сжатый воздух, чтобы удалить пыль из внутренних частей. Не забывайте также очищать зажимные элементы, чтобы избежать их заклинивания.

Смазка: Некоторые модели патронов требуют периодической смазки. Используйте специальную смазку, предназначенную для механических частей, и наносите её на резьбовые соединения и подвижные элементы. Это поможет избежать износа и заедания патрона. Однако будьте осторожны, чтобы не переборщить с количеством смазки, так как это может привести к загрязнению рабочей зоны.

Проверка на повреждения: Регулярно осматривайте патрон на предмет трещин, сколов или других повреждений. Если вы заметили какие-либо дефекты, лучше заменить патрон, чтобы избежать поломки инструмента во время работы. Также стоит проверить зажимные элементы на предмет износа, так как они могут потерять свою эффективность со временем.

Правильное использование: Соблюдайте рекомендации производителя по использованию патрона. Не перегружайте инструмент и не используйте его для работы с материалами, для которых он не предназначен. Это поможет избежать преждевременного износа и поломок.

Хранение: Храните патрон в сухом и чистом месте, защищенном от влаги и пыли. Если вы не планируете использовать перфоратор в течение длительного времени, снимите патрон и храните его отдельно. Это поможет избежать коррозии и других повреждений.

Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы патрона вашего перфоратора и обеспечить его надежную работу на протяжении многих лет.
