В этой статье мы рассмотрим, как создать барабанную лебёдку своими руками для автомобиля, что станет полезным решением для автолюбителей, желающих повысить функциональность своего транспортного средства. Лебёдка — это незаменимый помощник в сложных ситуациях, таких как буксировка застрявшего автомобиля или подъем тяжелых грузов. Мы подробно расскажем о различных типах автолебедок, их функциях и особенностях, а также предоставим пошаговую инструкцию по изготовлению конструкции, чтобы вы могли самостоятельно создать надежный и эффективный механизм для своих нужд.

Функции лебедки

Электролебедка, изготовленная своими руками, значительно улучшает проходимость внедорожника. Она предназначена для извлечения автомобиля из сложных ситуаций, таких как ямы, буксировки других машин и транспортировки различных грузов.

Чаще всего автолебедка монтируется на передний или задний бампер автомобиля. Однако существуют и переносные модели, которые можно закрепить на кузове различными способами. Например, на пикапах часто устанавливают манипуляторы для погрузки грузов или транспортировки других автомобилей.

Разновидности устанавливаемых конструкций

Самодельная лебедка для УАЗ может иметь различные конструкции. Классификация осуществляется по следующим критериям:

1. Тип привода.
2. Метод подключения.
3. Технические характеристики.

Выделяют съемные и несъемные модели: съемные отличаются высокой мобильностью, а несъемные чаще устанавливаются на передний бампер внедорожника.

Лебедки можно разделить на следующие категории:

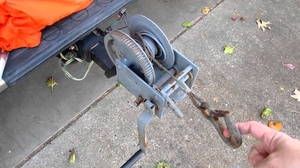

1. Ручные механизмы имеют компактные размеры и долгий срок службы. Наиболее распространенный чертеж предполагает создание барабанного механизма. Управление осуществляется с помощью рукоятки, через которую передается усилие. Недостатком таких устройств является ограничение по грузоподъемности — не более одной тонны. Часто усилие увеличивается за счет редуктора, что позволяет повысить его в несколько раз.
2. Электрические приводы работают от источника энергии, который активирует мотор, создающий усилие на барабане. Такие конструкции обычно имеют большие размеры и в последнее время устанавливаются реже. Более популярны самодельные лебедки на основе стартера, которые отличаются эффективностью и надежностью.
3. Гидравлические системы также могут использоваться в качестве привода. Хотя гидравлика сложна, она работает бесшумно и обеспечивает значительную мощность. Гидролебедки имеют относительно низкую надежность и чаще устанавливаются на тяжелые внедорожники.

Изготовить электрическую или ручную автомобильную лебедку своими руками вполне возможно, если следовать определенным рекомендациям.

Лебедка своими руками на ВАЗ

Лебедка своими руками ВАЗ 2121 НИВА. Гаражные будни.

Интересные факты

Вот несколько интересных фактов о создании барабанной лебёдки своими руками для автомобиля:

1. Принцип работы: Барабанная лебёдка работает на основе механизма, который наматывает трос на барабан, создавая тягу. При создании лебёдки своими руками важно правильно рассчитать передаточное отношение и мощность мотора, чтобы обеспечить достаточную силу для вытаскивания автомобиля из сложных ситуаций, таких как грязь или снег.

2. Материалы и компоненты: Для сборки лебёдки можно использовать различные материалы, включая сталь, алюминий и даже композитные материалы. Важно выбирать прочные и устойчивые к коррозии компоненты, чтобы лебёдка могла выдерживать нагрузки и неблагоприятные погодные условия.

3. Безопасность и надежность: При создании лебёдки своими руками необходимо учитывать аспекты безопасности. Например, важно установить надежные тормоза и защитные механизмы, чтобы предотвратить случайное разматывание троса или его обрыв. Также стоит предусмотреть защитные кожухи для предотвращения травм при работе с лебёдкой.

Применение автомобильного стартера

Часто задают вопрос, как самостоятельно изготовить лебедку из стартера. Это устройство оснащено мощным электрическим двигателем на 12 вольт. В отличие от двигателей на 220 В, потребление энергии в данном случае значительно ниже.

При создании лебедки стоит учитывать несколько важных моментов:

1. Стартер работает ограниченное время. Длительная эксплуатация может привести к перегреву и поломке. Если планируется подъем тяжелых грузов или частое использование, необходимо обеспечить эффективное охлаждение. Например, можно приварить металлические уголки для отвода тепла от движущихся частей.
2. Обратите внимание на реле с бендиксом, которые необходимы для подачи напряжения на стартер. В зависимости от типа редуктора, бендикс фиксируется с помощью сварочного аппарата.
3. Редуктор можно изготовить самостоятельно или взять от другого устройства, например, шуруповерта, дрели или бензопилы. Выбор тросоукладчика и редуктора должен основываться на предполагаемой нагрузке.

Провода для питания устройства должны иметь достаточное сечение, так как высокая нагрузка может привести к перегреву.

Лебёдка своими руками из камазовской трещотки

Лебедка своими руками. Лебедка на авто

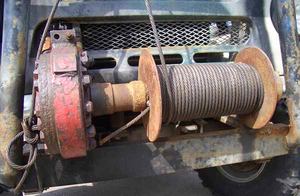

Инструкция по изготовлению

Изготовление данного устройства занимает сравнительно немного времени. Конструкция включает несколько блоков, и установка самовытаскивателя не всегда обязательна. Процесс создания лебедки можно описать следующим образом:

1. В качестве основного механизма используется стартер от автомобиля «Жигули». Он отлично подходит для генерации необходимого усилия и стоит недорого.
2. В верхней части устройства устанавливается втягивающее реле с силовыми контактами, необходимыми для работы под высокой нагрузкой.
3. Для компактности выбирается редуктор от небольшой дрели. Этот механизм легко найти, так как на рынке много сверл с неработающими двигателями. Главное, чтобы редуктор был надежным и мощным.
4. Необходимо соединить вал редуктора с соответствующей частью стартера. Для этого используется электросварка, что обеспечивает прочное соединение.
5. Установка демпферов не рекомендуется, так как на ось во время работы всегда действует значительная нагрузка. Демпфирующее устройство может выйти из строя в замкнутом состоянии.
6. Для увеличения передаточного отношения можно использовать стартер с планетарным редуктором. Однако такая конструкция сложнее в адаптации, чем стандартный вариант.
7. Корпус редуктора должен быть надежно соединен с корпусом электрического двигателя. Для защиты лебедки от внешних факторов создается специальный корпус, предпочтительно разъемного типа. Разъемная конструкция удобна для периодического обслуживания подшипников мотора и редуктора.
8. Следующий этап — создание барабана, на который будет наматываться трос. Его можно изготовить из трубы диаметром около 180 мм и толщиной стенок 2−3 мм. При меньшей толщине труба может деформироваться.
9. Для надежной фиксации троса на барабане необходимы щеки. Их изготавливают из стальной пластины, вырезая отверстия для вала. Щеки привариваются к барабану с обеих сторон.
10. В качестве силового вала используется элемент конструкции списанной электрифицированной задвижки, часто применяемой в нефтепроводах. Для передачи вращения устанавливается пара шестерен.
11. Все элементы конструкции должны быть надежно сварены между собой, так как даже небольшой дефект может привести к трещинам. Слишком высокая нагрузка может вызвать поломку механизма в критический момент.
12. Для крепления лебедки изготавливается станина из швеллера и стальной пластины толщиной не менее 5 мм. Уголок крепится снизу для повышения жесткости конструкции.
13. Боковые стенки создаются из листового металла толщиной 3−5 мм. Тонкие листы могут деформироваться при сильном натяжении троса.
14. Наиболее важной частью конструкции является крепление оси барабана, на которую будет передаваться высокая нагрузка. Для фиксации оси рекомендуется использовать подшипники с подиумами, которые обладают высокой устойчивостью к механическим воздействиям. Такие подшипники можно найти на заброшенных заводах или в пунктах приема металлолома. Если найдены обычные подшипники, то к бортикам приваривается обойма.

После завершения всех вышеописанных работ необходимо привести конструкцию в надлежащий вид. Для этого проверяются и зачищаются все швы, удаляется ржавчина, а металл покрывается защитной краской.

тест ручная лебедка матрикс 4т

Простая самодельная лебедка.

Цена вопроса

Многие люди задаются вопросом: стоит ли покупать готовую лебедку или лучше сделать её самостоятельно. Если у вас есть гараж и навыки работы с инструментами, создание самодельной лебедки не вызовет затруднений. Самодельная лебедка состоит из нескольких ключевых компонентов:

1. Стартер, например, от автомобиля ВАЗ 2101. Этот элемент распространен и доступен по низкой цене. При выборе стартера важно обратить внимание на его состояние. Если он перегревался в процессе эксплуатации, его срок службы может быть коротким.
2. Редуктор, который можно взять из корпуса электрической дрели. Дрели отечественного производства стоят недорого, особенно если у них сгорел двигатель. Рекомендуется выбирать модели с высокой мощностью, так как они обычно имеют более надежный редуктор.
3. Станина может быть изготовлена из металлических пластин и швеллера. В гараже часто можно найти достаточно металла для создания станины. Конструкция должна иметь отверстия для крепления к бамперу или другим элементам автомобиля.
4. Ось для барабана придется приобрести отдельно в пункте приема металлолома. Не забывайте, что вал должен быть оснащен шестерней. Также важно следить за прямолинейностью центральной оси, так как изгиб вала может привести к биению и другим проблемам.

В магазине вам останется только купить трос с крюком. Таким образом, самодельная лебедка обойдется практически бесплатно, в то время как стоимость готового варианта может достигать десятков тысяч рублей.

Преимущества самодельной лебедки

С каждым годом все больше людей предпочитают устанавливать лебедки, изготовленные своими руками. Это связано с рядом преимуществ самодельных моделей:

1. Возможность ремонта в любых условиях. Если потребуется починить лебедку, это можно сделать самостоятельно, что минимизирует затраты на ремонт.
2. Повышенная надежность механизма, который хорошо подходит для эксплуатации в сложных условиях. Самодельные лебедки, как правило, служат значительно дольше, чем заводские аналоги.
3. Устройство разрабатывается с учетом специфики автомобиля, что упрощает установку.

Часто можно столкнуться с ситуацией, когда заявленные характеристики покупных лебедок не соответствуют действительности. В результате перегрузки такие устройства быстро выходят из строя. Однако заводские лебедки зачастую имеют более привлекательный внешний вид, компактные размеры и лучшую защиту от внешних факторов.

Чудо- лебёдка ,электрическая своими руками не за дорого.

Отвал на НИВУ

Необходимые инструменты и материалы

Для создания барабанной лебёдки своими руками вам понадобятся определённые инструменты и материалы. Подготовка к работе — это важный этап, который поможет избежать лишних затрат времени и усилий в процессе сборки.

Инструменты

• Дрель с набором сверл: Необходима для создания отверстий в различных деталях. Лучше всего использовать сверла по металлу.
• Угловая шлифмашина (болгарка): Используется для резки металлических деталей и обработки краёв. Обязательно используйте защитные очки и перчатки.
• Ключи и отвертки: Набор гаечных ключей и отверток различных размеров поможет вам в сборке и креплении элементов лебёдки.
• Паяльник: Если вы планируете использовать электрические компоненты, паяльник поможет соединить провода.
• Измерительные инструменты: Линейка, рулетка и угольник помогут вам точно измерить и разметить детали.
• Сварочный аппарат: Если вы собираетесь сваривать металлические части, вам понадобится сварочный аппарат и навыки работы с ним.

Материалы

• Металлический профиль: Для создания каркаса лебёдки подойдут стальные или алюминиевые профили. Выбор материала зависит от желаемого веса и прочности конструкции.
• Барабан: Можно использовать готовый барабан от старой лебёдки или изготовить его самостоятельно из трубы нужного диаметра.
• Мотор: Для привода лебёдки потребуется электрический или бензиновый мотор. Выбор зависит от ваших предпочтений и доступности.
• Трос: Выберите трос, который соответствует нагрузке, которую вы планируете поднимать. Обычно используются стальные или синтетические тросы.
• Крепежные элементы: Болты, гайки и шайбы, которые будут использоваться для соединения всех частей конструкции.
• Электрические компоненты: Если ваша лебёдка будет электрической, вам понадобятся провода, реле и другие элементы для подключения.

Подготовив все необходимые инструменты и материалы, вы сможете перейти к следующему этапу — проектированию и сборке барабанной лебёдки. Важно помнить о безопасности и следовать инструкциям, чтобы избежать травм и повреждений.

Безопасность при использовании лебедки

При использовании барабанной лебедки для автомобиля безопасность должна быть на первом месте. Неправильное обращение с лебедкой может привести к серьезным травмам или повреждениям автомобиля. Вот несколько ключевых аспектов, которые необходимо учитывать для обеспечения безопасной эксплуатации лебедки.

1. Правильная установка лебедки

Перед установкой лебедки убедитесь, что она надежно закреплена на автомобиле. Используйте крепежные элементы, которые соответствуют весу и размеру лебедки. Проверьте, чтобы лебедка была установлена на ровной поверхности и не имела возможности смещения во время работы.

2. Использование защитного оборудования

При работе с лебедкой рекомендуется использовать защитные очки и перчатки. Это поможет защитить глаза от возможных осколков и руки от порезов. Также стоит подумать о наличии защитного щита, который может предотвратить травмы в случае обрыва троса.

3. Проверка оборудования перед использованием

Перед каждым использованием лебедки необходимо провести ее визуальный осмотр. Убедитесь, что трос не имеет повреждений, а механизм работает исправно. Проверьте крепления и убедитесь, что все элементы находятся в хорошем состоянии. Если вы заметили какие-либо дефекты, не используйте лебедку до их устранения.

4. Правильная техника работы

При работе с лебедкой важно соблюдать правильную технику. Не перегружайте лебедку, следите за максимальным рабочим весом, указанным в инструкции. Используйте трос в соответствии с его назначением и не допускайте его перекручивания или запутывания.

5. Дистанция и безопасность окружающих

Во время работы с лебедкой держите безопасное расстояние от нее. Убедитесь, что все находящиеся рядом люди находятся на безопасном расстоянии, так как в случае обрыва троса он может нанести серьезные травмы. Рекомендуется обозначить зону работы, чтобы избежать случайных травм.

6. Обучение и практика

Если вы новичок в использовании лебедок, рекомендуется пройти обучение или хотя бы ознакомиться с инструкцией по эксплуатации. Практика поможет вам лучше понять, как правильно использовать лебедку и избежать ошибок, которые могут привести к несчастным случаям.

Соблюдение этих простых правил поможет вам безопасно использовать барабанную лебедку и избежать неприятных ситуаций. Помните, что безопасность — это не только ваша ответственность, но и забота о тех, кто находится рядом с вами.

Тестирование и настройка лебедки

После завершения сборки барабанной лебедки для автомобиля крайне важно провести её тестирование и настройку. Это позволит убедиться в правильности работы устройства и его безопасности при эксплуатации. В данном разделе мы рассмотрим основные этапы тестирования и настройки лебедки.

1. Визуальная проверка

Перед тем как приступить к тестированию, необходимо провести визуальный осмотр всех компонентов лебедки. Убедитесь, что:

• Все крепления надежно зафиксированы и не имеют видимых повреждений.
• Электрические соединения изолированы и защищены от влаги.
• Барабан свободно вращается и не заедает.
• Трос намотан равномерно и не перекручен.

2. Проверка электрической системы

Следующий шаг — это проверка электрической системы лебедки. Подключите лебедку к источнику питания и выполните следующие действия:

• Проверьте, работает ли пульт управления. Убедитесь, что кнопки отвечают на нажатия.
• Запустите лебедку в режиме подъема и опускания троса. Обратите внимание на плавность работы и отсутствие посторонних звуков.
• Проверьте, не перегревается ли двигатель лебедки при длительной работе.

3. Тестирование на нагрузку

После проверки электрической системы необходимо протестировать лебедку на нагрузку. Для этого:

• Закрепите один конец троса на неподвижном объекте, а на другой конец прикрепите груз, вес которого соответствует максимальной нагрузке лебедки.
• Запустите лебедку и поднимите груз. Обратите внимание на работу механизма: он должен поднимать груз без рывков и заеданий.
• После достижения максимальной высоты, аккуратно опустите груз обратно. Убедитесь, что лебедка плавно управляет опусканием.

4. Настройка тормозной системы

Тормозная система лебедки играет ключевую роль в её безопасности. Для настройки тормозов выполните следующие шаги:

• Проверьте, как лебедка удерживает груз при остановке. Груз не должен соскальзывать или опускаться.
• Если тормоза слишком жесткие, отрегулируйте их с помощью соответствующих винтов или механизмов, предусмотренных конструкцией.
• Убедитесь, что тормоза срабатывают мгновенно при отпускании кнопки управления.

5. Финальная проверка

После всех тестов и настроек проведите финальную проверку лебедки. Убедитесь, что:

• Все компоненты работают в соответствии с ожиданиями.
• Лебедка не имеет посторонних шумов и вибраций.
• Вы ознакомились с инструкцией по эксплуатации и соблюдаете все рекомендации по безопасному использованию.

Тестирование и настройка барабанной лебедки — это важные этапы, которые помогут избежать неприятностей в будущем и обеспечат надежную работу устройства. Не пренебрегайте этими шагами, чтобы ваша лебедка служила долго и эффективно.
