Инверторная электросварка становится всё более популярной среди начинающих сварщиков благодаря своей простоте и универсальности. В этой статье мы рассмотрим основные принципы работы инверторного сварочного аппарата, его разновидности и ключевые правила, которые помогут вам избежать распространённых ошибок. Полученные знания и рекомендации будут полезны не только для освоения базовых навыков сварки, но и для повышения качества выполняемых работ, что особенно важно для тех, кто только начинает свой путь в этой сфере.
Руководство для чайников
Сварочный инвертор — это устройство, которое преобразует переменный ток из электросети с напряжением 220 вольт (существуют модели и на 380 вольт) в высокочастотные колебания, а затем в постоянный ток. У этого устройства есть явные преимущества по сравнению с традиционными сварочными аппаратами:
- высокий коэффициент полезного действия — 0,85—0,9;
- экономия электроэнергии;
- возможность работы при пониженном напряжении (до 180—190 вольт), что особенно актуально для загородных районов и дач, где падение напряжения часто встречается;
- по мнению специалистов, поддерживать дугу с помощью инвертора проще, чем с использованием мощного сварочного аппарата;
- в отличие от громоздких сварочных устройств, инвертор компактный и может легко переноситься одним человеком.

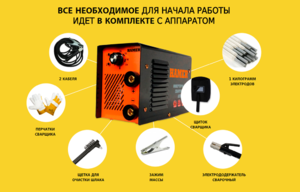

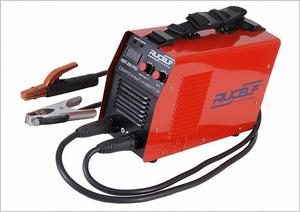

Как выглядит инвертор
Инверторы имеют схожий внешний вид: это компактные металлические устройства с передней и задней панелями. На передней панели расположены контакты с обозначениями «плюс» и «минус» для подключения рабочих проводов, а также элементы управления напряжением и током, кнопка или переключатель питания. Задняя панель обычно содержит только разъем для подключения кабеля питания. Один из рабочих проводов заканчивается держателем электрода, а другой — специальным зажимом, который фиксируется на свариваемых деталях.
При выборе аппарата важно обратить внимание на провода, так как их длина и гибкость влияют на удобство работы. Жесткие и короткие провода могут затруднить создание аккуратного и ровного шва.
Многие инверторные устройства комплектуются ремнем для переноски, что делает их удобными в использовании, особенно при работе в подвешенном состоянии.
| Советы для начинающих | Описание | Рекомендации по оборудованию |
|---|---|---|
| Выбор инвертора | Обратите внимание на мощность и диапазон сварочных токов. | Выбирайте инверторы от известных брендов. |
| Настройка параметров | Установите правильные параметры сварки в зависимости от материала. | Начинайте с низких значений тока. |
| Защита глаз и кожи | Используйте защитные очки и специальную одежду для сварки. | Инвестируйте в качественную защиту. |
| Практика на отходах | Тренируйтесь на ненужных металлах перед работой над проектом. | Используйте старые трубы или листы. |
| Контроль температуры | Следите за температурой сварки, чтобы избежать перегрева. | Используйте термометр для контроля. |
| Правильная техника сварки | Освойте основные техники: точечная, круговая, непрерывная сварка. | Смотрите обучающие видео и курсы. |
| Уход за оборудованием | Регулярно проверяйте и чистите инвертор и сварочные электроды. | Храните оборудование в сухом месте. |
| Безопасность на рабочем месте | Убедитесь, что рабочая зона чистая и свободна от лишних предметов. | Используйте огнетушитель вблизи. |
Интересные факты
Вот несколько интересных фактов о инверторной электросварке, которые могут быть полезны начинающим сварщикам:
-
Компактность и портативность: Инверторные сварочные аппараты значительно меньше и легче традиционных трансформаторных моделей. Это делает их идеальными для работы в ограниченных пространствах и для мобильных сварочных работ, так как их легко транспортировать.
-
Энергоэффективность: Инверторные сварочные аппараты используют современные технологии, которые позволяют им работать более эффективно. Они потребляют меньше электроэнергии по сравнению с традиционными сварочными аппаратами, что может существенно снизить затраты на электроэнергию при длительной эксплуатации.
-
Автоматическая настройка параметров: Многие инверторные сварочные аппараты оснащены функцией автоматической настройки параметров сварки в зависимости от толщины и типа материала. Это особенно полезно для начинающих сварщиков, так как позволяет избежать ошибок при настройке и улучшает качество сварного шва.
Эти факты подчеркивают преимущества инверторной электросварки и могут помочь начинающим сварщикам лучше понять, как эффективно использовать оборудование.
Уроки сварки для начинающих
Можно ознакомиться с самоучителем по сварке, посмотреть видеоуроки и участвовать в мастер-классах, чтобы овладеть искусством сварки. Однако для того чтобы стать сварщиком, достаточно понимать основы физики дуговой электросварки. Высокая температура, создаваемая электрической дугой между электродом и металлом, плавит материал, который при охлаждении прочно соединяется, формируя шов.
Электрическая дуга образуется между двумя полюсами: электродом и металлом. Электроны движутся от отрицательного полюса к положительному, передавая свою энергию. В результате металл, к которому подается «плюс», нагревается значительно сильнее. Если металл тонкий, он может полностью расплавиться от плюса, поэтому провод с держателем электрода подключается к положительному контакту. Если металл толстый, провод с зажимом необходимо подключить к «плюсу» для его прогрева.
Читайте также:
Это правило особенно важно для начинающих, так как его соблюдение позволяет спокойно практиковаться и допускать небольшие ошибки в удержании электрической дуги, которые не окажут критического влияния. Опытные сварщики могут не придерживаться этой техники, так как их навыки позволяют интуитивно определять, сколько времени держать дугу и с какой скоростью укладывать шов для достижения желаемого результата, что невозможно узнать из видеоурока.
Как класть шов
Одной из самых сложных задач в сварочном процессе является правильное удержание и движение электрода, особенно при наличии промежутка между соединяемыми элементами. Для начинающих также может быть трудно поддерживать постоянную длину дуги. Это важно не только для качественного соединения металлов, но и для эстетичного вида сварного шва.
Разжигание электрода
Разжигание электрода — важный этап перед началом сварочных работ и после коротких пауз. Эта процедура необходима для нагрева электрода до оптимальной рабочей температуры. Существует два метода разжигания:
- постукивание электрода о металлическую поверхность;
- чиркание о свариваемые детали.
Оба метода эффективны, но рекомендуется проводить разжигание в зоне сварки, чтобы избежать следов на поверхности.
Длина дуги
Оптимальная длина дуги составляет 2—3 миллиметра. Это обеспечивает ровный и эстетически привлекательный невыпуклый шов, который гарантирует максимальное сцепление металлических элементов. Если длина дуги меньше, металл не прогреется должным образом, и шов станет выпуклым и ненадежным. Дуга длиной более 3 миллиметров труднее контролировать, что приводит к недостаточной защите сварочного места от кислорода (в этом помогает смазка электрода). Кроме того, такая дуга может «скакать», что делает шов неровным.
Удержание электрода
Электрод можно держать под прямым углом или под углом вперед и назад, в зависимости от удобства, расположения свариваемых элементов и доступа к труднодоступным местам. Угол наклона электрода должен быть не менее 30 градусов относительно свариваемой поверхности, иначе шов может «подниматься». При сварке с наклоном «вперед» шов будет широким, но неглубоким. В то время как угол «назад» приводит к более глубокому, но узкому шву, так как металл прогревается сильнее.
Ведение электрода
Если детали плотно соприкасаются, шов можно наносить вдоль стыка. Если между свариваемыми элементами есть небольшой зазор, потребуется создавать узор электродом, напоминающий шов при сшивании тканей. Важно прогревать детали поочередно, следя за тем, чтобы они не остывали. Движения могут быть зигзагообразными, круговыми или дугообразными, но главное — сохранять их равномерность и плавность. Начинающим сварщикам может быть сложно выполнять сложные швы, поэтому рекомендуется сначала потренироваться на ненужных кусках металла, прежде чем переходить к окончательной сварке.
Общие рекомендации
При выполнении сварочных работ крайне важно использовать защитную маску. Игнорирование этого правила может привести к серьезным последствиям, таким как ожоги сетчатки и потеря зрения. Также следует надевать защитную одежду из плотной и прочной ткани, чтобы избежать повреждений от окалины.
Перед сваркой детали, которые будут соединяться, необходимо тщательно очистить от краски и ржавчины в местах контакта с зажимом. Это обеспечит свободное прохождение электрического тока.
Рабочая зона, где осуществляется сварка, должна быть освобождена от легковоспламеняющихся материалов. Если сварка проводится в помещении, где невозможно убрать все предметы, их следует защитить от повреждений окалиной.
Для тонких электродов рекомендуется использовать меньший ток, тогда как для более крупных электродов ток следует увеличить.
При сварке тонкого металла необходимо применять электроды меньшего диаметра, а для более толстых материалов подойдут электроды большего размера.
Выбор защитного оборудования
При выполнении инверторной электросварки безопасность должна быть на первом месте. Правильный выбор защитного оборудования поможет избежать травм и негативного воздействия на здоровье. Рассмотрим основные элементы защитного снаряжения, которые необходимы каждому сварщику.
1. Защитная маска
Защитная маска — это один из самых важных элементов оборудования для сварщика. Она защищает глаза и лицо от яркого света, искр и ультрафиолетового излучения, которые возникают во время сварки. Существует несколько типов масок:
- Пассивные маски: имеют фиксированный фильтр, который защищает от света, но не позволяет регулировать уровень затемнения.
- Автоматические маски: оснащены сенсорами, которые автоматически затемняют стекло при начале сварки. Это позволяет сварщику не отвлекаться на регулировку маски.
При выборе маски обратите внимание на уровень защиты (обычно обозначается как DIN). Для инверторной сварки рекомендуется использовать маски с уровнем затемнения от DIN 9 до DIN 13.
2. Защитная одежда
Одежда сварщика должна быть выполнена из огнеупорных материалов, чтобы защитить кожу от высоких температур и искр. Рекомендуется использовать:
- Специальные сварочные комбинезоны: они обеспечивают полную защиту тела и имеют дополнительные элементы, такие как карманы для инструментов.
- Куртки и брюки: из огнеупорной кожи или специальной ткани, которые также защищают от искр и высоких температур.
Не забывайте о том, что одежда должна быть свободной, чтобы не ограничивать движения, но в то же время не слишком широкой, чтобы избежать зацепления за оборудование.
3. Перчатки
Перчатки защищают руки от ожогов и механических повреждений. Для сварки лучше всего подходят:
- Кожаные перчатки: они обеспечивают хорошую защиту и сохраняют гибкость, что позволяет удобно работать с инструментами.
- Специальные сварочные перчатки: имеют дополнительную защиту на запястье и пальцах, что особенно важно при работе с горячими материалами.
4. Обувь
Обувь сварщика должна быть прочной и защищать ноги от падения тяжелых предметов и высоких температур. Рекомендуется использовать:
- Сапоги с металлическим носком: они защищают от ударов и механических повреждений.
- Огнеупорные ботинки: которые предотвращают ожоги от горячих материалов.
5. Защитные очки и щитки
Дополнительной защитой для глаз могут служить защитные очки или щитки. Они защищают от мелких частиц и искр, которые могут попасть в глаза во время сварки. Очки должны быть устойчивыми к ударам и иметь защиту от ультрафиолетового излучения.
В заключение, правильный выбор защитного оборудования — это залог безопасности и успешной работы сварщика. Не пренебрегайте средствами защиты, так как они помогут избежать серьезных травм и сохранить здоровье на долгие годы.
Настройка сварочного аппарата
Настройка инверторного сварочного аппарата является ключевым этапом, который определяет качество сварного шва и эффективность работы. Правильная настройка позволяет избежать дефектов, таких как поры, трещины и недостаточная прочность соединения. Рассмотрим основные параметры, которые необходимо учитывать при настройке аппарата.
1. Ток сварки
Первым шагом в настройке является выбор правильного сварочного тока. Он зависит от толщины свариваемого материала и типа электрода. Обычно для тонких металлов (до 3 мм) рекомендуется использовать ток в диапазоне 30-80 А, для средних (3-6 мм) – 80-150 А, а для толстых (более 6 мм) – 150-250 А. Важно помнить, что слишком высокий ток может привести к перегреву и прожогу материала, а слишком низкий – к плохому соединению.
2. Напряжение холостого хода
Напряжение холостого хода также играет важную роль. Оно должно быть достаточно высоким, чтобы обеспечить стабильную дугу, но не слишком высоким, чтобы избежать искрения и перегрева электрода. Обычно для инверторных аппаратов это значение составляет 50-80 В. Некоторые модели позволяют регулировать это значение, что может быть полезно в зависимости от условий работы.
3. Выбор электрода
Выбор электрода также влияет на настройку аппарата. Разные электроды требуют различных режимов работы. Например, для углеродной стали обычно используют электроды с покрытием из рутилового или основного материала. Важно учитывать диаметр электрода: чем он больше, тем выше должен быть ток. Для начала работы рекомендуется использовать электроды диаметром 2.5-3.2 мм, так как они обеспечивают хорошую управляемость и стабильность дуги.
4. Регулировка скорости сварки
Скорость сварки также должна быть оптимально настроена. Слишком быстрая сварка может привести к недостаточному прогреву и плохому соединению, в то время как слишком медленная может вызвать перегрев и деформацию металла. Оптимальная скорость зависит от толщины материала и типа шва. Рекомендуется проводить пробные сварки, чтобы найти баланс между скоростью и качеством шва.
5. Условия окружающей среды
Не стоит забывать и о внешних условиях, таких как температура, влажность и наличие сквозняков. В холодную погоду может потребоваться увеличение тока, чтобы обеспечить достаточный прогрев металла. В условиях высокой влажности стоит обратить внимание на защиту электрода от влаги, так как это может повлиять на качество сварки.
Настройка инверторного сварочного аппарата требует внимательности и практики. Рекомендуется проводить тестовые сварки на обрезках материала, чтобы отработать навыки и убедиться в правильности выбранных параметров. Помните, что каждая сварка уникальна, и иногда может потребоваться корректировка настроек в зависимости от конкретных условий работы.
Устранение распространенных ошибок
Инверторная электросварка, несмотря на свою популярность и простоту в использовании, может быть сопряжена с рядом распространенных ошибок, особенно для начинающих сварщиков. Устранение этих ошибок поможет вам добиться качественных сварных швов и избежать неприятных ситуаций. Рассмотрим наиболее частые проблемы и способы их решения.
1. Неправильный выбор электрода
Одной из самых распространенных ошибок является выбор неподходящего электрода для конкретного материала. Каждый электрод имеет свои характеристики, которые определяют его применение. Например, для сварки углеродной стали лучше использовать электроды с покрытием из рутилового или основного материала. Важно также учитывать диаметр электрода: для тонких металлов подойдут электроды меньшего диаметра, а для толстых – более крупные.
2. Неправильные параметры сварки
Настройки инвертора, такие как ток и напряжение, должны соответствовать типу и толщине свариваемого материала. Слишком низкий ток может привести к недостаточному прогреву и плохому сцеплению, а слишком высокий – к перегреву и образованию пор. Рекомендуется начинать с рекомендованных параметров для выбранного электрода и затем корректировать их в зависимости от результата.
3. Неправильный угол и скорость ведения электрода
Угол наклона электрода и скорость его ведения также играют важную роль в качестве сварного шва. Угол наклона должен составлять примерно 15-20 градусов относительно вертикали, а скорость ведения должна быть равномерной. Слишком быстрая или медленная скорость может привести к образованию дефектов, таких как поры или неравномерный шов.
4. Плохая подготовка поверхности
Перед началом сварки необходимо тщательно подготовить свариваемые поверхности. Наличие ржавчины, грязи или масла может значительно ухудшить качество сварного соединения. Рекомендуется очистить металл механическим способом или с помощью специальных химических средств. Также стоит обратить внимание на зазоры между деталями: они не должны быть слишком большими, чтобы избежать проблем с проплавлением.
5. Неправильная техника сварки
Техника сварки включает в себя не только правильное ведение электрода, но и соблюдение последовательности сварки. Для предотвращения деформации металла рекомендуется начинать сварку с центра и двигаться к краям, а также использовать переменный ток для уменьшения теплового воздействия на материал. Также важно контролировать длину дуги: она должна быть постоянной и не превышать 2-3 мм.
6. Игнорирование средств защиты
Безопасность при сварке – это неотъемлемая часть процесса. Начинающие сварщики иногда пренебрегают средствами индивидуальной защиты, что может привести к серьезным травмам. Обязательно используйте защитные очки, перчатки и специальную одежду, чтобы избежать ожогов и повреждений глаз.
Устранение этих распространенных ошибок поможет вам стать более уверенным и квалифицированным сварщиком. Практика и внимание к деталям – ключевые факторы, которые позволят вам достичь высоких результатов в инверторной электросварке.
