В этой статье мы расскажем, как легко и быстро создать лобзиковый станок своими руками, используя обычный электролобзик. Такой станок значительно расширяет возможности работы с деревом и другими материалами, позволяя выполнять более точные и сложные резы. Мы представим различные конструкции и переделки, которые помогут вам оптимизировать процесс и улучшить качество работы. С помощью нашего видео вы сможете наглядно увидеть все этапы сборки и оценить преимущества самодельного лобзикового станка.

Устройство лобзикового станка – что кроется внутри?

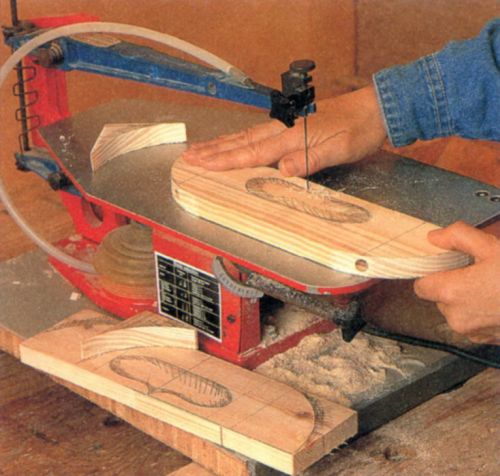

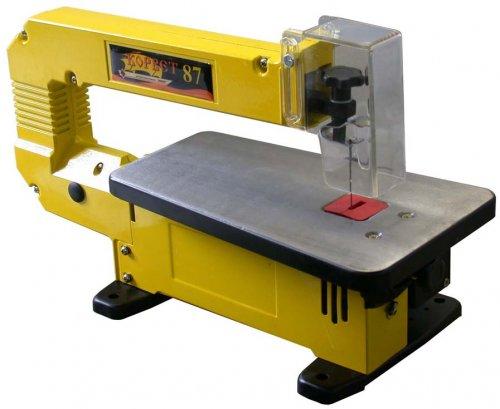

Лобзиковые станки — это специализированные инструменты, необходимые как опытным мастерам, так и любителям, работающим в гараже. Их основная функция — выпиливание сложных криволинейных форм из листовых материалов. Уникальная особенность таких станков — возможность распила без повреждения внешнего контура. Чаще всего выпиливание происходит на древесине и её производных (фанера, ДСП, ДВП), хотя современные модели с соответствующими пилками могут работать и с другими материалами, такими как пластик или гипсокартон.

Это оборудование активно используется в музыкальной сфере для создания инструментов и в мебельном производстве. Также такие агрегаты приобретают любители, занимающиеся творчеством в своих мастерских. Конструкция традиционного лобзикового станка включает рабочую поверхность с пилой, скрывающей под собой привод (электродвигатель) и кривошипно-шатунный механизм. Механизм натяжения может располагаться как сверху, так и снизу станка.

Для обработки детали её необходимо разместить на рабочем столе. У многих моделей есть возможность наклона стола под различными углами для выполнения косого реза. Упоры и направляющие на поверхности, а также поворотный механизм могут быть размечены, что значительно упрощает и ускоряет процесс работы. Длина рабочего стола определяет максимальную длину реза — большинство моделей имеют ограничение в 30-40 см. Мощность электродвигателя — важный, но не единственный определяющий фактор, так как у станка есть значительный запас по невостребованной мощности. Например, для домашней мастерской или небольшого производства достаточно мотора мощностью всего 150 Вт.

Кривошатунный механизм — более критичная деталь, так как именно от него зависит качество преобразования вращательного момента привода в поступательно-возвратное движение, направленное в вертикальной плоскости через пилку.

Стандартные лобзиковые станки характеризуются амплитудой движения в пределах 3-5 см и частотой колебаний до 1000 в минуту. Во многих моделях предусмотрена возможность изменения скорости для работы с различными материалами. Лобзиковая пилка обычно имеет длину до 35 см и может распиливать материал толщиной до 10 см. Ширина пилок варьируется от тонких двухмиллиметровых до более широких десятимиллиметровых, с толщиной от 0,6 мм до 1,25 мм.

Даже самая широкая и толстая пилка может легко сломаться, если не обеспечить достаточное натяжение по всей длине. Для этого применяются рессорные и винтовые пружины. Часто такие станки оснащены воздушным насосом, который очищает рабочую поверхность от опилок, а также сверлильным блоком. Это устройство удобно, так как мастеру не нужно отвлекаться на подключение электрической дрели для высверливания отверстий — все операции выполняются на рабочей плоскости станка. Конечно, за такое удобство придется заплатить!

Как сделать лобзиковый станок своими руками из ручного электролобзика?

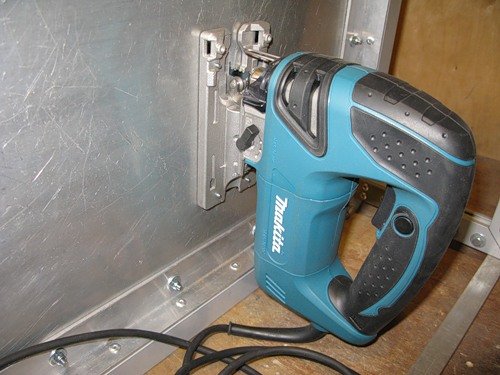

В интернете можно найти множество схем самодельных станков, но большинство из них сводится к преобразованию ручного электролобзика. Используя изобретательность и обучающие видео, вы сможете легко создать лобзиковый станок из этого инструмента. Модификация электролобзика требует лишь небольших усилий. Он будет выполнять функцию привода станка и кривошипно-шатунного механизма, а остальные детали нужно продумать и реализовать.

Производители стараются удовлетворить потребности пользователей, предлагая различные платформы для быстрой переделки. Однако только вы сможете создать устройство, соответствующее вашим требованиям. Первым шагом станет изготовление опорного столика, для чего чаще всего используют листовой металл. В нем нужно сделать продолговатое отверстие для пилки и отверстия для крепежных элементов (рекомендуется использовать винты с потайной головкой). После этого лобзик крепится снизу к опорному столу.

Эту конструкцию нужно надежно установить на деревянном столе. Вы можете добавить направляющие рейки. Преимущество такого устройства в том, что, помимо выполнения функций, не совсем характерных для него, вы всегда можете легко отсоединить привод и вернуть его в состояние ручного электролобзика. Если же этот инструмент нужен для постоянной работы, имеет смысл рассмотреть покупку электролобзика, специально предназначенного для станка — это будет более экономичным решением, чем приобретение полноценного станка.

Лобзиковый станок, самодельный. Часть 1

Интересные факты

Вот несколько интересных фактов о лобзиковых станках и их переделках:

1. Универсальность лобзикового станка: Лобзиковые станки могут использоваться не только для резки дерева, но и для работы с различными материалами, такими как акрил, металл и даже керамика. Простые переделки, такие как замена пильного полотна или установка дополнительных направляющих, могут значительно расширить возможности станка.

2. Экономия и индивидуальность: Создание лобзикового станка своими руками позволяет не только сэкономить деньги, но и адаптировать его под свои нужды. Например, можно добавить собственные элементы управления или улучшить систему пылеудаления, что сделает работу более комфортной и эффективной.

3. История и развитие: Лобзиковые станки появились в 19 веке и с тех пор претерпели множество изменений. Современные самодельные версии могут включать в себя элементы 3D-печати и электронные компоненты, что делает их не только функциональными, но и высокотехнологичными. Это позволяет мастерам экспериментировать с новыми технологиями и создавать уникальные решения.

Достоинства и недостатки – продолжаем модифицировать!

Такой агрегат унаследует как положительные, так и отрицательные стороны инструмента. Одним из недостатков является слишком широкая пилочка, что ограничивает возможность создания изогнутых линий. Если требуется более тонкая работа, существуют решения этой проблемы. В настоящее время наш станок отличается от традиционного лобзикового устройства отсутствием пружин, которые обеспечивают натяжение пилочки. Однако создать простое коромысло, где одна сторона будет под натяжением пружин, а другая — закреплена на пилочке, достаточно просто.

Существует и другой подход: можно зажать пилочку между двумя направляющими валиками, хотя первый вариант более надежен. Не забудьте отключить маятниковый ход на электролобзике перед началом работы с самодельным станком. Также есть еще одна конструкция: если ваш инструмент обладает достаточной мощностью, он может использоваться как привод в системе из двух коромысел, между которыми натянута пилочка. Движение передается через пилочку, закрепленную на нижнем коромысле.

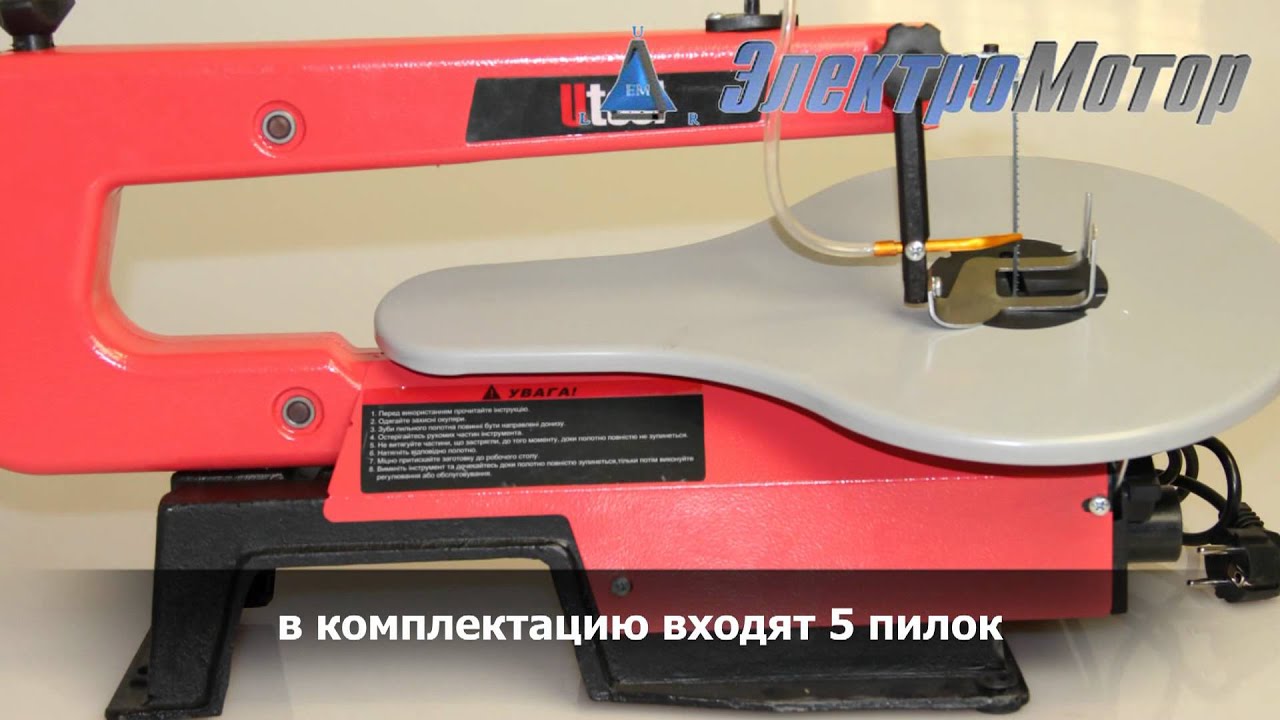

Лобзиковый станок Utool uss-16

Станок из швейной машины – дарим вторую жизнь старым инструментам!

Если вам по наследству досталась швейная машинка от бабушки или мамы, считайте, что у вас есть отличный лобзиковый станок! Чтобы превратить её в такой инструмент, потребуется немного работы. В первую очередь, снимите устройство для ниткоплетения, которое обычно находится в нижней части машины. Это просто: достаточно открутить два болта. Затем выбейте шплинт и снимите вал, соединяющий механизм с ниткоплетением.

После этого открутите верхнюю панель, защищающую внутренние механизмы, и расширьте прорезь, где двигалась иголка. Учитывайте ширину пилочки, которую планируете использовать. Пилки для лобзикового станка также нужно немного доработать: подрежьте их до максимальной длины иголки, подходящей для вашей машинки. Сточите верхние зубцы и заточите нижнюю часть на острие. После этого просто вставьте пилочку в иглодержатель и протестируйте свой новый станок в действии!

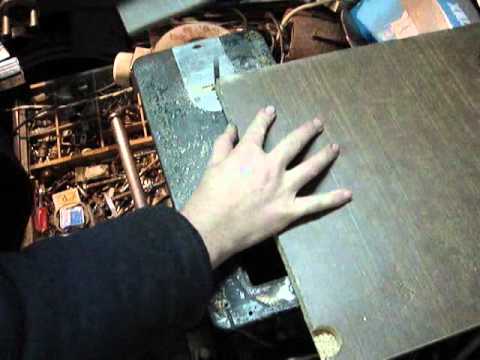

Лобзик из швейной машины.

Выбор материалов для самодельного лобзикового станка

При создании лобзикового станка своими руками важным этапом является правильный выбор материалов. От них зависит не только долговечность конструкции, но и качество работы инструмента. Рассмотрим основные материалы, которые могут понадобиться для сборки лобзикового станка.

1. Основание станка

Для основания лучше всего использовать массивное дерево или фанеру толщиной не менее 18 мм. Дерево обеспечивает хорошую устойчивость и минимизирует вибрации во время работы. Если вы хотите сделать станок более легким, можно использовать алюминиевые профили, однако они требуют более тщательной сборки и крепления.

2. Рама и каркас

Рама лобзикового станка должна быть прочной и жесткой. Для этого подойдут стальные или алюминиевые уголки. Сталь обеспечит максимальную прочность, но алюминий легче в обработке и не подвержен коррозии. Если вы используете дерево, выбирайте твердые породы, такие как бук или дуб, которые способны выдерживать нагрузки.

3. Двигатель

Выбор двигателя зависит от предполагаемой мощности и типа работ. Для домашнего использования подойдет электродвигатель мощностью от 100 до 300 Вт. Обратите внимание на его обороты: оптимальный диапазон составляет 1000-3000 об/мин. Также важно, чтобы двигатель имел возможность регулировки скорости, что позволит адаптировать его под разные материалы.

4. Пильный механизм

Для лобзикового станка можно использовать как готовые пилки, так и изготовленные самостоятельно. Важно, чтобы пилка была подходящей длины и ширины для вашего станка. Для работы с различными материалами (дерево, металл, пластик) выбирайте пилки с разным шагом зубьев. Это позволит добиться более качественного реза.

5. Крепежные элементы

Не забудьте о крепежных элементах, таких как болты, гайки, шайбы и саморезы. Они должны быть выполнены из качественных материалов, чтобы обеспечить надежное соединение всех частей конструкции. Рекомендуется использовать нержавеющую сталь, так как она устойчива к коррозии и долговечна.

6. Дополнительные элементы

Для улучшения функциональности станка можно добавить различные аксессуары, такие как направляющие, упоры и системы пылеудаления. Направляющие помогут обеспечить точность реза, а пылеудаление сделает работу более комфортной и безопасной.

В заключение, выбор материалов для самодельного лобзикового станка – это ключевой момент, который определяет не только качество работы, но и долговечность конструкции. Подходите к этому этапу с вниманием и тщательно подбирайте каждый элемент, чтобы ваш станок служил вам долго и эффективно.

Оптимизация рабочего процесса – советы по настройке станка

Для достижения максимальной эффективности работы с лобзиковым станком, важно правильно его настроить и оптимизировать рабочий процесс. Ниже приведены несколько советов, которые помогут вам улучшить производительность и качество реза.

1. Регулировка скорости резания

Одним из ключевых факторов, влияющих на качество реза, является скорость работы лобзика. Большинство современных лобзиковых станков имеют возможность регулировки скорости. Для различных материалов требуется разная скорость реза. Например, для работы с деревом оптимальная скорость составляет 500-800 ходов в минуту, тогда как для металла может потребоваться 300-600 ходов. Изучите характеристики вашего материала и подберите соответствующую скорость.

2. Правильный выбор пилки

Выбор пилки также играет важную роль в качестве реза. Разные пилки предназначены для работы с различными материалами и имеют разные зубья. Для тонких и деликатных работ лучше использовать пилки с мелкими зубьями, тогда как для грубых резов подойдут пилки с крупными зубьями. Убедитесь, что пилка правильно установлена и натянута, чтобы избежать вибраций и неточностей в резе.

3. Устойчивое крепление заготовки

Для достижения точного реза необходимо надежно закрепить заготовку. Используйте струбцины или специальные зажимы, чтобы предотвратить движение материала во время работы. Это особенно важно при резке тонких или хрупких материалов, которые могут легко сломаться или деформироваться.

4. Поддержка заготовки

При работе с длинными или крупными заготовками важно обеспечить их поддержку. Используйте дополнительные столы или подставки, чтобы избежать провисания и обеспечить стабильность. Это поможет избежать перекосов и улучшит качество реза.

5. Использование направляющих

Для достижения ровного и аккуратного реза рекомендуется использовать направляющие. Они помогут вам следовать заданной линии реза и предотвратят отклонения. Направляющие можно изготовить самостоятельно из дерева или металла, или приобрести готовые в магазине.

6. Регулярное обслуживание станка

Не забывайте о регулярном обслуживании вашего лобзикового станка. Чистите его от пыли и опилок, проверяйте состояние пилок и заменяйте их при необходимости. Также следите за состоянием механических частей и смазывайте их, чтобы избежать износа и продлить срок службы инструмента.

7. Безопасность на первом месте

Наконец, не забывайте о безопасности. Используйте защитные очки и перчатки, чтобы защитить себя от возможных травм. Убедитесь, что рабочая зона хорошо освещена, а сам станок находится в стабильном положении. Соблюдение правил безопасности поможет избежать несчастных случаев и сделает вашу работу более комфортной.

Следуя этим советам, вы сможете оптимизировать рабочий процесс на лобзиковом станке, улучшить качество реза и сделать свою работу более эффективной и безопасной.

Безопасность при работе с лобзиковым станком – важные рекомендации

Работа с лобзиковым станком может быть как увлекательной, так и опасной, если не соблюдать основные правила безопасности. Прежде чем приступить к работе, важно подготовить рабочее место и убедиться, что все необходимые меры предосторожности приняты.

1. Используйте средства индивидуальной защиты (СИЗ)

Перед началом работы обязательно наденьте защитные очки, чтобы защитить глаза от возможных осколков и пыли. Рекомендуется также использовать защитные наушники, так как работа с лобзиковым станком может быть шумной. Если вы работаете с материалами, которые могут выделять вредные вещества, не забудьте про респиратор.

2. Подготовьте рабочее место

Рабочая зона должна быть хорошо освещена и свободна от лишних предметов. Убедитесь, что на столе нет посторонних инструментов и материалов, которые могут отвлекать вас во время работы. Также проверьте, чтобы пол был сухим и чистым, чтобы избежать скольжения.

3. Проверьте оборудование

Перед началом работы внимательно осмотрите лобзиковый станок. Убедитесь, что все детали находятся в исправном состоянии, а лезвие правильно установлено и заточено. Если вы заметили какие-либо повреждения или износ, не используйте станок до их устранения.

4. Правильная техника работы

При работе с лобзиковым станком всегда держите руки на безопасном расстоянии от лезвия. Используйте специальные упоры или зажимы для фиксации материала, чтобы избежать его движения во время резки. Никогда не пытайтесь убрать застрявший материал, пока станок работает.

5. Обратите внимание на электрическую безопасность

Перед подключением станка к сети проверьте, чтобы шнур питания не имел повреждений. Используйте удлинители и розетки, которые соответствуют мощности вашего оборудования. Если вы работаете в условиях повышенной влажности, используйте защитные устройства, такие как УЗО (устройство защитного отключения).

6. Убедитесь в наличии первой помощи

На рабочем месте должна быть аптечка первой помощи, в которой есть все необходимые средства для оказания первой помощи при травмах. Знайте, как правильно использовать эти средства, и имейте под рукой контактные данные медицинских учреждений на случай экстренной ситуации.

Соблюдение этих рекомендаций поможет вам избежать несчастных случаев и сделать процесс работы с лобзиковым станком более безопасным и комфортным. Помните, что безопасность всегда должна быть на первом месте!
